कम लागत अनुकूलन योग्य एकीकृत समाधान हाइब्रिड ऊर्जा दूरसंचार बिजली प्रणाली सौर ऊर्जा ग्रिड के साथ डीजल जनरेटर बैटरी आउटडोर दूरसंचार साइट बिजली की आपूर्ति के लिए

कम लागत अनुकूलन योग्य एकीकृत समाधान हाइब्रिड ऊर्जा दूरसंचार बिजली प्रणाली सौर ऊर्जा ग्रिड के साथ डीजल जनरेटर बैटरी आउटडोर दूरसंचार साइट बिजली की आपूर्ति के लिए
कम लागत अनुकूलन योग्य एकीकृत समाधान हाइब्रिड ऊर्जा दूरसंचार बिजली प्रणाली सौर ऊर्जा ग्रिड के साथ डीजल जनरेटर बैटरी आउटडोर दूरसंचार साइट बिजली की आपूर्ति के लिए

बड़ी छवि :  कम लागत अनुकूलन योग्य एकीकृत समाधान हाइब्रिड ऊर्जा दूरसंचार बिजली प्रणाली सौर ऊर्जा ग्रिड के साथ डीजल जनरेटर बैटरी आउटडोर दूरसंचार साइट बिजली की आपूर्ति के लिए

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: ESTEL
प्रमाणन: CE UL FCC
मॉडल संख्या: Et7575200-38U
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: 715-4286 usd
पैकेजिंग विवरण: लकड़ी का मामला
प्रसव के समय: 20-30 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, टी/टी, वेस्टर्न यूनियन, पेपैल, आदि।
आपूर्ति की क्षमता: 300 + सेट + प्रति माह
संपर्क करें
विस्तृत उत्पाद विवरण
आयाम: H2200 मिमी × W750 मिमी × D750 मिमी बिजली इनपुट: ग्रिड पावर, सौर ऊर्जा, डीजल जनरेटर, बैटरी बैकअप के साथ
बिजली अधीनस्थ: 9u, नियंत्रक के साथ एसी इनपुट: तीन चरण: 200 ~ 240 VAC/346 ~ 415 VAC; एकल-चरण: 200 ~ 240 VAC
महानिदेशक इनपुट: समर्थन पीवी सिस्टम: 9KW (अनुकूलित किया जा सकता है, अधिकतम 12kW)
रेक्टिफायर प्रणाली: 24KW डीसी आउटपुट: -48 वीडीसी
पीडीयू: अनुकूलित आउटपुट पावर वितरण पैनल के साथ ठंडा: 3000W
आईपी ग्रेड: आईपी55 पैकेजिंग: लकड़ी का मामला
प्रमुखता देना:

दूरसंचार बिजली आपूर्ति प्रणाली

,

हाइब्रिड ऊर्जा दूरसंचार विद्युत प्रणाली

,

दूरसंचार विद्युत प्रणाली



कम लागत वाला अनुकूलन योग्य एकीकृत समाधान सौर ऊर्जा ग्रिड डीजल जनरेटर बैटरी हाइब्रिड दूरसंचारआउटडोर दूरसंचार साइट बिजली आपूर्ति के लिए बिजली प्रणाली



1।लाभ



1) अनुकूलन योग्य डिज़ाइन

    क्लाइंट की परियोजना आवश्यकताओं के आधार पर अनुकूलित डिज़ाइन सेवा प्रदान करें;
    क्लाइंट को बोली लगाने वाली परियोजनाओं को जीतने में सहायता करने के लिए परियोजना समाधान आउटपुट करें;



2) सिद्ध-उच्च गुणवत्ता वाली बिजली प्रणाली

    दुनिया भर में स्थिर संचालन में हजारों सेट ESTEL बिजली प्रणालियाँ;
    फ़ैक्टरी स्थायित्व परीक्षण ने प्रसिद्ध ब्रांड उपकरणों की तुलना में उच्च-स्थायित्व साबित किया;



3) कम लागत, सस्ती कीमत

    मुफ्त डिज़ाइन, क्लाइंट को त्वरित प्रतिक्रिया;
    फ़ैक्टरी से सीधे आपूर्ति किए गए उपकरण और घटक, सस्ती कीमत;



4) न्यूनतम मात्रा आवश्यकताएँ नहीं

    न्यूनतम ऑर्डर मात्रा 1 सेट है।



क्लाइंट इनपुट ESTEL आउटपुट
  • इनपुट पावर प्रकार और विनिर्देश (मेन, सौर ऊर्जा, डीजी, आदि)
  • बिजली प्रणाली क्षमता आवश्यकताएँ;
  • बिजली आउटपुट प्रकार और बिजली;
  • बिजली वितरण आवश्यकताएँ;
  • बिजली बैकअप समय;
  • खरीद मात्रा।
  • बिजली प्रणाली क्षमता गणना;
  • बिजली वितरण डिज़ाइन;
  • विद्युत कनेक्शन आरेख, सब्रैक लेआउट आरेख, कैबिनेट लेआउट आरेख;
  • तकनीकी स्पष्टीकरण के लिए ऑनलाइन बैठक, बिक्री-पूर्व और बिक्री के बाद की सेवाएं;
  • कॉन्फ़िगरेशन सूची और मूल्य सूची;



2. परिचय

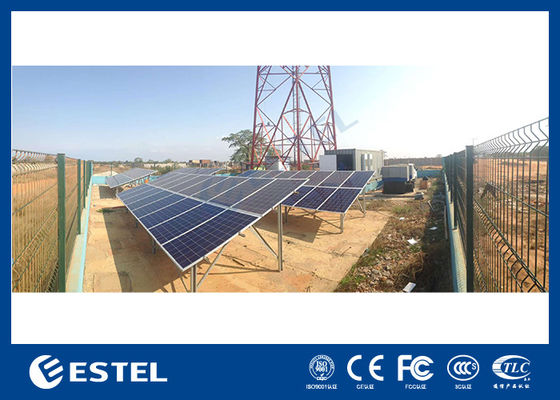

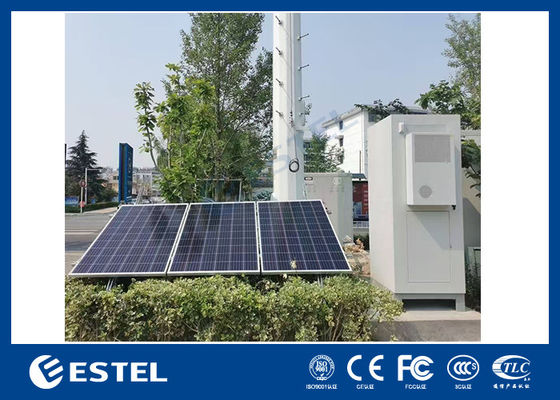

ESTEL हाइब्रिड एनर्जी टेलीकॉम पावर सिस्टम एक हाइब्रिड बिजली आपूर्ति समाधान है जो दूरसंचार उपकरणों के लिए मुख्य बिजली स्रोतों के रूप में सौर ऊर्जा, डीजल जनरेटर (डीजी) और ग्रिड बिजली का उपयोग करता है।



यह एक विश्वसनीय बिजली प्रणाली बनाने के लिए स्वच्छ और कम लागत वाली स्वच्छ ऊर्जा बिजली का उपयोग करता है, यह आधुनिक दूरसंचार सेवाओं के लिए उच्च गुणवत्ता वाली बिजली प्रदान करता है, और दूरसंचार सेवा प्रदाताओं को उन क्षेत्रों में अपने व्यवसाय का विस्तार करने में मदद करता है जहां ग्रिड बिजली नहीं है, या अस्थिर ग्रिड बिजली आपूर्ति है।



3. अनुप्रयोग



  • 4G और वायरलेस दूरसंचार बेस स्टेशन
  • आउटडोर नेटवर्क एप्लिकेशन
  • ट्रांसमिशन स्विचिंग स्टेशन
  • आपातकालीन संचार

मैं

4. दूरसंचार बिजली प्रणाली संरचना

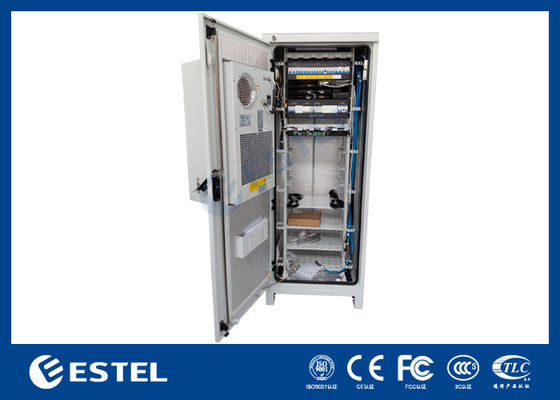

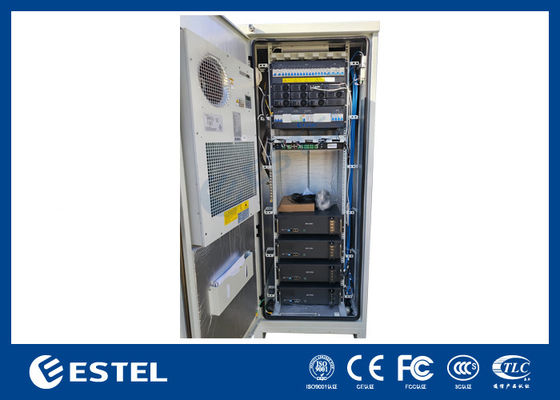

यह एक आउटडोर टेलीकॉम कैबिनेट, टेलीकॉम पावर सिस्टम, एक कूलिंग सिस्टम, बैटरी और एक पर्यावरण निगरानी इकाई और सेंसर से बना है।

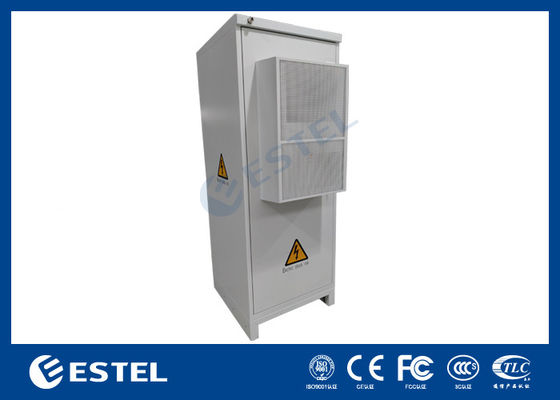

1) कैबिनेट एन्क्लोजर - विशेषताएं



  • ESTEL कैबिनेट को लचीले कॉन्फ़िगरेशन, आसान स्थापना और आसान भविष्य के विस्तार का समर्थन करने के लिए डिज़ाइन किया गया है। कैबिनेट आयाम और संरचना को क्लाइंट की आवश्यकताओं के आधार पर अनुकूलित किया जा सकता है।
  • कैबिनेट को मजबूत धूल-प्रूफ और वाटर-प्रूफ प्रदर्शन के साथ डिज़ाइन किया गया है, और यह बाहरी वातावरण के लिए उपयुक्त और विश्वसनीय है। कैबिनेट बेस को क्लाइंट के ऑन-साइट वातावरण के अनुरूप अनुकूलित किया जा सकता है।
  • कैबिनेट को उचित केबल रूटिंग के साथ डिज़ाइन किया गया है, और यह केबल ट्रे, ग्राउंडिंग सिस्टम, एंटी-थेफ्ट थ्री-पॉइंट डोर, हिडन डोर हिंज से लैस है, जो उपयोग पहुंच और रखरखाव और सुरक्षित सुरक्षा के लिए सुविधा प्रदान करता है।
  • उपयोगकर्ता द्वारा लचीले कूलिंग समाधान चुने जा सकते हैं, क्लाइंट की आवश्यकताओं के आधार पर मजबूर पंखे की कूलिंग, हीट एक्सचेंजर और अच्छी गुणवत्ता वाले एयर कंडीशनर को कैबिनेट में स्थापित किया जा सकता है।

मैं

आइटम विवरण
बाहरी आयाम H2200mm×W750mm×D750mm
आंतरिक स्थान 19-इंच मानक रैक, 38U स्थान
सामग्री जस्ती इस्पात
इन्सुलेशन गर्मी इन्सुलेशन के लिए PEF के साथ
दरवाजा एक फ्रंट डोर, धँसा बिल्ट-इन हिंज के साथ
लॉक थ्री-पॉइंट लॉक
केबल रूटिंग कैबिनेट के नीचे से केबल
कोटिंग पॉलिएस्टर पाउडर कोटिंग
रंग RAL7035
IP ग्रेड IP55



कम लागत अनुकूलन योग्य एकीकृत समाधान हाइब्रिड ऊर्जा दूरसंचार बिजली प्रणाली सौर ऊर्जा ग्रिड के साथ डीजल जनरेटर बैटरी आउटडोर दूरसंचार साइट बिजली की आपूर्ति के लिए 0

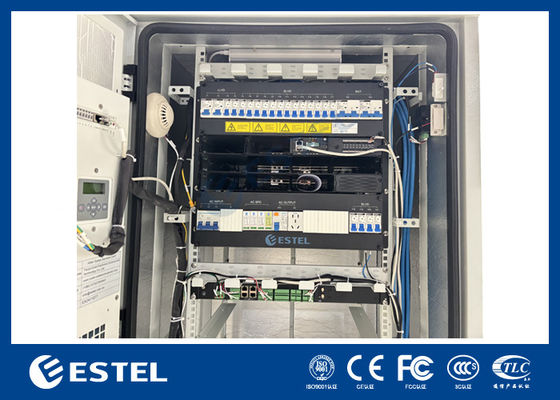

2) दूरसंचार बिजली प्रणाली



आइटम विवरण
प्रकार 19’’ मानक रैक माउंट करने योग्य
ऊंचाई 9U
AC इनपुट

थ्री फेज़: 200-240 VAC/346-415 VAC

सिंगल-फेज़: 200-240 VAC
इनपुट एमसीबी 1×63A/3P
इनपुट SPD क्लास C (20KA/40KA)
रेक्टिफायर सबसिस्टम 24kW, 6pcs 4kW रेक्टिफायर मॉड्यूल
PV सबसिस्टम 9kW, 3pcs 3kW कम वोल्टेज फोटोवोल्टिक मॉड्यूल
DC आउटपुट -53.5VDC, आउटपुट वोल्टेज रेंज: -42 से -58VDC
नियंत्रक MC2600
लोड एमसीबी

LLVD: 2×80A/1P+2×63A/1P

BLVD: 1×63A/1P+14×32A/1P+2×16A/1P

(टिप्पणी: क्लाइंट की आवश्यकताओं के अनुसार कॉन्फ़िगर किया जा सकता है)



कम लागत अनुकूलन योग्य एकीकृत समाधान हाइब्रिड ऊर्जा दूरसंचार बिजली प्रणाली सौर ऊर्जा ग्रिड के साथ डीजल जनरेटर बैटरी आउटडोर दूरसंचार साइट बिजली की आपूर्ति के लिए 1



3) कूलिंग सिस्टम



आइटम विवरण
LFELI-48100 DC30HDNC1D
ब्रांड एनविकूल
शीतलन क्षमता 2800W
हीटिंग क्षमता 500W (वैकल्पिक)
बिजली की खपत 870W
बाहरी आयाम H746mm×W446mm×D300mm (बिना फ़्लैंज के)
बिजली की आपूर्ति -48VDC
संचार RS485
स्थापना डोर-माउंटेड
RoHS अनुपालक हाँ
IP ग्रेड IP55



कम लागत अनुकूलन योग्य एकीकृत समाधान हाइब्रिड ऊर्जा दूरसंचार बिजली प्रणाली सौर ऊर्जा ग्रिड के साथ डीजल जनरेटर बैटरी आउटडोर दूरसंचार साइट बिजली की आपूर्ति के लिए 2

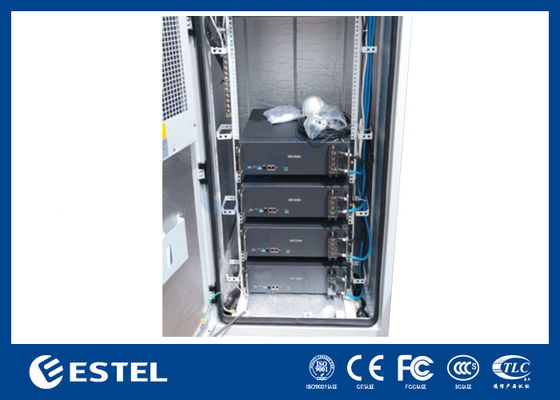

4) बैटरी



48V100Ah LiFePO4 बैटरी की विशेषताएं:

  • उपयोग करने के लिए सुरक्षित कम स्व-डिस्चार्ज दर
  • उत्कृष्ट उच्च तापमान प्रदर्शन
  • उच्च चक्र समय और लंबा जीवन
  • उच्च ऊर्जा घनत्व और रूपांतरण दक्षता
  • किसी भी भारी धातुओं के बिना पर्यावरण के अनुकूल
  • उच्च-प्रदर्शन बीएमएस बैटरी प्रबंधन प्रणाली
  • स्थापित करने में आसान, 19-इंच कैबिनेट या वॉल-माउंटेड इंस्टॉलेशन
  • ​

मैं

टेमपैरामीटर मॉडल
LFELI-48100 रेटेड क्षमता (5HR)
100 आह नाममात्र वोल्टेज
48V डिस्चार्ज एंडिंग वोल्टेज
40.5V चार्जिंग लिमिटेड वोल्टेज
54V अधिकतम चार्जिंग/डिस्चार्जिंग करंट
100A 50A
लगभग। 40 किग्रा ऊर्जा
4800Wh डिस्प्ले
एलसीडी डिस्प्ले के साथ समानांतर कनेक्शन की अधिकतम संख्या
15 आयाम (W*D*H) मिमी
442*450*132 डिजाइन जीवन
20 साल चक्र जीवन
6000 चक्र आईपी क्लास
IP30 केस सामग्री
SPCC ऑपरेटिंग तापमान
चार्जिंग: 0 से +45℃

डिस्चार्जिंग: -10 से +55℃

भंडारण: -20 से +60℃

टर्मिनल
M6 स्थिर



एंट करंट डिस्चार्ज टेबल (एम्पियर) 25℃ परवोल्टेज /  समय

1h

 2h 3h 5h 10h डिस्चार्ज वोल्टेज का अंत 40.5V
4800W 50A 33.3A 20A 10A स्थिर पावर डिस्चार्ज टेबल (वाट) 25℃ पर



वोल्टेज / समय

1h

 2h 3h 5h 10h डिस्चार्ज वोल्टेज का अंत 40.5V
4800W 2400W 1600W 960W 480W 5) पर्यावरण निगरानी इकाई



कम लागत अनुकूलन योग्य एकीकृत समाधान हाइब्रिड ऊर्जा दूरसंचार बिजली प्रणाली सौर ऊर्जा ग्रिड के साथ डीजल जनरेटर बैटरी आउटडोर दूरसंचार साइट बिजली की आपूर्ति के लिए 3



पर्यावरण निगरानी इकाई (FSU) एक उच्च-प्रदर्शन कम लागत वाला FSU (फ़ील्ड सुपरविज़न यूनिट) डिवाइस है जो डेटा अधिग्रहण, इंटेलिजेंट प्रोटोकॉल प्रोसेसिंग और कम्युनिकेशन मॉड्यूल को एकीकृत करता है।



एक स्मार्ट DAC (डेटा अधिग्रहण नियंत्रक) के रूप में हर दूरसंचार स्टेशन या बेस स्टेशन में बिजली आपूर्ति और पर्यावरण निगरानी प्रणाली में स्थापित, FSU विभिन्न पर्यावरण डेटा और गैर-बुद्धिमान उपकरणों की स्थिति प्राप्त करने के लिए विभिन्न सेंसर तक पहुंचता है और बुद्धिमान उपकरणों (जिसमें दूरसंचार बिजली आपूर्ति, लिथियम बैटरी बीएमएस, एयर-कंडीशनर, आदि) के साथ RS232/485, Modbus या अन्य प्रकार के संचार इंटरफेस के माध्यम से संचार करता है। FSU वास्तविक समय में निम्नलिखित डेटा कैप्चर करता है और B-इंटरफ़ेस, SNMP प्रोटोकॉल के माध्यम से रिमोट मॉनिटरिंग सेंटर तक पहुंचाता है।



पर्यावरण निगरानी टी



कम लागत अनुकूलन योग्य एकीकृत समाधान हाइब्रिड ऊर्जा दूरसंचार बिजली प्रणाली सौर ऊर्जा ग्रिड के साथ डीजल जनरेटर बैटरी आउटडोर दूरसंचार साइट बिजली की आपूर्ति के लिए 4



ऑपोलॉजीकल ग्राफ:6) सेंसर



कम लागत अनुकूलन योग्य एकीकृत समाधान हाइब्रिड ऊर्जा दूरसंचार बिजली प्रणाली सौर ऊर्जा ग्रिड के साथ डीजल जनरेटर बैटरी आउटडोर दूरसंचार साइट बिजली की आपूर्ति के लिए 5



ESTEL हाइब्रिड एनर्जी टेलीकॉम पावर सिस्टम में सेंसर की एक विस्तृत श्रृंखला को एकीकृत किया जा सकता है, ताकि बिजली प्रणाली की संचालन पर्यावरण स्थितियों के लिए ऑनलाइन निगरानी और अलार्म प्रदान किया जा सके।



सेंसर



कार्य डोर मैग्नेटिक सेंसर
डोर ओपन स्टेटस मॉनिटरिंग और अलार्म पानी का सेंसर
कैबिनेट पानी में विसर्जित निगरानी और अलार्म धुआँ सेंसर
जलते हुए धुएं की निगरानी और अलार्म तापमान और आर्द्रता सेंसर
तापमान और आर्द्रता निगरानी और अलार्म तेल स्तर सेंसर
ईंधन स्तर निगरानी और अलार्म
