उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Rectifier module output power: | 3000W | Power Factor: | >0.99 |
|---|---|---|---|
| Input Frequency: | 45~66Hz | Max. Rectifier Module Output Current: | 50A |
| Module numbers: | 6 | Maximum Capacity: | 18KW(300A) |
| Output type: | DC | Type: | Telecom Rectifier,telecom rectifier for switching power supply |
| Efficiency: | >96% | Warranty: | 1 Year |
| प्रमुखता देना: | 19 इंच रैक स्थापना फ्रेम बिजली की आपूर्ति,6 रेक्टिफायर मॉड्यूल फ्रेम पावर सप्लाई,5U ऊंचाई फ्रेम बिजली की आपूर्ति |
||
48V प्लग-इन फ्रेम पावर सप्लाई 5U ऊंचाई 19 इंच रैक 6 रेक्टिफायर मॉड्यूल के साथ स्थापना
C0510145निर्माण
C0510145इसमें छः मॉड्यूल होते हैंः
रेक्टिफायर मॉड्यूल 6
बैटरी ब्रेकर: 1×125A/1P
लोड ब्रेकर
LLVD:63A/1P×3,40A/1P×2,32A/1P×2
बीएलवीडी:16A/1P×2,10A×2,6A/1P×2
एक रेक्टिफायर सिस्टम वैकल्पिक धारा (एसी) को सीधी धारा (डीसी) में परिवर्तित करता है और बैटरी चार्ज करने के लिए आवश्यक शक्ति प्रदान करता है।
स्वामित्व की कुल लागत में निरंतर सुधार पर ध्यान केंद्रित करते हुए, ESTEL के रेक्टिफायर, उन्नत नियंत्रण और निगरानी सुविधाओं के साथ संयुक्त, पूंजी और परिचालन दोनों खर्चों को कम करने में मदद करते हैं.
हमारे रेक्टिफायर सिस्टम अंतरिक्ष और वजन की आवश्यकताओं को पूरा करते हुए उत्कृष्ट शक्ति घनत्व का दावा करते हैं।वे अन्य उपकरणों के लिए बहुत जगह छोड़ते हैं और पैकेजिंग और परिवहन लागत में बचत करते हैं.
इसके अतिरिक्त, उनकी उच्च दक्षता कुल ऊर्जा खपत को कम करती है और कार्बन पदचिह्न को कम करती है।
एम्बेडेड कम्युनिकेशन पावर सप्लाई सिस्टम (रेक्टिफायर सिस्टम) छोटे प्रोग्राम-नियंत्रित स्विच, एक्सेस नेटवर्क, ट्रांसमिशन उपकरण, मोबाइल कम्युनिकेशन,
उपग्रह संचार ग्राउंड स्टेशन, माइक्रोवेव संचार बिजली की आपूर्ति, और अन्य संचार उपकरणों के लिए बिजली की आपूर्ति के लिए भी इस्तेमाल किया जा सकता है।
सामान्य परिस्थितियों में, मॉनिटरिंग मॉड्यूल द्वारा रेक्टिफायर मॉड्यूल और पावर डिस्ट्रीब्यूशन यूनिट के विभिन्न मापदंडों को नियंत्रित किया जाता है।और अपने पूर्व निर्धारित मापदंडों या उपयोगकर्ता आदेशों के अनुसार काम करते हैं.
यदि बिजली की आपूर्ति विफल हो जाती है, तो सिस्टम इस समय बैटरी द्वारा संचालित होगा। बैटरी के डिस्चार्ज होने के साथ ही बैटरी टर्मिनल वोल्टेज गिरना शुरू हो जाता है।
जब बैटरी वोल्टेज 46V dc (अलार्म मान सेट किया जा सकता है) बैटरी कम वोल्टेज अलार्म बिंदु मॉनिटर से से कम है, निगरानी मॉड्यूल एक अलार्म रिपोर्ट करता है।
सीधे लोड आउटपुट को बंद करें, पूरी मशीन काम नहीं करती है। जब बाहरी मुख्य शक्ति बहाल की जाती है, तो प्रणाली सामान्य संचालन को फिर से शुरू करती है।
C0510145वितरण इकाई, रेक्टिफायर मॉड्यूल, रूपांतरण मॉड्यूल, निगरानी मॉड्यूल से बना है। मानक नीचे दी गई तालिका के अनुसार हैः
| विन्यास | रेक्टिफायर मॉड्यूल | टिप्पणी |
| मानक | GB 4943 | विवरण के लिए, कृपया मॉड्यूल के विनिर्देश देखें |
| मानक | IEC/EN 62368-1 | |
| मानक | EN 55032 कक्षा A,GR1089 अंक 4,R3-10, R3-11, R3-12 कक्षा B उत्तरी अमेरिका द्वारा प्रमाणित | |
| मानक | EN300386,CLASSA |
18KW 48VDC रेक्टिफायर सिस्टम त्वरित विवरणः
| मॉडल | C0510145 | ||
| प्रणाली | आयाम ((मिमी) | 482.0(W) *350.0(D) *5U(H) | |
| वजन | ≤ 15kg(सिधा करने वाले मॉड्यूल के बिना) | ||
| शीतलन मोड | प्राकृतिक शीतलन | ||
| स्थापना मोड | 19 इंच के रैक पर या कैबिनेट के अंदर स्थापित | ||
| आईपी ग्रेड | IP20 | ||
| एसी वितरण | इनपुट वोल्ट | 380VAC तीन चरण या 220VAC एकल चरण | |
| इनपुट क्षमता | 1×63A/4P | ||
| डीसी वितरण | आउटपुट वोल्टेज | -42~-58 वीडीसी, नामित मूल्यः -53.5 वीडीसी | |
| अधिकतम क्षमता | 18kW ((6x3000W रेक्टिफायर मॉड्यूल) | ||
| बैटरी तोड़ने वाले | 2x125A/1P | ||
| लोड ब्रेकर |
LLVD:63A/1P×3,40A/1P×2,32A/1P×2 |
||
| डीसी एसपीडी | 10kA/, 8/20μs | ||
| रेक्टिफायर मॉड्यूल | इनपुट वोल्ट | 85VAC-300VAC, नाममात्र मूल्यः 220VAC | |
| दक्षता | ≥96% | ||
| नामित शक्ति | 3000W ((176~300VAC) | ||
| आयाम | 106.5mm(W) × 286mm(D) × 41.5mm(1U/H) | ||
| शीतलन मोड | मजबूर ठंडा | ||
| नियंत्रक | सिग्नल इनपुट | 4 AI(3 बैटरी तापमान, 1 परिवेश तापमान) | |
| अलार्म आउटपुट | 6 शुष्क संपर्क | ||
| संचार पोर्ट | RS232/485, SNMP v2 | ||
| प्रदर्शन मोड | एलसीडी | ||
| पर्यावरण | परिचालन तापमान | -40°C~+65°C | |
| भंडारण तापमान | -40°C~+70°C | ||
| परिचालन आर्द्रता | 5%~95% ((गैर-संक्षेपण) | ||
| ऊंचाई | 0~3000m ((यदि ऊंचाई 2000m से 3000m के दायरे में है, तो अधिकतम परिचालन तापमान 200m की ऊंचाई बढ़ने के साथ 1°C कम हो जाता है।) | ||
उत्पाद की विशेषता
1) रेक्टिफायर मॉड्यूल सक्रिय शक्ति कारक मुआवजा प्रौद्योगिकी को अपनाता है, और शक्ति कारक मूल्य 0 तक पहुंचता है।99.
2) एसी इनपुट वोल्टेज का सामान्य कार्य दायरा 90-290 वी, सिंगल फेज, (323 वी~480 वी एसी, 3 फेज) तक व्यापक है।
3) रेक्टिफायर मॉड्यूल फुल-ब्रिज सॉफ्ट-स्विचिंग तकनीक को अपनाता है और दक्षता 96% तक है।
4) स्मार्ट बैटरी प्रबंधन। लोड पावर-ऑफ और बैटरी कम वोल्टेज सुरक्षा (LVLD+LVBD) और माध्यमिक पावर-ऑफ (द्वितीय पावर स्विच) कार्य हैं,
जो तापमान मुआवजा, स्वचालित समानांतर और फ्लोटिंग चार्ज नियंत्रण, स्वचालित वोल्टेज विनियमन, बैटरी क्षमता गणना जैसे कार्यों को महसूस कर सकता है,और ऑनलाइन बैटरी परीक्षण.
5) रेक्टिफायर मॉड्यूल गैर-हानिकारक गर्म-स्वैप करने योग्य तकनीक, प्लग एंड प्ले को अपनाता है, और प्रतिस्थापन समय 1 मिनट से कम है।
6) नेटवर्क डिजाइन, कई संचार इंटरफेस (जैसे RS485, सूखी संपर्क), लचीला नेटवर्किंग, वास्तविक सीमित स्थानीय और दूरस्थ निगरानी, अनियंत्रित प्रदान करता है।
7) एसी और डीसी पक्षों के लिए बिजली सुरक्षा डिजाइन, आंधी क्षेत्रों के लिए उपयुक्त।
8) दोष सुरक्षा और दोष अलार्म कार्यों का समर्थन करें।
9) अनुकूल संचालन और रखरखाव दीवार के खिलाफ स्थापित किया जा सकता है, प्रभावी रूप से अंतरिक्ष की बचत।
10) अति कम विकिरण। उन्नत विद्युत चुम्बकीय संगतता डिजाइन को अपनाएं।
हमारी हाइब्रिड प्रणाली तर्क विन्यास

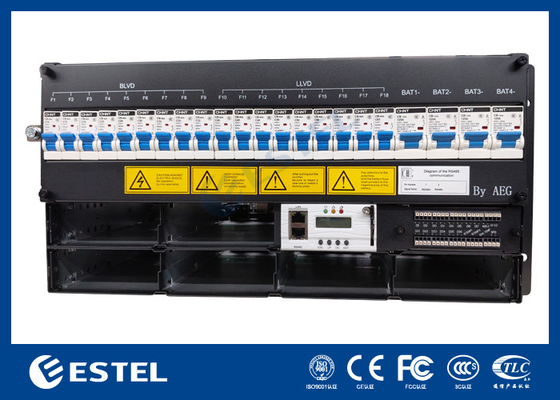

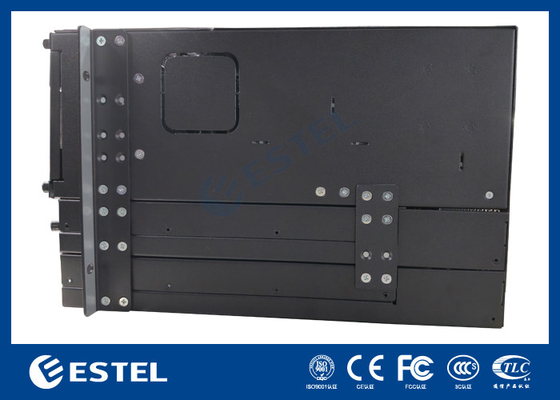

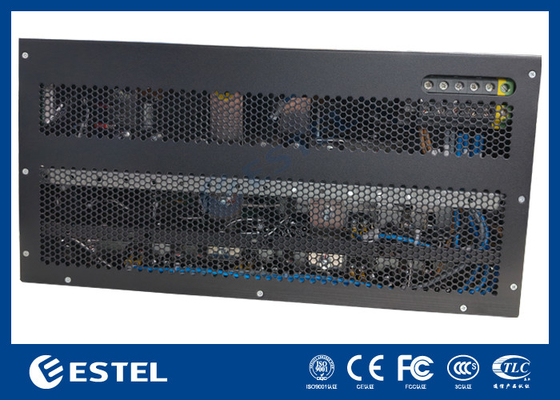

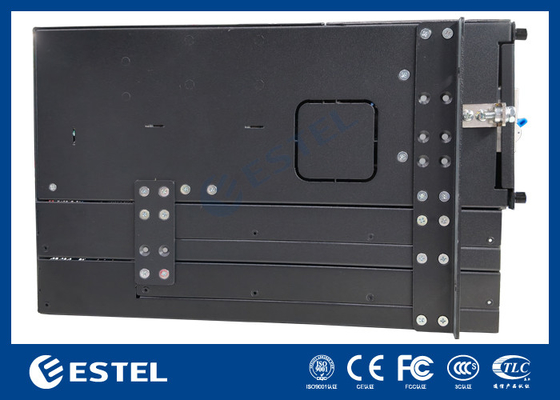

उत्पाद चित्र:
रेक्टिफायर मॉड्यूल का आयाम निम्नानुसार है:
| इन्सुलेशन रेटिंग | ||
| पैरामीटर | मानक | टिप्पणी |
| इन्सुलेशन शक्ति (एसी इनपुट) | इनपुट-आउटपुट:3500Vdc/10mA//1min |
कोई फ्लैशओवर या ब्रेकडाउन नहीं। परीक्षण से पहले डिस्चार्ज ट्यूब/ओवरजेट सुरक्षा उपकरण निकालें, कोई रेक्टिफायर मॉड्यूल या मॉनिटरिंग मॉड्यूल नहीं। दो मार्गों के साथ आउटपुट कम वोल्टेज टर्मिनल, उच्च वोल्टेज एसी बायपास फ़ंक्शन के साथ, परीक्षण नहीं किया जाना है। |
| इनपुट-इंक्रीजमेंटः500Vdc/10mA//1min | ||
| आउटपुट-इंक्लोजर:750Vdc/10mA//1min | ||
| इन्सुलेशन शक्ति ((DC इनपुट) | इनपुट-आउटपुट:750Vdc/10mA//1min | |
| इनपुट-इंकैबिशन:750Vdc/10mA//1min | ||
| आउटपुट-इंक्लोजर:750Vdc/10mA//1min | ||
| रिसाव का प्रवाह | ≤3.5mA | 280Vac इनपुट, आउटपुट पूर्ण भार पर |
| इन्सुलेशन प्रतिरोध | @ सामान्य वातावरण, सापेक्ष आर्द्रता 90%, डीसी 500V का परीक्षण वोल्टेज, इनपुट-आउटपुट, इनपुट-ग्राउंड, आउटपुट-ग्राउंड का इन्सुलेशन प्रतिरोध 10MΩ से कम नहीं होना चाहिए।2 मार्गों के साथ आउटपुट कम वोल्टेज टर्मिनलएसी बायपास फंक्शन के साथ उच्च वोल्टेज, परीक्षण नहीं किया जाना है। | |
आवेदन
(1) एकीकरण की पहुँच
(2) इनडोर वितरण और विस्तार प्रणाली
(3) मोबाइल स्टेशन और विस्तार कवरेज प्रणाली
(4) डब्ल्यूएलएएन
(5) उपग्रह संचार ग्राउंड स्टेशन और माइक्रोवेव संचार स्टेशन
(6) कमजोर धारा वितरण कक्ष
(7) अन्य एसी/डीसी निर्बाध विद्युत प्रणाली
| मजबूर हवा ठंडा |
