व्यापक इनपुट वोल्टेज रेंज 85-300Vac के साथ इनडोर कैबिनेट के लिए 8U हॉट प्लग करने योग्य टेलीकॉम रेक्टिफायर सिस्टम
उत्पाद विवरण
विद्युत आपूर्ति प्रणाली इकाई
,दूरसंचार के लिए सुधारक प्रणाली
,6U ऊंचाई दूरसंचार सुधारक प्रणाली
व्यापक इनपुट वोल्टेज रेंज 85-300Vac के साथ इनडोर कैबिनेट के लिए 8U हॉट प्लग करने योग्य टेलीकॉम रेक्टिफायर सिस्टम
1. अवलोकन
ET48300-001 8U ऊंचाई डिजाइन के साथ उप-रैक बिजली आपूर्ति फाइबर और माइक्रोवेव ट्रांसमिशन, एक्सेस डिवाइस और स्विच की महत्वपूर्ण अनुप्रयोग आवश्यकताओं को पूरा कर सकती है। सिस्टम अधिकतम शक्ति 18KW है,AC/बैटरी/लोड MCB के साथ.
2प्रमुख विशेषताएं
2.1 मानक 19 इंच की चौड़ाई, जिसमें व्यापक उपयोग का लाभ है;
2.2 उत्तम बैटरी प्रबंधन, बैटरी के जीवन को लम्बा करता है तथा विभिन्न संचार पोर्ट, आरएस485, इंटरनेट पोर्ट, सूखे संपर्क आदि प्रदान करता है।जो लचीली नेटवर्किंग और दूरस्थ निगरानी को सक्षम बनाता है;
2.3 रेक्टिफायर और कंट्रोलर गर्म प्लग करने योग्य, आसान और त्वरित ऑन-लाइन रखरखाव;
2.4 व्यापक इनपुट वोल्टेज रेंज ((85-300Vac) बिजली ग्रिड अनुकूलन योग्य है।
3दूरसंचार सुधारक कैबिनेट की विन्यास सूची
| नहीं | विवरण | विशेष विवरण | मात्रा |
| 1 | इनडोर कैबिनेट | (1) बाहरी आयामः W×D×H 600×600×2000 मिमी (2) एक डिब्बाः 42U 19 "रैक शामिल (3) एक सामने के दरवाजे ((एक्रिलिक प्लेट) और कैबिनेट लॉक के साथ (4) सामग्रीः ठंडा लुढ़का हुआ स्टील,एक दीवार (5) दो 48VDC प्रशंसकों सहित (6) जिसमें दो ट्रे शामिल हैं |
1 |
| 2 | रेक्टिफायर प्रणाली |
प्रणालीः ET48300-001 ((19" 8U ऊंचाई) |
1 |
| 3 | धुआं सेंसर | रेक्टिफायर प्रणाली के निगरानी मॉड्यूल से जुड़ा | 1 |
| 4 | जल सेंसर | रेक्टिफायर प्रणाली के निगरानी मॉड्यूल से जुड़ा | 1 |
| 5 | तापमान सेंसर | रेक्टिफायर प्रणाली के निगरानी मॉड्यूल से जुड़ा | 1 |
| 6 | दरवाजा सेंसर | रेक्टिफायर प्रणाली के निगरानी मॉड्यूल से जुड़ा | 1 |
| 7 | पैकेज | लकड़ी का मामला | 1 |
4रेक्टिफायर तकनीकी विनिर्देश
| श्रेणी | ET48300-001 | |
| प्रणाली | आयाम ((मिमी) | 482.0(W) *350.0(D) *8U(H) |
| वजन | ≤ 40 किलोग्राम ((सिधा करने वाले मॉड्यूल के बिना) | |
| शीतलन मोड | प्राकृतिक शीतलन | |
| केबलिंग मोड | ऊपरी प्रवेश और ऊपरी निकास | |
| रखरखाव मोड | फ्रंट मेंटेनेंस, सपोर्ट मॉड्यूल ग्रेड परिवर्तन | |
| स्थापना मोड | 19 इंच के रैक पर या कैबिनेट के अंदर स्थापित | |
| आईपी ग्रेड | IP20 | |
| एसी वितरण | इनपुट मोड | 220VAC ((L1-L2-L3 समानांतर में जुड़ा हुआ) |
| इनपुट क्षमता | 63A/4P×1 | |
| इनपुट आवृत्ति | 45~65 हर्ट्ज, नामित मानः 50 हर्ट्ज/60 हर्ट्ज | |
| उत्पादन क्षमता | 32A/1P×6 (प्रत्येक रेक्टिफायर मॉड्यूल के लिए व्यक्तिगत) | |
| एसी एसपीडी | 20kA/40kA, 8/20μs | |
|
डीसी वितरण
|
आउटपुट वोल्टेज | -43~-58 वीडीसी, नामित मूल्यः -53.5 वीडीसी |
| अधिकतम क्षमता | 18 किलोवाट (सिधा करने वाला मॉड्यूल MR483000HG2B-GS 3KW×6) | |
| बैटरी ब्रेकर | 125A/1P×2 | |
| बायपास स्विच | 125A/4P×1 | |
| लोड ब्रेकर |
LLVD: 63A/1P×2, 125A/1P×2 |
|
| डीसी एसपीडी | 40kA, 8/20μs | |
| रेक्टिफायर | इनपुट वोल्ट | 85VAC ₹300VAC, नामित 220VAC |
| दक्षता | ≥96% | |
| नामित शक्ति | 3000W ((176~300VAC) | |
| कार्य तापमान | -40°C~+75°C ((पूरी आउटपुट 50°C से नीचे) | |
| आयाम | 106.5mm(W) × 286mm(D) × 41.5mm(1U/H) | |
| वजन | ≤2kg | |
| शीतलन मोड | फैन के साथ मजबूर ठंडा | |
| शक्ति कारक | ≥0.99 | |
| टीएचडी | ≤ 5% | |
| नियंत्रक | सिग्नल इनपुट | 4 AI ((3 बैटरी तापमान, 1 परिवेश तापमान), 7 DI ((SPD, 6 सामान्य DI) |
| अलार्म आउटपुट | 4 शुष्क संपर्क | |
| संचार पोर्ट | RS485, SNMP | |
| प्रदर्शन मोड | एलसीडी | |
|
पर्यावरण
|
परिचालन तापमान | -40°C~+75°C ((पूरी आउटपुट 50°C से नीचे) |
| भंडारण तापमान | -40°C~+70°C | |
| परिचालन आर्द्रता | 5%~95% ((गैर-संक्षेपण) | |
| ऊंचाई | 0~3000m ((यदि ऊंचाई 2000m से 3000m के दायरे में है, तो अधिकतम परिचालन तापमान 200m की ऊंचाई बढ़ने के साथ 1°C कम हो जाता है।) | |

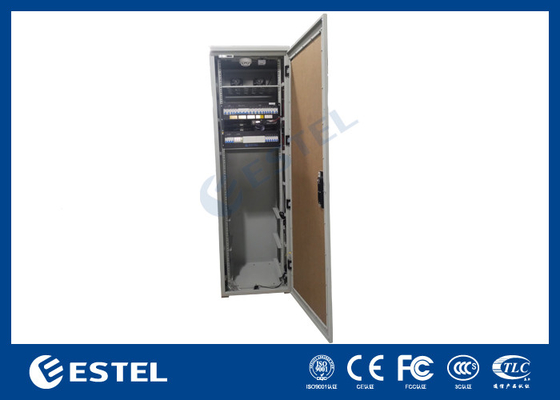

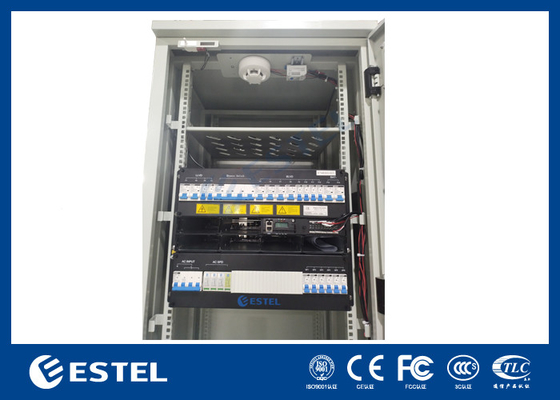

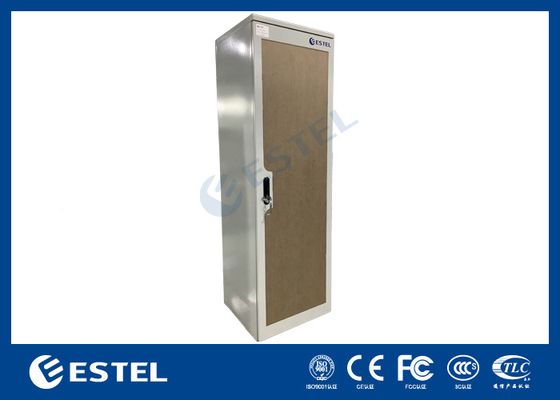

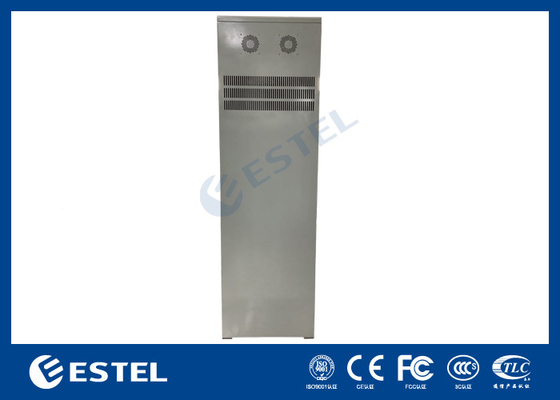

5. सुधारक तस्वीरें
