ET48300005 निर्बाध बिजली आपूर्ति और बाहरी कैबिनेट के लिए एम्बेडेड पावर सिस्टम
उत्पाद विवरण
यूपीएस के लिए एम्बेडेड पावर सिस्टम
,टेलीकॉम पावर सिस्टम आउटडोर कैबिनेट
,अबाधित विद्युत आपूर्ति एम्बेडेड सिस्टम
ET48300005 निर्बाध बिजली आपूर्ति और बाहरी कैबिनेट के लिए एम्बेडेड पावर सिस्टम
ET48300-005 एम्बेडेड डीसी पावर सिस्टम का परिचय
ET48300-005 सब-रैक पावर सप्लाई में फाइबर और माइक्रोवेव ट्रांसमिशन, एक्सेस डिवाइस और स्विच की महत्वपूर्ण अनुप्रयोग आवश्यकताओं को पूरा करने के लिए एक कॉम्पैक्ट 5U ऊंचाई डिजाइन है।प्रणाली की अधिकतम शक्ति क्षमता 300A है, एसी, बैटरी और लोड एमसीबी के साथ। केबल एमसीबी और बसबार के साथ सामने से सुलभ हैं।
प्रमुख विशेषताएं
-
मानक 19 इंच की चौड़ाईः व्यापक उपयोग के लिए संगतता सुनिश्चित करता है।
-
कॉम्पैक्ट 5 यू ऊंचाईः स्थान बचाता है और स्थापना लागत को कम करता है।
-
फ्रंट ऑपरेशन और केबल एक्सेस: सौंदर्य की अपील और सुरक्षित रखरखाव प्रदान करता है।
-
उन्नत बैटरी प्रबंधनः लचीली नेटवर्किंग और दूरस्थ निगरानी के लिए बैटरी जीवन का विस्तार करता है और विभिन्न संचार पोर्ट (RS485, इंटरनेट पोर्ट, सूखे संपर्क) प्रदान करता है।
-
हॉट-स्वैप करने योग्य रेक्टिफायर और कंट्रोलरः आसान और तेज़ ऑनलाइन रखरखाव की अनुमति देता है।
-
व्यापक इनपुट वोल्टेज रेंज (85-300Vac): विभिन्न बिजली ग्रिड स्थितियों के अनुकूल है।
अनुप्रयोग परिदृश्य
-
वायरलेस बेस स्टेशन
-
ट्रांसमिशन नेटवर्क
-
उद्यमों के लिए संचार नेटवर्क
विनिर्देश
|
प्रकार |
प्रणाली |
|---|---|
| आयाम | 482.0(W) × 350.0(D) × 5U(H) |
| वजन | ≤25 किलोग्राम (सिधा करने वालों के बिना) |
| शीतलन मोड | प्राकृतिक शीतलन |
| स्थापना मोड | 19 इंच के रैक पर या कैबिनेट के अंदर स्थापित |
| केबलिंग मोड | ऊपरी प्रवेश और ऊपरी निकास |
| रखरखाव मोड | सामने का रखरखाव, मॉड्यूल ग्रेड परिवर्तन का समर्थन करता है |
| सुरक्षा स्तर | IP20 |
एसी वितरण
-
इनपुट मोडः 220VAC सिंगल फेज
-
इनपुट क्षमताः 1 × 100A/2P
-
इनपुट आवृत्तिः 45~65 हर्ट्ज (नाम मूल्यः 50 हर्ट्ज/60 हर्ट्ज)
-
एसी एसपीडीः 20kA/40kA, 8/20μs
डीसी वितरण
- आउटपुट वोल्टेजः -43 से -58 वीडीसी (नाम मूल्यः -53.5 वीडीसी)
- अधिकतम क्षमताः 18 किलोवाट
- बैटरी ब्रेकरः 2 × 125A (1-पोल)
- लोड ब्रेकर:
- LVD: 32A (1-पोल) × 2 + 40A (1-पोल) × 2 + 63A (1-पोल) × 3
- BLVD: 6A (1-पोल) × 2 + 10A (1-पोल) × 2 + 16A (1-पोल) × 2
- रेक्टिफायर इनपुट वोल्टेजः 85VAC से 300VAC (नामी 220VAC)
- दक्षताः >96%
- नामित शक्तिः 3000W (176~300VAC)
- कार्य तापमानः -40°C से +75°C (पूर्ण आउटपुट 50°C से नीचे)
- आयामः 106.5 मिमी ((W) × 286 मिमी ((D) × 41.5 मिमी ((1U/H)
- वजनः ≤2kg
- शीतलन मोडः मजबूर शीतलन
- पावर फैक्टरः ≥099
- टीएचडीः ≤ 5%
नियंत्रक
- सिग्नल इनपुटः 4 AI (3 बैटरी temp., 1 परिवेश temp), 7 DI (SPD, 6 सामान्य DI)
- अलार्म आउटपुटः 6 सूखे संपर्क
- संचार पोर्टः RS485, SNMP
- प्रदर्शन मोडः एलसीडी
पर्यावरण
- ऑपरेटिंग तापमानः -40°C से +75°C (पूर्ण आउटपुट 50°C से नीचे)
- भंडारण तापमानः -40°C से +70°C
- ऑपरेटिंग आर्द्रताः 5% से 95% (गैर-संक्षेपण)
- ऊंचाईः 0 से 3000 मीटर (2000 मीटर से 3000 मीटर के बीच की ऊंचाई के लिए, ऊंचाई में प्रत्येक 200 मीटर की वृद्धि के लिए अधिकतम परिचालन तापमान में 1 डिग्री सेल्सियस की कमी आती है।
यह अवलोकन विभिन्न दूरसंचार अनुप्रयोगों में विश्वसनीयता और दक्षता के लिए डिज़ाइन की गई ET48300-005 एम्बेडेड डीसी पावर सिस्टम की व्यापक समझ प्रदान करता है।

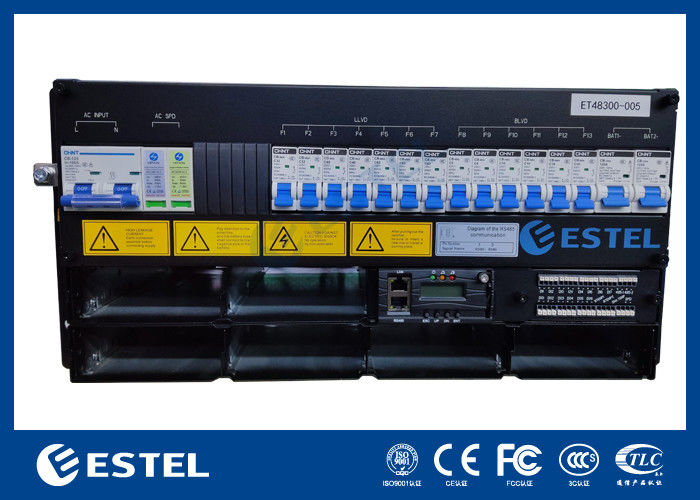

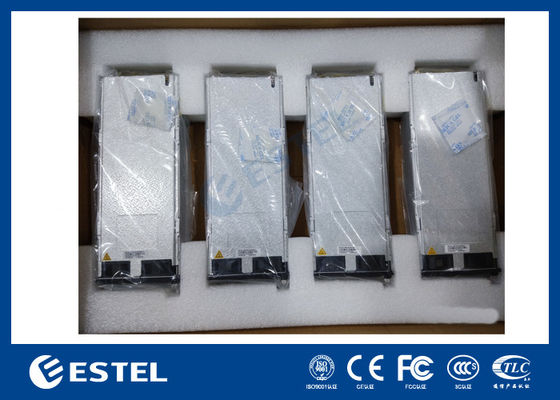

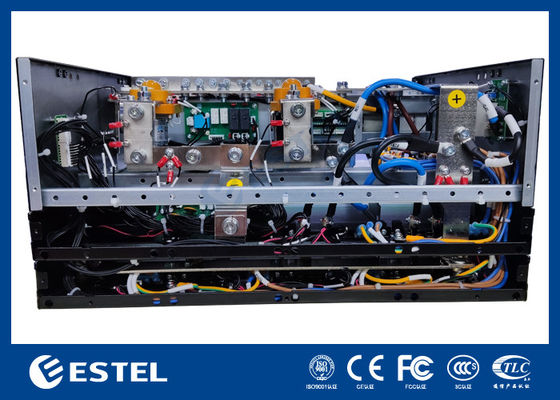

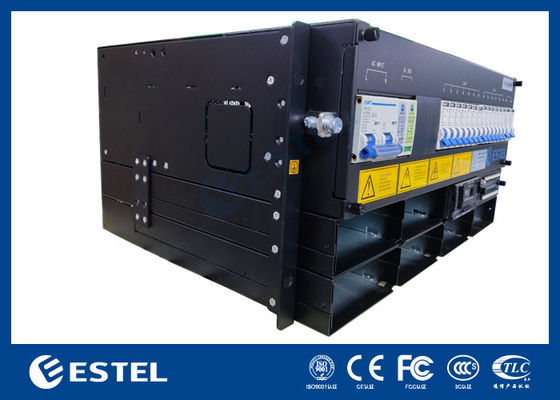

ET48300-005 एम्बेडेड पावर सिस्टम चित्रः
-
