दूरसंचार कैबिनेट के लिए 19 इंच 2U मानक रेक्टिफायर पावर सिस्टम एसी इनपुट और डीसी आउटपुट
उत्पाद विवरण
19 इंच का 2 यू टेलीकॉम रेक्टिफायर
,एसी इनपुट डीसी आउटपुट पावर सिस्टम
,दूरसंचार कैबिनेट बिजली आपूर्ति
दूरसंचार कैबिनेट के लिए 19 इंच 2U मानक रेक्टिफायर पावर सिस्टम एसी इनपुट और डीसी आउटपुट
1. एसी इनपुट डीसी आउटपुट 19 इंच 2 यू मानक रेक्टिफायर पावर सिस्टम टेलीकॉम कैबिनेट के लिए परिचय:
2U मानक रेक्टिफायर पावर सिस्टम को विशेष रूप से उच्च घनत्व और अधिक कॉम्पैक्ट पावर समाधानों की मांग को पूरा करने के लिए डिज़ाइन किया गया है।आसानी से परिचालन और विश्वसनीय बिजली की आपूर्ति, एक न्यूनतम स्थान के भीतर फिट..
M45D65B में वितरण इकाई, रेक्टिफायर मॉड्यूल, रूपांतरण मॉड्यूल, निगरानी मॉड्यूल शामिल हैं। मानक नीचे दी गई तालिका के अनुसार हैः
|
विन्यास |
रेक्टिफायर मॉड्यूल |
टिप्पणी |
|
मानक |
GB 4943 |
विवरण के लिए, कृपया मॉड्यूल के विनिर्देश देखें |
|
मानक |
IEC/EN 62368-1 |
|
|
मानक |
EN 55032 कक्षा A,GR1089 अंक 4,R3-10, R3-11, R3-12 कक्षा B उत्तरी अमेरिका द्वारा प्रमाणित |
|
|
मानक |
EN300386,CLASSA |
2. 2U रेक्टिफायर सिस्टम त्वरित विवरण:
|
एसी वितरण |
डीसी वितरण |
||
|
इनपुट मोड |
380VAC तीन चरण |
आउटपुट वोल्टेज |
42 से -58 वीडीसी,नामित मानः-53.5 वीडीसी |
|
इनपुट क्षमता |
63A |
लोड ब्रेकर |
6×30 ए/ 1 पी |
|
इनपुट आवृत्ति |
45 से 66 हर्ट्ज,नामित मानः50 हर्ट्ज/60 हर्ट्ज |
एसपीडी |
10kA, 8/20μs |
|
रेक्टिफायर |
नियंत्रक |
||
|
इनपुट वोल्ट |
85VAC~300VAC,नामित 220VAC |
अलार्म आउटपुट |
6 शुष्क संपर्क |
|
दक्षता |
>96% |
सिग्नल इनपुट |
4 AI(3 बैटरी का तापमान,1 परिवेश का तापमान),7 DI (SPD,6 सामान्य DI) |
|
नामित शक्ति |
1740W ((176-300VAC) |
संचार पोर्ट |
RS485,SNMP |
|
कार्य तापमान |
-40°C~+75°C ((50°C से नीचे का आउटपुट) |
प्रदर्शन मोड |
एलसीडी |
|
प्रणाली |
पर्यावरण |
||
|
शीतलन मोड |
प्राकृतिक शीतलन |
ऑपरेटिंग तापमान |
10°C से +55°C |
|
केबलिंग मोड |
बैक वायरिंग |
भंडारण तापमान |
40°C से +75°C तक |
|
रखरखाव मोड |
बैकएंड रखरखाव, समर्थन मॉड्यूल ग्रेड परिवर्तन |
परिचालन आर्द्रता |
5% से 95% तक (गैर-संक्षेपण) |
|
सुरक्षा स्तर |
IP20 |
ऊंचाई |
0 से 4000 मीटर ((यदि ऊंचाई 3000 मीटर से 4000 मीटर के दायरे में है, अधिकतम परिचालन तापमान 200 मीटर की ऊंचाई के साथ 1 डिग्री सेल्सियस कम हो जाता है) |
3उत्पाद की विशेषता
-
सक्रिय पावर फैक्टर मुआवजाः रेक्टिफायर मॉड्यूल सक्रिय पावर फैक्टर मुआवजा तकनीक का उपयोग करता है, 0 के पावर फैक्टर को प्राप्त करता है।99.
-
व्यापक एसी इनपुट वोल्टेज रेंजः एसी इनपुट वोल्टेज के लिए सामान्य कार्य रेंज व्यापक है, एकल-चरण के लिए 90 से 290V (और तीन-चरण के लिए 323V से 480V) तक।
-
उच्च दक्षता: रेक्टिफायर मॉड्यूल में 96 प्रतिशत तक की दक्षता के साथ फुल-ब्रिज सॉफ्ट-स्विचिंग तकनीक का उपयोग किया जाता है।
-
बुद्धिमान बैटरी प्रबंधनः विशेषताओं में लोड पावर-आउट सुरक्षा और कम वोल्टेज बैटरी सुरक्षा (LVLD + LVBD), साथ ही माध्यमिक पावर-आउट (एक माध्यमिक पावर स्विच के माध्यम से) शामिल हैं।यह तापमान क्षतिपूर्ति जैसे कार्यों का समर्थन करता है, स्वचालित समानांतर और फ्लोटिंग चार्ज नियंत्रण, स्वचालित वोल्टेज विनियमन, बैटरी क्षमता गणना, और ऑनलाइन बैटरी परीक्षण।
-
गर्म-स्वैप करने योग्य प्रौद्योगिकीः रेक्टिफायर मॉड्यूल गैर-हानिकारक गर्म-स्वैप करने का समर्थन करता है, जिससे 1 मिनट से कम समय में प्लग-एंड-प्ले को आसानी से प्रतिस्थापित किया जा सकता है।
-
नेटवर्क डिज़ाइनः यह लचीले नेटवर्किंग के लिए कई संचार इंटरफेस (जैसे RS485 और सूखे संपर्क) प्रदान करता है, जो अनियंत्रित संचालन के साथ वास्तविक समय स्थानीय और दूरस्थ निगरानी को सक्षम करता है।
-
बिजली संरक्षण: यह एसी और डीसी दोनों पक्षों के लिए बिजली संरक्षण के साथ डिज़ाइन किया गया है, जिससे इसे आंधी-तूफान वाले क्षेत्रों में उपयोग के लिए उपयुक्त बनाया गया है।
-
दोष सुरक्षा और अलार्मः सिस्टम विश्वसनीयता बढ़ाने के लिए दोष सुरक्षा और अलार्म कार्यों का समर्थन करता है।
-
उपयोगकर्ता के अनुकूल रखरखावः डिजाइन दीवार पर स्थापित करने की अनुमति देता है, प्रभावी रूप से स्थान की बचत और रखरखाव को सरल बनाता है।
-
कम विकिरणः अति-कम विकिरण स्तर सुनिश्चित करने के लिए उन्नत विद्युत चुम्बकीय संगतता डिजाइन शामिल है।

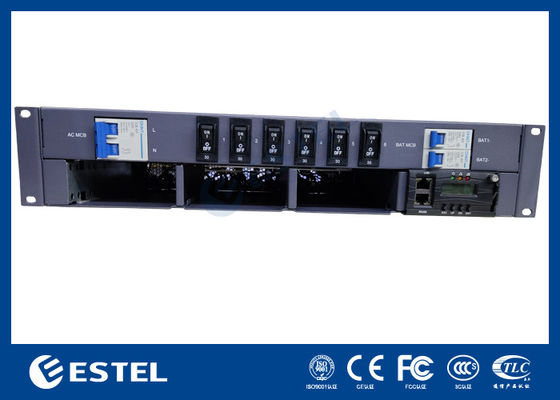

4. रेक्टिफायर सिस्टम के चित्र:
5. रेक्टिफायर मॉड्यूल चित्र:
6पैकेजिंग चित्र:
-
