उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कैबिनेट ताला: | एंटी-थेफ्ट थ्री पॉइंट लॉक (सपोर्ट पैडलॉक) | बाहरी आकार: | W800*D940*H2050mm |
|---|---|---|---|
| सामग्री: | जस्ती स्टील, एकल दीवार | शीतलन विधि: | कूलिंग के लिए DC 500w एयर कंडीशनर |
| उपकरण रैक: | 19 इंच रैक, 40RU ऊंचाई | आईपी रेटिंग: | आईपी55 |
| प्रणाली: | निगरानी इकाई के साथ हाईबर्ड प्रणाली | सुधारक मॉड्यूल: | हाँ |
| सौर मॉड्यूल: | हाँ | ||
| प्रमुखता देना: | बाहरी एकीकृत ऊर्जा कैबिनेट,बहु-साइट प्रबंधन आउटडोर बिजली कैबिनेट,हाइब्रिड पीवी सिस्टम आउटडोर पावर कैबिनेट |
||
बहु-साइट प्रबंधन कार्य एकीकृत ऊर्जा कैबिनेट नए उन्नयन के लिए बिजली कैबिनेट
संक्षिप्त परिचय
हाइब्रिड सौर मंडल कैसे काम करता है?
हाइब्रिड पीवी प्रणाली के कामकाज में विभिन्न घटक शामिल हैं। इसमें निम्नलिखित घटक शामिल हैंः
सौर पैनल (पीवी सरणी) ✓ सौर ऊर्जा को डीसी बिजली में परिवर्तित करने के लिए अधिकतम सूर्य के प्रकाश को प्राप्त करने के लिए उन्हें छत या जमीन पर स्थापित संरचना पर स्थापित किया जाता है।
इन्वर्टर ️ सौर पैनलों द्वारा उत्पादित सीसी बिजली को एसी बिजली में परिवर्तित करते हैं जो फिर घरेलू उपकरणों द्वारा उपयोग की जाती है। कुछ प्रकार के इन्वर्टर हैं जिनमें स्ट्रिंग इन्वर्टर होते हैं,सूक्ष्म इन्वर्टर, और हाइब्रिड इन्वर्टर जो सभी सौर और बैटरी इनपुट दोनों को संभालते हैं।
बैटरी ∙ ये बैटरी अतिरिक्त सौर ऊर्जा को संग्रहीत करती हैं ताकि इसे सूर्यास्त के बाद इस्तेमाल किया जा सके जब सूर्य की रोशनी कम हो या बादल छाए हों।इसमें एक बैटरी प्रबंधन प्रणाली है जो बैटरी के उपयोग और जीवनकाल को अनुकूलित करने के लिए बैटरी के चार्ज और डिस्चार्ज की निगरानी करने में मदद करती है.
ग्रिड कनेक्शन जब बैटरी और सौर ऊर्जा अपर्याप्त होती है तो ग्रिड कनेक्शन बिजली स्रोत का बैकअप लेने में मदद करता है और यह अतिरिक्त सौर ऊर्जा को ग्रिड में वापस खिलाता है।कुछ ऐसे क्षेत्र हैं जहां वे अतिरिक्त ऊर्जा को ग्रिड में निर्यात करने के लिए क्रेडिट कमा सकते हैं।.
ऊर्जा प्रवाह ऊर्जा प्रवाह की दक्षता बढ़ाने के लिए, ऊर्जा प्रबंधन प्रणाली में इसके प्रवाह की निगरानी और नियंत्रण में मदद करता है।इसमें स्मार्ट टेक्नोलॉजी भी है जो बिजली को स्टोर करने में मदद करती है जब इसकी सबसे ज्यादा मांग होती है।.
भंडारण तंत्र सौर पैनलों के माध्यम से उत्पन्न सौर ऊर्जा तक पहुंच बचाने के लिए बैटरी का उपयोग करना शामिल है।जब सौर ऊर्जा कम हो जाती है तो बैटरी बिजली उत्पन्न करने में मदद करती है ताकि बिजली का कोई आउटेज न हो.
हमारे हाइब्रिड पावर कैबिनेट ET8094205H की विन्यास सूची
| कैबिनेट विन्यास सूची | |
| बाहरी आकार |
800mm ((W) x940mm ((D) x2050mm ((H) (तापमान विनियमन प्रोप्लुशन शामिल हैं) |
| कवर क्षेत्र | 800 मिमी ((डब्ल्यू) x 700 मिमी ((डी) |
| आधार की ऊँचाई | 150 मिमी |
| वजन | ≤ 130 किलोग्राम (सजावट और बैटरी को छोड़कर) |
| उपयोगकर्ता स्थान | 37U |
| सामग्री |
दीवार:1.2 मिमी जस्ती स्टील शीट दरवाजा:1.5 मिमी जस्ती स्टील शीट |
| ताला | तीन बिंदु विरोधी चोरी ताला |
| तारों की स्थिति | नीचे और बाहर |
| तारों के छेद | 10xφ36 |
|
सुरक्षा स्तर |
IP55 |
| शीतलन | |
|
उपकरण डिब्बा |
मोडः हीट एक्सचेंजर ताप अपव्यय दक्षता:200W/K नामित वोल्टेज:48VDC नामित शक्ति:520W सामने के दरवाजे पर लगाया |
|
बैटरी डिब्बा |
मोडःDC एयर कंडीशनर शीतलन क्षमता (L35/L35):500W नामित वोल्टेज:48VDC बिजली की खपत (L35/L35):160W पीछे के दरवाजे पर लगाया |
| निगरानी इकाई |
19 इंच की स्थापना, 1U उच्च, 220VAC/48VDC इनपुट वोल्टेज, संचार बंदरगाहः SNMP दरवाजे/पानी/धुआं/तापमान और आर्द्रता सेंसर के साथ कनेक्ट |
| मीटर | यह कैबिनेट एक ही समय में तीन अलग-अलग ऑपरेटरों के उपकरणों का प्रबंधन कर सकता है और एक विद्युत मीटर के माध्यम से प्रत्येक उपकरण की बिजली की खपत की निगरानी कर सकता है। |
सहायक उपकरण सूचीः
| प्रकाश व्यवस्था | डीसी-48वीएलईडी प्रकाश |
| धुआं सेंसर | 12 वीडीसी |
| बाढ़ सेंसर | शुष्क संपर्क |
|
तापमान और आर्द्रता सेंसर |
12 वीडीसी |
| पहुँच नियंत्रण | शुष्क संपर्क |
| पर्यावरण | |
| परिचालन तापमान | 10°C से +45°C |
| भंडारण तापमान | 40°C से +75°C |
| परिचालन आर्द्रता | 5% से 95% (गैर संक्षेपण) |
|
ऊंचाई |
0 से 4000 मीटर (यदि ऊंचाई सीमा के भीतर है) 3000 मीटर से 4000 मीटर तक,अधिकतम संचालन ऊंचाई के साथ तापमान 1°C घटता है 200 मीटर की वृद्धि) |
| आंतरिक रैक की जानकारी | |
|
उपकरण डिब्बा |
रैक मोडः IEC 60297-3 के अनुसार 19"स्पेस गहराई:400 मिमी ऊंचाई:20U उपलब्ध दूरी के सामने 19 ":180mn |
|
बैटरी डिब्बा |
रैक मोडःदो समूह बैटरी ब्रैकेट प्रत्येक बैटरी ब्रैकेट की ऊंचाईः≥350 मिमी वैकल्पिकः लिथियम बैटरी के लिए 17U19 "रैक |
रेक्टिफायर की मुख्य विशेषताएं:
·विस्तृत इनपुट वोल्टेज रेंजः 85 से 290VAC रेक्टिफायर के लिए और 120 से 420VDC एमपीपीटी के लिए
·सटीककर्ता, एमपीपीटी और नियंत्रक गर्म प्लग करने योग्य हैं,ऑनलाइन रखरखाव आसान और त्वरित है
·कम परिचालन लागत के लिए 96% तक उच्च दक्षता
·ईथरनेट,एसएनएमपी,मोडबस और आरएस485 संचार इंटरफेस का समर्थन करता है
| इनपुट वितरण | ||
| एसी | डीसी | |
| इनपुट मोड | 220VAC एकल चरण | 120VDC से 425VDC |
| इनपुट आवृत्ति | 45 से 65 हर्ट्ज,नामित मानः50 हर्ट्ज/60 हर्ट्ज | / |
| इनपुट क्षमता | 63A/2Px1 | 63A/2Px5 |
| एसपीडी | 20kA/40kA,8/20μs | |
| आउटपुट वितरण | ||
| रेक्टिफायर | सौर मॉड्यूल | |
| आउटपुट वोल्टेज | -42 से -58 वीडीसी,नाम मूल्यः -53.5 वीडीसी | -42 से -58 वीडीसी,नामित मानः -54.5 वीडीसी |
| बैटरी ब्रेकर्स | 125A/2P | |
| लोड ब्रेकर्स | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| डीसी एसपीडी | 20kA/40kA,8/20μs | |
| मॉड्यूल | ||
| रेक्टिफायर मॉड्यूल | सौर मॉड्यूल | |
| इनपुट वोल्ट |
85 से 290VAC, नामित 220VAC |
120 से 420 वीडीसी 340 वीडीसी रेटेड |
| दक्षता | >96% | >96% |
| नामित शक्ति | 3000W ((176 से 290VAC) | 3000W ((200 से 425VAC) |
|
कार्य तापमान |
-10°C से +75°C ((पूरी आउटपुट 55°C से नीचे) | -10°C से +75°C (पूर्ण आउटपुट 50°C से नीचे) |
| नियंत्रक | |
| संकेत इनपुट | 3Al ((2 बैटरी तापमान,1 परिवेश तापमान),2RS485,7 DI |
| अलार्म आउटपुट | 6 शुष्क संपर्क |
| संचार पोर्ट | RS485,SNMP |
| प्रदर्शन मोड | एलसीडी |
| प्रणाली | |
| आयाम (WxDxH) | 482x350.6×9U,≤30kg ((मॉड्यूल के बिना) |
| शीतलन मोड | प्राकृतिक शीतलन |
| रखरखाव मोड | फ्रंट मेंटेनेंस, सपोर्ट मॉड्यूल ग्रेड परिवर्तन |
| सुरक्षा स्तर | IP20 |
| पर्यावरण | |
| परिचालन तापमान | -10°C से +50°C |
| भंडारण तापमान | -40°C से +75°C |
| परिचालन आर्द्रता | 5% से 95% तक (गैर-संक्षेपण) |
|
ऊंचाई |
0 से 4000 मीटर ((यदि ऊंचाई 3000 मीटर से 4000 मीटर के दायरे में है, अधिकतम परिचालन तापमान 200 मीटर की ऊंचाई के साथ 1 डिग्री सेल्सियस कम हो जाता है) |
*अनुकूलित डिजाइन उपलब्ध है।

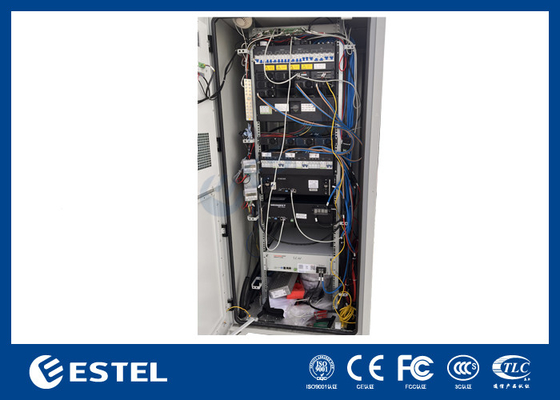

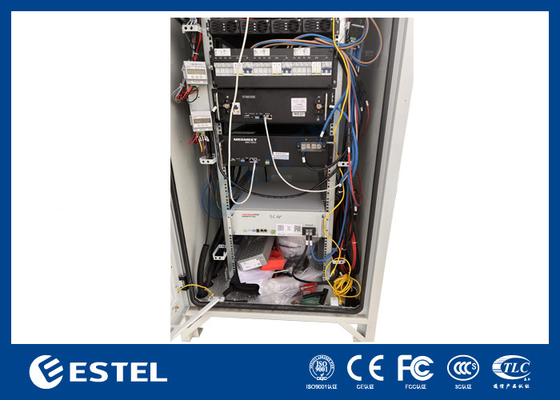

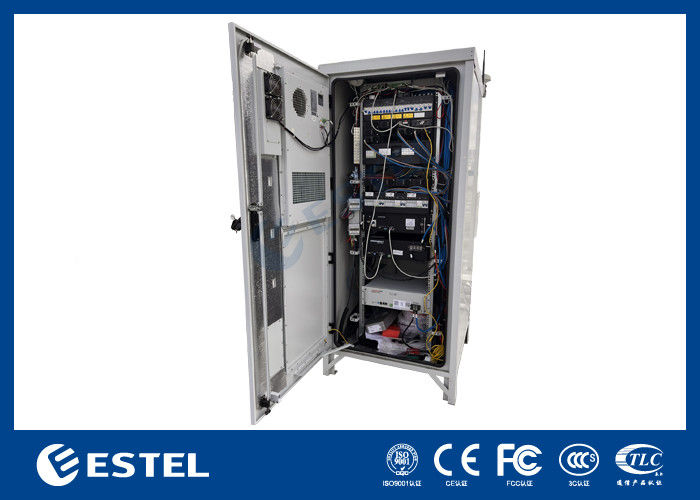

कैबिनेट चित्र:

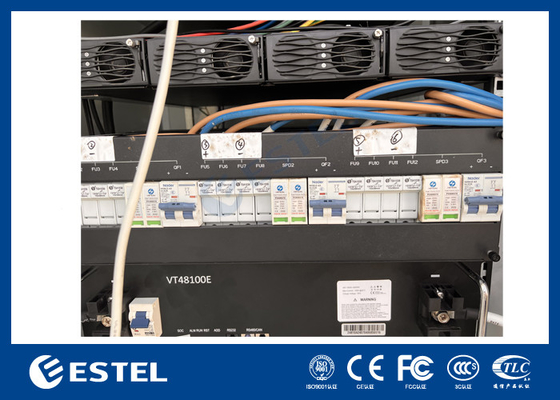

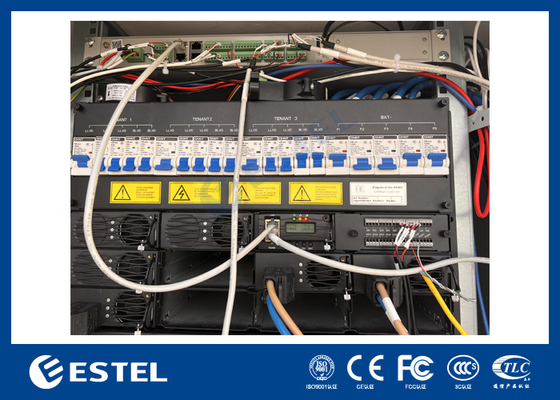

रेक्टिफायर चित्रः
हाइब्रिड सौर प्रणालियों को अक्सर एक बार का निवेश कहा जाता है और यह गलत नहीं है। यह न केवल आपको आने वाले वर्षों में बिजली के बिलों में वृद्धि से बचाता है, बल्किआप ईंधन खरीदने के लिए अपने भाग्य खर्च करने की जरूरत नहीं है क्योंकि वहाँ कोई ईंधन इन संचालित करने के लिए आवश्यक है. इन लाभों के अलावा, आपकी संपत्ति का मूल्य भी बढ़ जाता है एक बार जब आप अपने घर पर इन विश्वसनीय स्रोतों को स्थापित करते हैं। तो अगर हम आपके प्रारंभिक निवेश और आरओआई की तुलना करते हैं, तो यह आपके लिए बहुत अच्छा है।यह सौदा केवल आपको दीर्घकालिक लाभ देगा.
एक बार जब आप हाइब्रिड सोलर सिस्टम स्थापित कर लेते हैं, तो आप गर्व से कह सकते हैं कि आप स्वच्छ और नवीकरणीय ऊर्जा का उपयोग करते हैं। सूर्य की रोशनी ऊर्जा का सबसे स्वच्छ स्रोत है और प्राकृतिक गैस, कोयले या परमाणु ईंधन के विपरीत,इसका उपयोग हमारे ग्रह पर इसकी उपलब्धता को प्रभावित नहीं करता हैइसके अलावा, यह कार्बन पदचिह्न को कम करता है और ऊर्जा उत्पादन का एक स्थायी स्रोत है।
क्या आप अपनी हरित ऊर्जा संक्रमण में अगला कदम उठाने के लिए तैयार हैं? हमारे विशेषज्ञों को अपनी आवश्यकताओं के अनुरूप इष्टतम POWRBANK समाधान का चयन करने में मार्गदर्शन करने देंः
