स्टैंडर्ड 38U आउटडोर डेटा कैबिनेट डीसी एयर कंडीशनर और पहियों के साथ आसान स्थानांतरण के लिए

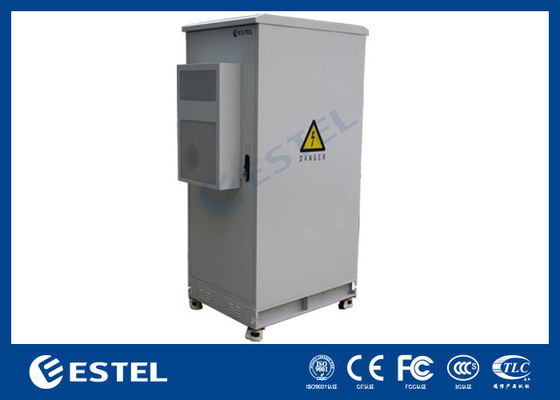

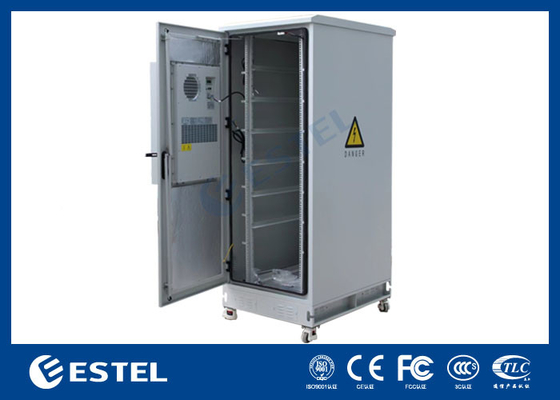

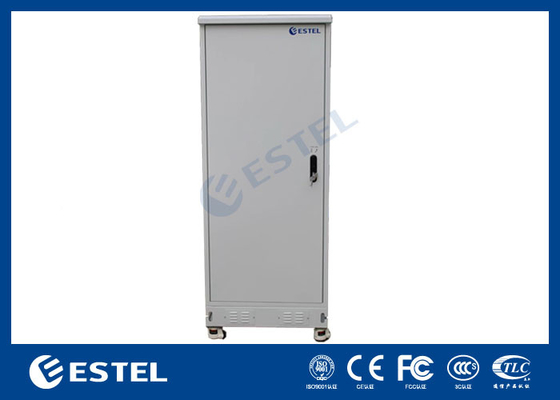

डीसी एयर कंडीशनर और पहियों के साथ 38U आउटडोर डेटा कैबिनेट

यह कैबिनेट 2000 मिमी ऊंचा और 8000 मिमी चौड़ा और 1000 मिमी गहरा है। यह कैबिनेट आउटडोर रैक आवश्यकताओं के लिए अंतिम विकल्प है।

यहाँ संक्षिप्त परिचय है

● भारी-भरकम बाहरी निर्माण

● 38 रैक यूनिट (आरयू), मानक 19 ′′ रेल

● आगे की ओर पहुँच (पीछे की ओर पहुँच वैकल्पिक)

● चोरी रोधी तीन-बिंदु तालाबंदी प्रणाली, समर्थन लटकन

● बाहर का पाउडर कोटिंग, जंग रोधी

● मानक रंगः हल्का ग्रे, RAL7035. अनुकूलित रंग उपलब्ध है

● कैबिनेट के तल पर केबल का प्रवेश

● ग्राउंडिंग बार लगाएं

● दरवाज़े का ढक्कन लगाएं

● नीचे चार पहिया लगाएं

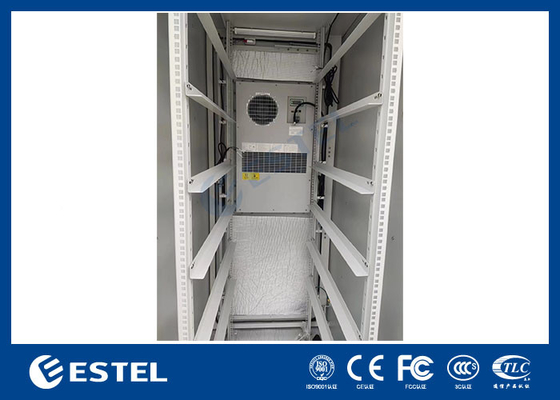

● वैकल्पिक शीतलन समाधान: वेंटिलेशन, एयर कंडीशनर, हीट एक्सचेंजर

नीचे तकनीकी पैरामीटर है

मानक अनुपालन तालिका

कैबिनेट चित्र

एक आउटडोर दूरसंचार कैबिनेट को डिजाइन करने में कई महत्वपूर्ण कदम शामिल हैं ताकि यह सुनिश्चित किया जा सके कि यह टिकाऊ, कार्यात्मक और विभिन्न पर्यावरणीय परिस्थितियों का सामना करने में सक्षम है।ऐसे कैबिनेट के डिजाइन के बारे में एक व्यापक गाइड यहाँ है:

1. विनिर्देशों और आवश्यकताओं को परिभाषित करें

• उद्देश्य और उपयोगः कैबिनेट के प्राथमिक उपयोग को निर्धारित करें, जैसे कि आवास दूरसंचार उपकरण, बिजली की आपूर्ति, या दोनों।
• पर्यावरण की स्थिति: जलवायु, तापमान, आर्द्रता और धूल, पानी या संक्षारक तत्वों के संपर्क में आने की संभावना पर विचार करें।
• आकार और क्षमताः आवश्यक आकार और क्षमता को उस उपकरण के आधार पर निर्धारित करें जिसे रखा जाना है।
• विनियम और मानकः प्रासंगिक उद्योग मानकों और विनियमों का पालन करें, जैसे कि जलरोधक और धूलरोधक के लिए आईपी रेटिंग।

2. सामग्री और निर्माण का चयन करें

• कैबिनेट शरीरः स्थायित्व और संक्षारण प्रतिरोध के लिए जस्ती इस्पात या स्टेनलेस स्टील का प्रयोग करें।
• दरवाज़े और तालेः सुरक्षित, मौसम के प्रतिरोधी ताले और टिकाऊ ताले लगाएं। अतिरिक्त सुरक्षा के लिए तीन-बिंदु ताले लगाने का विचार करें।
• शीतलन प्रणाली: कैबिनेट के भीतर उपयुक्त कार्य तापमान बनाए रखने के लिए एक एयर कंडीशनर या पंखे को स्थापित करें।यह सुनिश्चित करें कि यह बाहरी उपयोग के लिए योग्य है और अपेक्षित पर्यावरणीय परिस्थितियों को संभालने में सक्षम है.
• सील करना: पानी, धूल और अन्य प्रदूषकों के प्रवेश को रोकने के लिए सील और सील का उपयोग करें।

3बिजली आपूर्ति डिजाइन

• विद्युत स्रोतः विद्युत आपूर्ति (एसी/डीसी) के प्रकार, इसकी क्षमता और यह एकीकृत या अलग होगी या नहीं, इस पर निर्णय लें।
• यूपीएस प्रणाली: आउटेज के दौरान बैकअप पावर प्रदान करने के लिए एक अनियंत्रित पावर सप्लाई (यूपीएस) को शामिल करने पर विचार करें।
• बैटरी डिब्बाः कैबिनेट के अंदर एक सुरक्षित, वेंटिलेटेड बैटरी डिब्बे को डिजाइन करें। यह सुनिश्चित करें कि इसे रखरखाव और प्रतिस्थापन के लिए आसानी से पहुँचा जा सके।
• बिजली वितरण: कैबिनेट के भीतर विभिन्न उपकरणों को बिजली प्रबंधित करने और वितरित करने के लिए एक बिजली वितरण इकाई (पीडीयू) शामिल करें।

4. आंतरिक लेआउट और संगठन

• माउंटिंग रेलः दूरसंचार उपकरणों को समायोजित करने के लिए मानक 19 इंच की माउंटिंग रेल स्थापित करें।
• केबल प्रबंधन: कैबिनेट के भीतर केबलों को व्यवस्थित करने और मार्गदर्शिका के लिए केबल ट्रे, क्लिप और गाइड प्रदान करें।
• ग्राउंडिंगः यह सुनिश्चित करें कि कैबिनेट को विद्युत खतरों से बचाने के लिए उचित रूप से ग्राउंड किया गया है।

5पर्यावरण संरक्षण

• जलरोधक: पानी के प्रवेश से बचाने के लिए कम से कम IP55 या उससे अधिक के आईपी रेटिंग का लक्ष्य रखें।
• धूल-प्रूफिंगः कैबिनेट में धूल और मलबे के प्रवेश को रोकने के लिए फिल्टर और सील का प्रयोग करें।
• तापमान नियंत्रणः आंतरिक तापमान की निगरानी और नियंत्रण के लिए तापमान सेंसर और अलार्म शामिल करें।

6सुरक्षा विशेषताएं

• बिजली से सुरक्षा: बिजली के प्रहार से बचाने के लिए बिजली रोधी या अन्य सुरक्षा उपकरण लगाएं।
• अग्नि सुरक्षा: अग्नि प्रतिरोधी सामग्री का उपयोग करने और अग्नि का पता लगाने और बुझाने की प्रणाली को शामिल करने पर विचार करें।
• चेतावनी लेबल और संकेतः संभावित खतरों और संचालन निर्देशों को इंगित करने के लिए स्पष्ट, दृश्य चेतावनी लेबल और संकेत प्रदान करें।

7परीक्षण और सत्यापन

• पर्यावरणीय परीक्षणः कैबिनेट को विभिन्न पर्यावरणीय परिस्थितियों में डालकर यह सुनिश्चित करें कि यह अपेक्षित रूप से कार्य करे।
• कार्यक्षमता परीक्षणः कैबिनेट के भीतर सभी घटकों और प्रणालियों का परीक्षण उनकी कार्यक्षमता और संगतता को सत्यापित करने के लिए किया जाता है।
• अनुपालन परीक्षणः यह सुनिश्चित करें कि कैबिनेट प्रासंगिक उद्योग मानकों और विनियमों का अनुपालन करता है।
