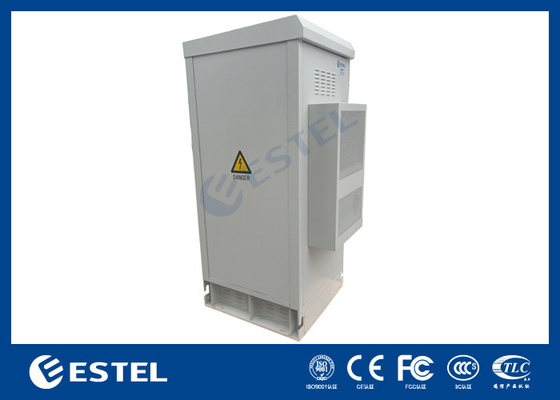

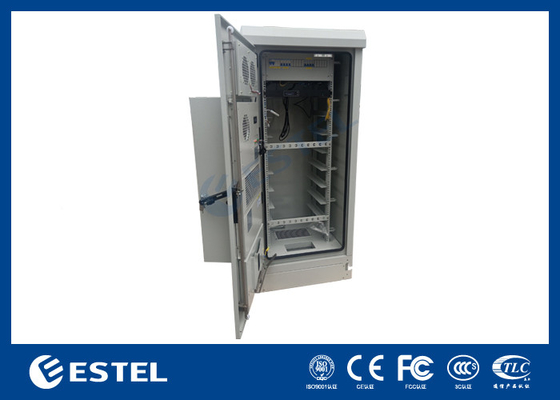

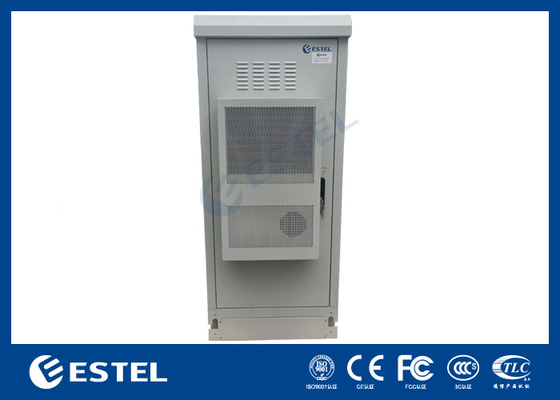

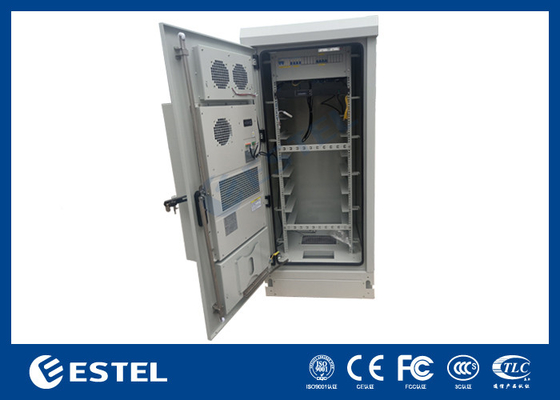

32U IP55 आउटडोर एकीकृत बिजली कैबिनेट बिजली वितरण और निगरानी प्रणाली के साथ
उत्पाद विवरण
बाहरी एकीकृत बिजली कैबिनेट
,बिजली वितरण के साथ पावर कैबिनेट
,निगरानी प्रणाली के साथ पावर कैबिनेट
32U IP55 आउटडोर एकीकृत बिजली कैबिनेट बिजली वितरण और निगरानी प्रणाली के साथ
कैबिनेट तकनीकी मापदंड
| विन्यास | पद | तकनीकी पैरामीटर | |
| कैबिनेट | मॉडल | ET7575175 | |
| सुरक्षा स्तर | IP55 | ||
| बाहरी आयाम | H1750mm×W750mm×D750mm (अनुकूलित किया जा सकता है) | ||
| आंतरिक आयाम | 19 इंच का रेल, 32U | ||
| सामग्री | जस्ती स्टील, 1.2 मिमी मोटाई, एकल दीवार। असर भागों की मोटाईः 2.0 मिमी | ||
| इन्सुलेशन | पीईएफ (वैकल्पिक) | ||
| कोटिंग | पॉलिएस्टर पाउडर कोटिंग | ||
| रंग | RAL7035 | ||
| ताला | चोरी रोधी तीन बिंदु तालाबंदी प्रणाली | ||
| हिंज | आंतरिक हिंज | ||
| स्थापना विकल्प | फर्श पर लगा हुआ | ||
| केबल रूटिंग | कैबिनेट के नीचे से केबल अंदर और बाहर | ||
| रखरखाव | एक सामने का दरवाजा, सामने का रखरखाव | ||
| शीतलन | विकल्प | एसी एयर कंडीशनर | पंखा |
| शीतलन क्षमता | 1500W | 180CFM | |
| इनपुट वोल्ट | 220VAC 50HZ | 48 वीडीसी | |
| संचार | RS485 | / | |
| तापमान नियंत्रक | 48V पंखे के तापमान नियंत्रक | ||
| विद्युत वितरण इकाई | ग्रेड बी बिजली का सबूत | ||
| एसी इनपुट | 63A/2P ×1 (वैकल्पिक) | ||
| एसी आउटपुट | 16A/1P×4 (वैकल्पिक) | ||
| डीसी आउटपुट | 16A/1P×4. (वैकल्पिक) | ||
| सेंसर |
1 x धुआं सेंसर, 1 x पानी सेंसर, 1 एक्स तापमान और आर्द्रता सेंसर, 1 x दरवाजा प्रेषक, 1 एक्स कंपन सेंसर. |
||
| अन्य | प्रकाश के लिए 48 वीडीसी एलईडी लैंप | ||
| पर्यावरण | कार्य तापमान | -40°C ~+55°C (+सौर विकिरण) | |
| भंडारण तापमान | -40°C~+70°C | ||
| कार्यशील आर्द्रता | 5%~95% ((कोई संघनक नहीं) | ||
| कार्य ऊंचाई | 0~4000 मीटर |
||
1.32U दूरसंचार कैबिनेट परिचय
आउटडोर कैबिनेट का व्यापक रूप से दूरसंचार ऑपरेटरों में उपयोग किया जाता है मोबाइल दूरसंचार साइट, आउटडोर छोटे आश्रय, रेलवे विद्युत नियंत्रण कैबिनेट, इलेक्ट्रॉनिक पुलिस, संचार आधार स्टेशन,बाहरी हवा का पता लगाने वाले स्टेशन, सौर नियंत्रण कैबिनेट, आदि
2कैबिनेट विशेषताएं
-प्रवेश संरक्षण IP55 है, हम ग्राहक के वास्तविक के आधार पर IP65 कैबिनेट प्रदान कर सकते हैं।
- भारी गेज जस्ती सामग्री से बना है।
- सामने के दरवाजे का उपयोग मानक तीन बिंदु विरोधी चोरी ताला. दरवाजे ताला एक ऊपरी, मध्य और निचले तीन बिंदु ताला संरचना बनाता है. बड़े क्षेत्र के साथ अलमारी के लिए, ताला बंद कर दिया है.लॉक प्रभाव सुरक्षित और विश्वसनीय है.
- मानक 19 इंच के माउंटिंग पोस्ट.
- स्टील मृत ताला प्रणाली लॉक के साथ सुरक्षित दरवाजे (समर्थन PADLOCK)
-यह "प्रत्यक्ष दफन" द्वारा जमीनी जड़ या जमीनी स्तंभ आधार प्रणाली में स्थापित किया जाता है
-केबल प्रवेश आधार के माध्यम से मानक के रूप में पक्ष या छत प्रवेश के साथ अनुरोध पर उपलब्ध है।
3मंत्रिमंडल के निर्देश
उन लोगों के लिए जो सिर्फ मानक कैबिनेट से अधिक की जरूरत है, इस श्रृंखला भी उपलब्ध विकल्पों के बहुत सारे के साथ वास्तव में अनुकूलित समाधान की सुरक्षा की पेशकश कर सकते हैं,किसी भी इलेक्ट्रॉनिक उपकरण के लिए जलवायु नियंत्रित वातावरण प्रदान करनायह किसी भी इलेक्ट्रॉनिक उपकरण के लिए सुरक्षित, जलवायु नियंत्रित वातावरण प्रदान करता है।
यह बैटरी कैबिनेट 1750 मिमी ऊंचा और 750 मिमी चौड़ा और 750 मिमी गहरा है। यह कैबिनेट आउटडोर रैक आवश्यकताओं के लिए अंतिम विकल्प है।
- तालिका 1 मानक अनुपालन
| मानक | विवरण |
| जीबी/टी 17626.7-1998 | विद्युत चुम्बकीय संगतता |
| GB4706.1 | घरेलू उपकरण और समान उपयोग के साथ विद्युत उपकरण की सुरक्षा। |
| GB4798.1 | विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए आवेदन में विद्यमान पर्यावरणीय स्थितियां - भंडारण |
| GB4798.2 | विद्युत और इलेक्ट्रॉनिक उत्पादों के आवेदन में विद्यमान पर्यावरणीय स्थितियां - परिवहन |
| GB4798.3 | विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए आवेदन में विद्यमान पर्यावरणीय स्थितियां - उपयोग |
कैबिनेट चित्र
एयर कंडीशनर प्रौद्योगिकी पैरामीटर
| पद | नाम | इकाई | पैरामीटर |
| आयाम और स्थापना | शरीर की परिधि का आयाम (ऊंचाई*चौड़ाई*गहनता) | मिमी | 750*450*200 |
|
रूपरेखा आयाम सहित फ्लैंज (ऊंचाई*चौड़ाई*गहनता) |
मिमी | 784*484*200 | |
| वजन | किलो | 24 | |
| स्थापित करने की विधि | दरवाजे पर लगा हुआ | ||
| स्थापित करने की विधि | बाहरी | ||
| पर्यावरण और संरक्षण | कार्य वातावरण का तापमान | °C | -40 से +55 |
| शोर | डीबी ((ए) | 65 | |
| जीवन प्रत्याशा | वर्ष | >10 | |
| आईपी ग्रेड | IP55 | ||
| रेफ्रिजरेंट | R134a | ||
| आरओएचएस प्रमाणन | हाँ | ||
| प्रदर्शन | इनपुट वोल्टेज रेंज | 220±15%VAC~50Hz | |
| शीतलक क्षमता ((L35/L35) | W | 1500 | |
| रेफ्रिजरेटर इनपुट पावर ((L35/L35) | W | 580 | |
| रेफ्रिजरेटर का नामित प्रवाह (L35/L35) | ए | 2.6 | |
| अधिकतम शीतलक धारा | ए | 4.6 | |
| ताप क्षमता (वैकल्पिक) | W | 1000 | |
| आंतरिक परिसंचरण में वायु की मात्रा | m3/h | 320 | |
पैकिंग और शिपिंग
कैबिनेट पैकेज का उपयोग निः शुल्क धूम्रपान लकड़ी का मामला है जो निर्यात के लिए उपयुक्त है। यह पैकेज नमी विरोधी, विरोधी प्रभाव और सुरक्षित परिवहन सुनिश्चित करने के लिए srong है।
-
