40U IP55 जस्ती स्टील बुद्धिमान आउटडोर कैबिनेट 1500W एयर कंडीशनर के साथ
उत्पाद विवरण
जस्ती इस्पात बुद्धिमान आउटडोर कैबिनेट
,40U इंटेलिजेंट आउटडोर कैबिनेट
,एयर कंडीशनर के साथ आउटडोर कैबिनेट
40U IP55 जस्ती स्टील बुद्धिमान आउटडोर कैबिनेट 1500W एयर कंडीशनर के साथ
1संक्षिप्त परिचय
बुद्धिमान आउटडोर कैबिनेट श्रृंखला एक फोम सैंडविच पैनल को 20 मिमी की मोटाई और ईपीएस अग्निरोधक सामग्री के अंदर अपनाती है, जो एक बाहरी बॉक्स से बना है,आंतरिक शीट धातु भागों और सहायक उपकरणयह बॉक्स संरचना में कॉम्पैक्ट है, इसे स्थापित करना आसान है, सीलिंग प्रदर्शन में उत्कृष्ट है, और सुरक्षा ग्रेड में IP55 है।
कैबिनेट को इसके कार्यों के अनुसार उपकरण कैबिनेट, पावर कैबिनेट और बैटरी कैबिनेट में विभाजित किया गया है।
बेस स्टेशन के लिए एकीकृत बाहरी कैबिनेट एकल-बिन कैबिनेट और डबल-बिन कैबिनेट को अपनाता है। एकल-बिन कैबिनेट के आयाम हैंः बाहरी आयाम W x D x H: 900mmx900mmx2100mm
उपकरण कैबिनेटःयह मुख्य रूप से एसी पावर डिस्ट्रीब्यूशन यूनिट, डायनेमिक लूप मॉनिटरिंग यूनिट, सहायक डायरेक्ट-थ्रू फैन और एलईडी लाइटिंग के साथ एकीकृत है।
दरवाजा और ताला:यह मुख्य रूप से एसी बिजली वितरण इकाई, गतिशील लूप निगरानी इकाई, सहायक प्रत्यक्ष-थ्रू प्रशंसक और एलईडी प्रकाश व्यवस्था के साथ एकीकृत है। कैबिनेट दरवाजा एम्बेडेड संरचना को अपनाता है,और दरवाजों के बीच का अंतर कॉम्पैक्ट है. दरवाजा खोलने का कोण> 110 ° है, और कैबिनेट दरवाजे में एक सीमा संरचना होती है। दरवाजे की सीमा डिवाइस का एक सीमा कार्य होता है जब दरवाजा "खुली" स्थिति में होता है।दरवाजे के ताला खींचने की छड़ी और ताला प्लेट की एक तीन बिंदु संरचना को अपनाता है, जो संरचना में मजबूत और चोरी-रोधी में मजबूत है।
2. 40U गैल्वेनाइज्ड स्टील कैबिनेट विशेषताएंः
इनडोर या आउटडोर उपयोग के लिए निर्मित संलग्नक खतरनाक भागों तक पहुंच से कर्मियों को सुरक्षा प्रदान करने के लिए एक डिग्री प्रदान करते हैं।
घोंसले के अंदर उपकरण को ठोस अजनबी वस्तुओं के प्रवेश (गंदगी गिरने) के खिलाफ सुरक्षा प्रदान करने के लिए
पानी के प्रवेश (बारिश, बर्फबारी, बर्फबारी) के कारण उपकरण पर होने वाले हानिकारक प्रभावों के संबंध में एक स्तर की सुरक्षा प्रदान करना;जो बाड़े पर बर्फ के बाहरी गठन से क्षतिग्रस्त नहीं होगा
3एयर कंडीशनर के साथ बाहरी परिसर तकनीकी मापदंडोंः
| पद | प्रकार | तकनीकी पैरामीटर |
| संरचना | आयाम | बाहरी आयामः W×D×H 900×900×2000 मिमी |
| स्वरूप | 1 डिब्बा | |
| उपकरण की स्थापना की विधि | 19 ̊ रैक, 40 यू | |
| दरवाजा | एक सामने का दरवाजा, बाहरी कैबिनेट के लिए विरोधी चोरी तीन बिंदु ताला (समर्थन लटकन) के साथ। | |
| सामग्री | जस्ती इस्पात | |
| प्रवेश सुरक्षा | IP55 | |
| तापमान नियंत्रण | शीतलन | एयर कंडीशनर और प्रशंसक |
| प्रकाश व्यवस्था | एलईडी दीपक | 48 वी एलईडी लैंप |
| तापमान | तापमान | कार्य तापमानः -40°C ~ +55°C |
| भंडारण तापमानः -50°C ~ + 70°C | ||
| परिवहन तापमानः -50°C ~ +70°C | ||
| आर्द्रता | सापेक्ष आर्द्रता | 5% ~ 100% |
| दबाव | वायु दबाव | 62kpa ~ 101kpa (0m ~ 5000m ऊंचाई के समान) |
| विकिरण तीव्रता | सौर विकिरण तीव्रता | 1120 × ((1±5%) W/m2 |
4. बैटरी कैबिनेट सहायक उपकरण सूचीः
| नहीं. | पद | मात्रा | इकाई | विनिर्देश |
| 1 | बाहरी बैटरी कैबिनेट | 1 | पीसी | (1) बाहरी आयामः W×D×H 900×900×2000 मिमी (2) 19 इंच, 40 यू (3) एक सामने का दरवाजा, और बाहरी कैबिनेट के लिए विरोधी चोरी तीन बिंदु ताला (समर्थन लटकन) । |
| 2 | एयर कंडीशनर | 1 | पीसी | शीतलन क्षमताः 1500KW बिजली की आपूर्तिः 48 वीडीसी सामने के दरवाजे पर स्थापित |
| 3 | सहायक प्रत्यक्ष वेंटिलेशन पंखे | 2 | पीसी | DC48V |
| 4 | पर्यावरण निगरानी इकाई | 1 | पीसी | 1U, DC48V, समर्थन SNMP संचार |
| 5 | जल सेंसर | 1 | पीसी | |
| 6 | धुआं सेंसर | 1 | पीसी | |
| 7 | तापमान और आर्द्रता सेंसर | 1 | पीसी | वैकल्पिक |
| 8 | दरवाजा सेंसर | 2 | पीसी | वैकल्पिक |
| 9 | झटका सेंसर | 1 | पीसी | वैकल्पिक |
| 10 | एलईडी लैंप | 2 | पीसी | DC48V |
| 11 | एलईडी लैंप स्विच | 2 | पीसी | एलईडी लैंप को चालू/बंद करने के लिए एक |
| 12 | विद्युत वितरण इकाई | 1 | पीसी | ग्रेड बी बिजली प्रतिरोधी एसी इनपुटः 63A/2P×1; एसी आउटपुटः 16A/1P×4; डीसी आउटपुटः 16A/1P×4 इनपुट वोल्टेजः 48 वीडीसी |
| 13 | पैकेज | 1 | पीसी | लकड़ी का मामला |

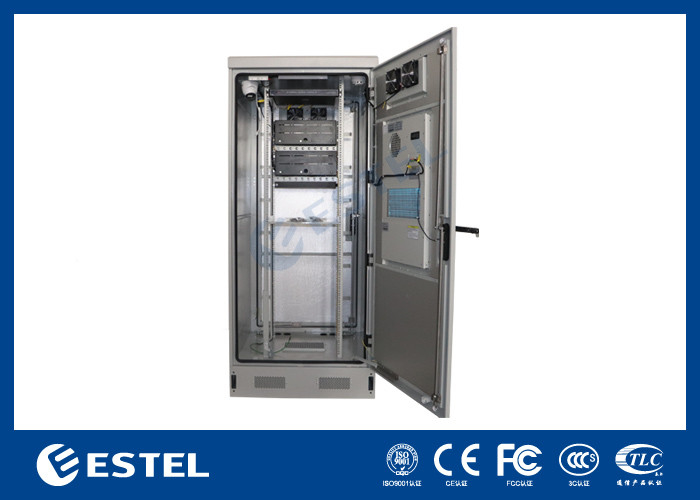

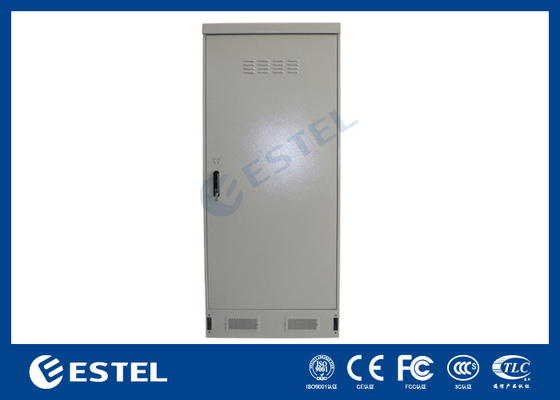

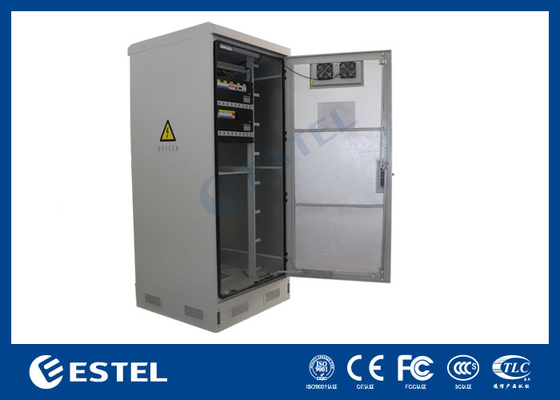

5संलग्नक चित्र:
6मुख्य विशेषताएं
- बॉक्स में धूल से बचाव, सूर्य संरक्षण, वर्षा संरक्षण आदि की विशेषताएं हैं, और यह बाहरी वातावरण के लिए पूरी तरह से अनुकूलित है।
- उपकरण कैबिनेट गर्मी अपव्यय के लिए वातानुकूलन को अपनाता है (हीट एक्सचेंजर को भी गर्मी अपव्यय उपकरण के रूप में चुना जा सकता है), MTBF ≥ 50000h के साथ।
- कैबिनेट में प्रकाश व्यवस्था के उपकरण हैं।
- कैबिनेट का लेआउट उचित है, और केबल की शुरूआत, निर्धारण और ग्राउंडिंग संचालन और रखरखाव के लिए सुविधाजनक हैं; पावर लाइन,सिग्नल लाइन और ऑप्टिकल केबल में स्वतंत्र इनलेट छेद होते हैं, जो एक दूसरे में हस्तक्षेप नहीं करेंगे।
- कैबिनेट में प्रयुक्त केबल ज्वाला retardant सामग्री से बने होते हैं।
-
