सिंगल फेज 220Vac 19-इंच रेक्टिफायर 23.2KW पावर सप्लाई सिस्टम हॉट-स्वैप करने योग्य मॉड्यूल के साथ
उत्पाद विवरण
220Vac 19-इंच रेक्टिफायर
,हॉट-स्वैप करने योग्य मॉड्यूल 19-इंच रेक्टिफायर
,23.2KW बिजली आपूर्ति प्रणाली
एकल चरण 220Vac 23.2KW बिजली आपूर्ति प्रणाली 19-इंच मानक सुधारक
1दूरसंचार विद्युत प्रणाली विवरण:
| मूल स्थानः शेन्ज़ेन, चीन (महाद्वीप) | एकल चरण 220Vac |
| ब्रांड नाम: ESTEL | 48V ((40~58Vdc समायोज्य) |
| मॉडल संख्याः EVCSE48200 | आउटपुट पावरः 23.2 किलोवाट |
| उत्पाद का नामःएसी/डीसी पावर सिस्टम | इनपुट आवृत्तिः50/60Hz±10% |
| प्रमाणनः ISO9001, CE, 3C, FCC, TLC | आउटपुट करंटः50-400A |
| आवेदनः संचरण उपकरण,उपग्रह संचार ग्राउंड स्टेशन | पावर फैक्टरः ≥099 |
| वजनः 15 किलोग्राम | समानांतर में वर्तमान साझाकरणः ≤±3% |
| बैटरी इनपुटः 100A*2 | वोल्टेज स्थिरता सटीकताः ≤±0.6% |
| लोड आउटपुटः (10-63)A*10 | दक्षताः ≥91% |
2रेक्टिफायर सिस्टम विवरण
EVCSE48400 में VSM-B कंट्रोल मॉड्यूल, VRM48 रेक्टिफायर मॉड्यूल आदि होते हैं और इसमें AC-DC डिस्ट्रीब्यूशन यूनिट होती है। इसकी क्षमता रेक को रेक्टिफायर के साथ जोड़कर 48V/50A~400A तक पहुंच सकती है।
1) रेक्टिफायर मॉड्यूल सक्रिय शक्ति कारक मुआवजा प्रौद्योगिकी को अपनाता है, और शक्ति कारक मूल्य 0 तक पहुंचता है।99.
2) एसी इनपुट वोल्टेज का सामान्य कार्य दायरा 90-290 वी, सिंगल फेज, (323 वी~480 वी एसी, 3 फेज) तक व्यापक है।
3) रेक्टिफायर मॉड्यूल फुल-ब्रिज सॉफ्ट-स्विचिंग तकनीक को अपनाता है, और दक्षता 96% तक है।
4) स्मार्ट बैटरी प्रबंधन। लोड पावर-ऑफ और बैटरी कम वोल्टेज सुरक्षा (LVLD+LVBD) और माध्यमिक पावर-ऑफ (द्वितीय पावर स्विच) कार्य हैं,जो तापमान मुआवजे जैसे कार्यों को महसूस कर सकते हैं, स्वचालित समानांतर और फ्लोटिंग चार्ज नियंत्रण, स्वचालित वोल्टेज विनियमन, बैटरी क्षमता गणना, और ऑनलाइन बैटरी परीक्षण।
5) रेक्टिफायर मॉड्यूल गैर-क्षतिग्रस्त गर्म-स्वैप करने योग्य तकनीक, प्लग एंड प्ले को अपनाता है, और प्रतिस्थापन समय 1 मिनट से कम है।
6) नेटवर्क डिजाइन, कई संचार इंटरफेस (जैसे RS485, सूखी संपर्क), लचीला नेटवर्किंग, वास्तविक सीमित स्थानीय और दूरस्थ निगरानी, अनियंत्रित प्रदान करता है।
7) एसी और डीसी पक्षों के लिए बिजली सुरक्षा डिजाइन, आंधी क्षेत्रों के लिए उपयुक्त।
8) दोष सुरक्षा और दोष अलार्म कार्यों का समर्थन करें।
9) अनुकूल संचालन और रखरखाव दीवार के खिलाफ स्थापित किया जा सकता है, प्रभावी रूप से अंतरिक्ष की बचत।
10) अति कम विकिरण। उन्नत विद्युत चुम्बकीय संगतता डिजाइन को अपनाएं।
3रेक्टिफायर नियंत्रण मॉड्यूलतकनीकी मापदंड
| इनपुट | |
| नामित उछाल | एकल चरण 220Vac |
| ऑपरेशन वोल्टेज रेंज | 90~300Vac |
| वर्तमान | ≤ 18.5A |
| आवृत्ति | 50/60 हर्ट्ज±10% |
| शक्ति कारक | ≥0.99 |
| आउटपुट | |
| वोल्टेज | 48V ((40~58Vdc समायोज्य) |
| वर्तमान | 50A@58 |
| समानांतर में वर्तमान साझाकरण | ≤±3% |
| वोल्टेज स्थिरता सटीकता | ≤±0.6% |
| सुरक्षा | ओवर वोल्टेज, ओवर करंट, आउटपुट शॉर्ट सर्किट और ओवर तापमान |
| अन्य आंकड़े | |
| दक्षता | ≥92% |
| शीतलन मोड | फैन शीतलन |
| परिचालन तापमान | -10~+55°C |
| सुरक्षा वर्ग की डिग्री | IP20 |
| रिपल वोल्टेज | ≤200mVpp |
| फॉस्फोमेट्रिक शोर | ≤2mVrms |
| भार प्रभाव | ≤±0.5% |
| भार प्रभाव का पुनर्स्थापना समय | ≤200μs |
| स्रोत प्रभाव | ≤±0.1% |
| आयाम (मिमी) | 106 ((W) ×218 ((D) ×83.8 ((H) |
| वजन | 2.2 किलोग्राम |
| ईएमसी | |
| उत्सर्जन | एसी इनपुट EN50081-1 और EN50081-2 के अनुसार; डीसी आउटपुट EN50081-2 के अनुसार |
| प्रतिरक्षा | EN50081-1, EN50081-2 के अनुसार |
| सुरक्षा | IEC950, EN60950, EN41003, UL1950, AS/NZ3260 के अनुसार |
3मॉडल EVCSE48400 संचालन सिद्धांत
सामान्य परिस्थितियों में, रेक्टिफायर मॉड्यूल और वितरण इकाई के प्रत्येक पैरामीटर को निगरानी मॉड्यूल के नियंत्रण में रखा जाता है, जो पूर्व निर्धारित पैरामीटर या उपयोगकर्ता के आदेशों के अनुसार काम करता है।यदि एसी बिजली की खराबी, प्रणाली बैटरी से संचालित किया जाएगा. बैटरी के निर्वहन के साथ, बैटरी के टर्मिनल वोल्टेज घटने के लिए शुरू होता है. जब बैटरी वोल्टेज 42V ± 0.5V से कम है,निगरानी मॉड्यूल वोल्टेज अलार्म संकेत के तहत बैटरी रिपोर्ट और लोड आउटपुट काटता है, तो बिजली प्रणाली काम करना बंद कर देता है. जब बाहरी एसी मुख्य बहाल, प्रणाली सामान्य काम की स्थिति में फिर से शुरू हो जाएगा. (सभी ऊपर की निगरानी डेटा सिस्टम डिफ़ॉल्ट मान है कि उपयोगकर्ताओं को रीसेट कर सकते हैं).
4. सुधारक अनुप्रयोग
(1) एकीकरण की पहुँच
(2) इनडोर वितरण और विस्तार प्रणाली
(3) मोबाइल स्टेशन और विस्तार कवरेज प्रणाली
(4) डब्ल्यूएलएएन
(5) उपग्रह संचार ग्राउंड स्टेशन और माइक्रोवेव संचार स्टेशन
(6) कमजोर धारा वितरण कक्ष
(7) अन्य एसी/डीसी निर्बाध विद्युत प्रणाली
5हमारे वितरण एजेंट
माल को समुद्र मार्ग, वायु मार्ग, कुरियर मार्ग, भूमि मार्ग, रेल मार्ग आदि से भेजा जा सकता है।
निम्नलिखित डिलीवरी एजेंट के अलावा, हम भी चीन में सबसे अच्छी कीमत के साथ डिलीवरी एजेंट के लिए देख सकते हैं अगर आप हमें आप के लिए क्या करने की जरूरत है.

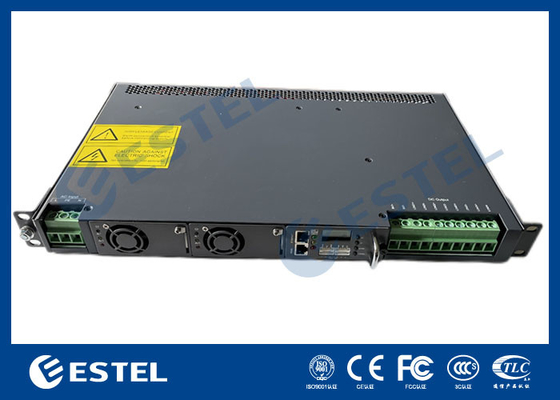

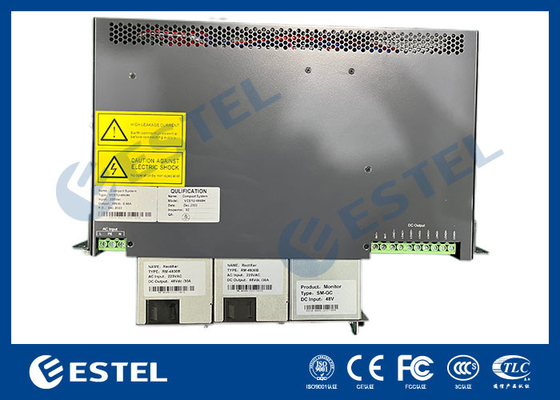

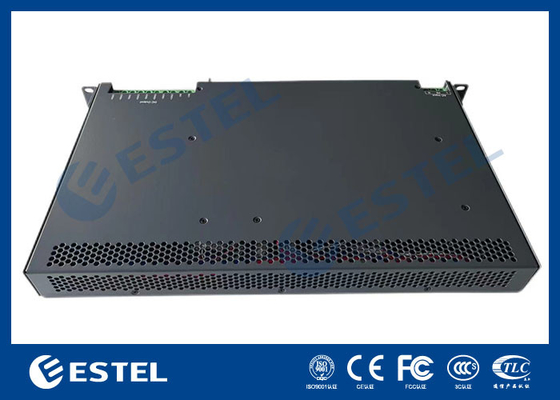

6उत्पाद चित्र:
-
