IP55 सुरक्षा स्तर के साथ बैटरी और बिजली वितरण इकाई के साथ बाहरी एकीकृत कैबिनेट
उत्पाद विवरण
पीडीयू के साथ बाहरी एकीकृत कैबिनेट
,बैटरी के साथ बाहरी एकीकृत कैबिनेट
,IP55 बाहरी एकीकृत कैबिनेट
IP55 सुरक्षा स्तर के साथ बैटरी और बिजली वितरण इकाई के साथ बाहरी एकीकृत कैबिनेट
ET80130221-BA के लिए तकनीकी मापदंड
| विन्यास | पद | तकनीकी पैरामीटर |
| कैबिनेट | मॉडल | ET80130221-BA |
| सुरक्षा स्तर | IP55 | |
| बाहरी आयाम | H2210mm × W800mm × D1300mm | |
| आंतरिक आयाम | ऊपरी 19 इंच 33U नीचे 1 परत बैटरी कैबिनेट | |
| सामग्री |
जस्ती स्टील, 1.2 मिमी मोटाई, एकल दीवार। असर भागों की मोटाईः 2.0 मिमी |
|
| इन्सुलेशन | 20 मिमी पीईएफ | |
| कोटिंग | पॉलिएस्टर पाउडर कोटिंग | |
| रंग | RAL7035 | |
| दरवाजा | एक सामने का दरवाजा, एक पीछे का दरवाजा, विरोधी चोरी तीन-बिंदु ताला, समर्थन लटकन | |
| हिंज | आंतरिक हिंज | |
| स्थापना विकल्प | फर्श पर लगा हुआ | |
| केबल रूटिंग | कैबिनेट के नीचे से केबल अंदर और बाहर | |
| शीतलन | एयर कंडीशनर 2000W 48VDC | |
| प्रशंसक 12038 48VDC | ||
| विद्युत वितरण इकाई |
एसी स्विचबोर्ड,अस्थायी वोल्टेज डिप्रेसर डायोड के साथ (SPD 80KA) पावर ग्रिड और डीजल जनरेटर (L1, L2, N, G) 120V नेमा 5-15R 2 सोकेट 1 डबल ब्रेकर 100A 2 सिंगल ब्रेकर 64A 3 सिंगल ब्रेकर 30A वितरण इकाई इनपुट वोल्टेजःAC 220V (L1, L2, N और G) 60Hz एकल चरण (L1, L2, N ग्राउंड कनेक्शन) विद्युत जनरेटर कनेक्शन इनपुट वोल्टेजः AC 220V (L1, L2, N और G) 60Hz |
|
| अन्य | 48 वीडीसी एलईडी लैंप | |
| पर्यावरण | कार्य तापमान | -40°C~+55°C (+सौर विकिरण) |
| भंडारण तापमान | -40°C~+70°C | |
| कार्यशील आर्द्रता | 5%~95% ((कोई संघनक नहीं) | |
| कार्य ऊंचाई | 0~4000 मीटर | |
1.ET80130221-BAविनिर्देशः
एक आउटडोर एकीकृत कैबिनेट एक उपकरण है जो एक बैटरी और एक पावर डिस्ट्रीब्यूशन यूनिट (पीडीयू) को एक आउटडोर वातावरण में बिजली वितरण और सुरक्षा प्रदान करने के लिए एकीकृत करता है।
मुख्य कार्य:
बैटरी: बिजली की आपूर्ति बंद होने की स्थिति में डिवाइस को कुछ समय के लिए काम करना जारी रखने के लिए बिजली का बैकअप प्रदान करती है।
पावर डिस्ट्रीब्यूशन यूनिट (पीडीयू): पावर सप्लाई से डिवाइस या सिस्टम को पावर वितरित करती है और ओवरलोड सुरक्षा और शॉर्ट सर्किट सुरक्षा प्रदान करती है।
विशेषताएं:
जलरोधी और धूलरोधी: आमतौर पर IP55 या IP65 जलरोधी और धूलरोधी ग्रेड के साथ, बाहरी कठोर वातावरण के अनुकूल।
गर्मी फैलाव प्रदर्शनः उच्च तापमान वातावरण में आंतरिक उपकरणों के सामान्य संचालन को सुनिश्चित करने के लिए अंतर्निहित एयर कंडीशनर/फैन या अन्य गर्मी फैलाव उपकरण।
क्षमताः यह विभिन्न क्षमताओं के कैबिनेट प्रदान कर सकता है, जैसे कि 18u, 22u, 27u, 32u, 42u, आदि।
अनुकूलनः आकार, रंग, कार्य आदि सहित उपयोगकर्ता की जरूरतों के अनुसार अनुकूलित किया जा सकता है।
सहायक उपकरण सूची
| नहीं. | पद | मात्रा | इकाई | विनिर्देश |
| 1 | आउटडोर यूपीएस कैबिनेट | 1 | सेट |
(1) बाहरी आयाम: W×D×H 800×1300×2210mm (2) एक डिब्बा: ऊपरी भाग उपकरण डिब्बा है, निचला भाग बैटरी डिब्बा है। (3) एक सामने के दरवाजे के साथ, और बाहरी कैबिनेट के लिए विशेष ताला (समर्थन लटकन) (4) जस्ती स्टील, सैंडविच संरचना पैनल, थर्मल इन्सुलेशन के साथ डबल दीवार (5) आंतरिक दीवार और बाहरी दीवार के बीच गर्मी इन्सुलेशन है। इन्सुलेशन सामग्री पीईएफ है। |
| 2 |
एयर कंडीशनर (उपकरण खण्ड के लिए शीतलन) |
1 | सेट | शीतलन क्षमताः 2000W; बिजली की आपूर्तिः DC48V |
| 3 | पंखा | 1 | सेट | बिजली की आपूर्तिः DC48V |
| 4 | एलईडी लैंप सेंसर | 1 | पीसी | एलईडी लैंप को चालू/बंद करने के लिए प्रयोग किया जाता है |
| 5 | एलईडी लैंप | 1 | पीसी | DC48V |
| 6 | विद्युत वितरण इकाई | 1 | सेट |
एसी स्विचबोर्ड,अस्थायी वोल्टेज डिप्रेसर डायोड के साथ (SPD 80KA) पावर ग्रिड और डीजल जनरेटर (L1, L2, N, G) 120V नेमा 5-15R 2 सोकेट 1 डबल ब्रेकर 100A 2 सिंगल ब्रेकर 64A 3 सिंगल ब्रेकर 30A वितरण इकाई इनपुट वोल्टेजःAC 220V (L1, L2, N और G) 60Hz एकल चरण (L1, L2, N ग्राउंड कनेक्शन) विद्युत जनरेटर कनेक्शन इनपुट वोल्टेजः AC 220V (L1, L2, N और G) 60Hz |
| 7 | पैकेज | 1 | सेट | लकड़ी का मामला |
2विशेषता
(1) कैबिनेट धूल, धूप और वर्षा प्रतिरोधी है, जिसका उपयोग बाहरी वातावरण में किया जाता है।
(2) कैबिनेट शीतलनः एयर कंडीशनर.
(3) कैबिनेट का लेआउट उचित है, जिससे केबल तक पहुंच, फिक्सिंग और ग्राउंडिंग में आसानी होगी। पावर केबल, सिग्नल केबल और ऑप्टिकल केबल के लिए अलग-अलग केबल इनलेट हैं।
(4) कैबिनेट में प्रयुक्त सभी केबल ज्वाला retardant सामग्री से बने होते हैं।
(5) कैबिनेट में ग्राउंडिंग बार शामिल है
3आवेदन
ET80130221-BA आउटडोर पावर कैबिनेट दूरसंचार बिजली प्रणाली और बैटरी रखने के लिए है, मुख्य रूप से वायरलेस संचार बेस स्टेशन में प्रयोग किया जाता है, जैसे कि 4G प्रणाली,संचार/नेटवर्क एकीकृत सेवा, पहुँच/प्रसारण स्विचिंग स्टेशन, आपातकालीन संचार/प्रसारण आदि।
4आयाम आरेख

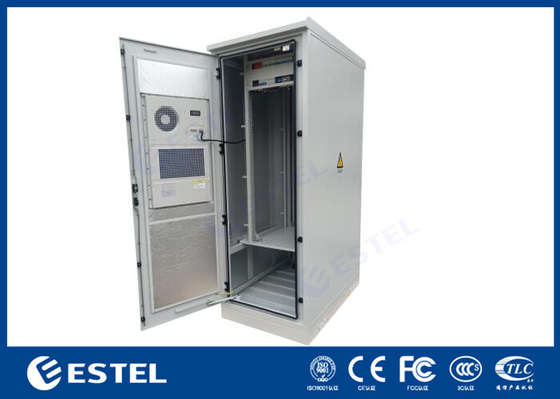

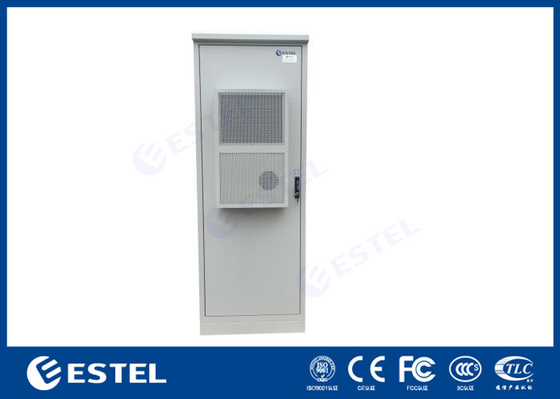

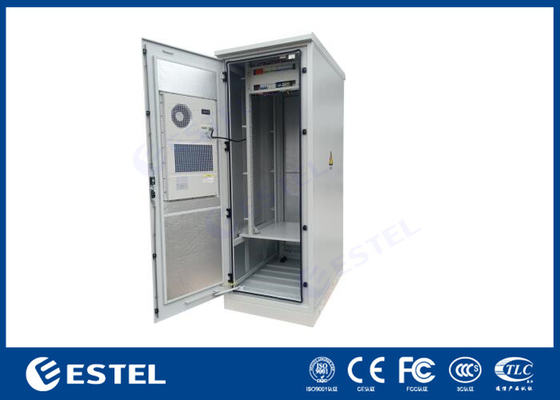

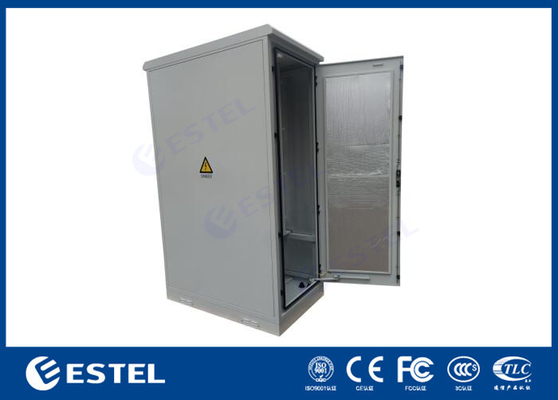

5कैबिनेट चित्र
-
