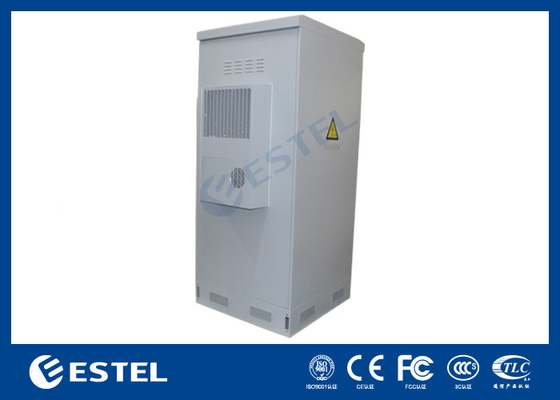

निगरानी इकाई और तापमान नियंत्रक के साथ एकीकृत बुद्धिमान आउटडोर

1.आउटडोर एकीकृत दूरसंचार कैबिनेट परिचय

तकनीकी मापदंड

आउटडोर कैबिनेट सामान की सूची

2. बुद्धिमान आउटडोर परिचय

बुद्धिमान आउटडोर एकीकृत कैबिनेट श्रृंखला मुख्य रूप से वायरलेस संचार बेस स्टेशनों के लिए उपयोग किया जाता है, जिसमें नई पीढ़ी की 3 जी / 4 जी प्रणाली, संचार / नेटवर्क एकीकृत सेवाएं,पहुँच/प्रसारण स्विचिंग स्टेशन, आपातकालीन संचार/प्रसारण आदि।

3संरचना

बुद्धिमान आउटडोर कैबिनेट श्रृंखला एक फोम सैंडविच पैनल को 20 मिमी की मोटाई और ईपीएस अग्निरोधक सामग्री के अंदर अपनाती है, जो एक बाहरी बॉक्स से बना है,आंतरिक शीट धातु भागों और सहायक उपकरणयह बॉक्स संरचना में कॉम्पैक्ट है, इसे स्थापित करना आसान है, सीलिंग प्रदर्शन में उत्कृष्ट है, और सुरक्षा ग्रेड में IP55 है।

कैबिनेट को इसके कार्यों के अनुसार उपकरण कैबिनेट, पावर कैबिनेट और बैटरी कैबिनेट में विभाजित किया गया है।

बेस स्टेशन के लिए एकीकृत बाहरी कैबिनेट एकल-बिन कैबिनेट और डबल-बिन कैबिनेट को अपनाता है। एकल-बिन कैबिनेट के आयाम हैंः बाहरी आयाम W x D x H: 900mmx900mmx2100mm

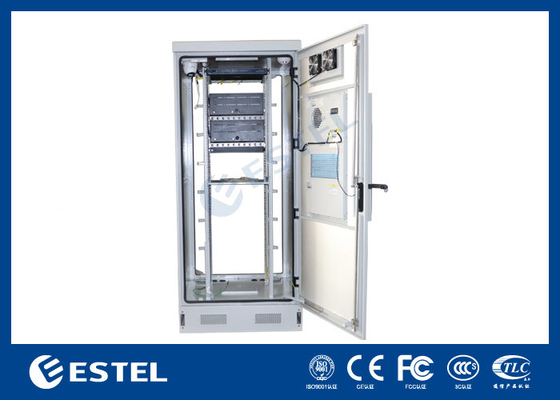

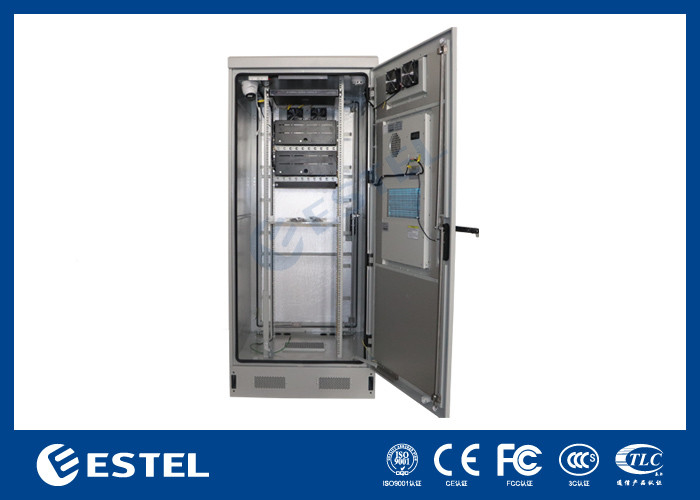

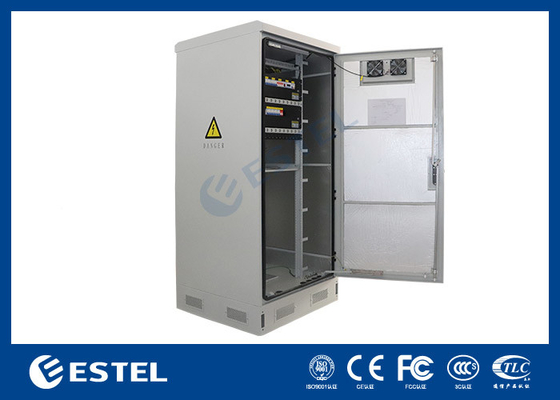

उपकरण कैबिनेट: यह मुख्य रूप से एसी पावर डिस्ट्रीब्यूशन यूनिट, डायनामिक लूप मॉनिटरिंग यूनिट, सहायक डायरेक्ट-थ्रू फैन और एलईडी लाइटिंग के साथ एकीकृत है।

दरवाजा और तालाःयह मुख्य रूप से एसी बिजली वितरण इकाई, गतिशील लूप निगरानी इकाई, सहायक प्रत्यक्ष-थ्रू प्रशंसक और एलईडी प्रकाश व्यवस्था के साथ एकीकृत है। कैबिनेट दरवाजा एम्बेडेड संरचना को अपनाता है,और दरवाजों के बीच की खाई कॉम्पैक्ट है. दरवाजा खोलने का कोण> 110 ° है, और कैबिनेट दरवाजे में एक सीमा संरचना होती है। दरवाजे की सीमा डिवाइस का एक सीमा कार्य होता है जब दरवाजा "खुली" स्थिति में होता है।दरवाजे के ताला खींचने की छड़ी और ताला प्लेट की एक तीन बिंदु संरचना को अपनाता है, जो संरचना में मजबूत और चोरी-रोधी में मजबूत है।

समग्र व्यवस्थाः

चित्रः

4संरचनात्मक तकनीकी संकेतक

(1) कैबिनेट मानक 19 इंच रैक, 21 इंच रैक और बैटरी रैक के साथ स्थापित किया जा सकता है।की आवश्यकताओं को पूराऔर;

(2) कैबिनेट में संरचना और असर कनेक्शन के रूप में एंटी-लॉसिंग डिवाइस के साथ थ्रेडेड कनेक्शन का उपयोग किया जाता है। कैबिनेट बॉडी को तय करने के लिए एंकर बोल्ट गर्म डुबकी गैल्वेनाइज्ड बोल्ट हैं;नाइट या नाइट नट क्रम में व्यवस्थित किए जाने चाहिए, और इसमें कोई टेढ़ा सिर, फटा हुआ सिर और ढीलापन नहीं होना चाहिए। नाइटिंग सतह खोखली, विकृत या क्षतिग्रस्त नहीं है।

2.2 दरवाजे और दरवाजे की सीमा

A कैबिनेट के दरवाजे में एक ऊर्ध्वाधर hinged दरवाजा संरचना का उपयोग किया जाता है।

B दरवाजे की सीमा यंत्र में एक सीमा कार्य होता है जब दरवाजा "खुला" अवस्था में होता है।

C. दरवाजा खोलने पर दरवाजे की सीमा यंत्र स्वचालित रूप से सीमा कार्य को सक्रिय करता है और दरवाजा बंद करने पर सीमा कार्य को मैन्युअल रूप से रद्द करता है।

D जब दरवाजा पूरी तरह से खुला हो, तो अधिकतम खोलने का कोण 110 से अधिक हो।

दरवाजे और दरवाजे की सीमा के उपकरण 1000 बार खोलने/बंद करने के बाद अत्यधिक पहनने के बिना अच्छी स्थिति में हैं।

F दरवाज़े की सीमा यंत्र सीमा स्थिति के तहत 22 मीटर/सेकंड की हवा द्वारा दरवाज़े को खोलने और बंद करने के कारण होने वाले स्थैतिक भार का सामना कर सकता है, बिना यांत्रिक क्षति या कार्य विफलता के।

5वेंटिलेशन खिड़की और फिल्टर स्क्रीन का डिजाइन

1वेंटिलेशन खिड़की के हवा के आउटलेट पर 1 मिमी की मोटाई और 16 जाल के विनिर्देश के साथ एक स्टेनलेस स्टील जाल वेल्डेड है।जिसका कार्य कीटों और असंगत जानवरों के आक्रमण को रोकने का हैवेंटिलेशन खिड़की के हवा के इनलेट के अंदर एक जंग प्रतिरोधी धूल प्रतिरोधी जाल घटक है।धूल प्रतिरोधी जाल घटक 10 मिमी की मोटाई और 30 पीपीआई के विनिर्देश के साथ एक फिल्टर है. फिल्टर जाल को फोल्ड किए गए समर्थन जाल के साथ फोल्ड किया जाता है, और फिल्टर एल्यूमीनियम प्लेट फ्रेम में तय किया जाता है। पूरा धूलरोधी नेट असेंबली आसान रखरखाव के लिए मॉड्यूलर डिजाइन को अपनाता है।

2पंखे के हवा के आउटलेट को दरवाजे के पैनल पर बनाया गया है। पंखे के हवा के आउटलेट और कैबिनेट को 35 डिग्री के ऊर्ध्वाधर कोण के साथ लैवर्स के रूप में बनाया गया है।बारिश का पानी नीचे की ओर बहता हैइसी समय, वायु निकासी में एक द्वितीयक संरचना है जिससे वर्षा जल को संरचना में बहने से रोका जा सकता है।

6वायरिंग डिजाइन और ग्राउंडिंग सुरक्षा

वायरिंग डिजाइन

(1) फीडर और अन्य बाहरी केबलों को नीचे से लगाया जाना चाहिए।

(२) एकाधिक मानकीकृत अलमारियों के बीच आंतरिक वायरिंग अलमारियों के बाहर आधार के वायरिंग मोड को अपनाती है;

(3) एसी लाइन, डीसी लाइन, सिग्नल लाइन और ग्राउंड वायर को अलग-अलग रूट किया जाना चाहिए और बाँधा जाना चाहिए।

(4) कैबिनेट के नीचे तार के माध्यम से जाने वाले छेद और तार के माध्यम से जाने वाले रबर के छल्ले के साथ डिज़ाइन किया गया है।कैबिनेट स्तंभ एक तार गुजरने छेद के साथ बनाया गया है और उद्घाटन burr के बिना पॉलिश किया गया है.

घूंघट से सुरक्षा

1. कैबिनेट ग्राउंडिंग बार से सुसज्जित है, जो एंटी-कोरोशन कोटिंग के साथ तांबे की बार से बना है, जिसका अनुभागीय क्षेत्रफल 50mm2 है,और उपयुक्त आकार के 10 कनेक्टिंग पेंच छेद और संबंधित पेंच आरक्षित हैं;
2. कैबिनेट के धातु भाग आपस में जुड़े हुए हैं और ग्राउंडिंग बार से जुड़े हुए हैं। किसी भी दो बिंदुओं के बीच कनेक्शन प्रतिरोध 0.1 Ω से कम है;
3. कैबिनेट में अन्य उपकरणों की सुरक्षात्मक जमीन को ग्राउंडिंग बार से जोड़ा जाता है;
4. कैबिनेट में सभी ग्राउंडिंग तार राष्ट्रीय मानक पीले-हरे रंग के केबल को अपनाते हैं, और 4mm2 के अनुभागीय क्षेत्र के साथ तांबे के कोर तार
5. ग्राउंडिंग कनेक्शन बिंदु में स्पष्ट ग्राउंडिंग मार्क्स होते हैं;
6. कैबिनेट और कैबिनेट में स्थित उपकरणों की सुरक्षा सुनिश्चित करने के लिए कैबिनेट को बाहरी ग्राउंडिंग सिस्टम से जोड़ा जाना चाहिए।और बेस स्टेशन के लिए बिजली सुरक्षा और ग्राउंडिंग के लिए QB-W-011-2007 तकनीकी विनिर्देश के प्रासंगिक प्रावधानों को पूरा करें.

चोरी रोधी डिजाइन

दरवाजे के ताले की चोरी रोधी डिजाइन

चोरी रोधी तालाब का बर्बरता प्रतिरोध GA/T 73-1994 में कक्षा B की आवश्यकताओं को पूरा करता है, जैसा कि चित्र में दिखाया गया है।

चोरी रोधी ताला और दरवाजे के फ्रेम में चोरी रोधी तीन-बिंदु संरचना का प्रयोग किया जाता है।

कनेक्शन की मजबूती

• ढीला होने से बचाने वाले उपकरण के साथ घुमावदार कनेक्शन का उपयोग संरचनात्मक और भार-रहन कनेक्शन के रूप में किया जाता है। कैबिनेट शरीर को ठीक करने के लिए एंकर बोल्ट गर्म-डुबकी जस्ती बोल्ट होते हैं।कनेक्शन ठोस है और कोई गायब कनेक्शन या आभासी कनेक्शन नहीं है;
• नाइट या नाइट नट्स को क्रम में व्यवस्थित किया जाना चाहिए, और इसमें कोई टेढ़ा सिर, दरारें और ढीलापन नहीं होना चाहिए। नाइटिंग सतह खोखली, विकृत या क्षतिग्रस्त नहीं होनी चाहिए;
• दरवाजे का हिंज आंतरिक हिंज मोड को अपनाता है।

कोटिंग रंग

कैबिनेट सतह कोटिंग का रंग सफेद ग्रे (RAL7035) है। यदि नगरपालिका निर्माण की विशेष आवश्यकताएं हैं, तो नगरपालिका निर्माण द्वारा आवश्यक रंग का भी उपयोग किया जा सकता है।कोटिंग GB/T 3181-2008 की आवश्यकताओं को पूरा करती है.

7मुख्य विशेषताएं

• बॉक्स में धूल से बचाव, सूर्य संरक्षण, वर्षा संरक्षण आदि की विशेषताएं हैं, और यह बाहरी वातावरण के लिए पूरी तरह से अनुकूलित है।
• उपकरण कैबिनेट गर्मी अपव्यय के लिए वातानुकूलन को अपनाता है (हीट एक्सचेंजर भी गर्मी अपव्यय उपकरण के रूप में चुना जा सकता है), MTBF ≥ 50000h के साथ।
• कैबिनेट में प्रकाश व्यवस्था के उपकरण हैं।
• कैबिनेट का लेआउट उचित है, और केबल की शुरूआत, निर्धारण और ग्राउंडिंग संचालन और रखरखाव के लिए सुविधाजनक हैं; पावर लाइन,सिग्नल लाइन और ऑप्टिकल केबल में स्वतंत्र इनलेट छेद होते हैं, जो एक दूसरे में हस्तक्षेप नहीं करेंगे।
• कैबिनेट में प्रयुक्त केबल ज्वाला retardant सामग्री से बने होते हैं।

8मुख्य तकनीकी प्रदर्शन संकेतक

• 8.1 सेवा की स्थितिः परिवेश का तापमानः - 40 °C ~ + 70 °C;परिवेश आर्द्रताः ≤ 95% (+40 °C पर);वायुमंडलीय दबावः 70KPa~106KPa.
• 8.2 सामग्री: जस्ती प्लेट+सैंडविच प्लेट
• 8.3 सतह उपचार: डिग्रिसेशन, जंग हटाने, जंग रोकने और फॉस्फेटिंग (या गैल्वनाइजिंग), प्लास्टिक छिड़काव।
• 8.4 कैबिनेट लेयरिंग ≥ 600 kg.
• 8.5 कैबिनेट सुरक्षा ग्रेडः IP55.
• 8.6 लौ retardant: GB5169.7 परीक्षण A की आवश्यकताओं को पूरा करता है.
• 8.7 इन्सुलेशन प्रतिरोध: ग्राउंडिंग डिवाइस और बॉक्स धातु के बीच इन्सुलेशन प्रतिरोध 2X104 M Ω/500V (DC) से कम नहीं होना चाहिए.
• 8.8 प्रतिरोध वोल्टेजः ग्राउंडिंग डिवाइस और बॉक्स धातु के काम के बीच प्रतिरोध वोल्टेज 3000V (DC)/1min से कम नहीं होना चाहिए।
• 8.9 यांत्रिक मजबूतीः प्रत्येक सतह 980N से अधिक ऊर्ध्वाधर दबाव सहन करती है, और सबसे बाहरी छोर दरवाजे को खोलने के बाद 200N से अधिक ऊर्ध्वाधर दबाव सहन करता है।

9. नीचे की स्थापना ड्राइंग
