सौर ऊर्जा और बिजली प्रणाली के साथ हाइब्रिड पावर कैबिनेट 40U 19 इंच मानक कैबिनेट
उत्पाद विवरण
40U 19 इंच का आउटडोर संलग्नक
,सौर ऊर्जा 19 इंच आउटडोर संलग्नक
,19 इंच का आउटडोर पावर कैबिनेट
सौर ऊर्जा और बिजली प्रणाली के साथ हाइब्रिड पावर कैबिनेट 40U 19 इंच मानक कैबिनेट
हाइब्रिड पावर कैबिनेट परिचय:
हाइब्रिड पावर कैबिनेट आधुनिक कंप्यूटिंग और इलेक्ट्रॉनिक्स प्रणालियों में बिजली वितरण और प्रबंधन को अनुकूलित करने के लिए डिज़ाइन किया गया एक अत्याधुनिक समाधान है। उन्नत हाइब्रिड पावर तकनीक को शामिल करते हुए,यह कैबिनेट बुद्धिमान नियंत्रण और बिजली उत्पादन के विनियमन प्रदान करता है, ऊर्जा दक्षता और प्रणाली स्थिरता दोनों सुनिश्चित करता है।
हाइब्रिड पावर कैबिनेट की मुख्य विशेषताएं और लाभ निम्नलिखित हैंः
- बुद्धिमान बिजली प्रबंधन:
- हाइब्रिड पावर कैबिनेट एक परिष्कृत बिजली प्रबंधन प्रणाली का उपयोग करता है जो वास्तविक समय में सिस्टम के कार्यभार और बिजली की खपत की निगरानी करता है।
- इस जानकारी के आधार पर, कैबिनेट स्वचालित रूप से विभिन्न घटकों के लिए शक्ति आवंटन को समायोजित करता है, इष्टतम प्रदर्शन बनाए रखते हुए ऊर्जा दक्षता को अधिकतम करता है।
- हाइब्रिड पावर टेक्नोलॉजीः
- हाइब्रिड पावर कैबिनेट के मूल में इसकी अभिनव हाइब्रिड पावर तकनीक निहित है।
- यह तकनीक विभिन्न बिजली स्रोतों या मोडों के बीच बुद्धिमान स्विचिंग की अनुमति देती है, जैसे एकीकृत ग्राफिक्स और समर्पित ग्राफिक्स कार्ड के बीच।
- इसके परिणामस्वरूप कम तीव्रता वाले कार्यों के दौरान ऊर्जा की महत्वपूर्ण बचत होती है, जबकि आवश्यकता पड़ने पर उत्कृष्ट प्रदर्शन प्रदान करता है।
40U मानक 19 इंच आउटडोर संलग्नक हाइब्रिड पावर कैबिनेट
| विन्यास सूची | |
| बाहरी आकार |
800mm ((W) x940mm ((D) x2050mm ((H) (तापमान विनियमन प्रोप्लुशन शामिल हैं) |
| कवर क्षेत्र | 800mm ((W) x700mm ((D) |
| आधार की ऊँचाई | 150 मिमी |
| वजन | ≤ 130 किलोग्राम (सजावट और बैटरी को छोड़कर) |
| उपयोगकर्ता स्थान | 37U |
| सामग्री |
दीवार:1.2 मिमी जस्ती स्टील शीट दरवाजा:1.5 मिमी जस्ती स्टील शीट |
| ताला | तीन बिंदु विरोधी चोरी ताला, यूरोप मानक और कोर, बदल सकते हैं या खुद से मिलान लटकन |
| तारों की स्थिति | नीचे और बाहर |
| तारों के छेद | 10xφ36 |
|
सुरक्षा स्तर |
IP55 |
| तापमान नियंत्रण की जानकारी | |
|
उपकरण डिब्बा |
मोडः हीट एक्सचेंजर ताप अपव्यय दक्षता:200W/K नामित वोल्टेज:48VDC नामित शक्ति:520W |
|
बैटरी कम्पोस्ट |
मोडःDC एयर कंडीशनर शीतलन क्षमता (L35/L35):500W नामित वोल्टेज:48VDC बिजली की खपत (L35/L35):160W |
40U मानक 19 इंच आउटडोर संलग्नक हाइब्रिड पावर कैबिनेटः
यह हाइब्रिड पावर सिस्टम के लिए 19 इंच का सब-रैक है, फाइबर और माइक्रोवेव ट्रांसमिशन, एक्सेस डिवाइस, स्विच की महत्वपूर्ण अनुप्रयोग आवश्यकताओं को पूरा करने के लिए 5 यू ऊंचाई कॉम्पैक्ट डिजाइन के साथ।
सिस्टम की अधिकतम शक्ति 150A है,एसी इनपुट/डीसी इनपुट/बैटरी/लोड एमसीबी के साथ।
रेक्टिफायरमुख्य विशेषताएं:
·विस्तृत इनपुट वोल्टेज रेंजः रेक्टिफायर के लिए 85 से 290VAC और MPPT के लिए 120 से 420VDC
·सिधा करनेवाला,एमपीपीटी और नियंत्रक गर्म प्लग करने योग्य,आसान और त्वरित ऑनलाइन रखरखाव हैं
·कम परिचालन लागत के लिए 96% तक उच्च दक्षता
·ईथरनेट,एसएनएमपी,मोडबस और आरएस485 संचार इंटरफेस का समर्थन करता है
| इनपुट वितरण | ||
| एसी | डीसी | |
| इनपुट मोड | 220VAC एकल-चरण | 120VDC से 425VDC |
| इनपुट आवृत्ति | 45 से 65 हर्ट्ज,नामित मानः50 हर्ट्ज/60 हर्ट्ज | / |
| इनपुट क्षमता | 63A/2Px1 | 63A/2Px5 |
| एसपीडी | 20kA/40kA,8/20μs | |
| आउटपुट वितरण | ||
| रेक्टिफायर | सौर मॉड्यूल | |
| आउटपुट वोल्टेज | -42 से -58 वीडीसी,नाम मूल्यः -53.5 वीडीसी | -42 से -58 वीडीसी,नामित मानः -54.5 वीडीसी |
| बैटरी ब्रेकर्स | 125A/2P | |
| लोड ब्रेकर | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| डीसी एसपीडी | 20kA/40kA,8/20μs | |
| मॉड्यूल | ||
| रेक्टिफायर मॉड्यूल | सौर मॉड्यूल | |
| इनपुट वोल्ट |
85 से 290VAC, नामित 220VAC |
120 से 420 वीडीसी, 340 वीडीसी |
| दक्षता | >96% | >96% |
| नामित शक्ति | 3000W ((176 से 290VAC) | 3000W ((200 से 425VAC) |
|
कार्य तापमान |
-10°C से +75°C ((पूरी आउटपुट 55°C से नीचे) | -10°C से +75°C (पूर्ण आउटपुट 50°C से नीचे) |
| नियंत्रक | |
| सिग्नल इनपुट | 3Al ((2 बैटरी तापमान,1 परिवेश तापमान),2RS485,7 DI |
| अलार्म आउटपुट | 6 शुष्क संपर्क |
| संचार पोर्ट | RS485,SNMP |
| प्रदर्शन मोड | एलसीडी |
| प्रणाली | |
| आयाम (WxDxH) | 482x350.6×9U,≤30kg ((मॉड्यूल के बिना) |
| शीतलन मोड | प्राकृतिक शीतलन |
| रखरखाव मोड | फ्रंट मेंटेनेंस, सपोर्ट मॉड्यूल ग्रेड परिवर्तन |
| सुरक्षा स्तर | IP20 |
| पर्यावरण | |
| परिचालन तापमान | -10°C से +50°C |
| भंडारण तापमान | -40°C से +75°C |
| परिचालन आर्द्रता | 5% से 95% तक (गैर संक्षेपण) |
|
ऊंचाई |
0 से 4000 मीटर ((यदि ऊंचाई 3000 मीटर से 4000 मीटर के दायरे में है, अधिकतम परिचालन तापमान 200 मीटर की ऊंचाई के साथ 1 डिग्री सेल्सियस कम हो जाता है) |
*अनुकूलित डिजाइन उपलब्ध है।

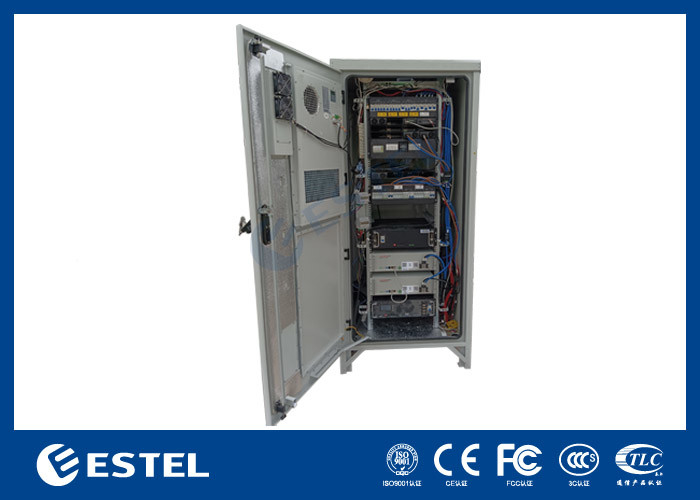

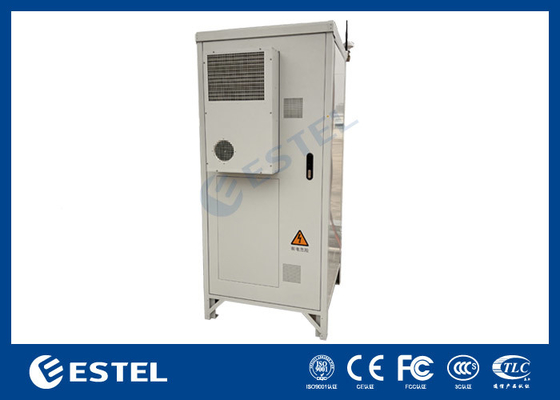

कैबिनेट चित्र:
रेक्टिफायर चित्रः
आईपी परिभाषा
IP55/IP65
IP55= घोंसले की विशेषताएंः
धूल, तेल और अन्य गैर संक्षारक सामग्री से पूर्ण सुरक्षा
संलग्न उपकरणों के संपर्क से पूर्ण सुरक्षा
पानी से सुरक्षा, किसी भी दिशा से संलग्नक के खिलाफ एक नोजल द्वारा प्रक्षेपित पानी तक
दीवार पर लगाए जाने वाले, स्वतंत्र खड़े, खलिहान, और टेलीग्राफ पोल माउंट में उपलब्ध
सिल्क-स्क्रीनिंग लोगो, एनोडाइजिंग या उत्कीर्णन सेवाएं उपलब्ध हैं
IP65= घेरों की विशेषताएंः
धूल, तेल और अन्य गैर संक्षारक सामग्री से पूर्ण सुरक्षा
संलग्न उपकरणों के संपर्क से पूर्ण सुरक्षा
पानी से सुरक्षा, किसी भी दिशा से संलग्नक के खिलाफ एक नोजल द्वारा प्रक्षेपित पानी तक
दीवार पर लगाए जाने वाले, स्वतंत्र खड़े, खलिहान, और टेलीग्राफ पोल माउंट में उपलब्ध
सिल्क-स्क्रीनिंग लोगो, एनोडाइजिंग या उत्कीर्णन सेवाएं उपलब्ध हैं
कटआउट,इन्सुलेशन, हिंज, लॉक या लॉक के साथ कस्टम
कैबिनेट विशेषताएंः
| विशेषताएं | विवरण |
|
मॉड्यूल विशेषता
|
सौर मॉड्यूल में अधिकतम पावर पॉइंट ट्रैकिंग फ़ंक्शन है। अधिकतम पावर पॉइंट ट्रैकिंग सटीकता 99.5% से अधिक है |
| रेक्टिफायर मॉड्यूल सक्रिय शक्ति कारक मुआवजा प्रौद्योगिकी को अपनाता है, शक्ति कारक मूल्य 0 तक है।99 | |
| रेक्टिफायर मॉड्यूल की अधिकतम दक्षता 93% से अधिक है | |
| सौर मॉड्यूल की अधिकतम दक्षता 95% से अधिक है | |
| सौर मॉड्यूल और रेक्टिफायर मॉड्यूल में उच्च शक्ति घनत्व है | |
| सौर मॉड्यूल और रेक्टिफायर मॉड्यूल गैर-विनाशकारी हॉट स्वैप तकनीक को अपनाते हैं, यानी प्लग-एंड-प्ले। सौर मॉड्यूल और रेक्टिफायर मॉड्यूल को बदलने में एक मिनट से भी कम समय लगता है | |
| सौर मॉड्यूल और रेक्टिफायर मॉड्यूल में आउटपुट ओवर वोल्टेज सुरक्षा कार्य है, जिसमें हार्डवेयर ओवर वोल्टेज सुरक्षा और सॉफ्टवेयर ओवर वोल्टेज सुरक्षा शामिल है।और सॉफ्टवेयर ओवर वोल्टेज सुरक्षा विकल्प के लिए दो मोड है: पहली बार ओवर वोल्टेज लॉकडाउन मोड, चौथी बार ओवर वोल्टेज लॉकडाउन मोड | |
| बैटरी प्रबंधन | बेहतरीन बैटरी प्रबंधन: बैटरी सुरक्षा, और कार्य जैसे स्वचालित वोल्टेज विनियमन, स्टेपलेस करंट लिमिटिंग, बैटरी क्षमता गणना,स्वचालित समानांतर/फ्लोट शुल्क रूपांतरण, ऑनलाइन बैटरी परीक्षण। |
| प्रकाश और बिजली का पूरक प्रबंधन | प्रकाश/बिजली के पूरक प्रबंधन का सही कार्य, जो सौर ऊर्जा आपूर्ति की प्राथमिकता प्राप्त कर सकता है और सौर ऊर्जा के उपयोग को अधिकतम कर सकता है |
| शक्ति सांख्यिकी | लोड बिजली की खपत, सौर ऊर्जा से उत्पन्न ऊर्जा, नेटवर्क से उत्पन्न ऊर्जा, डीजी से उत्पन्न ऊर्जा, बैटरी डिस्चार्ज, बैटरी चार्ज |
| डेटा रिकॉर्ड |
ऐतिहासिक आंकड़ों का 90 दिन का रिकॉर्ड, ऐतिहासिक आंकड़े अपलोड किए जा सकते हैं। इतिहास अलार्म के 200 रिकॉर्ड, बैटरी परीक्षण डेटा के 10 समूह |
| अलार्म कार्य | पूर्ण दोष सुरक्षा और दोष अलार्म कार्य |
| नेटवर्क डिजाइन |
नेटवर्क लचीलापन के लिए सूखे संपर्क और अन्य संचार बंदरगाह प्रदान करना; निकटतम अंत सॉफ्टवेयर उन्नयन और अनियंत्रित संचालन को सक्षम करना |
| मानवीकृत संचालन इंटरफ़ेस |
एलसीडी को 15 डिग्री के कोण के साथ डिज़ाइन किया गया है, जो उपयोगकर्ता के संचालन के लिए अधिक सहज और सुविधाजनक है। एलसीडी के माध्यम से सिस्टम के परिचालन मापदंडों, सांख्यिकी और ऐतिहासिक अलार्म की जांच करें। एलसीडी के माध्यम से प्रणाली को मैन्युअल रूप से नियंत्रित करें |
| बिजली से सुरक्षा | एसी और डीसी पक्षों पर पूर्ण बिजली सुरक्षा डिजाइन |
| ऊर्जा-बचत डिजाइन | यह प्रणाली, रेक्टिफायर मॉड्यूल के नींद ऊर्जा-बचत कार्य के अतिरिक्त, सौर ऊर्जा के उपयोग को भी समर्थन देती है और भार के लिए सौर ऊर्जा इनपुट के उपयोग को प्राथमिकता देती है, सौर ऊर्जा का पूर्ण उपयोग करती है,ऊर्जा की बचत और ग्रीनहाउस गैस उत्सर्जन को कम करना |
| बाहरी प्रकार | सिस्टम सुरक्षा स्तर IP55 तक है, बाहर इस्तेमाल किया जा सकता है। प्रणाली कॉम्पैक्ट और स्थापित करने में आसान है |
|
प्रणाली
|
प्रणाली में सभी उपकरण सामने रखरखाव का समर्थन करते हैं |
| प्रणाली रेक्टिफायर मॉड्यूल नींद प्रौद्योगिकी, दोहरी स्थिर राज्य contactor, कम शक्ति शंट और प्रशंसक गति समायोज्य प्रौद्योगिकी को अपनाता है, और अधिक प्रमुख ऊर्जा की बचत समारोह है | |
| वैकल्पिक एसी हीटर प्रणाली कम तापमान में विश्वसनीयता से काम करता है | |
| दूरस्थ निगरानी | मॉडम जीपीआरएस फ़ंक्शन के साथ कॉन्फ़िगर किया गया है जो इंटरनेट सर्वर को डेटा प्रदान करके दूरस्थ निगरानी का एहसास कर सकता है |
-
