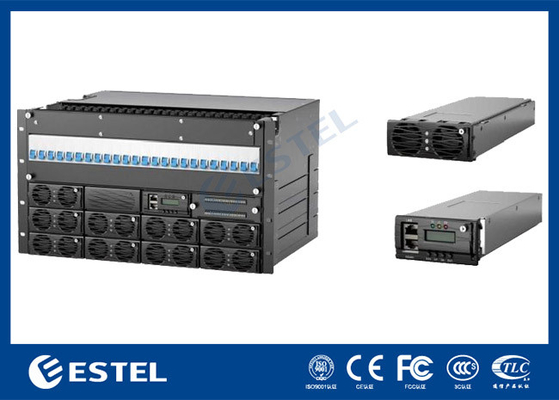

DC48V 450A बैकअप पावर सप्लाई सिस्टम 19-इंच 6U मानक रेक्टिफायर पावर दूरसंचार कैबिनेट
उत्पाद विवरण
19-इंच टेलीकॉम रेक्टिफायर सिस्टम
,DC48V बैकअप पावर सप्लाई सिस्टम
,रेक्टिफायर पावर दूरसंचार कैबिनेट
19 इंच के मानक रेक्टिफायर पावर दूरसंचार कैबिनेट के लिए बैकअप पावर सप्लाई सिस्टम
1. 6U 27KW रेक्टिफायर सिस्टम
"48VDC रेक्टिफायर सिस्टम" आमतौर पर एक DC पावर सिस्टम को संदर्भित करता है जो 48 वोल्ट (VDC) आउटपुट करता है। ऐसी प्रणालियों का आमतौर पर दूरसंचार में उपयोग किया जाता है,
डाटा सेंटर, औद्योगिक नियंत्रण और अन्य अनुप्रयोगों के लिए स्थिर डीसी बिजली की आवश्यकता होती है।
इस प्रणाली का प्रमुख घटक, रेक्टिफायर मुख्य रूप से वैकल्पिक धारा (एसी) विद्युत को DC विद्युत में परिवर्तित करने के लिए कार्य करता है।
ET48450 में वितरण इकाई, रेक्टिफायर मॉड्यूल, रूपांतरण मॉड्यूल, निगरानी मॉड्यूल शामिल हैं। मानक नीचे दी गई तालिका के अनुसार हैः
| विन्यास | रेक्टिफायर मॉड्यूल | टिप्पणी |
| मानक | GB 4943 | विवरण के लिए, कृपया मॉड्यूल के विनिर्देश देखें |
| मानक | IEC/EN 62368-1 | |
| मानक | EN 55032 कक्षा A,GR1089 अंक 4,R3-10, R3-11, R3-12 कक्षा B उत्तरी अमेरिका द्वारा प्रमाणित | |
| मानक | EN300386,CLASSA |
2. 5U 27KW रेक्टिफायर सिस्टम त्वरित विवरण:
| एसी वितरण | डीसी वितरण | ||
| इनपुट मोड | 380VAC तीन चरण | आउटपुट वोल्टेज | 42 से -58 वीडीसी,नामित मानः-53.5 वीडीसी |
| इनपुट क्षमता | 63A | लोड ब्रेकर |
LLVD:63A/1Px8; LLVD2:63A/1Px8 BLVD:63A/1Px8, डिफ़ॉल्ट रूप से कोई सर्किट ब्रेकर नहीं, उपयोगकर्ता स्वयं विन्यास |
| इनपुट आवृत्ति | 45 से 66 हर्ट्ज,नामित मानः50 हर्ट्ज/60 हर्ट्ज | एसपीडी | 10kA/20kA,8/20μs |
| रेक्टिफायर | नियंत्रक | ||
| इनपुट वोल्ट | 85 से 290VAC,नामित 220VAC | ऊंचाई | 3Al ((2 बैटरी तापमान,1 परिवेश तापमान) 2 RS485,7 D |
| दक्षता | >96% | सिग्नल इनपुट | 6 शुष्क संपर्क |
| नामित शक्ति | 3000W ((176 से 290VAC | संचार पोर्ट | RS485,SNMP |
| कार्य तापमान | -10°C से +75°C ((पूरी आउटपुट 55°C से नीचे) | प्रदर्शन मोड | एलसीडी |
| प्रणाली | पर्यावरण | ||
| शीतलन मोड | प्राकृतिक शीतलन | परिचालन तापमान | 10°C से +55°C |
| केबलिंग मोड | ऊपरी प्रवेश और ऊपरी निकास | भंडारण तापमान | 40°C से +75°C तक |
| रखरखाव मोड | सामने का रखरखाव | परिचालन आर्द्रता | 5% से 95% तक (गैर-संक्षेपण) |
|
सुरक्षा स्तर |
IP20 |
ऊंचाई |
0 से 4000 मीटर ((यदि ऊंचाई 3000 मीटर से 4000 मीटर के दायरे में है, अधिकतम परिचालन तापमान 200 मीटर की ऊंचाई के साथ 1 डिग्री सेल्सियस कम हो जाता है) |
उत्पाद की विशेषता
1) रेक्टिफायर मॉड्यूल सक्रिय शक्ति कारक मुआवजा प्रौद्योगिकी को अपनाता है, और शक्ति कारक मूल्य 0 तक पहुंचता है।99.
2) एसी इनपुट वोल्टेज का सामान्य कार्य दायरा 90-290 वी, सिंगल फेज, (323 वी~480 वी एसी, 3 फेज) तक व्यापक है।
3) रेक्टिफायर मॉड्यूल फुल-ब्रिज सॉफ्ट-स्विचिंग तकनीक को अपनाता है और दक्षता 96% तक है।
4) स्मार्ट बैटरी प्रबंधन। लोड पावर-ऑफ और बैटरी कम वोल्टेज सुरक्षा (LVLD+LVBD) और माध्यमिक पावर-ऑफ (द्वितीय पावर स्विच) कार्य हैं,जो तापमान मुआवजे जैसे कार्यों को महसूस कर सकते हैं, स्वचालित समानांतर और फ्लोटिंग चार्ज नियंत्रण, स्वचालित वोल्टेज विनियमन, बैटरी क्षमता गणना, और ऑनलाइन बैटरी परीक्षण।
5) रेक्टिफायर मॉड्यूल गैर-हानिकारक गर्म-स्वैप करने योग्य तकनीक, प्लग एंड प्ले को अपनाता है, और प्रतिस्थापन समय 1 मिनट से कम है।
6) नेटवर्क डिजाइन, कई संचार इंटरफेस (जैसे RS485, सूखी संपर्क), लचीला नेटवर्किंग, वास्तविक सीमित स्थानीय और दूरस्थ निगरानी, अनियंत्रित प्रदान करता है।
7) एसी और डीसी पक्षों के लिए बिजली सुरक्षा डिजाइन, आंधी क्षेत्रों के लिए उपयुक्त।
8) दोष सुरक्षा और दोष अलार्म कार्यों का समर्थन करें।
9) अनुकूल संचालन और रखरखाव दीवार के खिलाफ स्थापित किया जा सकता है, प्रभावी रूप से अंतरिक्ष की बचत।
10) अति कम विकिरण। उन्नत विद्युत चुम्बकीय संगतता डिजाइन को अपनाएं।

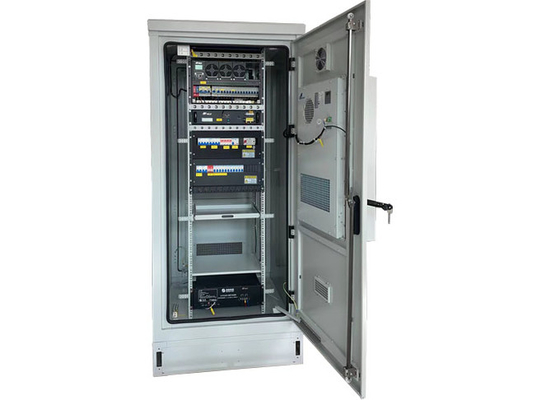

3. रेक्टिफायर सिस्टम के चित्र:
-
