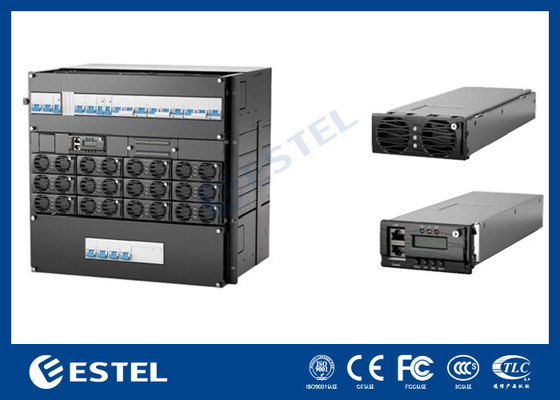

10U निर्बाध विद्युत आपूर्ति 36KW 48VDC रेक्टिफायर सिस्टम स्विच मोड टेलीकॉम बैकअप के लिए
उत्पाद विवरण
10U निर्बाध विद्युत आपूर्ति
,36 किलोवाट 48 वीडीसी रेक्टिफायर सिस्टम
,दूरसंचार बैकअप सुधारक प्रणाली
निर्बाध विद्युत आपूर्ति 10U 36KW 48VDC दूरसंचार बैकअप के लिए सुधारक प्रणाली स्विच मोड
1. 10U 36KW रेक्टिफायर सिस्टम
एक रेक्टिफायर सिस्टम वैकल्पिक धारा (एसी) को निरंतर धारा (डीसी) में परिवर्तित करता है और बैटरी को चार्ज करने के लिए आवश्यक शक्ति प्रदान करता है।एस्टेल के रेक्टिफायर, उन्नत नियंत्रण और निगरानी सुविधाओं के साथ संयुक्त, पूंजी और परिचालन दोनों खर्चों को कम करने में मदद करता है।हमारे रेक्टिफायर सिस्टम अंतरिक्ष और वजन की आवश्यकताओं को पूरा करते हुए उत्कृष्ट शक्ति घनत्व का दावावे अन्य उपकरणों के लिए बहुत जगह छोड़ते हैं और पैकेजिंग और परिवहन लागत में बचत करते हैं।उनकी उच्च दक्षता कुल ऊर्जा खपत को कम करती है और कार्बन पदचिह्न को कम करती है.
एम्बेडेड कम्युनिकेशन पावर सप्लाई सिस्टम (रेक्टिफायर सिस्टम) छोटे प्रोग्राम-नियंत्रित स्विच, एक्सेस नेटवर्क, ट्रांसमिशन उपकरण, मोबाइल कम्युनिकेशन,उपग्रह संचार ग्राउंड स्टेशन, माइक्रोवेव संचार बिजली की आपूर्ति, और यह भी अन्य संचार उपकरणों के लिए बिजली की आपूर्ति के लिए इस्तेमाल किया जा सकता है।मॉनिटरिंग मॉड्यूल द्वारा रेक्टिफायर मॉड्यूल और पावर डिस्ट्रीब्यूशन यूनिट के विभिन्न मापदंडों को नियंत्रित किया जाता है, और अपने पूर्व निर्धारित मापदंडों या उपयोगकर्ता आदेशों के अनुसार काम करते हैं। यदि बिजली की आपूर्ति विफल हो जाती है, तो सिस्टम इस समय बैटरी से संचालित होगा।बैटरी टर्मिनल वोल्टेज गिरने लगती है. जब बैटरी वोल्टेज 46V dc (अलार्म वैल्यू सेट किया जा सकता है) बैटरी कम वोल्टेज अलार्म बिंदु मॉनिटर से से कम है, निगरानी मॉड्यूल एक अलार्म रिपोर्ट करता है।सीधे लोड आउटपुट बंद करें, पूरी मशीन काम नहीं करती है. जब बाहरी मुख्य शक्ति बहाल की जाती है, तो प्रणाली सामान्य संचालन को फिर से शुरू करती है.
ET48600 में वितरण इकाई, रेक्टिफायर मॉड्यूल, रूपांतरण मॉड्यूल, निगरानी मॉड्यूल शामिल हैं। मानक नीचे दी गई तालिका के अनुसार हैः
| विन्यास | रेक्टिफायर मॉड्यूल | टिप्पणी |
| मानक | GB 4943 | विवरण के लिए, कृपया मॉड्यूल के विनिर्देश देखें |
| मानक | IEC/EN 62368-1 | |
| मानक | EN 55032 कक्षा A,GR1089 अंक 4,R3-10, R3-11, R3-12 कक्षा B उत्तरी अमेरिका द्वारा प्रमाणित | |
| मानक | EN300386,CLASSA |
2. 10U 33KW रेक्टिफायर सिस्टम त्वरित विवरण:
| एसी वितरण | डीसी वितरण | ||
| इनपुट मोड | 380VAC तीन चरण | आउटपुट वोल्टेज | 42 से 58 वीडीसी,नामित मानः-53.5 वीडीसी |
| इनपुट क्षमता | 25A/4Px1 | बैटरी ब्रेकर्स | 250A/1Px3 ((125A/3Px3) |
| nपुट आवृत्ति | 45 से 66 हर्ट्ज,नामित मानः50 हर्ट्ज/60 हर्ट्ज | लोड ब्रेकर्स | Llvd:125A/1P×2,25A/1Px1,1 स्पेयर पोस Blvd:125A/1Px2,6A/1Px2 |
| एसपीडी | 20kA/40kA,8/20μs | एसपीडी | 10kA/20kA,8/20μs |
| रेक्टिफायर | नियंत्रक | ||
| इनपुट वोल्ट | 85 से 290VAC,नामित 220VAC | सिग्नल nपुट | 4Al ((2 बैटरी तापमान,1 परिवेश तापमान,तेल),1RS485,7 D |
| प्रभावशीलता | >96% | अलार्म आउटपुट | 7 शुष्क संपर्क |
| नामित शक्ति | 3000W ((176 से 290VAC) | संचार पोर्ट | RS485,SNMP |
| कार्य तापमान | -10°C से +75°C तक 55°C से नीचे पूर्ण आउटपुट | प्रदर्शन मोड | _सीडी |
| प्रणाली | पर्यावरण | ||
| शीतलन मोड | प्राकृतिक शीतलन | परिचालन तापमान | 10°C से +55°C तक |
| केबलिंग मोड | ऊपरी प्रवेश और ऊपरी निकास | भंडारण तापमान | 40°C से +75°C |
| रखरखाव मॉडल | सामने का रखरखाव | परिचालन आर्द्रता | 5% से 95% तक (गैर-संक्षेपण) |
|
सुरक्षा स्तर |
IP20 |
ऊंचाई |
0 से 4000 मीटर (यदि ऊंचाई सीमा के भीतर है) 3000 मीटर से 4000 मीटर तक,अधिकतम संचालन ऊंचाई के साथ तापमान 1°C घटता हैi200 मीटर की वृद्धि) |
उत्पाद की विशेषता
1) रेक्टिफायर मॉड्यूल सक्रिय शक्ति कारक मुआवजा प्रौद्योगिकी को अपनाता है, और शक्ति कारक मूल्य 0 तक पहुंचता है।99.
2) एसी इनपुट वोल्टेज का सामान्य कार्य दायरा 90-290 वी, सिंगल फेज, (323 वी~480 वी एसी, 3 फेज) तक व्यापक है।
3) रेक्टिफायर मॉड्यूल फुल-ब्रिज सॉफ्ट-स्विचिंग तकनीक को अपनाता है और दक्षता 96% तक है।
4) स्मार्ट बैटरी प्रबंधन। लोड पावर-ऑफ और बैटरी कम वोल्टेज सुरक्षा (LVLD+LVBD) और माध्यमिक पावर-ऑफ (द्वितीय पावर स्विच) कार्य हैं,जो तापमान मुआवजे जैसे कार्यों को महसूस कर सकते हैं, स्वचालित समानांतर और फ्लोटिंग चार्ज नियंत्रण, स्वचालित वोल्टेज विनियमन, बैटरी क्षमता गणना, और ऑनलाइन बैटरी परीक्षण।
5) रेक्टिफायर मॉड्यूल गैर-हानिकारक गर्म-स्वैप करने योग्य तकनीक, प्लग एंड प्ले को अपनाता है, और प्रतिस्थापन समय 1 मिनट से कम है।
6) नेटवर्क डिजाइन, कई संचार इंटरफेस (जैसे RS485, सूखी संपर्क), लचीला नेटवर्किंग, वास्तविक सीमित स्थानीय और दूरस्थ निगरानी, अनियंत्रित प्रदान करता है।
7) एसी और डीसी पक्षों के लिए बिजली सुरक्षा डिजाइन, आंधी क्षेत्रों के लिए उपयुक्त।
8) दोष सुरक्षा और दोष अलार्म कार्यों का समर्थन करें।
9) अनुकूल संचालन और रखरखाव दीवार के खिलाफ स्थापित किया जा सकता है, प्रभावी रूप से अंतरिक्ष की बचत।
10) अति कम विकिरण। उन्नत विद्युत चुम्बकीय संगतता डिजाइन को अपनाएं।
3. रेक्टिफायर सिस्टम के चित्र:
-
