9U बड़ी क्षमता एम्बेडेड पावर सप्लाई मानक 19 इंच रैक निर्मित कैबिनेट
उत्पाद विवरण
9U एम्बेडेड पावर सप्लाई
,अंतर्निहित कैबिनेट एम्बेडेड पावर सप्लाई
,बड़ी क्षमता वाली विद्युत आपूर्ति
9U बड़ी क्षमता का एम्बेडेड पावर सप्लाई मानक 19 इंच रैक या अंतर्निहित कैबिनेट
1.9U बड़ी क्षमता वाले एम्बेडेड पावर सप्लाई फीचर्स
डीसी रेक्टिफायर सिस्टम आपूर्ति 9U ऊंचाई कॉम्पैक्ट डिजाइन आलोचनात्मक को पूरा करने के लिए
फाइबर और माइक्रोवेव ट्रांसमिशन, एक्सेस डिवाइस,
स्विच. सिस्टम अधिकतम शक्ति 300A है, अनुकूलित एसी / बैटरी / लोड MCBs के साथ.
केबल MCB और बसबार के साथ सामने पहुँच रहे हैं
- मानक 19-इंच चौड़ाई जिसका व्यापक उपयोग का लाभ है
- 5U ऊंचाई कॉम्पैक्ट डिजाइन, अंतरिक्ष और स्थापना लागत बचाया जा सकता है
- फ्रंट ऑपरेशन और केबल एक्सेस, अच्छी तरह से दिखने और सुरक्षित रखरखाव
- बेहतरीन बैटरी प्रबंधन, बैटरी के जीवन को लम्बा करता है, विभिन्न संचार पोर्ट, आरएस485, इंटरनेट पोर्ट, सूखे संपर्क, आदि प्रदान करता है जो लचीले नेटवर्क और दूरस्थ निगरानी को सक्षम बनाता है
- rectifier और नियंत्रक गर्म pluggable हैं, आसान और त्वरित ऑनलाइन रखरखाव
- व्यापक इनपुट वोल्टेज रेंज ((85-300Vac) बिजली ग्रिड अनुकूलन योग्य है
2.9U दूरसंचार बिजली आपूर्तिपैरामीटर
| मॉडल | ETP48300 | |
| प्रणाली | आयाम ((मिमी) | 482.6 ((W) x350.6 ((D) x9U ((H) |
| वजन | ≤ 50 किलोग्राम ((सिधा करने वाले मॉड्यूल के बिना) | |
| शीतलन मोड | मजबूर हवा ठंडा | |
| स्थापना मोड | 19 इंच के रैक पर या कैबिनेट के अंदर स्थापित | |
| आईपी ग्रेड | IP20 | |
| एसी वितरण | इनपुट वोल्ट |
380VAC, तीन चरण |
| इनपुट क्षमता | 2x63A/4P | |
| इनपुट आवृत्ति | 45~65 हर्ट्ज, 50/60 हर्ट्ज रेटेड | |
| एसी एसपीडी | 20kA/30kA, 8/20μs | |
|
डीसी वितरण |
आउटपुट वोल्टेज | -42~-58 वीडीसी, नामित मूल्यः -53.5 वीडीसी |
| अधिकतम क्षमता | 18kW ((6x3000W रेक्टिफायर मॉड्यूल) | |
| बैटरी तोड़ने वाले |
2x125A/1P |
|
| लोड ब्रेकर |
उपयोगकर्ता 1: LLVD1: 1×125A/1P, 1×63A/1P, 1×16A/1P, 1×6A/1P; BLVD1: 1×63A/1P; उपयोगकर्ता 2: LLVD2: 1×63A/1P, 2×16A/1P, 1×6A/1P; BLVD2: 1×63A/1P; उपयोगकर्ता 3: LLVD3: 1×63A/1P, 2×16A/1P, 1×6A/1P; BLVD3: 1×63A/1P; उपयोगकर्ता 4: LLVD4: 1×63A/1P; BLVD4: 3×10A/1P; |
|
| डीसी एसपीडी | 10kA/20kA, 8/20μs ((अंदर से डिज़ाइन किया गया) | |
| रेक्टिफायर मॉड्यूल | इनपुट वोल्ट | 85VAC-300VAC, नाममात्र मूल्यः 220VAC |
| दक्षता | ≥96% | |
| नामित शक्ति | 3000W ((176~300VAC) | |
| आयाम | 106.5mm(W) × 286mm(D) × 41.5mm(1U/H) | |
| शीतलन मोड | फैन के साथ मजबूर ठंडा | |
| नियंत्रक | सिग्नल इनपुट | 3 AI ((2 बैटरी टेम्प, 1 परिवेश तापमान), 7 DI ((SPD, 6 सामान्य DI) |
| अलार्म आउटपुट | 6 शुष्क संपर्क | |
| संचार पोर्ट | RS485/LAN ईथरनेट/SNMP | |
| प्रदर्शन मोड | एलसीडी | |
|
पर्यावरण |
परिचालन तापमान |
-40°C~+65°C |
| भंडारण तापमान | -40°C~+70°C | |
| परिचालन आर्द्रता | 5%~95% ((गैर-संक्षेपण) | |
| ऊंचाई | 0~3000m ((यदि ऊंचाई 2000m से 3000m के दायरे में है, तो अधिकतम परिचालन तापमान 200m की ऊंचाई बढ़ने के साथ 1°C कम हो जाता है।) | |
3एस्टेल48 वी दूरसंचार बिजली आपूर्ति
एक रेक्टिफायर वैकल्पिक धारा (एसी) को निरंतर धारा (डीसी) में परिवर्तित करता है और बैटरी को चार्ज करने के लिए आवश्यक शक्ति प्रदान करता है।एस्टेल के रेक्टिफायर, उन्नत नियंत्रण और निगरानी सुविधाओं के साथ संयुक्त, पूंजी और परिचालन दोनों खर्चों को कम करने में मदद करता है।हमारे रेक्टिफायर अंतरिक्ष और वजन की आवश्यकताओं को पूरा करते हुए उत्कृष्ट शक्ति घनत्व का दावा करते हैंवे अन्य उपकरणों के लिए बहुत जगह छोड़ते हैं और पैकेजिंग और परिवहन लागत में बचत करते हैं।उनकी उच्च दक्षता कुल ऊर्जा खपत को कम करती है और कार्बन पदचिह्न को कम करती है.
एस्टेल के रेक्टिफायरों को स्थापित करना आसान है, क्योंकि उनके कनेक्टर पीछे स्थित हैं और गर्म-प्लग करने योग्य हैं। गति नियंत्रण के साथ वेंटिलेटर शीतलन लगभग चुपचाप काम करता है।आम तौर पर रेक्टिफायरों में एक व्यापक एसी इनपुट वोल्टेज रेंज शामिल है, एसी ओवरवोल्टेज के खिलाफ सुरक्षा और तटस्थ के नुकसान के खिलाफ वैकल्पिक सुरक्षा, जो इस समाधान को एसी उपयोगिता नेटवर्क समस्याओं वाले क्षेत्रों में भी बहुत विश्वसनीय बनाते हैं।

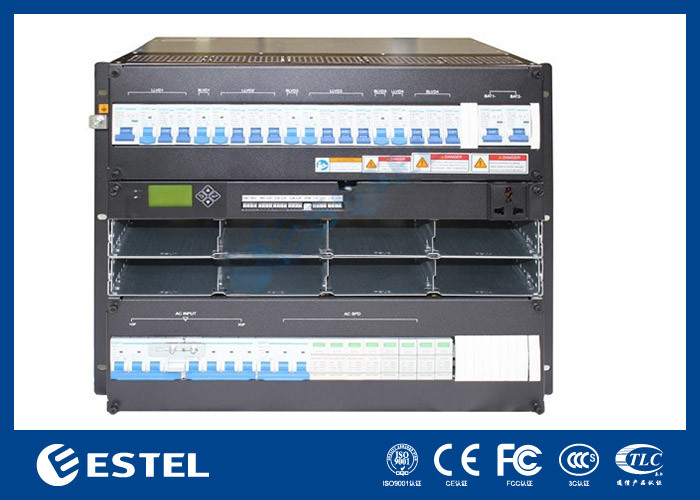

4उत्पाद चित्र
संदर्भ के लिए रैक पर लगाए गए चित्रः
5नियंत्रक-MC2600 (निगरानी मॉड्यूल)
MC2600 फ्रंट पैनल
(1) LAN पोर्ट (2) RS485 पोर्ट (3) रन इंडिकेटर (4) मामूली अलार्म इंडिकेटर
(5) प्रमुख अलार्म संकेतक (6) हैंडल (7) बटन
नियंत्रक बटन विवरण के लिए तालिका
| बटन | विवरण | |
| ईएससी |
सेटिंग्स को सहेजने के बिना पिछले मेनू पर लौटता है. |
ईएससी और ईएनटी बटन दबाएं एक ही समय में एक छोटी अवधि के भीतर समय नियंत्रक को पुनरारंभ कर सकता है। |
|
ओएनटी.
|
स्टैंडबाय से मुख्य मेनू में प्रवेश करता है स्क्रीन। Ø मुख्य मेन्यू से एक उपमेन्यू में प्रवेश करता है। Ø मेनू सेटिंग्स सहेजता है. |
|
| ऊपर |
पिछले मेनू पर जाता है या पैरामीटर मान सेट करता है. पैरामीटर मानों को सेट करते समय, आप मानों को जल्दी से समायोजित करने के लिए इस बटन को दबाए रख सकते हैं. |
जब पैरामीटर मान द्वारा सेट किया जाता है कई स्ट्रिंग प्रकार, ऊपर दबाया या नीचे बटन प्रत्येक मूल्य को बदलने के लिए। मान सेट करने के बाद, दबाएँ कर्सर को स्थानांतरित करने के लिए पुष्टिकरण बटन वापस स्वचालित रूप से. |
| डीएन. |
अगले मेनू पर जाता है या पैरामीटर मान सेट करता है। पैरामीटर मान सेट करते समय, आप मानों को जल्दी से समायोजित करने के लिए इस बटन को दबाकर रख सकते हैं. |
|
नियंत्रक पैनल पर संकेतक का वर्णन नीचे दी गई तालिका में दिखाया गया है
| प्रकार | रंग | राज्य | निर्देश |
| चलाने का संकेत | हरी | झिलमिलाहट | नियंत्रक ठीक से चल रहा है |
| बंद | नियंत्रक दोष या कोई DC इनपुट नहीं है | ||
| छोटी अलार्म | पीला | सामान्य रूप से | नियंत्रक एक मामूली अलार्म उत्पन्न |
| बंद | नियंत्रक कोई मामूली अलार्म उत्पन्न नहीं करता है | ||
| प्रमुख अलार्म | लाल | सामान्य रूप से | नियंत्रक एक प्रमुख अलार्म उत्पन्न करता है |
| बंद | नियंत्रक किसी भी प्रमुख अलार्म उत्पन्न नहीं करता है |
नियंत्रक दो संचार पोर्ट प्रदान करता है
RS485 संचार पोर्ट की परिभाषा नीचे दी गई तालिका में दिखाई गई है
| पिन नं. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| संकेत का नाम | RS485+ | - | RS485- | - | - | - | - | - |
लैन ईथरनेट पोर्ट इंटरफ़ेस परिभाषा तालिका में दिखाई गई है
| पिन नं. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| संकेत का नाम | TX+ | TX- | आरएक्स+ | - | - | आरएक्स- | - | - |
6. सबरैक स्थापना
19 इंच के रैक पर सबरैक को स्थापित करें, जैसा कि नीचे चित्र में दिखाया गया है।
Ø चरण 1, पैकेज से प्लग निकालें।
Ø चरण 2, प्लग को 19 इंच के रैक में दबाएं
Ø चरण 3,स्थिर पेंच स्थापित करें (यदि प्लग फ्रेम कान का माउंटिंग छेद फ्रेम के फ्लोटिंग नट की स्थिति से मेल नहीं खाता है,
इसे वास्तविक स्थापना के अनुसार समायोजित करने की आवश्यकता है) ।
रेक्टिफायर/सोलर मॉड्यूल स्थापित करें
Ø चरण 1, पैकेज से मॉड्यूल निकालें।
Ø चरण 2, सामने के पैनल पर मॉड्यूल हैंडल पकड़ो और मॉड्यूल को स्लॉट पर रखो।
Ø चरण 3, मॉड्यूल को धीरे-धीरे मॉड्यूल के सामने के पैनल पर धकेलें और पावर के साथ फ्लश करें
वितरण पैनल।
Ø चरण 4, मॉड्यूल पैनल पर फिक्सिंग स्क्रू को कसें ताकि मॉड्यूल छूट न जाए।
-
