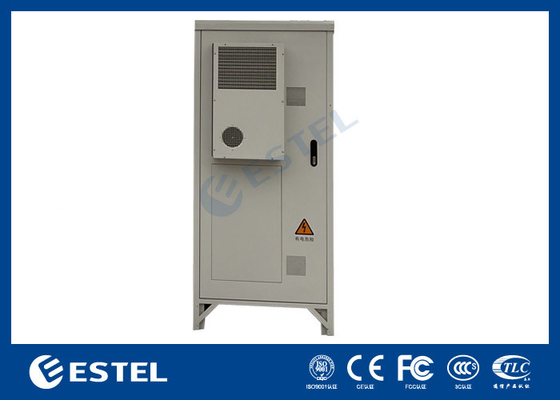

जस्ती स्टील हाइब्रिड दूरसंचार पावर सिस्टम 48VDC 300A 40U एयर कंडीशनर के साथ आउटडोर दूरसंचार कैबिनेट
उत्पाद विवरण
गैल्वेनाइज्ड स्टील टेलीकॉम कैबिनेट
,बाहरी दूरसंचार बिजली प्रणाली 48 वीडीसी
,हाइब्रिड टेलीकॉम कैबिनेट एयर कंडीशनर के साथ
एयर कंडीशनर के साथ हाइब्रिड टेलीकॉम पावर सिस्टम 48VDC 300A 40U आउटडोर टेलीकॉम कैबिनेट
परिचय
हाइब्रिड टेलीकॉम पावर सिस्टम 48VDC 300A 40U आउटडोर टेलीकॉम कैबिनेट एक आउटडोर कैबिनेट है जो वायरलेस संचार साइटों के लिए एक सुरक्षित और विश्वसनीय भौतिक कार्य वातावरण प्रदान करता है। सिस्टम एक आउटडोर कैबिनेट, तापमान नियंत्रण उपकरण और पर्यावरण निगरानी जैसे कार्यों को एकीकृत करता है। बिजली आपूर्ति प्रणाली और एसी/डीसी बिजली वितरण इकाई को कैबिनेट के अंदर उपयोगकर्ता की आवश्यकताओं के अनुसार स्थापित किया जा सकता है। जबकि इंस्टॉलेशन स्थान उपयोगकर्ता उपकरण और बैकअप बैटरी के लिए आरक्षित है।
हाइब्रिड टेलीकॉम पावर सिस्टम 48VDC 300A 40U आउटडोर टेलीकॉम कैबिनेट मुख्य विशेषताएं
·एकल कैबिनेट का क्षेत्रफल 1 वर्ग मीटर से कम है, साइट का पता प्राप्त करना आसान है
·तापमान नियंत्रण प्रणाली: आसान रखरखाव, सफाई और प्रतिस्थापन
· मजबूत चोरी-रोधी क्षमता: आंतरिक काज, अंतर्निर्मित दरवाजा, बाहरी पैडलॉक का समर्थन
· बढ़िया उपखंड तापमान नियंत्रण, अधिकतम ऊर्जा की बचत
हाइब्रिड टेलीकॉम पावर सिस्टम 48VDC 300A 40U आउटडोर टेलीकॉम कैबिनेटविन्यास
|
मूल जानकारी |
|
|
बाहरी आकार |
800मिमी(डब्ल्यू)x940मिमी(डी)x2050मिमी(एच) (तापमान नियंत्रण प्रोट्रूशियंस शामिल करें) |
|
कवरिंग एरिया |
800मिमी(डब्ल्यू)x700मिमी(डी) |
|
आधार की ऊंचाई |
150 मिमी |
|
वज़न |
≤130 किग्रा (उपकरण और बैटरी को छोड़कर) |
|
उपयोगकर्ता स्थान |
37यू |
|
सामग्री |
दीवार: 1.2 मिमी गैल्वेनाइज्ड स्टील शीट दरवाजा: 1.5 मिमी गैल्वनाइज्ड स्टील शीट |
|
ताला |
तीन बिंदु विरोधी चोरी लॉक, यूरोप मानक ओके कोर, पैडलॉक को स्वयं बदल या मिलान कर सकता है |
|
तारों की स्थिति |
नीचे से अंदर और बाहर |
|
तारों के छेद |
10xφ36 |
|
संरक्षण ग्रेड |
आईपी55 |
|
तापमान नियंत्रण सूचना |
|
|
उपकरण कम्पार्टमेंट |
मोड: हीट एक्सचेंजर ऊष्मा अपव्यय दक्षता: 200W/K रेटेड वोल्टेज: 48VDC दर शक्ति:520W |
|
बैटरी कम्पार्टमेंट |
मोड: डीसी एयर कंडीशनर शीतलन क्षमता (L35/L35):500W रेटेड वोल्टेज: 48VDC बिजली की खपत (L35/L35):160W |
|
अन्य सूचना |
|
|
प्रकाश |
DC-48VLED लाइट |
|
धुआं सेंसर |
12वीडीसी |
|
बाढ़ सेंसर |
सूखा संपर्क |
|
तापमान और आर्द्रता सेंसर |
12वीडीसी |
|
अभिगम नियंत्रण |
सूखा संपर्क |
|
पर्यावरण |
|
|
परिचालन तापमान |
10℃ से +45℃ |
|
भंडारण तापमान |
40℃ से +75℃ |
|
परिचालन आर्द्रता |
5% से 95% (गैर संघनक) |
|
ऊंचाई |
0 से 4000 मीटर (यदि ऊंचाई सीमा के भीतर है 3000 मीटर से 4000 मीटर तक, अधिकतम संचालन ऊंचाई के साथ तापमान 1℃ कम हो जाता है 200 मीटर की वृद्धि) |
|
आंतरिक रैक सूचना |
|
|
उपकरण कम्पार्टमेंट |
रैक मोड: आईईसी 60297-3 के अनुसार 19"स्पेस गहराई: 400 मिमी ऊंचाई:20U 19":180mn के सामने उपलब्ध दूरी |
|
बैटरी कम्पार्टमेंट |
रैक मोड: दो समूह बैटरी ब्रैकेट प्रत्येक बैटरी ब्रैकेट की ऊंचाई:≥350mm वैकल्पिक: लिथियम बैटरी के लिए 17U19"रैक |
हाइब्रिड टेलीकॉम पावर सिस्टम 48VDC 300A 40U आउटडोर टेलीकॉम कैबिनेटसही करनेवाला
यह हाइब्रिड पावर सिस्टम के लिए 19 इंच का सब-रैक है, जिसमें फाइबर और माइक्रोवेव ट्रांसमिशन, एक्सेस डिवाइस, स्विच की महत्वपूर्ण एप्लिकेशन आवश्यकताओं को पूरा करने के लिए 5U ऊंचाई कॉम्पैक्ट डिज़ाइन है। एसी इनपुट/डीसी इनपुट/बैटरी/लोड एमसीबी के साथ सिस्टम की अधिकतम शक्ति 150A है। केबल एमसीबी और बसबार के साथ फ्रंट एक्सेसिंग हैं।
सही करनेवालाप्रमुख विशेषताऐं
·विस्तृत इनपुट वोल्टेज रेंज: रेक्टिफायर के लिए 85 से 290VAC और एमपीपीटी के लिए 120 से 420VDC
·रेक्टिफायर, एमपीपीटी और कंट्रोलर हॉट प्लगेबल, आसान और त्वरित ऑन-लाइन रखरखाव हैं
·कम परिचालन लागत के लिए 96% तक उच्च दक्षता
·ईथरनेट, एसएनएमपी, मॉडबस और आरएस485 संचार इंटरफेस का समर्थन करता है
|
इनपुट वितरण |
||
|
|
ए.सी |
डीसी |
|
इनपुट मोड |
220VAC एकल-चरण |
120VDC से 425VDC |
|
इनपुट आवृत्ति |
45 से 65 हर्ट्ज, रेटेड मूल्य: 50 हर्ट्ज/60 हर्ट्ज |
/ |
|
इनपुट क्षमता |
63ए/2पीएक्स1 |
63ए/2पीx5 |
|
एसपीडी |
20kA/40kA,8/20μs |
|
|
आउटपुट वितरण |
||
|
|
सही करनेवाला |
सौर मॉड्यूल |
|
आउटपुट वोल्टेज |
-42 से-58वीडीसी, रेटेड मूल्य:-53.5वीडीसी |
-42 से-58वीडीसी, रेटेड मूल्य:-54.5वीडीसी |
|
बैटरी ब्रेकर |
125ए/2पी |
|
|
लोड ब्रेकर |
Lvd:32A/1Px1,10A/IPx5; ब्लव्ड:32ए/1पीएक्स2,10ए/1पी×5 |
|
|
डीसी एसपीडी |
20kA/40kA,8/20μs |
|
|
मॉड्यूल |
||
|
|
दिष्टकारी मॉड्यूल |
सौर मॉड्यूल |
|
इनपुट वोल्टेज |
85 से 290VAC, 220VAC रेटेड |
120 से 420VDC को 340VDC रेटिंग दी गई है |
|
क्षमता |
>96% |
>96% |
|
मूल्यांकित शक्ति |
3000W(176 से 290VAC) |
3000W(200 से 425VAC) |
|
कार्य तापमान |
-10°℃ से +75℃ (पूर्ण आउटपुट 55℃ से नीचे) |
-10℃ से +75℃ (पूर्ण आउटपुट 50℃ से नीचे) |
|
नियंत्रक |
|
|
|
|
|
सिग्नल इनपुट |
3Al(2 बैटरी तापमान, 1 परिवेश तापमान), 2RS485,7 DI |
|
अलार्म आउटपुट |
6 शुष्क संपर्क |
|
संचार बंदरगाह |
आरएस485, एसएनएमपी |
|
प्रदर्शन मोड |
एलसीडी |
|
प्रणाली |
|
|
|
|
|
आयाम (WxDxH) |
482x350.6×9U,≤30kg(मॉड्यूल के बिना) |
|
कूलिंग मोड |
प्राकृतिक शीतलता |
|
रखरखाव मोड |
फ्रंट रखरखाव, मॉड्यूल ग्रेड परिवर्तन का समर्थन करें |
|
सुरक्षा स्तर |
आईपी20 |
|
पर्यावरण |
|
|
|
|
|
परिचालन तापमान |
-10℃ से +50℃ |
|
भंडारण तापमान |
-40℃ से +75℃ |
|
परिचालन आर्द्रता |
5% से 95% (गैर संघनक) |
|
ऊंचाई |
0 से 4000 मीटर (यदि ऊंचाई 3000 मीटर से 4000 मीटर की सीमा के भीतर है, तो ऊंचाई 200 मीटर बढ़ने पर अधिकतम ऑपरेटिंग तापमान 1 ℃ कम हो जाता है) |
*अनुकूलित डिज़ाइन उपलब्ध है।
सुधारक चित्र
काम के सिद्धांत
आम तौर पर, बिजली प्रणाली एक समानांतर फ्लोटिंग चार्ज स्थिति में चलती है, यानी रेक्टिफायर मॉड्यूल, सौर मॉड्यूल, लोड और बैटरी समानांतर में काम करती है। सौर मॉड्यूल और रेक्टिफायर मॉड्यूल बिजली संचार उपकरणों और बैटरी के लिए फ्लोटिंग चार्ज करंट प्रदान करते हैं। यदि सौर मॉड्यूल की आउटपुट पावर सभी भारों को खिलाने के लिए अपर्याप्त है, तो रेक्टिफायर मॉड्यूल संचार उपकरणों के लिए पूरक शक्ति प्रदान करेगा।
जब मुख्य बिजली बंद हो जाती है, तो रेक्टिफायर मॉड्यूल काम करना बंद कर देता है। यदि सौर ऊर्जा की आपूर्ति सामान्य है, तो सौर मॉड्यूल संचार उपकरणों को फीड करेगा और बैटरी को चार्ज करेगा। यदि सौर मॉड्यूल की आउटपुट पावर सभी भारों को फीड करने के लिए अपर्याप्त है, तो बैटरी संचार उपकरणों के लिए पूरक शक्ति प्रदान करेगी।
जब मुख्य बिजली बंद हो जाती है, तो रेक्टिफायर मॉड्यूल काम करना बंद कर देता है। यदि उसी समय सौर ऊर्जा विफल हो जाती है, तो संचार उपकरण बैटरी द्वारा संचालित होंगे। जब जनरेटर शुरू होने के बिंदु तक बैटरी डिस्चार्ज कुछ समय तक जारी रहती है, तो मॉनिटर जनरेटर को स्टार्ट सिग्नल भेजता है। जेनरेटर रेक्टिफायर मॉड्यूल के लिए एसी इनपुट पावर प्रदान करता है, फिर रेक्टिफायर संचार उपकरणों को फिर से बिजली की आपूर्ति कर सकता है और खपत की भरपाई के लिए बैटरी को चार्ज कर सकता है। जनरेटर के स्टॉप पॉइंट पर पहुंचने पर, मॉनिटर यूनिट बाहर भेजती है। जनरेटर को रुकने का संकेत, और जनरेटर बंद हो जाता है।
आईपी55/आईपी65
IP55= संलग्नकों की विशेषताएँ:
धूल, तेल और अन्य गैर-संक्षारक सामग्री से पूर्ण सुरक्षा
संलग्न उपकरणों के संपर्क से पूर्ण सुरक्षा
पानी से सुरक्षा, किसी भी दिशा से बाड़े के विरुद्ध नोजल द्वारा प्रक्षेपित पानी तक
वॉल-माउंटेड, फ्री स्टैंडिंग, ट्रफ और टेलीग्राफ पोल माउंटिंग में उपलब्ध है
सिल्क-स्क्रीनिंग लोगो, एनोडाइजिंग या उत्कीर्णन सेवाएँ उपलब्ध हैं
IP65= बाड़ों की विशेषताएँ:
धूल, तेल और अन्य गैर-संक्षारक सामग्री से पूर्ण सुरक्षा
संलग्न उपकरणों के संपर्क से पूर्ण सुरक्षा
पानी से सुरक्षा, किसी भी दिशा से बाड़े के विरुद्ध नोजल द्वारा प्रक्षेपित पानी तक
वॉल-माउंटेड, फ्री स्टैंडिंग, ट्रफ और टेलीग्राफ पोल माउंटिंग में उपलब्ध है
सिल्क-स्क्रीनिंग लोगो, एनोडाइजिंग या उत्कीर्णन सेवाएँ उपलब्ध हैं
कटआउट, इन्सुलेशन, टिका, कुंडी या ताले के साथ कस्टम
हाइब्रिड टेलीकॉम पावर सिस्टम 48VDC 300A 40U आउटडोर टेलीकॉम कैबिनेट विशेषताएं
|
विशेषताएँ |
विवरण |
|
मॉड्यूल विशेषता
|
सौर मॉड्यूल में अधिकतम पावर प्वाइंट ट्रैकिंग फ़ंक्शन है। अधिकतम पावर पॉइंट ट्रैकिंग सटीकता 99.5% से अधिक है |
|
रेक्टिफायर मॉड्यूल सक्रिय पावर फैक्टर मुआवजा तकनीक को अपनाता है, पावर फैक्टर मान 0.99 तक है |
|
|
रेक्टिफायर मॉड्यूल की अधिकतम दक्षता 93% से अधिक है |
|
|
सौर मॉड्यूल की अधिकतम दक्षता 95% से अधिक है |
|
|
सौर मॉड्यूल और रेक्टिफायर मॉड्यूल में उच्च शक्ति घनत्व होता है |
|
|
सौर मॉड्यूल और रेक्टिफायर मॉड्यूल गैर-विनाशकारी हॉट स्वैप तकनीक, यानी प्लग-एंड-प्ले को अपनाते हैं। सोलर मॉड्यूल और रेक्टिफायर मॉड्यूल को बदलने में एक मिनट से भी कम समय लगता है |
|
|
सौर मॉड्यूल और रेक्टिफायर मॉड्यूल में आउटपुट ओवर-वोल्टेज सुरक्षा फ़ंक्शन होता है, जिसमें हार्डवेयर ओवर-वोल्टेज सुरक्षा और सॉफ़्टवेयर ओवर-वोल्टेज सुरक्षा शामिल है। और सॉफ़्टवेयर ओवर-वोल्टेज सुरक्षा में विकल्प के लिए दो मोड हैं: पहली बार ओवर-वोल्टेज लॉकआउट मोड, चौथी बार ओवर-वोल्टेज लॉकआउट मोड |
|
|
बैटरी प्रबंधन |
सही बैटरी प्रबंधन: बैटरी सुरक्षा, और स्वचालित वोल्टेज विनियमन, चरणहीन वर्तमान सीमा, बैटरी क्षमता गणना, स्वचालित समकारी/फ्लोट चार्ज रूपांतरण, ऑनलाइन बैटरी परीक्षण जैसे कार्य। |
|
प्रकाश एवं विद्युत पूरक प्रबंधन |
उत्तम प्रकाश/बिजली पूरक प्रबंधन कार्य, जो सौर ऊर्जा आपूर्ति की प्राथमिकता प्राप्त कर सकता है और सौर ऊर्जा के उपयोग को अधिकतम कर सकता है |
|
शक्ति आँकड़ा |
लोड बिजली की खपत, सौर ऊर्जा से उत्पन्न ऊर्जा, मेन से उत्पन्न ऊर्जा, डीजी से उत्पन्न ऊर्जा, बैटरी डिस्चार्ज, बैटरी चार्ज |
|
डेटा रिकॉर्ड |
ऐतिहासिक डेटा का 90 दिनों का रिकॉर्ड, ऐतिहासिक डेटा अपलोड किया जा सकता है। इतिहास अलार्म के 200 रिकॉर्ड, बैटरी परीक्षण डेटा के 10 समूह |
|
अलार्म फ़ंक्शन |
परफेक्ट फॉल्ट प्रोटेक्शन और फॉल्ट अलार्म फ़ंक्शन |
|
नेटवर्क डिजाइन |
नेटवर्क लचीलेपन के लिए शुष्क संपर्क और अन्य संचार पोर्ट प्रदान करना; समीपस्थ अंत सॉफ़्टवेयर अपग्रेड और अनअटेंडेड ऑपरेशन को सक्षम करना |
|
मानवीकृत ऑपरेशन इंटरफ़ेस |
एलसीडी को 15 डिग्री कोण के साथ डिज़ाइन किया गया है, जो उपयोगकर्ता के संचालन के लिए अधिक सहज और सुविधाजनक है। एलसीडी के माध्यम से सिस्टम के ऑपरेटिंग पैरामीटर, आंकड़े और ऐतिहासिक अलार्म को क्वेरी करें। एलसीडी के माध्यम से सिस्टम को मैन्युअल रूप से नियंत्रित करें |
|
बिजली संरक्षण |
एसी और डीसी किनारों पर बिल्कुल सही बिजली संरक्षण डिजाइन |
|
ऊर्जा की बचत करने वाला डिज़ाइन |
सिस्टम, रेक्टिफायर मॉड्यूल के स्लीप एनर्जी-सेविंग फ़ंक्शन के अलावा, लोड के लिए सौर ऊर्जा इनपुट के उपयोग का भी समर्थन करता है और प्राथमिकता देता है, ऊर्जा की बचत हासिल करने और ग्रीनहाउस गैस उत्सर्जन को कम करने के लिए सौर ऊर्जा का पूर्ण उपयोग करता है। |
|
बाहरी प्रकार |
सिस्टम सुरक्षा स्तर IP55 तक है, इसे बाहर इस्तेमाल किया जा सकता है। सिस्टम कॉम्पैक्ट और स्थापित करने में आसान है |
|
प्रणाली
|
सिस्टम के सभी उपकरण सामने से रखरखाव का समर्थन करते हैं |
|
सिस्टम रेक्टिफायर मॉड्यूल स्लीप टेक्नोलॉजी, डुअल स्टेडी स्टेट कॉन्टैक्टर, लो-पावर शंट और पंखे की गति समायोज्य तकनीक को अपनाता है, और इसमें अधिक प्रमुख ऊर्जा-बचत कार्य है। |
|
|
वैकल्पिक एसी हीटर सिस्टम को कम तापमान में विश्वसनीय रूप से काम करने में सक्षम बनाता है |
|
|
दूरस्थ निगरानी |
मॉडेम को जीपीआरएस फ़ंक्शन के साथ कॉन्फ़िगर किया गया है जो इंटरनेट सर्वर को डेटा प्रदान करके दूरस्थ निगरानी का एहसास कर सकता है |
ऊर्जा भंडारण संलग्नक अनुप्रयोग
हमारी कैबिनेट का व्यापक रूप से आउटडोर संचार उद्योग में उपयोग किया जाता है। कैबिनेट को विभिन्न संचार उपकरण, रेक्टिफायर बिजली आपूर्ति प्रणाली, मॉनिटरिंग यूनिट, बैटरी, ऑप्टिकल फाइबर आदि से सुसज्जित किया जा सकता है। सड़कों, भवन शीर्षों, पर्वत शिखरों, शहरी, ग्रामीण, आवासीय क्षेत्रों और अन्य क्षेत्रों में उपयोग के लिए उपयुक्त।

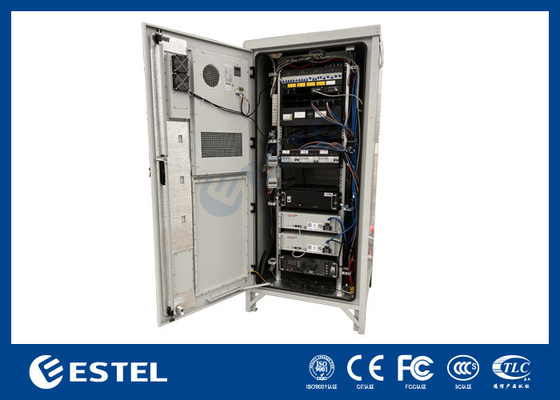

कैबिनेट चित्र
-
