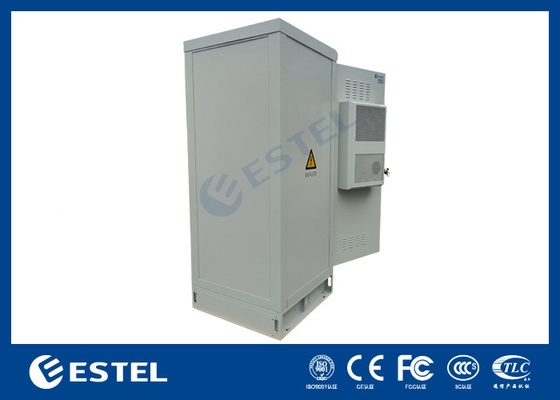

डबल वॉल फ्लोर माउंट आउटडोर इलेक्ट्रिकल कैबिनेट एयर कंडीशनर और प्रशंसक 42U के साथ
उत्पाद विवरण
42U आउटडोर इलेक्ट्रिकल कैबिनेट
,आउटडोर इलेक्ट्रिकल कैबिनेट
डबल वॉल फ्लोर माउंट आउटडोर इलेक्ट्रिकल कैबिनेट एयर कंडीशनर और प्रशंसक 42U के साथ
1. फर्श पर लगे आउटडोर कैबिनेट संरचना
(1) बाहरी आयाम W×D×H 9000×9000×2200 मिमी
(2) एक डिब्बा,42U मुक्त स्थान
(3) एक सामने का दरवाजा; बाहरी कैबिनेट के लिए विशेष ताला (समर्थन लटकन) के साथ
(4) सामग्री: जीअल्वनाइज्ड स्टील, 1.2 मिमी मोटाई बाएं, दाएं और पीछे की तरफः सैंडविच संरचना पैनल, आंतरिक पैनलः 0.5 मिमी, बाहरी पैनलः 0.5 मिमी; दो पैनलों के बीच 45 मिमी ईपीएस शीर्ष कवरः जस्ती स्टील, आंतरिक पैनलः1.0 मिमी, बाहरी पैनल:1.2mm, 40mm पीईएफ दो पैनलों के बीच; दरवाजा और नीचेः जस्ती स्टील, आंतरिक पैनलः0.8 मिमी, बाहरी पैनल:1.5 मिमी, 40 मिमी पीईएफ दो पैनलों के बीच;कैबिनेट आधारः जस्ती स्टील, 2.0 मिमी मोटाई
(5) सतह का परिष्करण: वसा हटाना, अचार करना, फास्फोरिक धोना, सफाई और पावर कोटिंग।
2. 42U मौसम प्रतिरोधी दूरसंचार कैबिनेट विशेषताएं
- सामग्रीः अच्छी गुणवत्ता का जस्ती इस्पात
- सतह उपचार: डिग्रिजिंग, डेरुस्टिंग, रस्टप्रूफ फॉस्फेटिंग (या गैल्वनाइजिंग), पाउडर लेपित।
- कैबिनेट लोड असरः ≥400kg
- प्रवेश सुरक्षाः IP55
- लौ retardance: GB5169.7 परीक्षण A के अनुरूप
- यांत्रिक शक्तिः प्रत्येक सतह ऊर्ध्वाधर दबाव > 980N सहन कर सकती है; दरवाजा खोले जाने के बाद, इसका बाहरी छोर ऊर्ध्वाधर दबाव > 200N सहन कर सकता है।
- इन्सुलेशन प्रतिरोध: ग्राउंडिंग उपकरणों और कैबिनेट बॉडी पार्ट्स के बीच इन्सुलेशन प्रतिरोध 2×104M/500V ((DC) से कम नहीं है।
- प्रतिरोध वोल्टेज: ग्राउंडिंग उपकरणों और कैबिनेट बॉडी पार्ट्स के बीच प्रतिरोध वोल्टेज 3000V ((DC) / 1min से कम नहीं है।
3. डबल वॉल संलग्नक तालिका 1 मानक अनुपालन
| मानक | विवरण |
| जीबी/टी 17626.7-1998 | विद्युत चुम्बकीय संगतता |
| GB4706.1 | घरेलू उपकरण और समान उपयोग के साथ विद्युत उपकरण की सुरक्षा। |
| GB4798.1 | विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए आवेदन में विद्यमान पर्यावरणीय स्थितियां - भंडारण |
| GB4798.2 | विद्युत और इलेक्ट्रॉनिक उत्पादों के आवेदन में विद्यमान पर्यावरणीय स्थितियां - परिवहन |
| GB4798.3 | विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए आवेदन में विद्यमान पर्यावरणीय स्थितियां - उपयोग |

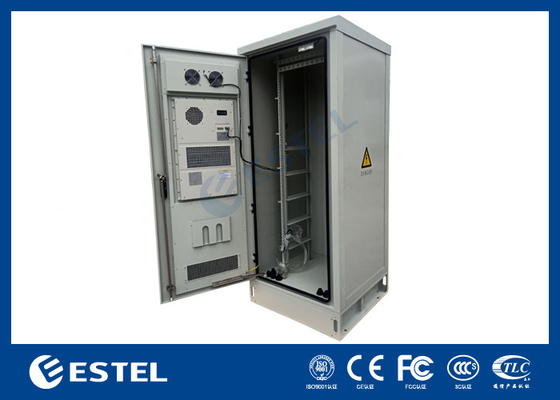

4. फर्श पर लगे कैबिनेट चित्र और आरेख
5. एयर कंडीशनर के तकनीकी मापदंडों के साथ कैबिनेट
| पद | प्रकार | तकनीकी पैरामीटर |
| संरचना | आयाम |
बाहरी आयामः W*D*H 900*900*2200mm |
| स्वरूप | एक डिब्बा | |
| उपकरण की स्थापना की विधि | 19 ̊ रैक, 42U | |
| द्वार | एक सामने के दरवाजे के साथ, और बाहरी कैबिनेट के लिए तीन बिंदु ताला (समर्थन लटकन) | |
| सामग्री | जस्ती स्टील, 45 मिमी ईपीएस के साथ एकल दीवार | |
| ऊष्मागत इन्सुलेशन | 45 मिमी ईपीएस | |
| प्रवेश सुरक्षा | IP55 | |
| स्थापना का तरीका | फर्श पर लगाए गए, स्थापना के सामान के साथ | |
| तापमान नियंत्रण | शीतलन | एयर कंडीशनर और पंखे |
| प्रकाश व्यवस्था | एलईडी दीपक | एलईडी दीपक |
| तापमान | तापमान | कार्य तापमानः -40°C ~ +55°C |
| भंडारण तापमानः -50°C ~ + 70°C | ||
| परिवहन तापमानः -50°C ~ +70°C | ||
| आर्द्रता | सापेक्ष आर्द्रता | 5% ~ 95% |
| दबाव | वायु दबाव | 62kpa ~ 101kpa (0m ~ 5000m ऊंचाई के समान) |
| विकिरण तीव्रता | सौर विकिरण तीव्रता | 1120 × (1±5%) W/m2 |
6एयर कंडीशनर के साथ कैबिनेटसहायक उपकरण सूची
| नहीं. | पद | मात्रा | इकाई | विनिर्देश |
| 1 | बाहरी विद्युत कैबिनेट | 1 | सेट |
(1) बाहरी आयाम: W*D*H 900*900*2200 मिमी (2) एक डिब्बाः 19 ¢, 42 यू (3)एक सामने के दरवाजे के साथ, और बाहरी कैबिनेट के लिए तीन बिंदु ताला (समर्थन लटकन) (4) सामग्रीः जस्ती स्टील, 45 मिमी ईपीएस के साथ एकल दीवार |
| 2 | एयर कंडीशनर | 1 | सेट | शीतलन क्षमताः 1500W, बिजली की आपूर्तिः 220VAC 50HZ |
| 3 | पंखा | 1 | पीसी | दो 220VAC पंखे |
| 4 | एलईडी लैंप | 1 | पीसी | 48 वीडीसी |
| 5 | पैकेज | 1 | सेट | लकड़ी का मामला |
7. कैबिनेट एलईडी लैंप
एलईडी लैंप कैबिनेट के शीर्ष पर स्थापित है।
8कैबिनेटफर्श की स्थापना
- कैबिनेट में जंग रोधी कोटिंग के साथ ग्राउंडिंग कॉपर बार शामिल है। वायरिंग कनेक्शन टर्मिनलों के लिए पर्याप्त पेंच हैं।
- कैबिनेट के धातु भाग को आपस में जोड़ा जाना चाहिए और ग्राउंडिंग बार से जोड़ा जाना चाहिए। किसी भी दो बिंदुओं के बीच कनेक्शन प्रतिरोध 0.1Ω से कम है।
- कैबिनेट के अंदर अन्य उपकरणों की सुरक्षात्मक ग्राउंडिंग को ग्राउंडिंग बार से जोड़ा जाना चाहिए।
9. कैबिनेट एयर कूलिंग
एयर कंडीशनर
शीतलन क्षमताः 1500W.
बिजली की आपूर्तिः 220VAC 50HZ

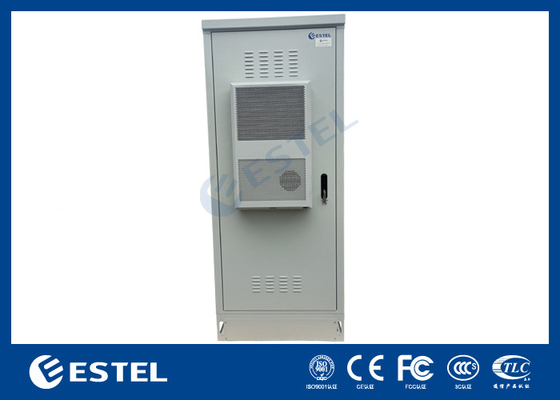

सामने के दरवाजे पर स्थापित।
10पैकिंग और शिपिंग
कैबिनेट पैकेज का उपयोग निः शुल्क धूम्रपान लकड़ी का मामला है जो निर्यात के लिए उपयुक्त है। यह पैकेज नमी विरोधी, विरोधी प्रभाव और सुरक्षित परिवहन सुनिश्चित करने के लिए srong है।
-
