उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आकार: | 700मिमी*770मिमी*1000मिमी | माउंट रास्ता: | फ्लोर माउंट |
|---|---|---|---|
| छिलके की सामग्री: | जस्ती इस्पात | रंग: | RAL7035 |
| वारंटी: | 1 वर्ष | प्रयोग: | दूरसंचार बेस स्टेशन के लिए |
| मॉडल: | ET7077100-17U | एमओक्यू: | 1 सेट |
| प्रमुखता देना: | वॉल माउंट फाइबर टर्मिनल बॉक्स,पोल माउंट फाइबर टर्मिनल बॉक्स |
||

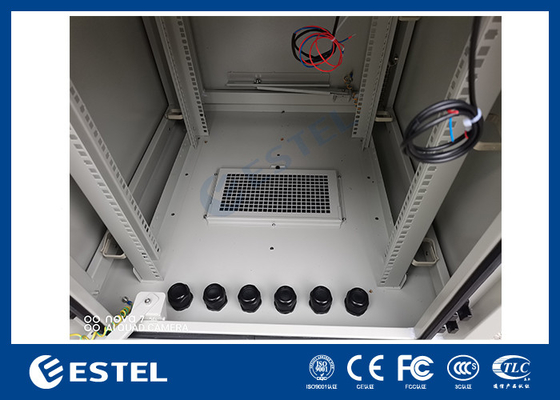

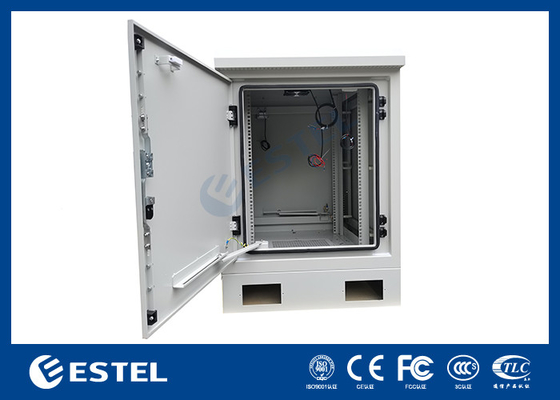

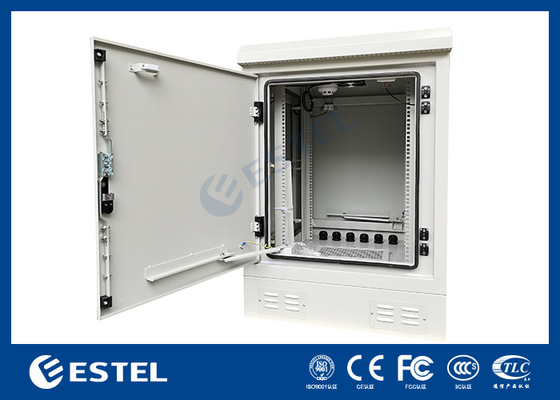

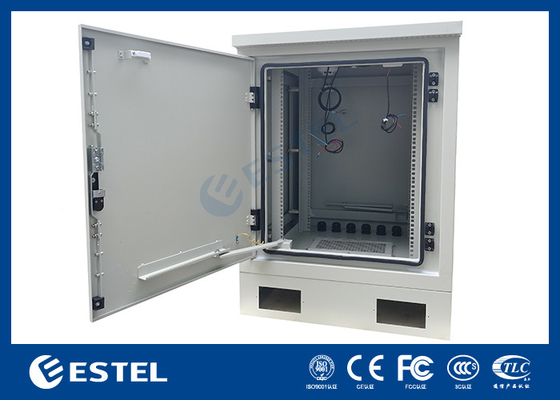

17 यू फ्लोर माउंट कैबिनेट 19 इंच रैक और अंदर और ठंडा करने के लिए पंखे के साथ
| नहीं. | पद | मात्रा | इकाई | विनिर्देश |
| 1 | बाहरी दूरसंचार कैबिनेट | 1 | सेट |
(1) बाहरी आयाम W×DxH 700mm×770mmx1000mm |
| 2 | पंखा | 2 | पीसी | 12038, DC48V |
| 3 | सेंसर | 1 | सेट |
1 × धुआं सेंसर 1 × दरवाजा सेंसर |
| 4 | एलईडी लैंप | 1 | पीसी | DC48V |
| 5 | पैकेज | 1 | सेट | लकड़ी का मामला |
1.बाहरी दूरसंचार कैबिनेट की पृष्ठभूमि
एस्टेल की दूरसंचार कैबिनेट विभिन्न देशों और क्षेत्रों में तैनात है और विभिन्न क्षेत्रों में अलग-अलग आवश्यकताएं हैं।यह लेख हमारे पिछले अनुभव के आधार पर आउटडोर दूरसंचार कैबिनेट के लिए सामान्य डिजाइन आवश्यकताओं का वर्णन करता है.
2बाहरी दूरसंचार कैबिनेट की संरचना
आउटडोर टेलीकॉम कैबिनेट प्रणाली में रेक्टिफायर मॉड्यूल, निगरानी इकाई, बिजली वितरण इकाइयां, बैटरी पैक, तापमान नियंत्रण और अन्य उपकरण शामिल हैं।वे एक सभी में एक बाहरी कैबिनेट में स्थापित कर रहे हैंआउटडोर टेलीकॉम कैबिनेट सिस्टम को आउटडोर वातावरण में स्थापित किया गया है।वातावरण कठोर है, और स्थापना स्थल आम तौर पर अपेक्षाकृत दूरस्थ होते हैं, जैसे सड़क के किनारे, छत, पहाड़, टेलीफोन पोल आदि। इसे फर्श, दीवार पर स्थापित किया जा सकता है,या ध्रुव परइसलिए, आउटडोर टेलीकॉम कैबिनेट प्रणाली में सुरक्षा स्तर, गर्मी अपव्यय, विरोधी संक्षारण, विरोधी नमक स्प्रे, विरोधी चोरी और बिजली संरक्षण के मामले में उच्च आवश्यकताएं हैं।परिवहन में आसानी होनी चाहिए।आउटडोर दूरसंचार कैबिनेट प्रणाली के अधिकांश संरचनात्मक भाग पतली शीट धातु भागों और प्रोफाइल हैं जो काटने, मुद्रांकन, झुकने,वेल्डिंग, नाइटिंग, सतह उपचार और अन्य प्रक्रियाएं।
3आउटडोर दूरसंचार कैबिनेट सिस्टम डिजाइन
उत्पादन समय को कम करने के लिए भागों की संगतता और बहुमुखी प्रतिभा में सुधार के लिए यथासंभव मानक घटकों और भागों का उपयोग करें;प्रणाली को कई कार्यात्मक मॉड्यूल में विभाजित करने के लिए यथासंभव मॉड्यूलर डिजाइन का उपयोग करेंभागों, घटकों और कार्यात्मक मॉड्यूलों को स्वतंत्र रूप से लोड और संभव के रूप में उतरा जा सकता है,जो उत्पादन के आयोजन के लिए सुविधाजनक है, डिबगिंग और साइट पर रखरखाव, जैसे कि बिजली सुरक्षा मॉड्यूल, प्रशंसक मॉड्यूल, धूल फिल्टर मॉड्यूल, एसी बिजली वितरण इकाइयां, आदि।
संरचनात्मक डिजाइन प्रसंस्करण प्रौद्योगिकी और असेंबली प्रौद्योगिकी से निकटता से संबंधित है। विभिन्न प्रक्रियाओं में विभिन्न संरचनाएं होती हैं।प्रसंस्करण और संयोजन प्रौद्योगिकी का चयन वास्तविक उत्पादन के अनुसार किया जाना चाहिए, बैच आकार, वितरण चक्र, और उद्यम की प्रसंस्करण लागत। जब बैच छोटा है, लेजर काटने मोल्ड की लागत को कम करने के लिए इस्तेमाल किया जा सकता है। इस समय,छेद और भागों के रिक्त अनियमित हो सकता है, और डिजाइन अधिक लचीला होगा; जब बैच बड़ा होता है, तो उत्पादन दक्षता में सुधार के लिए डाई स्टैम्पिंग का उपयोग किया जाता है।ब्लैंकिंग और ब्लैंकिंग नियमित होनी चाहिए और मौजूदा मोल्ड द्वारा संसाधित किया जा सकता हैआउटडोर टेलीकॉम कैबिनेट ज्यादातर वेल्डेड होते हैं, और छोटे बैचों के लिए मैनुअल वेल्डिंग का उपयोग किया जाता है।दक्षता में सुधार और विरूपण को कम करने के लिए रोबोट लेजर स्वचालित वेल्डिंग का उपयोग बड़े बैचों के लिए किया जा सकता हैइस समय, भागों की संरचना के स्वचालित वेल्डिंग की व्यवहार्यता पर विचार किया जाना चाहिए।
आउटडोर दूरसंचार कैबिनेट की बिजली आपूर्ति प्रणाली क्षेत्र के वातावरण में स्थापित है, और स्थापना और रखरखाव की स्थिति जटिल है।स्थापना और रखरखाव कार्यों की व्यवहार्यता और सुविधा, और ऑपरेटरों की व्यक्तिगत सुरक्षा को डिजाइन में ध्यान में रखा जाना चाहिए। उदाहरण के लिए, संचालित करने के लिए स्विच और बटन को 0.5 मीटर से 1.8 मीटर की ऊंचाई पर व्यवस्थित किया जाना चाहिए;डिस्प्ले स्क्रीन को 1 की ऊंचाई पर व्यवस्थित किया जाना चाहिए.0 मीटर से 1.6 मीटर तक; विघटित और रखरखाव किए जाने वाले भागों को बहुत भारी नहीं होना चाहिए और स्थापना की ऊंचाई बहुत अधिक नहीं होनी चाहिए।
4.बाहरी दूरसंचार कैबिनेट प्रणाली की समग्र संरचना और लेआउट
विद्युत डिजाइन के अनुसार, ग्राहक द्वारा आवश्यक आउटगोइंग और इनगोइंग लाइन विधियों के साथ-साथ सिस्टम स्थापना स्थल और स्थापना विधि,प्रणाली का समग्र संरचनात्मक लेआउट डिजाइन किया गया है. जब केवल एक कैबिनेट है, उपकरण डिब्बे शीर्ष पर है, बैटरी डिब्बे नीचे है, और केबल मार्गों दोनों पक्षों पर हैं.उपकरण कैबिनेट और बैटरी कैबिनेट अलगरेक्टिफायर मॉड्यूल मुख्य हीट स्रोत है और इसे कैबिनेट के ऊपरी भाग में, शीतलन वायु नलिका के वायु आउटलेट के निकट रखा जाना चाहिए।जब निगरानी इकाई का तापमान उच्च हो, यह प्रणाली की स्थिरता को प्रभावित करेगा, इसलिए उच्च तापमान गर्मी प्रवाह से बचने के लिए आवश्यक है।
एसी और डीसी बिजली वितरण इकाइयों के संरचनात्मक डिजाइन और स्थापना से यह सुनिश्चित होना चाहिए कि सर्किट ब्रेकर और अन्य घटकों को रखरखाव के दौरान आसानी से बदला जा सके,साथ ही वायरिंग की सुविधा और कार्यक्षमताएक ही क्षमता की विद्युत आपूर्ति प्रणाली में मुख्य परिवर्तन विद्युत वितरण इकाई की इनपुट और आउटपुट शाखाओं की संख्या और भार की क्षमता हैं।जो सर्किट ब्रेकरों की संख्या में परिवर्तन और विनिर्देशों के संयोजन में परिलक्षित होते हैंइसलिए बिजली वितरण इकाई मॉड्यूलर है और इसके भागों को सामान्यीकृत किया जाता है। विभिन्न बिजली वितरण आवश्यकताओं को जल्दी से संयुक्त और इकट्ठा किया जा सकता है,डिजाइन और उत्पादन दक्षता में सुधार, और रखरखाव और प्रतिस्थापन की सुविधा।
उपकरण के डिब्बे में रेक्टिफायर उपकरण, निगरानी इकाई, एसी बिजली वितरण इकाई, डीसी बिजली वितरण इकाई और अन्य सहायक उपकरण स्थापित करें।और संचार उपकरणों की स्थापना के लिए आरक्षित स्थान. उपकरण कक्ष के अंदर उपकरण स्थापित करने और शेल्फ को तय करने के लिए कम से कम 4 स्थापना खंभे होने चाहिए। माउंटिंग कॉलम को आगे और पीछे, बाएं और दाएं स्थानांतरित किया जा सकता है,और मानक 19 इंच या 21 इंच उपकरण स्थापित कर सकते हैं
बैटरी डिब्बे का उपयोग बैटरी स्थापित करने के लिए किया जाता है। बैटरी प्रकारों में आम तौर पर लीड-एसिड बैटरी और लिथियम आयरन फॉस्फेट बैटरी शामिल हैं।बैटरी के डिब्बे को विभिन्न प्रमुख ब्रांडों की बैटरी के साथ संगत होना चाहिएविभिन्न प्रकार की बैटरी के लिए, बैटरी डिब्बे की संरचनात्मक आवश्यकताएं भिन्न होती हैं।
एयर कंडीशनिंग और हीट एक्सचेंज आउटडोर टेलीकॉम कैबिनेट के लिए,बैटरी कक्ष और उपकरण कक्ष जहां सीसा-एसिड बैटरी रखी जाती है, को पूरी तरह से अलग किया जाना चाहिए ताकि बिजली आपूर्ति उपकरण और संचार उपकरण के एसिड धुंध संक्षारण से बचा जा सके।. केबिन को अलग नहीं किया जा सकता है. बैटरी के डिब्बे में हानिकारक गैसों को बाहर निकालने के लिए हाइड्रोजन डिस्चार्ज डिवाइस होना चाहिए; बैटरी चार्ज और डिस्चार्ज के दौरान गर्म हो जाएगी और सूज जाएगी,तो बैटरी के बीच की दूरी 10 मिमी से अधिक होना चाहिए; बैटरी समर्थन फ्रेम और ट्रे पर्याप्त शक्ति होना चाहिए; कंपन से क्षतिग्रस्त। बैटरी डिब्बे के आवरण संरक्षण स्तर IP44 तक पहुंचने की आवश्यकता है।
5आउटडोर दूरसंचार कैबिनेट का शीतलन
आउटडोर टेलीकॉम कैबिनेट प्रणाली के शीतलन विधियों में शामिल हैंः प्राकृतिक शीतलन, पंखे शीतलन, हीट एक्सचेंजर शीतलन और एयर कंडीशनिंग शीतलन।ताप अपव्यय के प्रकार का चयन करें और स्थापना और उपयोग के वातावरण और प्रणाली के ताप उत्पादन के अनुसार हीटिंग की आवश्यकता है या नहीं.
फैन कूलिंग
तापमान नियंत्रित डीसी पंखे का उपयोग कैबिनेट में गर्मी को मजबूर करने के लिए किया जाता है। कैबिनेट का आंतरिक तापमान बाहरी परिवेश के तापमान से अधिक है। लागत कम है,लेकिन यह बाहरी धूल लाएगा, आर्द्रता और संक्षारक गैसों को कैबिनेट में प्रवेश करने से कैबिनेट में उपकरण की विश्वसनीयता प्रभावित होती है।कैबिनेट के सभी वेंटिलेशन छेद में कीटों और कृंतकों के प्रवेश को रोकने के लिए संक्षारण प्रतिरोधी स्क्रीन और धूल प्रतिरोधी जाली होनी चाहिए, और धूल-प्रूफ नेट और स्क्रीन को साफ करना, बनाए रखना या बदलना आसान होना चाहिए।हम AC FAN के उपयोग की सिफारिश नहीं करते हैं, क्योंकि एसी फैन प्रणाली एक गैर-रैखिक भार है और स्टार्टअप के दौरान एक बड़ा स्टार्टिंग करंट उत्पन्न करेगा, जो यूपीएस प्रणाली पर उच्च आवश्यकताओं को आगे रखता है।
एयर कंडीशनर
सबसे प्रभावी और तेज़ शीतलन विधि कैबिनेट के आंतरिक तापमान को परिवेश के तापमान से कम कर सकती है। यह 700W से अधिक उच्च गर्मी खपत वाले उपकरणों के लिए उपयुक्त है,लेकिन इसकी लागत और ऊर्जा की खपत अधिक है। जब एसी पावर बंद होती है, तो एयर कंडीशनर काम नहीं करता है और नियमित रूप से रखरखाव की आवश्यकता होती है। इसके अलावा, सौर ऊर्जा परिदृश्य में,एयर कंडीशनर की बिजली की खपत स्पष्ट रूप से अस्वीकार्य है, तो इस गर्मी अपव्यय विधि में बड़ी सीमाएं हैं।
हीट एक्सचेंजर
हीट एक्सचेंजर का सिद्धांत यह है कि अंदर और बाहर घूमती हवा स्वतंत्र रूप से हीट ट्रांसफर माध्यम के माध्यम से गर्मी का आदान-प्रदान करती है,इस प्रकार कैबिनेट के आंतरिक तापमान को कम. हीट एक्सचेंजर को आवरण के शीर्ष पर या सामने और पीछे के दरवाजे के पैनलों पर रखा जाता है। कैबिनेट पूरी तरह से बंद है, और सुरक्षा स्तर IP55 या उच्चतर तक पहुंच सकता है,और जलरोधक के प्रदर्शनतापमान नियंत्रण के माध्यम से, तापमान उच्च होने पर कम हो जाता है,और बाहरी परिसंचरण प्रशंसक बंद कर दिया जाता है जब तापमान कम हैइस शीतलन पद्धति की लागत मध्यम है, लेकिन नुकसान यह है कि आंतरिक तापमान हमेशा बाहरी तापमान से अधिक होता है।
ठंडे क्षेत्र के लिए हीटर
कम तापमान वाले वातावरण में जहां सर्दियों में मासिक औसत तापमान -10°C से कम होता है, हीटिंग और गर्मी संरक्षण के लिए हीटिंग घटकों या हीटर की भी आवश्यकता होती है।यह -10°C पर क्यों सेट है?, क्योंकि आउटडोर टेलीकॉम कैबिनेट में आमतौर पर बैटरी होती है, और बैटरी को -10 डिग्री सेल्सियस से नीचे डिस्चार्ज करना बहुत मुश्किल होगा। इसलिए, इन परिदृश्यों के लिए, हीटर अपरिहार्य हो जाते हैं।
बाहरी कैबिनेट थर्मल इन्सुलेशन गुण
सौर विकिरण और गर्मी संरक्षण के प्रभाव को कम करने के लिए कैबिनेट के दरवाजे, साइड पैनल और बैक पैनल में डबल-लेयर शेल या सैंडविच पैनल संरचना को अपनाया गया है।कैबिनेट की बाहरी कोटिंग परत गर्मी अवशोषण को कम करने और गर्मी अपव्यय को बढ़ाने के लिए एक हल्का रंग अपनाता है.
6. आउटडोर दूरसंचार कैबिनेट की प्रवेश सुरक्षा
प्रणाली की जलरोधी IPX5 जलरोधी श्रेणी की आवश्यकताओं को पूरा करना चाहिए, वातानुकूलन अलमारियों और हीट एक्सचेंजर अलमारियों की धूलरोधी IP5X श्रेणी की आवश्यकताओं को पूरा करना चाहिए,और फैन कैबिनेट या प्राकृतिक शीतलन कैबिनेट की धूल प्रतिरोधी IP4X ग्रेड की आवश्यकताओं को पूरा करती है.
कैबिनेट के तीन-प्रूफ डिजाइन में नमी विरोधी, नमक विरोधी स्प्रे और मोल्ड विरोधी की आवश्यकता होती है; तीन-प्रूफ डिजाइन में,उपकरण के उपयोग के माहौल के अनुसार उत्पाद की सुरक्षा का स्तर निर्धारित किया जाना चाहिए।, और आवश्यक सुरक्षा प्रदर्शन के साथ सुरक्षा प्रणाली को सुरक्षा स्तर की जरूरतों के अनुसार चुना जाना चाहिए। इसे पूरे उत्पाद के डिजाइन में लागू किया जाता है [1].कैबिनेट की बाहरी सतह कोटिंग संक्षारण प्रतिरोधी और सौर विकिरण विरोधी होनी चाहिए, और कैबिनेट के आंतरिक संरचनात्मक भागों को संक्षारण प्रतिरोधी कोटिंग या कोटिंग के साथ लेपित किया जाना चाहिए। बाहर स्थिर पानी संरचनाओं से बचें।
कैबिनेट की सभी बाहरी परतों और दरवाजों को अच्छी तरह से ग्राउंड किया जाना चाहिए; एसी केबलों, डीसी केबलों, सिग्नल केबलों और ग्राउंड केबलों में स्वतंत्र केबल प्रवेश छेद होने चाहिए,और अलग से रूट और बंधा जाना चाहिएलंबे तारों का यथासंभव प्रयोग नहीं करना चाहिए; केबल तारों को उपकरण और गर्म हवा के आउटलेट को पार नहीं करना चाहिए; तांबे की सलाखें यथासंभव छोटी होनी चाहिए;मॉनिटरिंग मॉड्यूल एसी पावर डिस्ट्रीब्यूशन यूनिट और एसी केबलों से यथासंभव दूर हैग्राउंडिंग स्क्रू और केबल के विनिर्देशों को मानक आवश्यकताओं को पूरा करना होगा।
6निष्कर्ष
आउटडोर टेलीकॉम कैबिनेट का डिजाइन और निर्माण एक व्यवस्थित परियोजना है। बिजली आपूर्ति, संरचना, सुरक्षा, नेटवर्क आदि में अनुभव का संश्लेषण आवश्यक है।एक अच्छी आउटडोर दूरसंचार कैबिनेट प्रणाली बहुत OPEX को कम कर देगा.ESTEL का निरंतर दर्शन यह है कि CAPEX और OPEX समान रूप से महत्वपूर्ण हैं, और ग्राहकों के OPEX को यथासंभव कम करने का प्रयास करते हैं। आशा है कि हम आपके पक्ष में गुणवत्ता वाले उत्पाद प्रदान कर सकते हैं।
