उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कैबिनेट बाहरी आकार: | W×D×H 800×1000×2000 मिमी | सुरक्षा स्तर: | आईपी55 |
|---|---|---|---|
| 19 इंच रैक: | 38u | रंग: | RAL7035 ग्रे |
| एकीकृत सहायक उपकरण: | पीडीयू, ईएमएस, सेंसर | सामग्री: | जस्ती स्टील, इन्सुलेशन के साथ एकल दीवार |
| कैबिनेट ताला: | एंटी-थेफ्ट थ्री पॉइंट लॉक (सपोर्ट पैडलॉक) | सतह उपचार: | आउटडोर एंटीकोर्सोसियन पाउडर कोटिंग |
| उत्पाद का नाम: | आउटडोर टेलीकॉम कैबिनेट, IP65 आउटडोर कैबिनेट | शीतलन प्रणाली: | 500W 1000W 1500W 2000W संपीड़ित हवा कंडीशनर |
| हाई लाइट: | 38U आउटडोर डेटा कैबिनेट,पाउडर कोटिंग 19 इंच टेलीकॉम कैबिनेट,आउटडोर 19 इंच दूरसंचार कैबिनेट |
||
आउटडोर डेटा कैबिनेट 19 इंच रैक 38U ऊंचाई मंजिल घुड़सवार दूरसंचार संलग्नक मानक
1बाहरी डाटा कैबिनेट संक्षिप्त परिचय
● भारी-भरकम बाहरी निर्माण
● 38 रैक यूनिट (RU), मानक 19 ′′ रेल
● आगे की ओर पहुँच (पीछे की ओर पहुँच वैकल्पिक)
● चोरी रोधी तीन-बिंदु तालाबंदी प्रणाली, समर्थन लटकन
● बाहर का पाउडर कोटिंग, जंग रोधी
● मानक रंगः हल्का ग्रे, RAL7035. अनुकूलित रंग उपलब्ध है
● कैबिनेट के तल पर केबल का प्रवेश
● ग्राउंडिंग बार लगाएं
● दरवाज़े का ढक्कन लगाएं
● नीचे चार पहिया लगाएं
● वैकल्पिक शीतलन समाधान: वेंटिलेशन, एयर कंडीशनर, हीट एक्सचेंजर
2. बाहरी डेटा कैबिनेट कैसे डिजाइन करें
बाहरी डेटा कैबिनेट को डिजाइन करने के लिए मौसम तत्वों और पर्यावरणीय कारकों के संपर्क में आने के कारण इनडोर कैबिनेट की तुलना में विशेष विचार की आवश्यकता होती है।यहाँ एक आउटडोर डेटा कैबिनेट के लिए विचार करने के लिए कुछ महत्वपूर्ण विवरण हैं:
मौसम प्रतिरोधी डिजाइनः बाहरी डेटा कैबिनेट को मौसम प्रतिरोधी और वर्षा, बर्फ, हवा और चरम तापमान जैसे तत्वों के प्रतिरोधी होने के लिए डिज़ाइन किया जाना चाहिए।इसमें ठोस वस्तुओं और तरल पदार्थों के खिलाफ सुरक्षा के स्तर को दर्शाने वाले आईपी (प्रवेश संरक्षण) रेटिंग्स होनी चाहिए.
सामग्री का चयनः बाहरी परिस्थितियों का सामना करने के लिए टिकाऊ और संक्षारण प्रतिरोधी सामग्री चुनें। बाहरी डेटा कैबिनेट के लिए आम सामग्री में स्टेनलेस स्टील, एल्यूमीनियम,या मौसम प्रतिरोधी पॉलिमर.
शीतलन और वेंटिलेशनः कैबिनेट के अंदर स्थित उपकरणों के लिए इष्टतम परिचालन तापमान बनाए रखने के लिए प्रभावी शीतलन और वेंटिलेशन प्रणाली लागू करें। वेंटिलेशन प्रशंसक, वायु फिल्टर,और गर्मी एक्सचेंजर अति ताप को रोकने के लिए आवश्यक हो सकता है.
सुरक्षा विशेषताएंः यह सुनिश्चित करें कि बाहरी डेटा कैबिनेट अनधिकृत पहुंच और छेड़छाड़ के खिलाफ सुरक्षित है। ताले, सुरक्षा कैमरे, छेड़छाड़-सबूत सील का उपयोग करने पर विचार करेंऔर सुरक्षा बढ़ाने के लिए अलार्म सिस्टम.
पावर मैनेजमेंट: एक विश्वसनीय बिजली वितरण प्रणाली लागू करें जो बाहरी परिस्थितियों का सामना कर सके। उचित ग्राउंडिंग तकनीकों का उपयोग करें, अधिभार सुरक्षा उपकरण,और यदि आवश्यक हो तो बैटरी या सौर पैनलों जैसे बैकअप पावर समाधान.
केबल प्रबंधनः बाहरी डेटा कैबिनेट के भीतर केबलों को व्यवस्थित और सुरक्षित करें ताकि क्षति को रोका जा सके और कुशल कनेक्टिविटी सुनिश्चित की जा सके।और केबल के उचित प्रबंधन के लिए केबल बंधन.
पर्यावरणीय निगरानीः कैबिनेट के अंदर तापमान, आर्द्रता और अन्य पर्यावरणीय स्थितियों को ट्रैक करने के लिए पर्यावरणीय निगरानी प्रणालियों को एकीकृत करने पर विचार करें।यह सक्रिय रखरखाव और किसी भी असामान्यता के लिए समय पर प्रतिक्रिया करने के लिए अनुमति देता है.
बिजली सुरक्षाः बिजली के झटके के कारण बिजली के झटके से उपकरणों की सुरक्षा के लिए बिजली सुरक्षा उपाय स्थापित करें। इसमें ग्राउंडिंग सिस्टम, झटके सुरक्षा उपकरण,और बिजली रोधी.
रिमोट मैनेजमेंटः एक केंद्रीकृत स्थान से बाहरी डेटा कैबिनेट की निगरानी और नियंत्रण के लिए रिमोट मॉनिटरिंग और प्रबंधन क्षमताओं को शामिल करें। यह वास्तविक समय की निगरानी, अलर्ट,और दूरस्थ समस्या निवारण.
मानकों का अनुपालनः यह सुनिश्चित करें कि आउटडोर डेटा कैबिनेट डिजाइन आउटडोर उपकरण प्रतिष्ठानों, विद्युत सुरक्षा,और पर्यावरण संरक्षण.
3. बाहरी डेटा कैबिनेट निर्देश
उन लोगों के लिए जो सिर्फ मानक कैबिनेट से अधिक की जरूरत है, इस श्रृंखला भी उपलब्ध विकल्पों के बहुत सारे के साथ वास्तव में अनुकूलित समाधान की सुरक्षा की पेशकश कर सकते हैं,किसी भी इलेक्ट्रॉनिक उपकरण के लिए जलवायु नियंत्रित वातावरण प्रदान करनायह किसी भी इलेक्ट्रॉनिक उपकरण के लिए सुरक्षित, जलवायु नियंत्रित वातावरण प्रदान करता है।
यह कैबिनेट 2000 मिमी ऊंचा और 8000 मिमी चौड़ा और 1000 मिमी गहरा है। यह कैबिनेट आउटडोर रैक आवश्यकताओं के लिए अंतिम विकल्प है।
4. बाहरी डेटा कैबिनेट आरेख
5मानक अनुपालन तालिका
| मानक | विवरण |
| जीबी/टी 17626.7-1998 | विद्युत चुम्बकीय संगतता |
| GB4706.1 | घरेलू उपकरण और समान उपयोग के साथ विद्युत उपकरण की सुरक्षा। |
| GB4798.1 | विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए आवेदन में विद्यमान पर्यावरणीय स्थितियां - भंडारण |
| GB4798.2 | विद्युत और इलेक्ट्रॉनिक उत्पादों के आवेदन में विद्यमान पर्यावरणीय स्थितियां - परिवहन |
| GB4798.3 | विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए आवेदन में विद्यमान पर्यावरणीय स्थितियां - उपयोग |
6.बाहरी डाटा कैबिनेट का तकनीकी पैरामीटर
| विन्यास | पद | तकनीकी पैरामीटर |
| कैबिनेट | मॉडल | ET8010200A-38U |
| सुरक्षा स्तर | IP55 | |
| बाहरी आयाम | H2000mm × W800mm × D1000mm | |
| आंतरिक आयाम | 19 इंच, 38U | |
| सामग्री |
जस्ती स्टील, 1.2 मिमी मोटाई, एकल दीवार। असर भागों की मोटाईः 2.0 मिमी |
|
| इन्सुलेशन | पीईएफ | |
| कोटिंग | पॉलिएस्टर पाउडर कोटिंग | |
| रंग | RAL7035 | |
| ताला | चोरी रोधी तीन बिंदु तालाबंदी प्रणाली | |
| हिंज | आंतरिक हिंज | |
| स्थापना विकल्प | फर्श पर लगा हुआ | |
| केबल रूटिंग | कैबिनेट के नीचे से केबल अंदर और बाहर | |
| रखरखाव | एक सामने का दरवाजा, एक पीछे का दरवाजा | |
| शीतलन |
एसी एयर कंडीशनर |
1500W 220VAC 50Hz, सामने के दरवाजे पर स्थापित |
| अन्य | एलईडी दीपक | |
| प्रवेश द्वार सुरक्षा स्विच | ||
| पर्यावरण | कार्य तापमान | -40°C~+55°C (+सौर विकिरण) |
| भंडारण तापमान | -40°C~+70°C | |
| कार्यशील आर्द्रता | 5%~95% ((कोई संघनक नहीं) | |
| कार्य ऊंचाई | 0~4000 मीटर | |

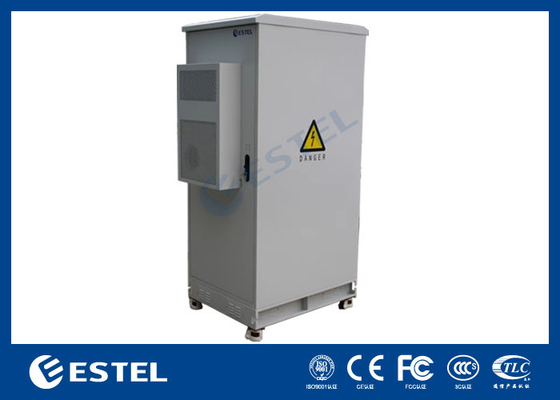

7कैबिनेट चित्र

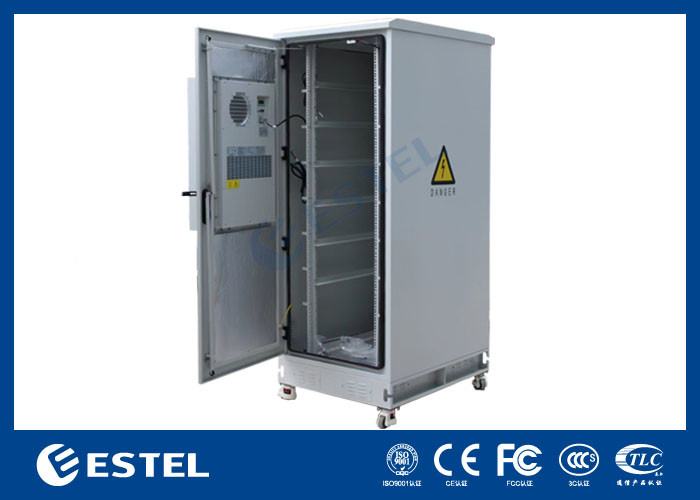

अंदर

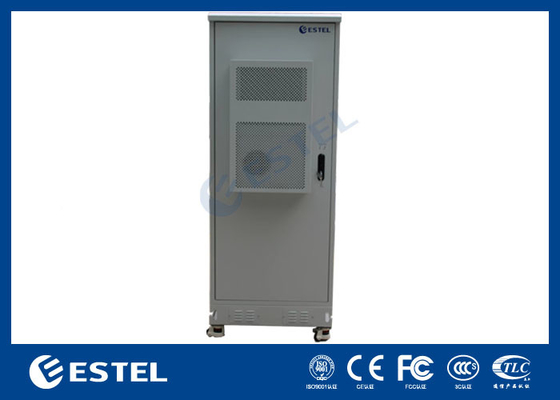

बाहरः
8एयर कंडीशनर का कार्य:
9. आपकी पसंद के लिए विभिन्न शीतलन प्रणाली
