24U आउटडोर दूरसंचार उपकरण कैबिनेट ET6565150-A24U एसी और सामने के पीछे के दरवाजे के साथ
उत्पाद विवरण
24U आउटडोर दूरसंचार उपकरण कैबिनेट
,एसी के साथ आउटडोर दूरसंचार उपकरण कैबिनेट
,एफसीसी बाहरी दूरसंचार कैबिनेट
आउटडोर दूरसंचार उपकरण अलमारियाँ ET6565150-A24U एयर कंडीशनर और सामने के पीछे के दरवाजे के साथ
1. आउटडोर दूरसंचार उपकरण कैबिनेट
दूरसंचार उपकरण कैबिनेट, जिसे बाहरी उपकरण संलग्नक के रूप में भी जाना जाता है, आमतौर पर संवेदनशील दूरसंचार उपकरण को कठोर पर्यावरणीय परिस्थितियों से बचाने के लिए डिज़ाइन किया गया है।इन अलमारियों का उपयोग आम तौर पर राउटर जैसे उपकरणों को रखने के लिए किया जाता है, स्विच, बिजली की आपूर्ति, और अन्य नेटवर्क उपकरणों.
बाहरी संचार कैबिनेट आमतौर पर वर्षा, बर्फ और चरम तापमान जैसे मौसम तत्वों से सुरक्षा प्रदान करने के लिए स्टील या एल्यूमीनियम जैसी टिकाऊ सामग्री से बने होते हैं।वे अक्सर मौसम प्रतिरोधी सील जैसी सुविधाओं से लैस होते हैं, शीतलन प्रणाली और सुरक्षा ताले संलग्न उपकरणों की सुरक्षा और कार्यक्षमता सुनिश्चित करने के लिए।
2दूरसंचार उपकरण कैबिनेट लाभ
दूरसंचार उपकरण के अलमारियाँ, जिन्हें नेटवर्क उपकरण अलमारियाँ या सर्वर अलमारियाँ भी कहा जाता है,विभिन्न प्रकार के दूरसंचार और नेटवर्किंग उपकरणों को रखने और उनकी सुरक्षा के लिए उपयोग किए जाने वाले विशेष आवरण हैंये कैबिनेट संवेदनशील इलेक्ट्रॉनिक उपकरणों के सुरक्षित संचालन को सुनिश्चित करने के लिए दूरसंचार बुनियादी ढांचे में आवश्यक घटक हैं।
दूरसंचार उपकरणों के अलमारियों की कुछ विशेषताएं और पहलू निम्नलिखित हैंः
सुरक्षा: दूरसंचार अलमारियों में अक्सर ताले या सुरक्षा तंत्र होते हैं ताकि अंदर रखे गए उपकरणों तक अनधिकृत पहुंच को प्रतिबंधित किया जा सके, जिससे डेटा सुरक्षा सुनिश्चित हो सके।
वेंटिलेशन और कूलिंगः तापमान को नियंत्रित करने और इलेक्ट्रॉनिक घटकों के अति ताप को रोकने के लिए उचित वेंटिलेशन और कूलिंग सिस्टम कैबिनेट में एकीकृत हैं।
रैक स्पेसः दूरसंचार अलमारियाँ मानक रैक-माउंटेड उपकरणों जैसे सर्वर, राउटर, स्विच, मॉडेम और अन्य नेटवर्क उपकरणों को समायोजित करने के लिए डिज़ाइन की गई हैं।
केबल प्रबंधन: इसमें केबलों को व्यवस्थित रूप से व्यवस्थित करने और मार्ग देने के लिए कुशल केबल प्रबंधन के लिए प्रावधान शामिल हैं, जो रखरखाव और समस्या निवारण के लिए आसान पहुंच सुनिश्चित करता है।
मॉड्यूलरता और लचीलापन: कई कैबिनेट मॉड्यूलर हैं और विभिन्न उपकरण विन्यासों को समायोजित करने और भविष्य के विस्तार या उन्नयन की अनुमति देने के लिए अनुकूलन योग्य हैं।
स्थायित्वः दूरसंचार उपकरण कैबिनेट पर्यावरण कारकों, भौतिक प्रभावों का सामना करने और दीर्घकालिक स्थायित्व प्रदान करने के लिए मजबूत सामग्री के साथ बनाए जाते हैं।
ईएमआई/आरएफआई सुरक्षा: कुछ अलमारियाँ सिग्नल हस्तक्षेप को रोकने और उपकरण की विश्वसनीयता सुनिश्चित करने के लिए विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) और रेडियो आवृत्ति हस्तक्षेप (आरएफआई) परिरक्षण प्रदान करती हैं।
आउटडोर बनाम इनडोरः दूरसंचार कैबिनेट इनडोर और आउटडोर वेरिएंट में आते हैं, जिसमें बाहरी कैबिनेट अतिरिक्त मौसम प्रतिरोधी और तत्वों के खिलाफ सुरक्षा की विशेषता है।
दूरसंचार अनुप्रयोगः इन अलमारियों का व्यापक रूप से दूरसंचार सुविधाओं, डेटा केंद्रों, सर्वर कक्षों, नेटवर्क प्रतिष्ठानों, आईओटी तैनाती में उपयोग किया जाता है,और कई अन्य उद्योगों को नेटवर्क बुनियादी ढांचे की आवश्यकता होती है.
दूरसंचार उपकरणों के लिए एक सुरक्षित, संगठित और नियंत्रित वातावरण प्रदान करके, ये कैबिनेट दक्षता, विश्वसनीयता,और आधुनिक संचार नेटवर्क की सुरक्षा.
3. तकनीकी मापदंडउपकरण कैबिनेट
| पद | प्रकार | तकनीकी पैरामीटर |
| संरचना | आयाम | बाहरी आयामः W×D×H 650x650x1500 मिमी |
| स्वरूप | 1 डिब्बा | |
| उपकरण की स्थापना की विधि | 19 ̊ रैक, 24U | |
| द्वार | एक सामने के दरवाजे और एक पीछे के दरवाजे के साथ, और बाहरी कैबिनेट के लिए तीन बिंदु ताला (समर्थन लटकन) | |
| सामग्री | गैल्वेनाइज्ड स्टील, एकल दीवार इन्सुलेशन के साथ | |
| ऊष्मागत इन्सुलेशन | 20 मिमी पीईएफ | |
| प्रवेश सुरक्षा | IP55 | |
| तापमान नियंत्रण | शीतलन |
एयर कंडीशनर AC220v,50Hz शीतलन क्षमता:600W |
| प्रकाश व्यवस्था | एलईडी दीपक | एलईडी दीपक |
| तापमान | तापमान | कार्य तापमानः -40°C ~ +55°C |
| भंडारण तापमानः -50°C ~ + 70°C | ||
| परिवहन तापमानः -50°C ~ +70°C | ||
| आर्द्रता | सापेक्ष आर्द्रता | 5% ~ 100% |
| दबाव | वायु दबाव | 62kpa ~ 101kpa (0m ~ 5000m ऊंचाई के समान) |
| विकिरण तीव्रता | सौर विकिरण तीव्रता | 1120 × (1±5%) W/m2 |
5उपकरण कैबिनेट सामान सूची
| नहीं. | पद | मात्रा | इकाई | विनिर्देश |
| 1 | उपकरण कैबिनेट | 1 | सेट |
(1) बाहरी आयाम W×D×H 650x650x1500 मिमी (2) एक डिब्बाः जिसमें 24U मानक 19" रैक शामिल है (3) बाहरी कैबिनेट के लिए एक सामने के दरवाजे और तीन बिंदु विरोधी चोरी ताला के साथ ((समर्थन लटकन) (4) सामग्रीः जस्ती स्टील; एकल दीवार गर्मी इन्सुलेशन के साथ (5) आईपी स्तरः IP55 (6) नीचे केबल का प्रवेश (7) जिसमें ग्राउंडिंग कॉपर बार भी शामिल है |
| 2 | एयर कंडीशनर | 1 | सेट |
एयर कंडीशनर शीतलन क्षमताः 600W, बिजली की आपूर्तिः AC220V, 50Hz |
| 3 | पंखा | 1 | सेट | दो AC220V प्रशंसक और एक तापमान नियंत्रक |
| 4 | पर्यावरण निगरानी प्रणाली | 1 | सेट |
1× पर्यावरण निगरानी इकाई,19 ′′, 1U; AC220V, RS485 और SNMP संचार का समर्थन करता है 1 × धुआं सेंसर, 1 × पानी सेंसर, 1 × तापमान सेंसर, 1 × दरवाजा सेंसर. |
| 5 | एसी और डीसी बिजली वितरण इकाई | 1 | सेट |
ग्रेड बी बिजली प्रतिरोधी एसी इनपुटः 63A/2P×1; एसी आउटपुटः 16A/1P×4; डीसी आउटपुटः 16A/1P×4; ऊंचाईः 4U |
| 6 | एलईडी लैंप स्विच | 1 | पीसी | एलईडी लैंप को चालू/बंद करने के लिए प्रयोग किया जाता है |
| 7 | एलईडी लैंप | 1 | पीसी | AC220V, कैबिनेट में रोशनी के लिए इस्तेमाल किया |
| 8 | पैकेज | 1 | सेट | लकड़ी का मामला |
6उपकरण कैबिनेट कैसे डिजाइन करें:
एक दूरसंचार कैबिनेट के डिजाइन में यह सुनिश्चित करने के लिए कई कदम शामिल हैं कि यह विशिष्ट तकनीकी आवश्यकताओं और परिचालन आवश्यकताओं को पूरा करता है। यहां एक सामान्य गाइड है कि आप दूरसंचार कैबिनेट कैसे डिजाइन कर सकते हैंः
आवश्यकताओं को परिभाषित करें: दूरसंचार कैबिनेट के लिए आवश्यकताओं को स्पष्ट रूप से परिभाषित करके शुरू करें। आकार, क्षमता, शीतलन आवश्यकताओं, बिजली वितरण, केबल प्रबंधन,सुरक्षा सुविधाएँ, और पर्यावरणीय विचार।
कैबिनेट प्रकार चुनें: कैबिनेट का प्रकार चुनें जो आपकी आवश्यकताओं के अनुरूप है, चाहे वह दीवार पर लगे कैबिनेट, फर्श पर खड़े कैबिनेट, बाहरी कैबिनेट, या एक कस्टम-डिज़ाइन समाधान हो।
लेआउट प्लानिंगः कैबिनेट के लिए लेआउट प्लान बनाएं जिसमें सर्वर, स्विच, राउटर, बिजली की आपूर्ति, बैटरी और अन्य घटकों जैसे उपकरणों का स्थान शामिल है।हवा के प्रवाह पर ध्यान दें, केबल रूटिंग, और रखरखाव के लिए पहुंच।
सामग्री चुनेंः स्थायित्व, थर्मल गुणों और विद्युत चुम्बकीय संगतता (ईएमसी) जैसे कारकों के आधार पर कैबिनेट निर्माण के लिए उपयुक्त सामग्री का चयन करें। आम सामग्रियों में स्टील,एल्यूमीनियम, या सुरक्षात्मक कोटिंग के साथ अन्य सामग्री।
वेंटिलेशन और कूलिंगः कैबिनेट के अंदर उपकरण के लिए इष्टतम परिचालन तापमान बनाए रखने के लिए उचित वेंटिलेशन और कूलिंग सिस्टम सुनिश्चित करें। प्रशंसकों, वेंटिलेशन,या आवश्यकता के अनुसार एयर कंडीशनिंग इकाइयां.
विद्युत वितरण: कैबिनेट के भीतर एक कुशल विद्युत वितरण प्रणाली का डिजाइन करें, जिसमें बिजली के आउटलेट, अधिभार संरक्षण, सर्किट ब्रेकर,और बैटरी या यूपीएस (अबाधित बिजली आपूर्ति) प्रणालियों जैसे बैकअप पावर समाधान.
केबल प्रबंधनः कैबिनेट के भीतर नेटवर्क केबल, पावर कॉर्ड और अन्य कनेक्शनों को व्यवस्थित और सुरक्षित करने के लिए केबल प्रबंधन समाधान लागू करें। केबल ट्रे, टाई रैप, लेबल,और आसानी से पहचान के लिए रंग-कोडिंग.
सुरक्षा सुविधाएँ: सुरक्षा सुविधाएँ जैसे ताले, पहुँच नियंत्रण प्रणाली, छेड़छाड़-प्रूफ तंत्र,और निगरानी कैमरों के लिए कैबिनेट के अंदर उपकरण की रक्षा के लिए अनधिकृत पहुंच या भौतिक क्षति से.
ईएमसी विचारःयह सुनिश्चित करना कि कैबिनेट के डिजाइन में विद्युत चुम्बकीय संगतता (ईएमसी) की आवश्यकताओं को ध्यान में रखा गया है ताकि हस्तक्षेप को कम से कम किया जा सके और संवेदनशील इलेक्ट्रॉनिक उपकरणों का उचित कार्य सुनिश्चित किया जा सके।.
परीक्षण और सत्यापनः तैनाती से पहले, यह सुनिश्चित करने के लिए दूरसंचार कैबिनेट डिजाइन का गहन परीक्षण और सत्यापन करें कि यह सभी विनिर्देशों को पूरा करता है, सही ढंग से कार्य करता है,और प्रासंगिक उद्योग मानकों के अनुरूप है.

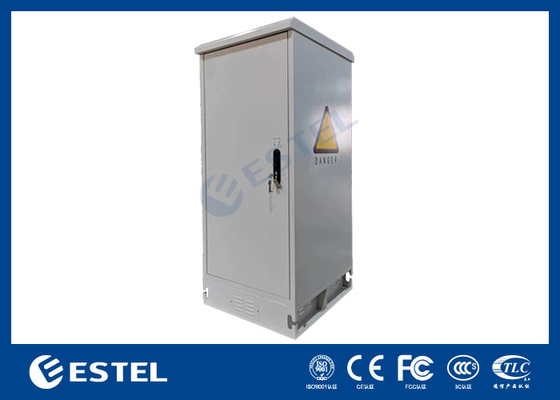

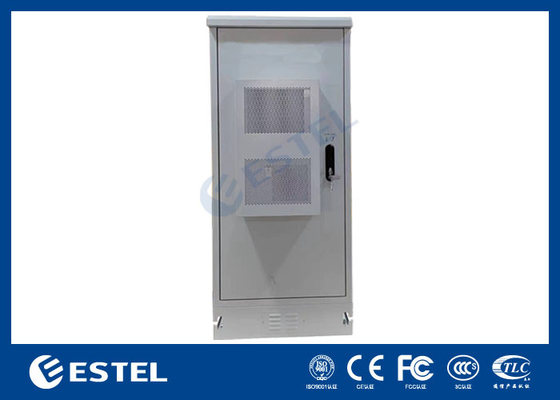

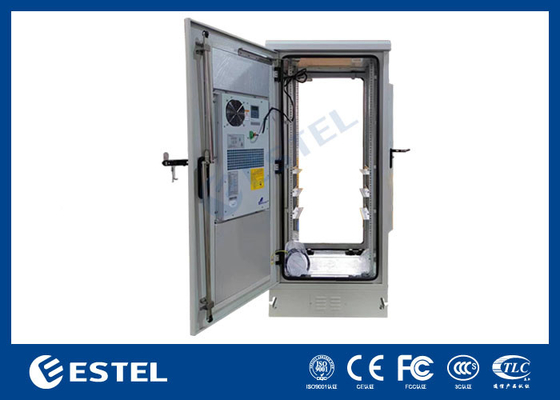

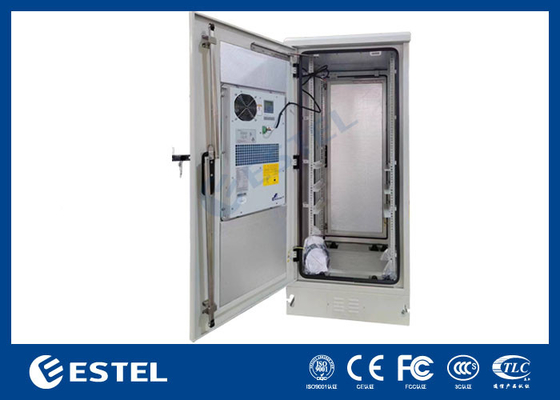

7इस कैबिनेट की तस्वीरें:
-
