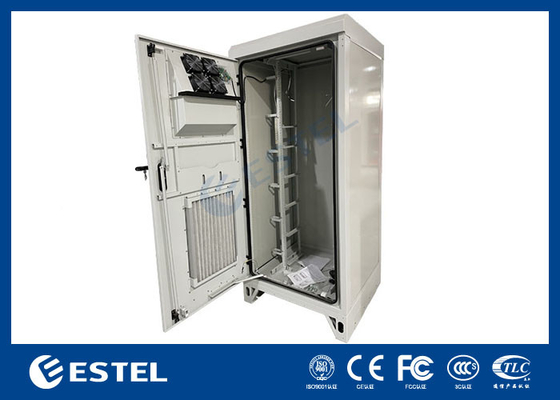

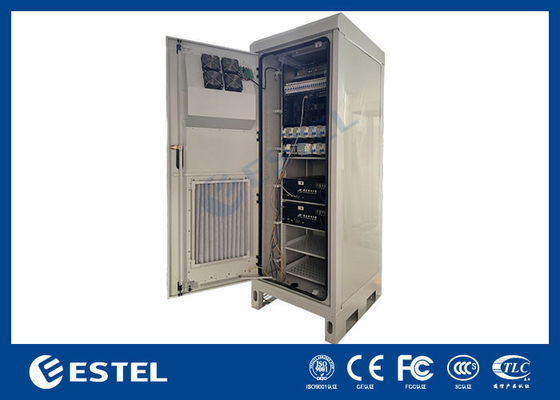

एकीकृत आउटडोर दूरसंचार उपकरण कैबिनेट रेक्टिफायर पावर सिस्टम के साथ फर्श माउंट
उत्पाद विवरण
एकीकृत बाहरी दूरसंचार उपकरण कैबिनेट
,फर्श पर लगे आउटडोर दूरसंचार उपकरण कैबिनेट
,क्षरण रोधी दूरसंचार उपकरण रैक
एकीकृतबाहरीघोंसला19 इंचफर्श पर लगा हुआरैकरेक्टिफायर पावर सिस्टम के साथ उपकरण कैबिनेट
- एकीकृतबाहरीसंलग्नक विशेषताएंः
● भारी-भरकम बाहरी निर्माण
● 40 रैक यूनिट (RU), मानक 19 ′′ रेल
● आगे की ओर पहुँच (पीछे की ओर पहुँच वैकल्पिक)
● चोरी रोधी तीन-बिंदु तालाबंदी प्रणाली, समर्थन लटकन
● बाहर का पाउडर कोटिंग, जंग रोधी
● मानक रंगः हल्का ग्रे, RAL7035. अनुकूलित रंग उपलब्ध है
● कैबिनेट के तल पर केबल का प्रवेश
● ग्राउंडिंग बार लगाएं
● दरवाज़े का ढक्कन लगाएं
● वैकल्पिक शीतलन समाधान: वेंटिलेशन, एयर कंडीशनर, हीट एक्सचेंजर
- एकीकृतबाहरीसंलग्नक तकनीक पैरामीटर
| विन्यास | पद | तकनीकी पैरामीटर |
| कैबिनेट | मॉडल | ईटी9090210-40U |
| सुरक्षा स्तर | IP55 | |
| बाहरी आयाम | H2100mm × W900mm × D900mm | |
| आंतरिक आयाम | 19 इंच, 40 यू | |
| सामग्री |
जस्ती स्टील, 1.2 मिमी मोटाई, एकल दीवार। असर भागों की मोटाईः 2.0 मिमी |
|
| इन्सुलेशन | पीईएफ | |
| कोटिंग | पीऑलिस्टर पाउडर कोटिंग | |
| रंग | RAL7035 | |
| ताला | चोरी रोधी तीन बिंदु तालाबंदी प्रणाली | |
| हिंज | आंतरिक हिंज | |
| स्थापना विकल्प | फर्श पर लगा हुआ | |
| केबल रूटिंग | कैबिनेट के नीचे से केबल अंदर और बाहर | |
| रखरखाव | एक सामने का दरवाजा, एक पीछे का दरवाजा | |
| शीतलन | आईवीएस(बुद्धिमान वेंटिलेशन प्रणाली) |
मॉडल:12038 बिजली की आपूर्तिः AC220V, 50Hz 4 प्रशंसक +1 प्रशंसक तापमान नियंत्रक |
| दूरसंचार सुधारक प्रणाली |
मॉडल: ET48300-Y45D613A ऊँचाईः 13U (1) रेक्टिफायर मॉड्यूलः 4KWx9; फोटोवोल्टिक मॉड्यूलः 3KWx8 (2) AC इनपुटः 380VAC, 63A/3P*1 (3) डीसी आउटपुटः आउटपुट वोल्टेजः -42Vdc~-58Vdc; लोड ब्रेकर: LLVD:125A/1P*4+63A/1P*4+32A/1P*3; BLVD:6A/1P*3+10A/1P*4+16A/1P*4; बैटरी ब्रेकर: 125A/1P*4 (4)मॉनिटर मॉड्यूलः संचार इंटरफ़ेसः RS485;SNMP |
|
| अन्य | एलईडी दीपक | |
| प्रवेश द्वार सुरक्षा स्विच | ||
| पर्यावरण | कार्य तापमान | -40°C~+55°C (+सौर विकिरण) |
| भंडारण तापमान | -40°C~+70°C | |
| कार्यशील आर्द्रता | 5%~95% ((कोई संघनक नहीं) | |
| कार्य ऊंचाई | 0~4000 मीटर | |
- कैबिनेट आरेख
- दूरसंचार सुधारक प्रणाली डेटाशीट
| श्रेणी | ET48300-Y45D613A | |
| प्रणाली | आयाम ((मिमी) | 482.0(W) *350.0(D) *13U(H) |
| वजन | ≤20 किलोग्राम ((सिधा करने वाले मॉड्यूल के बिना) | |
| शीतलन मोड | प्राकृतिक शीतलन | |
| स्थापना मोड | 19 इंच के रैक पर या कैबिनेट के अंदर स्थापित | |
| आईपी ग्रेड | IP20 | |
| एसी वितरण | इनपुट वोल्ट | 353-406Vac |
| नामित इनपुट वोल्टेज | 380Vac | |
| इनपुट क्षमता | 63A/3P | |
| एसी एसपीडी | 20kA/40kA, 8/20μs | |
| पीहॉटवोल्टिकDवितरण | इनपुट वोल्ट | 120-425Vac |
| नामित इनपुट वोल्टेज | 340Vac | |
| इनपुट क्षमता | 25A/2P*8 एमसीबी | |
| एसी एसपीडी | 20kA/40kA, 8/20μs | |
|
डीसी वितरण
|
आउटपुट वोल्टेज | -42-58 वीडीसी,नाम मूल्यः -53.5 वीडीसी |
| अधिकतम क्षमता | 24 किलोवाट | |
| बैटरी कनेक्शन | 125A/1Px4 | |
| लोड ब्रेकर |
LLVD:125A/1P*4+63A/1P*4+32A/1P*3; BLVD:6A/1P*3+10A/1P*4+16A/1P*4; |
|
| डीसी एसपीडी | 10kA/, 8/20μs | |
| रेक्टिफायर | दक्षता | ≥96%@340Vdc/ 53.5VDC नामित भार |
| नामित शक्ति | 3000W ((200~425Vdc) | |
| कार्य तापमान | -40°C~+75°C ((पूर्ण आउटपुट 55°C से नीचे) | |
| आयाम | 106.5mm(W) × 286mm(D) × 41.5mm(1U/H) | |
| शीतलन मोड | फैन के साथ मजबूर ठंडा | |
| नियंत्रक | सिग्नल इनपुट | 4 AI ((3 बैटरी तापमान, 1 परिवेश तापमान), 6 DI ((SPD, 6 सामान्य DI) |
| अलार्म आउटपुट | 4 शुष्क संपर्क | |
| संचार पोर्ट | LAN/RS232/RS485 इंटरफेस,LAN-SNMP,TCP/IP | |
| प्रदर्शन मोड | एलसीडी | |
|
पर्यावरण
|
परिचालन तापमान | -40°C~+65°C |
| भंडारण तापमान | -40°C~+70°C | |
| परिचालन आर्द्रता | 0%~95% ((गैर-संक्षेपण) | |
| ऊंचाई | 0~3000m ((यदि ऊंचाई 2000m से 3000m के दायरे में है, तो अधिकतम परिचालन तापमान 200m की ऊंचाई बढ़ने के साथ 1°C कम हो जाता है।) | |
- रेक्टिफायर सिस्टम का नियंत्रक:
- MC2600 MEGMEET द्वारा विकसित नई पीढ़ी का डीसी पावर कंट्रोलर है। यह कई विशेषताएं और कार्य प्रदान करता है, और एक अधिक मजबूत, उपयोगकर्ता के अनुकूल, और उपयोग में आसान इंटरफ़ेस है।इस निगरानी से एक बिजली निगरानी प्रणाली का गठन होता है
मॉड्यूल मेगमीट के रेक्टिफायर मॉड्यूल, सौर मॉड्यूल और वितरण प्लग-इन फ्रेम (या वितरण कैबिनेट) के साथ मिलकर, मानव-मशीन इंटरफेस में इंटरैक्टिव संचालन को महसूस करता है,प्रणाली के संचालन की स्थिति की निगरानी, बुद्धिमान बैटरी प्रबंधन, और स्वचालित ऊर्जा-बचत प्रबंधन। MC2600 नियंत्रक कई संचार इंटरफेस प्रदान करता है, जैसे कि CAN, RS485, ईथरनेट और सूखे संपर्क।RS485 और ईथरनेट पोर्ट लचीला विस्तार समारोह और पैरामीटर सेटिंग प्रदान करते हैं, फर्मवेयर और लॉग डाउनलोड/अपलोड, रिमोट मॉनिटर सिस्टम एक्सेस, और यह रिमोट मॉनिटरिंग का एहसास कर सकता है।MC2600 का उपयोग या तो पृथक प्रणाली या हाइब्रिड पावर सिस्टम के रूप में किया जा सकता है.
- प्रणाली संरचना
MC2600 नियंत्रक के साथ-साथ रेक्टिफायर मॉड्यूल, सौर मॉड्यूल, डीजल जनरेटर, वितरण प्लग-इन फ्रेम (या
चित्र 1-1 में सिस्टम निगरानी समाधान दिखाया गया है।

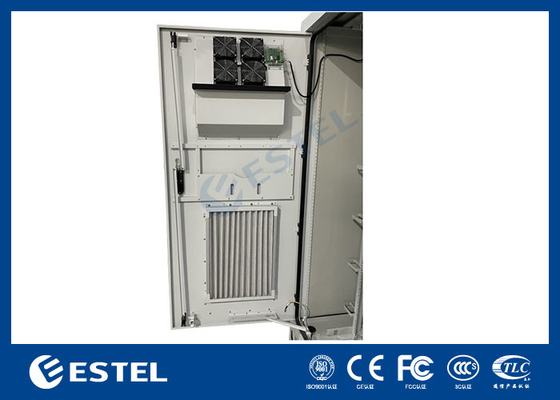

- आईवीएस ((बुद्धिमान वेंटिलेशन प्रणाली)कार्य सिद्धांत
यह प्रणाली एक बुद्धिमान वेंटिलेशन प्रणाली है जो दूरसंचार कक्ष के लिए वायु परिसंचरण, वायु निस्पंदन और शीतलन नियंत्रण प्रदान करती है।यह सीधे बाहर से दूरसंचार कक्ष में ठंडी हवा खींचता है और दूरसंचार कक्ष से गर्म हवा को बाहर निकालने के लिए प्राकृतिक शीतलन का एहसास करता हैइस प्रणाली का प्रयोग स्टैंडअलोन या एयर कंडीशनर कूलिंग डिवाइस के साथ एकीकृत किया जा सकता है।
तकनीकी मापदंड
बिजली की आपूर्तिः DC48V;
वर्तमानः 1 ए;
हवा की मात्राः 560CFM;
शोरः ≤55dB;
आवेदनः विभिन्न प्रकार के अलमारियों के लिए लागू।
कार्य आरेख
| मुख्य सामान्य | एयर कंडीशनर की विफलता | मुख्य विफलता | ||||||
| फैन ऑन | एयर कंडीशनर चालू | फैन ऑन | फैन ऑन | एलवीएलडी के बाद | ||||
| कैबिनेट के अंदर का तापमान | < 35 डिग्री सेल्सियस | 35oC - 40oC | >40oC | < 35 डिग्री सेल्सियस | ≥35 डिग्री सेल्सियस | < 35 डिग्री सेल्सियस | ≥35 डिग्री सेल्सियस | |
| एयर कंडीशनर | बंद | बंद | पावर-ऑन ऑटो-स्टार्ट | बंद | बंद | बंद | बंद | बंद |
|
बुद्धिमान वेंटिलेशन प्रणाली |
एकल प्रशंसक चालू और काम शुरू | कई प्रशंसकों को चालू करें और काम करना शुरू करें | बंद | एकल प्रशंसक चालू और काम शुरू | कई प्रशंसकों को चालू करें और काम करना शुरू करें | एकल प्रशंसक चालू और काम शुरू | कई प्रशंसकों को चालू करें और काम करना शुरू करें | बंद |
- कैबिनेटमानक अनुपालन तालिका
| मानक | विवरण |
| जीबी/टी 17626.7-1998 | विद्युत चुम्बकीय संगतता |
| GB4706.1 | घरेलू उपकरण और समान उपयोग के साथ विद्युत उपकरण की सुरक्षा। |
| GB4798.1 | विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए आवेदन में विद्यमान पर्यावरणीय स्थितियां - भंडारण |
| GB4798.2 | विद्युत और इलेक्ट्रॉनिक उत्पादों के आवेदन में विद्यमान पर्यावरणीय स्थितियां - परिवहन |
| GB4798.3 | विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए आवेदन में विद्यमान पर्यावरणीय स्थितियां - उपयोग |
- कैबिनेटचित्र
- पैकिंग और शिपिंग
कैबिनेट पैकेज का उपयोग निः शुल्क धूम्रपान लकड़ी का मामला है जो निर्यात के लिए उपयुक्त है। यह पैकेज नमी विरोधी, विरोधी प्रभाव और सुरक्षित परिवहन सुनिश्चित करने के लिए srong है।
-
