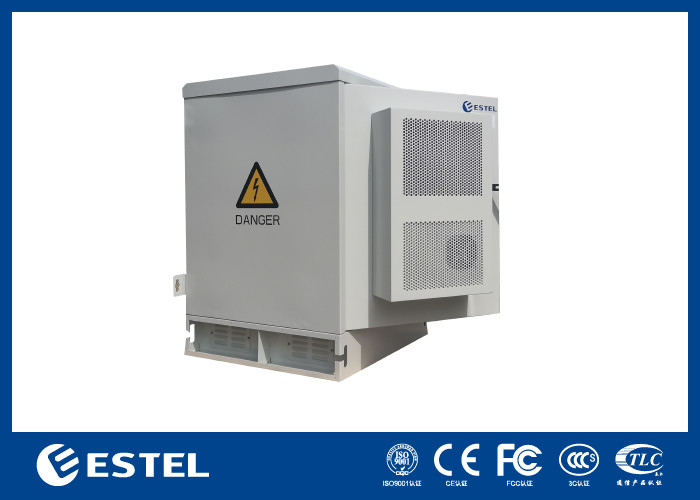

IP6519 ¢मानक रैकशीतलन प्रणाली के साथ जस्ती इस्पात उपकरण रैक कैबिनेट

1.तकनीकी पैरामीटर

बाहरी आयाम H×W×D 1000×650×650 मिमी

एक डिब्बा

उपकरण की स्थापना विधिः 19 ′′ मानक रैक

एक मुख्य द्वार के साथः

बाहरी कैबिनेट के लिए विरोधी चोरी तीन बिंदु ताला (समर्थन लटकन) के साथ

सामग्री:एक दीवार वाली 1.2 मिमी जस्ती स्टील गर्मी इन्सुलेशन के साथ

प्रवेश संरक्षणःIP65

तापमान नियंत्रण:220VAC 50HZ 600W एयर कंडीशनर

एलईडी दीपक:220VAC एलईडी दीपक

कार्य तापमानः -40°C ~ +55°C

भंडारण तापमानः -50°C ~ + 70°C

परिवहन तापमानः -50°C ~ +70°C

आर्द्रता सापेक्ष आर्द्रता 5% ~ 99%

वायु दबाव :62kpa ~ 101kpa (0m ~ 5000m ऊंचाई के समान)

सौर विकिरण तीव्रता:1124 × (1±5%) W/m2

सहायक उपकरण सूची

2मंत्रिमंडलविशेषताएं

कॉम्पैक्ट और हल्का एकल-दीवार डिजाइन
संक्षारण के खिलाफ उच्चतम सुरक्षा
एक एकीकृत छत की विशेषताएं
प्लेट की मोटाईः 1.2 मिमी
थर्मल इन्सुलेशन के साथ,यूवी सुरक्षा के साथ पॉलिएस्टर पाउडर कोट
पीयूआर गैर छिद्रित गास्केट अत्यधिक तापमान के लिए उपयुक्त
पूरी तरह से वेल्डेड डिजाइन, पूर्ण आपूर्ति, कोई विधानसभा की आवश्यकता नहीं है
सतह खत्म करना: वसा हटाना, अचार करना, फास्फोरिक धोना, सफाई करना और पाउडर कोटिंग करना

3मंत्रिमंडल के निर्देश

यह कैबिनेट 1000 मिमी ऊंचा और 650 मिमी चौड़ा और 650 मिमी गहरा है। यह कैबिनेट स्थिर रैक में जलवायु पर उच्च आवश्यकताओं वाली परियोजनाओं के लिए एक उपयुक्त समाधान का प्रतिनिधित्व करता है।वे विशेष रूप से एक स्तंभ पर माउंट करने के लिए बनाया गया है.


4वैकल्पिक सामान


● शीतलन समाधान: हम कैबिनेट के अंदर सर्वोत्तम कार्य स्थिति सुनिश्चित करने के लिए तापमान को नियंत्रित करने के लिए एयर कंडीशनर अपनाते हैं।
● बिजली वितरण इकाईः बिजली प्रणाली के सामान्य संचालन और उपकरणों के रखरखाव की आवश्यकताओं को पूरा कर सकती है
● सेंसरः आंतरिक तापमान, आर्द्रता, आग/धूआं, दरवाजे की खुली स्थिति की निगरानी कर सकते हैं।
● प्रकाश: एक टुकड़ा एलईडी ट्यूब लाइट अंदर की रोशनी के लिए है और शीर्ष कवर पर तय है।
● दूरसंचार उपकरण, बिजली स्रोत, तापमान नियंत्रण उपकरण और अन्य सामानों से लैस अंदर मजबूत रैक।
● डिजिटल डिस्प्ले में तापमान सेटिंग, तापमान अलार्म, अंदर और बाहर के तापमान पैरामीटर, और सभी प्रकार की अन्य अलार्म जानकारी आदि।

5कैबिनेट विशेषताएं

-प्रवेश संरक्षण IP55 है, हम ग्राहक के वास्तविक के आधार पर IP65 कैबिनेट प्रदान कर सकते हैं।

- भारी गेज जस्ती सामग्री से बना है।

- सामने के दरवाजे का उपयोग मानक तीन बिंदु विरोधी चोरी ताला. दरवाजे ताला एक ऊपरी, मध्य और निचले तीन बिंदु ताला संरचना बनाता है. बड़े क्षेत्र के साथ अलमारी के लिए, ताला बंद कर दिया है.लॉक प्रभाव सुरक्षित और विश्वसनीय है.

- मानक 19 इंच के माउंटिंग पोस्ट.

- स्टील मृत ताला प्रणाली लॉक के साथ सुरक्षित दरवाजे (समर्थन PADLOCK)

-यह "प्रत्यक्ष दफन" द्वारा जमीनी जड़ या जमीनी स्तंभ आधार प्रणाली में स्थापित किया जाता है

-केबल प्रवेश आधार के माध्यम से मानक के रूप में साइड या छत प्रवेश के साथ अनुरोध पर उपलब्ध है।

6मंत्रिमंडल का परिचय

• मंत्रिमंडल संरचना

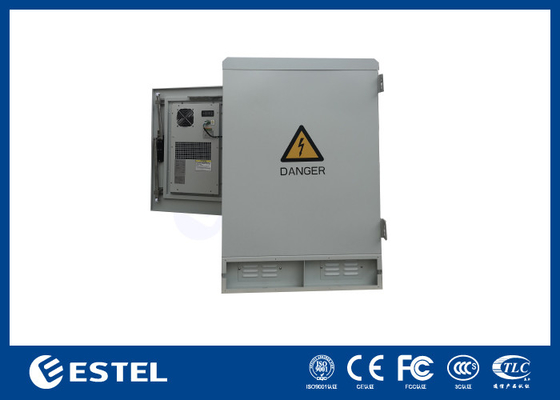

कैबिनेट में 19 ′′ उपकरण स्थापना रैक शामिल है। कैबिनेट में एक एयर कंडीशनर शामिल है, जो सामने के दरवाजे पर स्थापित है।

• कैबिनेट दरवाजा और ताला

कैबिनेट में एक सामने का दरवाजा और एक पीछे का दरवाजा शामिल है। कैबिनेट दरवाजा एम्बेडेड संरचना का उपयोग करता है। दरवाजा खोलने का कोण 110 डिग्री से अधिक है और दरवाजा सीमा उपकरण खोलने के कोण को सीमित कर सकता है।ताला चोरी का सबूत तीन बिंदु ताला हैप्रत्येक कैबिनेट दरवाजे में खुला दरवाजा सेंसर शामिल है, जो पर्यावरण निगरानी इकाई के साथ मिलकर काम करता है।


7.तकनीकीएसछाती

• सामग्रीः अच्छी गुणवत्ता वाला जस्ती स्टील
• सतह उपचार: डिग्रिजिंग, डेरुस्टिंग, रस्टप्रूफ फॉस्फेटिंग (या गैल्वनाइजिंग), पाउडर लेपित।
• कैबिनेट लोड लेयरिंगः ≥600kg
• प्रवेश सुरक्षाः IP65
• लौ retardance: GB5169.7 परीक्षण A के अनुरूप
• इन्सुलेशन प्रतिरोध: ग्राउंडिंग उपकरणों और कैबिनेट बॉडी पार्ट्स के बीच इन्सुलेशन प्रतिरोध 2×104M/500V ((DC) से कम नहीं है।
• प्रतिरोध वोल्टेजः ग्राउंडिंग डिवाइस और कैबिनेट बॉडी पार्ट्स के बीच प्रतिरोध वोल्टेज 3000V ((DC) / 1min से कम नहीं है।
• यांत्रिक शक्तिः प्रत्येक सतह ऊर्ध्वाधर दबाव > 980N सहन कर सकती है; दरवाजा खोले जाने के बाद, इसका बाहरी छोर ऊर्ध्वाधर दबाव > 200N सहन कर सकता है।

8.आयाम आरेख

9घटकस्थापना

एलईडी दीपक, एलईडी दीपक सेंसर, धुआं सेंसर, दरवाजा सेंसर और तापमान और आर्द्रता सेंसर कैबिनेट के शीर्ष पर स्थापित हैं।




कैबिनेट के निचले भाग में जल सेंसर लगाया गया है।






पीडीयू और पर्यावरण निगरानी इकाई 19 रैक पर स्थापित हैं।



कैबिनेट में कुल मिलाकर दो एयर कंडीशनर शामिल हैं, एक एयर कंडीशनर फ्रंट डोर पर और दूसरा बैक डोर पर लगाया गया है।




केबल इनलेट

फीडर केबल और अन्य बाहरी केबल सभी नीचे के तारों की विधि का उपयोग करते हैं।
