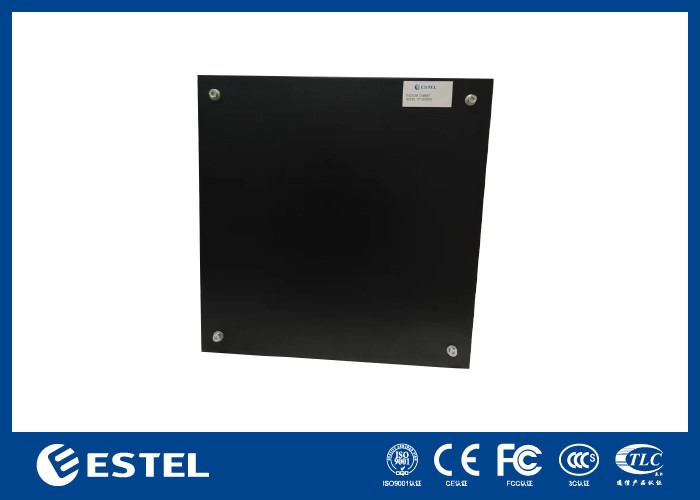

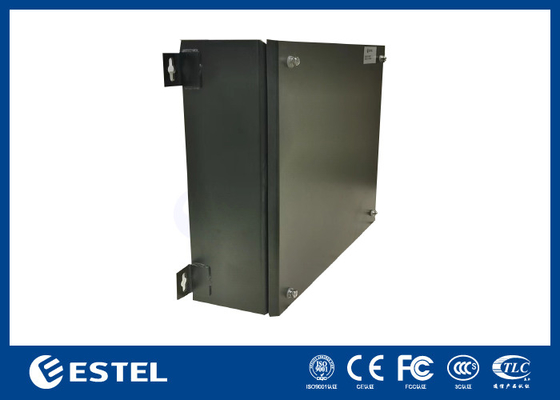

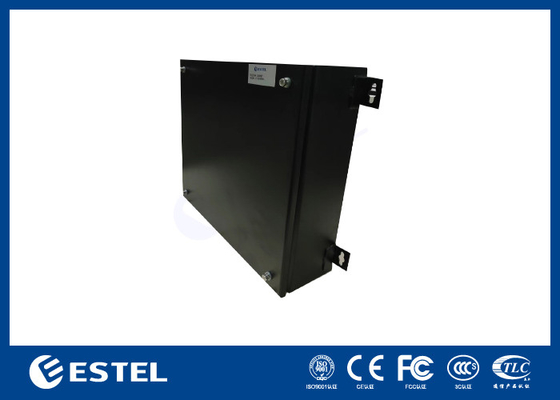

एक सामने का दरवाजा दूरसंचार बाहरी कैबिनेट जस्ती स्टील दीवार घुड़सवार
उत्पाद विवरण
दूरसंचार बाहरी दीवार घुड़सवार कैबिनेट
,एक फ्रंट डोर दूरसंचार आउटडोर कैबिनेट
,दीवार पर लगाए गए दूरसंचार आउटडोर कैबिनेट
गैल्वेनाइज्ड स्टील आउटडोर दीवार घुड़सवार कैबिनेट आउटडोर दूरसंचार कैबिनेट
1. दीवार पर घुड़सवार कैबिनेटपरिचय
आउटडोर कैबिनेट का व्यापक रूप से दूरसंचार ऑपरेटरों में उपयोग किया जाता है मोबाइल दूरसंचार साइट, आउटडोर छोटे आश्रय, रेलवे विद्युत नियंत्रण कैबिनेट, इलेक्ट्रॉनिक पुलिस, संचार आधार स्टेशन,बाहरी हवा का पता लगाने वाले स्टेशन, सौर नियंत्रण कैबिनेट, आदि
2मंत्रिमंडलविशेषताएं
कॉम्पैक्ट और हल्का एकल-दीवार डिजाइन
संक्षारण के खिलाफ उच्चतम सुरक्षा
एक एकीकृत छत की विशेषताएं
प्लेट की मोटाईः 2.0 मिमी
थर्मल इन्सुलेशन के साथ,यूवी सुरक्षा के साथ पॉलिएस्टर पाउडर कोट
पीयूआर गैर छिद्रित गास्केट अत्यधिक तापमान के लिए उपयुक्त
पूरी तरह से वेल्डेड डिजाइन, पूर्ण आपूर्ति, कोई विधानसभा की आवश्यकता नहीं है
सतह खत्म करना: वसा हटाना, अचार करना, फास्फोरिक धोना, सफाई करना और पाउडर कोटिंग करना
3मंत्रिमंडल के निर्देश
यह कैबिनेट 500 मिमी ऊंचा और 500 मिमी चौड़ा और 150 मिमी गहरा है। यह कैबिनेट स्थिर रैक में जलवायु पर उच्च आवश्यकताओं वाली परियोजनाओं के लिए एक उपयुक्त समाधान का प्रतिनिधित्व करता है।वे विशेष रूप से एक स्तंभ पर माउंट करने के लिए बनाया गया है.
4वैकल्पिक सामान:
● बिजली वितरण इकाईः बिजली प्रणाली के सामान्य संचालन और उपकरणों के रखरखाव की आवश्यकताओं को पूरा कर सकती है
● सेंसरः आंतरिक तापमान, आर्द्रता, आग/धूआं, दरवाजे की खुली स्थिति की निगरानी कर सकते हैं।
● प्रकाश: एक टुकड़ा एलईडी ट्यूब लाइट अंदर की रोशनी के लिए है और शीर्ष कवर पर तय है।
● दूरसंचार उपकरण, बिजली स्रोत, तापमान नियंत्रण उपकरण और अन्य सामानों से लैस अंदर मजबूत रैक।
● डिजिटल डिस्प्ले में तापमान सेटिंग, तापमान अलार्म, अंदर और बाहर के तापमान पैरामीटर, और सभी प्रकार की अन्य अलार्म जानकारी आदि।
5कैबिनेट टीतकनीकी मापदंड
| विन्यास | पद | तकनीकी पैरामीटर |
| कैबिनेट | मॉडल | ET501550W |
| सुरक्षा स्तर | IP66 | |
| बाहरी आयाम | H500mm × W500mm × D150mm | |
| आंतरिक आयाम | माउंटिंग प्लेट वाला एक डिब्बा | |
| सामग्री | प्लेट की मोटाईः 2.0 मिमी | |
| इन्सुलेशन | वैकल्पिक | |
| कोटिंग | पॉलिएस्टर पाउडर कोटिंग | |
| रंग | काला | |
| दरवाजा | एक मुख्य द्वारचार M8 पेंच के साथ फिक्सिंग | |
| हिंज | आंतरिक हिंज | |
| स्थापना विकल्प | दीवार पर लगा हुआ | |
| केबल रूटिंग | कैबिनेट के नीचे से केबल अंदर और बाहर | |
| शीतलन | डीसी एयर कंडीशनर | वैकल्पिक |
विद्युत वितरणइकाई | एसी इनपुट:1×2पी/63ए AC SPD:SPD40/60KA एसी आउटपुट:5×1पी/16ए डीसी आउटपुट:1×1पी/32ए,2×1पी/16ए,2×1पी/6ए | |
| सेंसर (वैकल्पिक) | 2pcs × दरवाजा सेंसर, 1pc ×तापमान और आर्द्रता सेंसर | |
| अन्य (वैकल्पिक) | प्रकाश के लिए 48 वीडीसी एलईडी लैंप. 2pcs. | |
| पर्यावरण | कार्य तापमान | -40°C ~+55°C (+सौर विकिरण) |
| भंडारण तापमान | -40°C~+70°C | |
| कार्यशील आर्द्रता | 5%~95% ((कोई संघनक नहीं) | |
| कार्य ऊंचाई | 0~4000 मीटर | |
6मंत्रिमंडल का परिचय
- मंत्रिमंडल संरचना
कैबिनेट में एक मुख्य द्वार शामिल है।
- कैबिनेट दरवाजा और ताला
कैबिनेट में एक सामने का दरवाजा शामिल है। कैबिनेट दरवाजा एम्बेडेड संरचना का उपयोग करता है। चार एम 8 पेंच के साथ दरवाजा फिक्सिंग।
7.विशेषताएं
- कैबिनेट धूल, धूप और वर्षा प्रतिरोधी है, जिसका उपयोग बाहरी वातावरण में किया जाता है।
- कैबिनेट में प्रयुक्त सभी केबल, सीलिंग और हीट आइसोलेशन लौ retardant सामग्री से बने होते हैं।
8.तकनीकीएसछाती
(1) लागू पर्यावरणीय परिस्थितियाँ:
ऑपरेटिंग तापमानः -40°C ~ + 55°C
भंडारण तापमानः -50°C ~ + 70°C
परिवहन तापमानः -50°C ~ + 70°C
सापेक्ष आर्द्रता (आरएच): 5%~99%
हवा का दबावः 62kPa ~ 101kPa (0m ~ 5000m ऊंचाई के समान)
- सामग्रीः अच्छी गुणवत्ता वाला जस्ती स्टील
- सतह उपचार: डिग्रिजिंग, डेरुस्टिंग, रस्टप्रूफ फॉस्फेटिंग (या गैल्वनाइजिंग), पाउडर लेपित।
- कैबिनेट लोड लेयरिंगः ≥600kg
- प्रवेश सुरक्षाः IP66
- लौ retardance: GB5169.7 परीक्षण A के अनुरूप
- इन्सुलेशन प्रतिरोध: ग्राउंडिंग उपकरणों और कैबिनेट बॉडी पार्ट्स के बीच इन्सुलेशन प्रतिरोध 2×104M/500V ((DC) से कम नहीं है।
- प्रतिरोध वोल्टेजः ग्राउंडिंग डिवाइस और कैबिनेट बॉडी पार्ट्स के बीच प्रतिरोध वोल्टेज 3000V ((DC) / 1min से कम नहीं है।
यांत्रिक शक्तिः प्रत्येक सतह ऊर्ध्वाधर दबाव > 980N सहन कर सकती है; दरवाजा खोले जाने के बाद, इसका बाहरी छोर ऊर्ध्वाधर दबाव > 200N सहन कर सकता है।
9.आयाम आरेख
-
