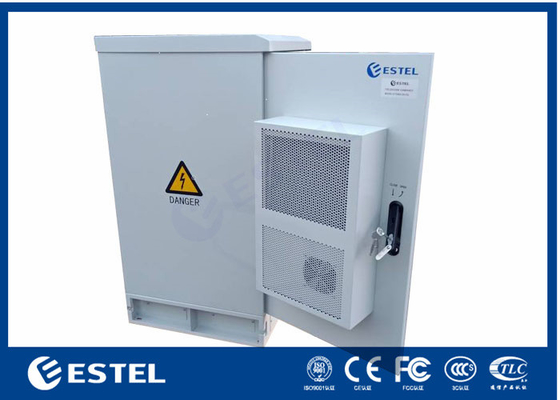

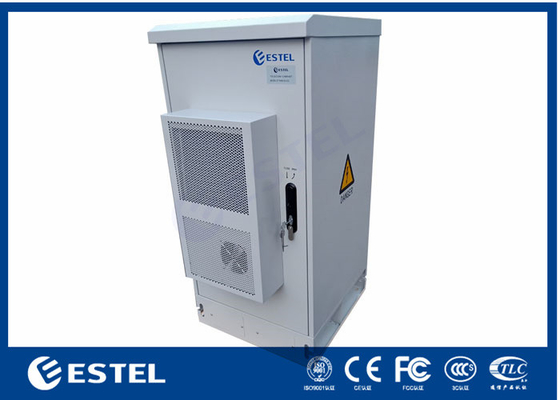

600x600x20U ऊंचाई मंजिल घुड़सवार दूरसंचार संलग्नक मानक 19 इंच रैक कैबिनेट
उत्पाद विवरण
फर्श पर लगे दूरसंचार संलग्नक
,19 इंच दूरसंचार संलग्नक
,दूरसंचार 19 इंच रैक कैबिनेट
600x600x20U ऊँचाई मंजिल माउंटेड दूरसंचार आवरण मानक 19 इंचरैकउपकरण कैबिनेट
1मानक अनुपालन तालिका
| मानक | विवरण |
| जीबी/टी 17626.7-1998 | विद्युत चुम्बकीय संगतता |
| GB4706.1 | घरेलू उपकरण और समान उपयोग के साथ विद्युत उपकरण की सुरक्षा। |
| GB4798.1 | विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए आवेदन में विद्यमान पर्यावरणीय स्थितियां - भंडारण |
| GB4798.2 | विद्युत और इलेक्ट्रॉनिक उत्पादों के आवेदन में विद्यमान पर्यावरणीय स्थितियां - परिवहन |
| GB4798.3 | विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए आवेदन में विद्यमान पर्यावरणीय स्थितियां - उपयोग |
.
2. फर्श पर लगे घोंसले का विनिर्देश
| विन्यास | पद | तकनीकी पैरामीटर |
| कैबिनेट | मॉडल | ET6060120-EQ |
| सुरक्षा स्तर | IP55 | |
| बाहरी आयाम | H1200mm × W600mm × D600mm | |
| आंतरिक आयाम | 19 इंच, 20 यू | |
| सामग्री |
जस्ती स्टील, 1.2 मिमी मोटाई, एकल दीवार। |
|
| इन्सुलेशन | पीईएफ | |
| कोटिंग | पीऑलिस्टर पाउडर कोटिंग | |
| रंग | RAL7035 | |
| ताला | चोरी रोधी तीन बिंदु तालाबंदी प्रणाली | |
| हिंज | आंतरिक हिंज | |
| स्थापना विकल्प | फर्श पर लगा हुआ | |
| केबल रूटिंग | कैबिनेट के नीचे से केबल अंदर और बाहर | |
| रखरखाव | एक सामने का दरवाजा, एक पीछे का दरवाजा | |
| शीतलन |
एसी |
500W 220VAC 50Hz, सामने के दरवाजे पर स्थापित |
| अन्य | एलईडी दीपक | |
| प्रवेश द्वार सुरक्षा स्विच | ||
| पर्यावरण | कार्य तापमान | -40°C~+55°C (+सौर विकिरण) |
| भंडारण तापमान | -40°C~+70°C | |
| कार्यशील आर्द्रता | 5%~95% ((कोई संघनक नहीं) | |
3. फर्श पर लगाए गए आवरण की विशेषता
- कम निर्माण अवधि, कम भूमि कब्जा, व्यापक अनुप्रयोग और कम निर्माण लागत
- उच्च एकीकरण, कॉम्पैक्ट संरचना, आसान स्थापना और बाद के चरण में माइग्रेशन
- उच्च प्रदर्शन शीतलन समाधान, विकल्पः एयर कंडीशनर, हीट एक्सचेंजर और प्रशंसक
- विरोधी चोरी तीन बिंदु बाहरी कैबिनेट ताला, उत्कृष्ट चाबी के छेद सुरक्षा उपकरण
- ठंडा और गर्म हवा मिश्रित प्रवाह को प्रभावी ढंग से रोकने के लिए सही हवा नलिका डिजाइन
- पेशेवर आउटडोर विरोधी जंग पाउडर कोटिंग, मजबूत मौसम प्रतिरोध
- बैटरी के प्रकारों के लिए लागू सार्वभौमिक रैक डिजाइन
- पवन, रेत, वर्षा, धूप और चोरी प्रतिरोधी, सुरक्षा स्तर IP55
- सेवा के दौरान दरवाजे को खुला रखने के लिए दरवाजे का क्लॉपर
- छिपे हुए हिंज, अंदर शिकंजा, चोरी का सबूत बढ़ाने
- समर्थन कस्टम बनाया
4मंत्रिमंडल का परिचय
- बुद्धिमान तापमान मापने वाली मशीन को भीड़भाड़ वाले स्थानों जैसे उद्यमों, स्कूलों, होटलों, शॉपिंग मॉल, कार्यालय भवनों, बैंकों, सरकारी हॉल,आदि., वास्तविक समय में कर्मचारियों, ग्राहकों और आगंतुकों के तापमान की निगरानी करने के लिए, प्रभावी रूप से महामारी को रोकने में मदद करता है।
-
कैबिनेट सामग्री
- कैबिनेट जस्ती इस्पात, एकल दीवार, बाहरी प्लेट की मोटाई से बना हैः 1.2 मिमी,आंतरिक दीवार और बाहरी दीवार के बीच गर्मी इन्सुलेशन है। इन्सुलेशन सामग्री 20 मिमी पीईएफ है।कैबिनेट इकट्ठा प्रकार है.
-
मंत्रिमंडल संरचना

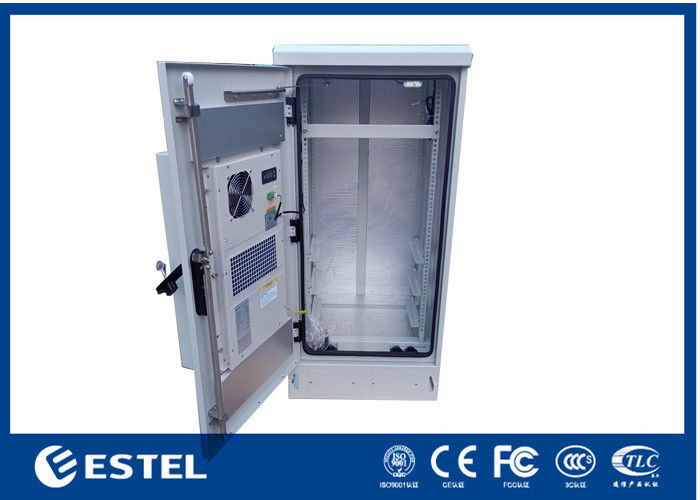

- कैबिनेट उपकरण कैबिनेट है, जिसमें 19 ′′ उपकरण स्थापना रैक शामिल है, कैबिनेट दरवाजे पर एयर कंडीशनर के साथ।
-
कैबिनेट दरवाजा और ताला
- कैबिनेट दरवाजा एक एम्बेडेड संरचना का उपयोग करता है। दरवाजा खोलने का कोण 110 डिग्री से अधिक है और दरवाजा सीमा उपकरण खोलने के कोण को सीमित कर सकता है। ताला चोरी के सबूत तीन बिंदु ताला है, समर्थन लटकन।प्रत्येक कैबिनेट दरवाजा खुला दरवाजा सेंसर शामिल, पर्यावरण निगरानी इकाई के साथ मिलकर काम कर रहा है।
- चित्रः
5कैबिनेट डीइलोग्राम
6एयर कंडीशनर डेटाशीटः
1उत्पाद का परिचय
2) एयर कंडीशनर कैबिनेट के लिए स्वयं विकसित एक प्रकार का प्रशीतन उत्पाद है। यह उस स्थान पर लागू होता है जहां कैबिनेट आंतरिक गर्मी बहुत बड़ी होती है,आंतरिक इलेक्ट्रॉनिक उपकरण वातावरण के तापमान के प्रति संवेदनशील है और इसे आंतरिक और बाहरी रूप से पूरी तरह से अलग किया जाना चाहिए।. इस उत्पाद में कई कार्य हैं, उच्च विश्वसनीयता है, और यह विशेषता है कि यह बिजली चालू करने के बाद जटिल डिबगिंग के बिना काम करना शुरू कर सकता है।
3) आंतरिक चक्र वायु मार्ग में पंखे वाष्पीकरक पंखों द्वारा हवा गर्मी विनिमय करने के लिए ऊपर से गर्म हवा को अवशोषित करता है, और हवा कंडीशनर के नीचे से ठंडा हवा भेजता है।कैबिनेट में हवा तापमान को कम करने के उद्देश्य को प्राप्त करने के लिए चक्र कर सकते हैंइस बीच, बाहरी चक्र वायु मार्ग में पंखा बाहरी ठंडी हवा को नीचे की ओर से अवशोषित करता है, और गर्मी विनिमय के बाद ऊपर की ओर से गर्म हवा को छोड़ देता है।
4)इंस्टॉलेशन आरेख
7.विभिन्न शीतलन प्रणालीआपकी पसंद के लिए
- प्राकृतिक वेंटिलेशन शीतलन प्रणाली
- डीसी/एसी एयर कंडीशनर शीतलन प्रणाली
- हीट एक्सचेंजर शीतलन प्रणाली
- फैन शीतलन प्रणाली
- टीईसी शीतलन प्रणाली
8.पैकिंग और शिपिंग
कैबिनेट पैकेज का उपयोग निः शुल्क धूम्रपान लकड़ी का मामला है जो निर्यात के लिए उपयुक्त है। यह पैकेज नमी विरोधी, विरोधी प्रभाव और सुरक्षित परिवहन सुनिश्चित करने के लिए srong है।
-
