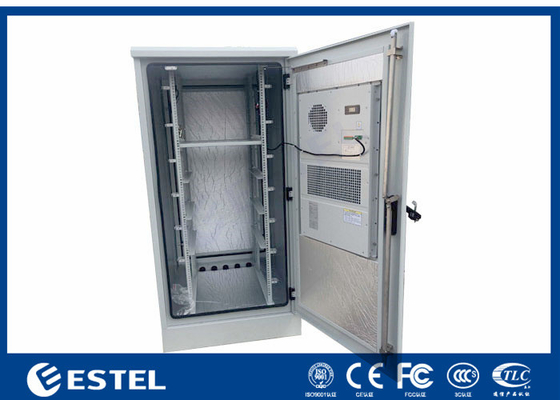

20U 1.2 मीटर ऊंचाई मंजिल घुड़सवार आउटडोर संलग्नक उपकरण 19 इंच रैक कैबिनेट
उत्पाद विवरण
20U फर्श पर लगाए गए आउटडोर संलग्नक
,जस्ती इस्पात 19 इंच रैक संलग्नक
,पीईएफ इन्सुलेशन 19 इंच रैक कैबिनेट
20U 1.2 मीटर ऊंचाई मंजिल पर घुड़सवारबाहरीघोंसला19 इंच का रैकउपकरण कैबिनेट
1.20U दूरसंचार कैबिनेट विशेषताएं
● भारी-भरकम बाहरी निर्माण
● 20 रैक यूनिट (RU), मानक 19 ′′ रेल
● आगे की ओर पहुँच (पीछे की ओर पहुँच वैकल्पिक)
● चोरी रोधी तीन-बिंदु तालाबंदी प्रणाली, समर्थन लटकन
● बाहर का पाउडर कोटिंग, जंग रोधी
● मानक रंगः हल्का ग्रे, RAL7035. अनुकूलित रंग उपलब्ध है
● कैबिनेट के तल पर केबल का प्रवेश
● ग्राउंडिंग बार लगाएं
● दरवाज़े का ढक्कन लगाएं
● वैकल्पिक शीतलन समाधान: वेंटिलेशन, एयर कंडीशनर, हीट एक्सचेंजर
2कैबिनेट आईपी ग्रेड
-प्रवेश संरक्षण IP55 है, हम ग्राहक के वास्तविक के आधार पर IP65 कैबिनेट प्रदान कर सकते हैं।
- भारी गेज जस्ती सामग्री से बना है।
- सामने के दरवाजे और पीछे के दरवाजे मानक तीन बिंदु विरोधी चोरी ताला का उपयोग करते हैं। दरवाजे ताला एक ऊपरी, मध्य और निचले तीन बिंदु ताला संरचना का गठन करता है। बड़े क्षेत्र के साथ अलमारी के लिए, यह तीन बिंदु ताला बनाने के लिए आवश्यक है।लॉक प्रभाव सुरक्षित और विश्वसनीय है.
- मानक 19 इंच के माउंटिंग पोस्ट.
- स्टील मृत ताला प्रणाली लॉक के साथ सुरक्षित दरवाजे (समर्थन PADLOCK)
-यह "प्रत्यक्ष दफन" द्वारा जमीनी जड़ या जमीनी स्तंभ आधार प्रणाली में स्थापित किया जाता है
-केबल प्रवेश आधार के माध्यम से मानक के रूप में साइड या छत प्रवेश के साथ अनुरोध पर उपलब्ध है।
3मंत्रिमंडल के निर्देश
उन लोगों के लिए जो सिर्फ मानक कैबिनेट से अधिक की जरूरत है, इस श्रृंखला भी उपलब्ध विकल्पों के बहुत सारे के साथ वास्तव में अनुकूलित समाधान की सुरक्षा की पेशकश कर सकते हैं,किसी भी इलेक्ट्रॉनिक उपकरण के लिए जलवायु नियंत्रित वातावरण प्रदान करनायह किसी भी इलेक्ट्रॉनिक उपकरण के लिए सुरक्षित, जलवायु नियंत्रित वातावरण प्रदान करता है।
यह कैबिनेट 1200 मिमी ऊंचा और 600 मिमी चौड़ा और 600 मिमी गहरा है। यह कैबिनेट आउटडोर रैक आवश्यकताओं के लिए अंतिम विकल्प है।
- मानक अनुपालन तालिका
| मानक | विवरण |
| जीबी/टी 17626.7-1998 | विद्युत चुम्बकीय संगतता |
| GB4706.1 | घरेलू उपकरण और समान उपयोग के साथ विद्युत उपकरण की सुरक्षा। |
| GB4798.1 | विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए आवेदन में विद्यमान पर्यावरणीय स्थितियां - भंडारण |
| GB4798.2 | विद्युत और इलेक्ट्रॉनिक उत्पादों के आवेदन में विद्यमान पर्यावरणीय स्थितियां - परिवहन |
| GB4798.3 | विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए आवेदन में विद्यमान पर्यावरणीय स्थितियां - उपयोग |
- कैबिनेटटीतकनीकी मापदंड
| विन्यास | पद | तकनीकी पैरामीटर |
| कैबिनेट | मॉडल | ET6060120-EQ |
| सुरक्षा स्तर | IP55 | |
| बाहरी आयाम | H1200mm × W600mm × D600mm | |
| आंतरिक आयाम | 19 इंच, 20 यू | |
| सामग्री |
जस्ती स्टील, 1.2 मिमी मोटाई, एकल दीवार। असर भागों की मोटाईः 2.0 मिमी |
|
| इन्सुलेशन | पीईएफ | |
| कोटिंग | पीऑलिस्टर पाउडर कोटिंग | |
| रंग | RAL7035 | |
| ताला | चोरी रोधी तीन बिंदु तालाबंदी प्रणाली | |
| हिंज | आंतरिक हिंज | |
| स्थापना विकल्प | फर्श पर लगा हुआ | |
| केबल रूटिंग | कैबिनेट के नीचे से केबल अंदर और बाहर | |
| रखरखाव | एक सामने का दरवाजा, एक पीछे का दरवाजा | |
| शीतलन |
एसी एयर कंडीशनर |
500W 220VAC 50Hz, सामने के दरवाजे पर स्थापित |
| अन्य | एलईडी दीपक | |
| प्रवेश द्वार सुरक्षा स्विच | ||
| पर्यावरण | कार्य तापमान | -40°C~+55°C (+सौर विकिरण) |
| भंडारण तापमान | -40°C~+70°C | |
| कार्यशील आर्द्रता | 5%~95% ((कोई संघनक नहीं) | |
| कार्य ऊंचाई | 0~4000 मीटर | |

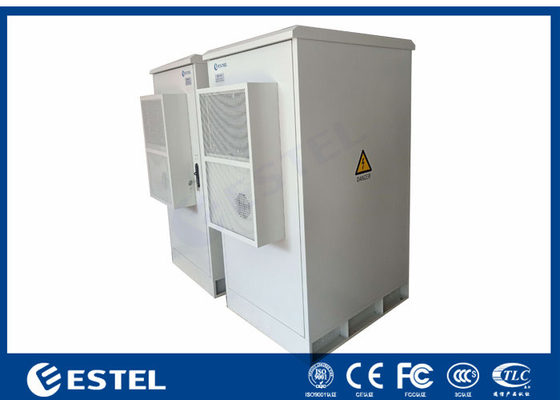

- कैबिनेटचित्र
एयर कंडीशनर डेटाशीटः
1) उत्पाद का परिचय
2) एयर कंडीशनर कैबिनेट के लिए स्वयं विकसित एक प्रकार का प्रशीतन उत्पाद है। यह उस स्थान पर लागू होता है जहां कैबिनेट आंतरिक गर्मी बहुत बड़ी होती है,आंतरिक इलेक्ट्रॉनिक उपकरण वातावरण के तापमान के प्रति संवेदनशील है और इसे आंतरिक और बाहरी रूप से पूरी तरह से अलग किया जाना चाहिए।. इस उत्पाद में कई कार्य हैं, उच्च विश्वसनीयता है, और यह विशेषता है कि यह बिजली चालू करने के बाद जटिल डिबगिंग के बिना काम करना शुरू कर सकता है।
3) आंतरिक चक्र वायु मार्ग में पंखे वाष्पीकरक पंखों द्वारा हवा गर्मी विनिमय करने के लिए ऊपर से गर्म हवा को अवशोषित करता है, और हवा कंडीशनर के नीचे से ठंडा हवा भेजता है।कैबिनेट में हवा तापमान को कम करने के उद्देश्य को प्राप्त करने के लिए चक्र कर सकते हैंइस बीच, बाहरी चक्र वायु मार्ग में पंखा बाहरी ठंडी हवा को नीचे की ओर से अवशोषित करता है, और गर्मी विनिमय के बाद ऊपर की ओर से गर्म हवा को छोड़ देता है।
4)
5) एयर कंडीशनर प्रौद्योगिकी पैरामीटर
6) स्थापना आरेख
8.विभिन्न शीतलन प्रणालीआपकी पसंद के लिए
- प्राकृतिक वेंटिलेशन शीतलन प्रणाली
- डीसी/एसी एयर कंडीशनर शीतलन प्रणाली
- हीट एक्सचेंजर शीतलन प्रणाली
- फैन शीतलन प्रणाली
- टीईसी शीतलन प्रणाली

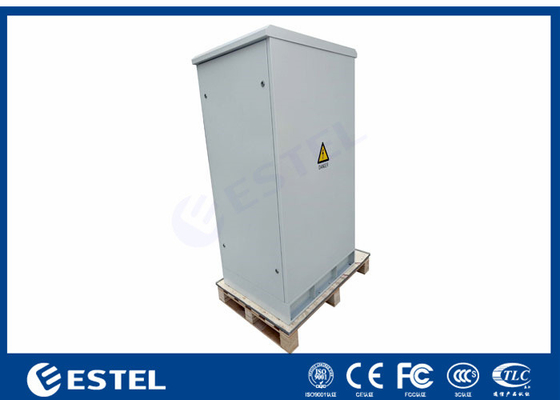

पैकिंग और शिपिंग
कैबिनेट पैकेज का उपयोग निः शुल्क धूम्रपान लकड़ी का मामला है जो निर्यात के लिए उपयुक्त है। यह पैकेज नमी विरोधी, विरोधी प्रभाव और सुरक्षित परिवहन सुनिश्चित करने के लिए srong है।
-
