सिंगल वॉल IP55 वाटरप्रूफ 40U आउटडोर टेलीकॉम कैबिनेट एंटी करप्शन
उत्पाद विवरण
सिंगल वॉल आउटडोर टेलीकॉम कैबिनेट
,IP55 40U आउटडोर टेलीकॉम कैबिनेट
,सिंगल वॉल 40U रैक;
सिंगल वॉल IP55 वाटरप्रूफ 40U आउटडोर टेलीकॉम कैबिनेट एंटी कोरोशन
1.बाहरी दूरसंचार कैबिनेटतकनीकी मापदंड
| पद | प्रकार | तकनीकी पैरामीटर |
| संरचना | आयाम | बाहरी आयामः W×D×H 900×900×2100mm |
| स्वरूप | 1 डिब्बा | |
| उपकरण की स्थापना की विधि | 19 इंच का रैक, 40 यू | |
| दरवाजा | एक सामने के दरवाजे के साथ, और बाहरी कैबिनेट के लिए तीन बिंदु ताला (समर्थन लटकन) | |
| सामग्री | गैल्वेनाइज्ड स्टील, एकल दीवार इन्सुलेशन के साथ | |
| ऊष्मागत इन्सुलेशन | 20 मिमी पीईएफ | |
| प्रवेश सुरक्षा | IP55 | |
| तापमान नियंत्रण | शीतलन | एयर कंडीशनर और पंखे |
| प्रकाश व्यवस्था | एलईडी दीपक | एलईडी दीपक |
| तापमान | तापमान | कार्य तापमानः -40°C ~ +55°C |
| भंडारण तापमानः -50°C ~ + 70°C | ||
| परिवहन तापमानः -50°C ~ +70°C | ||
| आर्द्रता | सापेक्ष आर्द्रता | 5% ~ 100% |
| दबाव | वायु दबाव | 62kpa ~ 101kpa (0m ~ 5000m ऊंचाई के समान) |
| विकिरण तीव्रता | सौर विकिरण तीव्रता | 1120 × (1±5%) W/m2 |
2. IP55दूरसंचार मंत्रिमंडलप्रोफ़ाइल
ESTEL चीन में आउटडोर दूरसंचार कैबिनेट और आउटडोर दूरसंचार कैबिनेट के लिए तापमान नियंत्रण समाधान के एक पेशेवर निर्माता है। हम 10 से अधिक वर्षों के
अनुसंधान एवं विकास, उत्पादन और निर्यात का अनुभव।
3हमारे मंत्रिमंडल के फायदे
(1) हम एयर कंडीशनर, पर्यावरण निगरानी प्रणाली, रेक्टिफायर प्रणाली, बिजली वितरण, इन्वर्टर, बैटरी और ऑप्टिकल फाइबर को बाहरी दूरसंचार कैबिनेट में एकीकृत कर सकते हैं।
(2) कैबिनेट सामग्रीः जस्ती स्टील, स्टेनलेस स्टील, एल्यूमीनियम और ठंडा लुढ़का हुआ स्टील वैकल्पिक हैं।
(3) विभिन्न कैबिनेट स्थापना विधिः ग्राउंड माउंट, वॉल माउंट और पोल माउंट।
(4) कैबिनेट शीतलन विधिः एयर कंडीशनर, हीट एक्सचेंजर, टीईसी और पंखे वैकल्पिक हैं।
(5) कैबिनेट का प्रकारः उपकरण कैबिनेट, बैटरी कैबिनेट और पावर कैबिनेट ((एकल डिब्बे, दो डिब्बे, कई डिब्बे) ।
(6) हमारे पास पेशेवर डिजाइन इंजीनियर हैं, बिल्कुल कस्टम बनाया जा सकता है।
(7) आउटडोर कैबिनेट उच्च सुरक्षा स्तर, IP55, IP65, IP66, जलरोधी, धूलरोधी, कठोर बाहरी वातावरण में इस्तेमाल किया जा सकता है।
(8) एम्बेडेड दरवाजा संरचना, तीन बिंदु ताला, कोई बाहरी स्क्रू नहीं, चोरी-रोधी को बढ़ाता है।
(9) अपने लाभ मार्जिन को बढ़ाने के लिए निर्माताओं से प्रत्यक्ष बिक्री करें।
(10) सख्त गुणवत्ता निरीक्षण और स्थिर गुणवत्ता।
(11) तेजी से वितरण, वितरण समय के बारे में कोई चिंता नहीं।
(12) बेहतरीन बिक्री के बाद सेवा।
4. आउटडोर दूरसंचार कैबिनेट विशेषताएं
(1) कैबिनेट धूल, धूप और बारिश के प्रतिरोधी है, IP55 सुरक्षा स्तर।
(2) कैबिनेट शीतलनः एयर कंडीशनर और पंखे।
(3) कैबिनेट का लेआउट उचित है, जिससे केबल तक पहुंच, फिक्सिंग और ग्राउंडिंग में आसानी होगी। पावर केबल, सिग्नल केबल और ऑप्टिकल केबल के लिए अलग-अलग केबल इनलेट हैं।
(4) ग्राउंडिंग बार शामिल करें।
(5) एसएनएमपी संचार के साथ पर्यावरण निगरानी प्रणाली सहित।
(6) बिजली वितरण ग्राहक की वास्तविक आवश्यकता के आधार पर अनुकूलित किया जा सकता है।
(7) टेलीकॉम रेक्टिफायर प्रणाली को अनुकूलित किया जा सकता है।
5कैबिनेट सामान की सूची
|
नहीं. |
पद |
मात्रा |
इकाई |
विनिर्देश |
|
1 |
बाहरी दूरसंचार कैबिनेट |
1 |
सेट |
(1) बाहरी आयाम W×D×H 900×900×2100 मिमी (2) एक डिब्बाः जिसमें 40U मानक 19" रैक शामिल है (3) बाहरी कैबिनेट के लिए एक सामने के दरवाजे और तीन बिंदु विरोधी चोरी ताला के साथ ((समर्थन लटकन) (4) सामग्रीः जस्ती स्टील; एकल दीवार गर्मी इन्सुलेशन के साथ (5) आईपी स्तरः IP55 (6) नीचे केबल का प्रवेश (7) जिसमें ग्राउंडिंग कॉपर बार भी शामिल है |
|
2 |
एयर कंडीशनर |
1 |
सेट |
एयर कंडीशनर शीतलन क्षमताः 1500W, बिजली की आपूर्तिः AC220V, 50Hz |
|
3 |
पंखा |
1 |
सेट |
दो AC220V प्रशंसक और एक तापमान नियंत्रक |
|
4 |
पर्यावरण निगरानी प्रणाली |
1 |
सेट |
1× पर्यावरण निगरानी इकाई,19", 1U; AC220V, RS485 और SNMP संचार का समर्थन करें 1 × धुआं सेंसर, 1 × पानी सेंसर, 1 × तापमान सेंसर, 1 × दरवाजा सेंसर. |
|
5 |
एसी और डीसी बिजली वितरण इकाई |
1 |
सेट |
ग्रेड बी बिजली प्रतिरोधी एसी इनपुटः 63A/2P×1; एसी आउटपुटः 16A/1P×4; डीसी आउटपुटः 16A/1P×4; ऊंचाईः 4U |
|
6 |
एलईडी लैंप स्विच |
1 |
पीसी |
एलईडी लैंप को चालू/बंद करने के लिए प्रयोग किया जाता है |
|
7 |
एलईडी लैंप |
1 |
पीसी |
AC220V, कैबिनेट में रोशनी के लिए इस्तेमाल किया |
|
8 |
पैकेज |
1 |
सेट |
लकड़ी का मामला |
6दूरसंचार सुधारक प्रणाली
मॉडल: ET48450P200 चित्र
सुधारक प्रणाली ET48450P200 परिचय
ET48450P200हाइब्रिड पावर सिस्टम के लिए 19 इंच का सब-रैक है, जिसमें फाइबर और माइक्रोवेव ट्रांसमिशन, एक्सेस डिवाइस, स्विच की महत्वपूर्ण अनुप्रयोग आवश्यकताओं को पूरा करने के लिए 13 यू ऊंचाई कॉम्पैक्ट डिजाइन है।प्रणाली की अधिकतम शक्ति 450A है, एसी इनपुट/डीसी इनपुट/बैटरी/लोड एमसीबी के साथ। केबल एमसीबी और बसबार के साथ फ्रंट एक्सेस हैं।
प्रमुख विशेषताएं
-
व्यापक इनपुट वोल्टेज रेंजः रेक्टिफायर के लिए 85 से 290VAC और MPPT के लिए 120 से 420VDC
-
ईथरनेट, एसएनएमपी, मॉडबस और आरएस485 संचार इंटरफेस का समर्थन करता है
-
rectifier, MPPT और नियंत्रक गर्म pluggable, आसान और त्वरित ऑनलाइन रखरखाव हैं
-
कम परिचालन लागत के लिए 96% तक उच्च दक्षता
| दूरसंचार सुधारक प्रणाली - ET48450P200 | |||||
| आयाम | W482 x D350.6 x H13U, ≤40kg (मॉड्यूल के बिना) | ||||
| शीतलन मोड | प्राकृतिक शीतलन | ||||
| रखरखाव मोड | सामने का रखरखाव | ||||
| सुरक्षा स्तर | IP20 | ||||
| इनपुट वितरण | |||||
| एसी | डीसी | ||||
| इनपुट मोड | 380VAC तीन चरण | 120 वीडीसी~420 वीडीसी | |||
| इनपुट आवृत्ति |
45~65 हर्ट्ज, नाममात्र मूल्यः 50 हर्ट्ज/60 हर्ट्ज |
/ | |||
| इनपुट क्षमता | 100A/4Px1 | 25A/2Px4 | |||
| एसपीडी | 20kA/40kA, 8/20μs | ||||
| आउटपुट वितरण | |||||
| रेक्टिफायर मॉड्यूल | सौर मॉड्यूल | ||||
| आउटपुट वोल्टेज |
-42 ~-58 वीडीसी, नामित मूल्यः -53.5 वीडीसी |
- 42 ~ -58 वीडीसी, नाममात्र मूल्यः -54.5 वीडीसी |
|||
| बैटरी ब्रेकर्स | 250A/1P x3 ((125A/3P x 3) | ||||
| लोड ब्रेकर्स |
LLVD: 125A/P x 2, 25A/1P x 1, 1 स्पेयर पॉस BLVD: 125A/1P x 2, 6A/1P x 2 |
||||
| डीसी एसपीडी | 10kA/20kA, 8/20μs | ||||
| मॉड्यूल | |||||
| रेक्टिफायर मॉड्यूल | सौर मॉड्यूल | ||||
| इनपुट वोल्ट | 85~290VAC, नामित 220VAC | 120~420 वीडीसी, नामित 340 वीडीसी | |||
| दक्षता | >96% | >96% | |||
| नामित शक्ति | 3000W ((176 से 290VAC) | 3000W ((200 से 420VAC) | |||
| कार्य तापमान | -10°C~+75°C(पूरी आउटपुट 55 से कम°C) | -10°C~+75°C(पूरी आउटपुट 50 से कम°C) | |||
| नियंत्रक | |||||
| संकेत इनपुट | 7 शुष्क संपर्क | ||||
| अलार्म आउटपुट | 4 AI (2 बैटरी टेम्प, 1 परिवेश तापमान, 1 ईंधन स्तर सेंसर), 1 RS485, 7 DI | ||||
| संचार पोर्ट | RS485, SNMP | ||||
| प्रदर्शन मोड | एलसीडी | ||||
| पर्यावरण | |||||
| परिचालन तापमान | -10°C ~+50°C | ||||
| भंडारण तापमान | -40°C ~+75°C | ||||
| परिचालन आर्द्रता | 5%~95% (गैर-संक्षेपण) | ||||
| ऊंचाई | 0~4000 मीटर (यदि ऊंचाई 3000 मीटर की सीमा के भीतर है)~4000 मीटर, अधिकतम ऑपरेटिंग तापमान में 1 की गिरावट°Cजैसे-जैसे ऊंचाई 200 मीटर बढ़ती है) | ||||

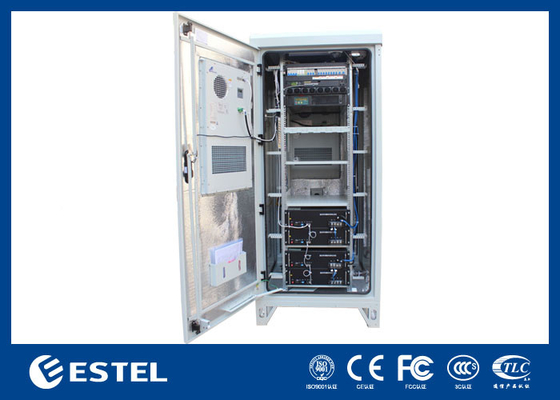

7आउटडोर दूरसंचार कैबिनेट का चित्र
8अनुकूलित कैबिनेट चित्र
9. IP65 प्रमाण पत्र आउटडोर दूरसंचार कैबिनेट
10. आउटडोर दूरसंचार कैबिनेट के अनुप्रयोग
11पैकिंग और वितरण
हमारा पैकेज फ्लाईवुड है जो धुलाई से मुक्त है, लॉग / ठोस लकड़ी नहीं।
आईएसपीएम 15 के अनुच्छेद 2 का अनुपालन करें।1, संयुक्त राष्ट्र के एफएओ द्वारा प्रकाशित, नमी प्रतिरोधी, प्रभाव प्रतिरोधी और निर्यात के लिए विशेष।
12. अन्य आउटडोर दूरसंचार कैबिनेट चित्र
-
