पनरोक 28U IP55 उपकरण संलग्नक आउटडोर इलेक्ट्रॉनिक्स कैबिनेट
उत्पाद विवरण
IP55 उपकरण संलग्नक आउटडोर
,28U उपकरण संलग्नक आउटडोर
,28U आउटडोर इलेक्ट्रॉनिक्स कैबिनेट
पनरोक 28U IP55 उपकरण संलग्नक आउटडोर इलेक्ट्रॉनिक्स कैबिनेट
28U IP55 आउटडोर टेलीकॉम कैबिनेट हीट एक्सचेंजर कूलिंग पु सैंडविच स्ट्रक्चर पैनल वाटरप्रूफ
1. बाहरी उपकरण कैबिनेट संक्षिप्त
मॉडल ET8080155-EQ 28U 19 इंच प्रभावी स्थापना स्थान के साथ एक बाहरी उपकरण कैबिनेट है।हीट एक्सचेंज और फैन कूलिंग को अपनाया जाता है।यह एम्बेडेड बिजली की आपूर्ति (निगरानी सहित), एसी वितरण बॉक्स, तेल इंजन वितरण बॉक्स, धूम्रपान सेंसर, जल विसर्जन सेंसर, दरवाजा सेंसर, एलईडी लाइट और लाइट स्विच से लैस है।
2. बाहरी कैबिनेट का तकनीकी पैरामीटर
| नहीं। | विवरण | विनिर्देश |
| मैं | कैबिनेट की विशिष्टता | |
| 1 | आदर्श | ET8080155-ईक्यू |
| 2 | कैबिनेट आयाम | डब्ल्यू * डी * एच 800 * 800 * 1550 मिमी |
| 3 | 19 इंच के रैक की ऊंचाई | २८यू |
| 4 | द्वार | फ्रंट डोर एक्सेस, डोर ओपन एंगल 110 °, एकीकृत DC48V हीट एक्सचेंजर 80W / K . तक पहुंच सकता है |
| 5 | लॉक | आउटडोर विशेष विरोधी चोरी तीन बिंदु ताला (नीचे, ऊपर और मध्य) |
| 6 | सामग्री | पु सैंडविच संरचना पैनल, दोहरी दीवार, जस्ती स्टील, गर्मी इन्सुलेशन के साथ; |
| 7 | कैबिनेट स्थापना विधि | जमीन स्थापना |
| 8 | केबल प्रविष्ट | तल पर स्थित |
| 9 | उठाने की | कैबिनेट बेस पर 4 कान |
| 10 | ग्राउंडिंग | ग्राउंडिंग कॉपर बार |
| 1 1 | वर्किंग टेम्परेचर | -40°C～+75°C |
| 12 | सुरक्षा स्तर | आईपी55 |
| १३ | सापेक्षिक आर्द्रता | 5% ~ 100% |
| 14 | वायु - दाब | 62kpa ~ 101kpa (0m ~ 5000m ऊंचाई के समान) |
| 15 | सौर विकिरण तीव्रता | 1120 × (1 ± 5%) डब्ल्यू / एम 2 |
| द्वितीय | हीट एक्सचेंजर की विशिष्टता | |
| 1 | रेटेड ताप विनिमय क्षमता | 80W/K |
| 2 | रेटेड हीटिंग क्षमता | 300/500W (वैकल्पिक) |
| 3 | रेटेड इनपुट वर्तमान | 2.0ए |
| 4 | रेटेड इनपुट पावर | 96W |
| 5 | रेटेड इनपुट वोल्टेज | DC48V |
| 6 | एमटीबीएफ | ७०००० घंटे |
| 7 | शोर | 62dB |
| 8 | आईपी ग्रेड | आईपी55 |
| 9 | वज़न | 18 किलो |
| 10 | कार्य पर्यावरण तापमान | -20 डिग्री सेल्सियस ~ 55 डिग्री सेल्सियस |
| 1 1 | भंडारण कार्य तापमान | -40 डिग्री सेल्सियस ~ 70 डिग्री सेल्सियस |
| 12 | काम कर रहे नमी | 95% |
| तृतीय | अन्य सामान | |
| 1 | एंबेडेड बिजली की आपूर्ति / सुधारक प्रणाली |
5यू, 19" मॉनिटरिंग मॉड्यूल, रेक्टिफायर मॉड्यूल सहित |
| 2 | एसी वितरण बॉक्स | ग्राहक की आवश्यकता के आधार पर कस्टम मेड। |
| 3 | तेल इंजन वितरण बॉक्स | ग्राहक की आवश्यकता के आधार पर कस्टम मेड। |
| 4 | स्मोक सेंसर | |
| 5 | जल संवेदक | |
| 6 | दरवाजा सेंसर | |
| 7 | नेतृत्व में प्रकाश | DC48V |
| 8 | एलईडी लाइट स्विच | नियंत्रण प्रकाश चालू या बंद |
| 9 | वेंटिलेशन फेन | दो DC48V प्रशंसक |
हमारे बाहरी दूरसंचार कैबिनेट का उपयोग सक्रिय संचार, बिजली व्यवस्था, बैटरी और संवेदनशील इलेक्ट्रॉनिक उपकरणों के आवास और सुरक्षा के लिए किया जाता है, यह कठोर बाहरी वातावरण में उपयुक्त है।यह निम्नलिखित स्थानों में व्यापक रूप से उपयोग किया जाता है:
संचार स्टेशन
कार पार्क
ट्रैकसाइड
बिल्डिंगटॉप
पर्वतीय क्षेत्र
सार्वजनिक उद्यान
समुंदर के किनारे का
गली
4. फ़ीचर
(1) एंबेडेड संरचना डिजाइन, प्रभावी रूप से सुनिश्चित करता है कि दरवाजा बेशकीमती है।
(2) सैंडविच संरचना पैनल का उपयोग करके सामग्री, पु गर्मी इन्सुलेशन के साथ डबल परत गैल्वेनाइज्ड स्टील प्लेट
(३) मेनटिन विधि: सामने का दरवाजा।
(४) डीसी हीट एक्सचेंजर और डीसी प्रशंसकों द्वारा कूलिंग।
(५) 19 इंच का उपयोग करके कॉलम माउंट।
(६) संरक्षण ग्रेड IP55, प्रभावी रूप से वर्षा जल रिसाव को रोकता है।
(७) डोर लॉक बाहरी कैबिनेट के लिए विशेष यांत्रिक लॉक को गोद लेता है, और तीन-बिंदु लॉकिंग संरचना कैबिनेट के लिए विश्वसनीय सुरक्षा सुरक्षा प्रदान करती है।
(८) कैबिनेट लैंडिंग स्थापना को अपनाता है
5. लाभ
- गर्मी इन्सुलेशन के साथ दोहरी दीवार अचानक गर्मी के झटके के खिलाफ आंतरिक उपकरणों की रक्षा कर सकती है
- 120 माइक्रोन पाउडर कोटिंग के आवेदन से पहले मल्टी-स्टेज सफाई और पूर्व-उपचार
- कैबिनेट संरचना में भूकंप प्रतिरोध कार्य है
- आउटडोर कैबिनेट कॉम्पैक्ट और टिकाऊ है, अंतरिक्ष लेआउट उचित है, निर्माण लागत को बहुत कम करता है
- निविड़ अंधकार, विरोधी जंग, विरोधी रेत और विरोधी पराबैंगनी, सुनिश्चित करें कि कैबिनेट कठोर बाहरी वातावरण में लंबे समय तक काम कर सकता है

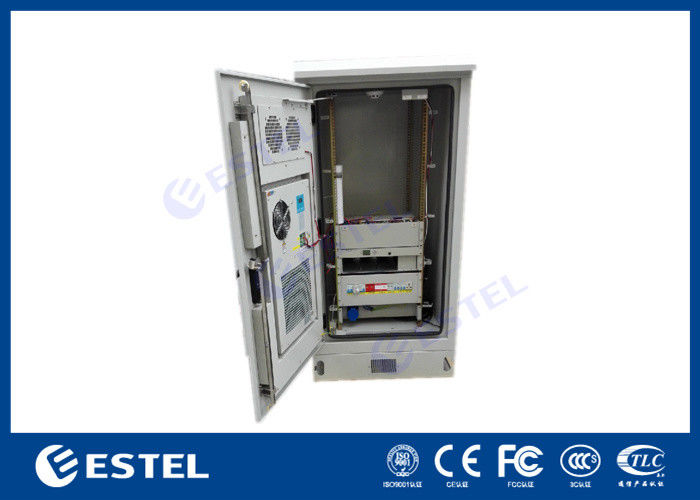

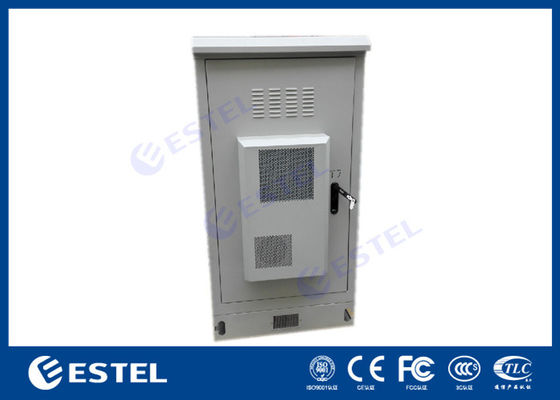

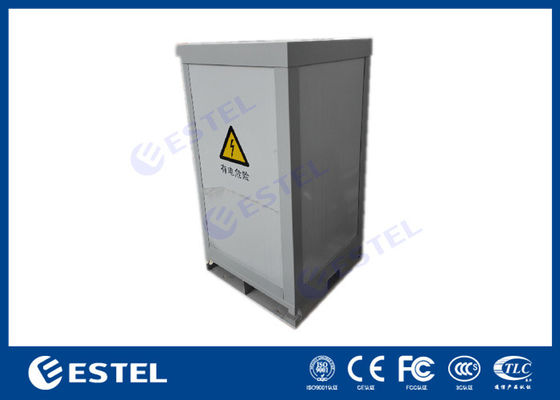

6. कैबिनेट प्रदर्शन
7. पैकिंग और शिपिंग
कैबिनेट पैकेज में फ्री फ्यूमिगेशन प्लाईवुड का इस्तेमाल किया गया है जो निर्यात के लिए उपयुक्त है।यह पैकेज सुरक्षित परिवहन सुनिश्चित करने के लिए नमी-विरोधी, प्रभाव-विरोधी और मजबूत है।
-
