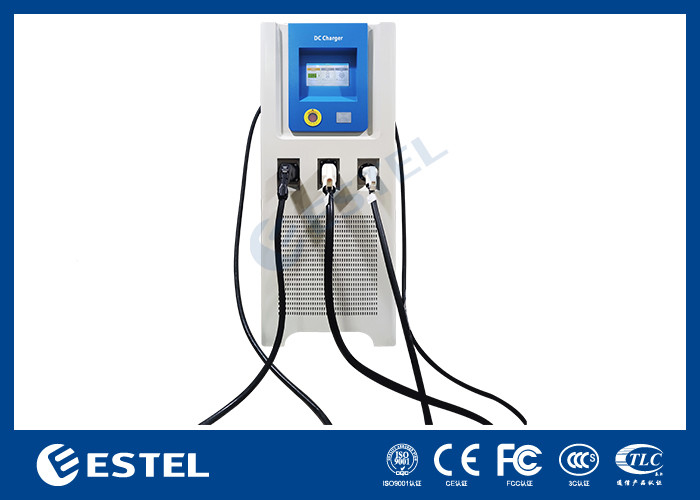

डीसी 60kw और एसी 43KW इलेक्ट्रिक कार चार्जिंग स्टेशन ईवी चार्जिंग स्टेशन चार्जर
उत्पाद विवरण
डीसी 60kw इलेक्ट्रिक कार चार्जिंग स्टेशन
,AC 43KW इलेक्ट्रिक कार चार्जिंग स्टेशन
,एफसीसी ईवी चार्जिंग स्टेशन
3 बंदूक Ocpp समर्थन DC60kw और AC43 इलेक्ट्रिक चार्जर कार स्टेशन Ev चार्ज Ev चार्जिंग स्टेशन चार्जर
1.तकनीकी पैरामीटर
डीसी चार्जर आईईसी 61851-1 के अनुरूप हैः2017, EN 61851-1:2010, EN 61851-23:2014, EN 61851-24:2014, आईईसी 61851-21-2:2018, GB/T18487.1-2015 और संबंधित संचार मानक GB/T 27930-2015, GB/T 34657.1-2017, GB/T 34658-2017।केंद्रीय प्रबंधन प्रणाली (सीएमएस) के साथ संचार प्रोटोकॉल OCPP 1 के अनुरूप है.6 ARM आर्किटेक्चर और लिनक्स/एंड्रॉयड प्लेटफॉर्म पर आधारित।
इस सीसी चार्जर श्रृंखला का मूल डिजाइन आईईसी मानकों और चीनी राष्ट्रीय मानकों के अनुरूप है।
नामकरणः E3P-60K-AD3-100A-EU01
| 3पी | तीन चरण का इनपुट |
| 100A | नामित आउटपुट शक्ति |
| AD3 | DC या AC आउटपुट 3 चार्जिंग कनेक्टर के साथ |
| DC100A AC63A | चार्जिंग कनेक्टर का नामित करंट |
| EU01 | संस्करण 02 |
2विनिर्देश
| आइटम संख्या | 3P-60K-AD3-100A-EU01 | |
| पावर इनपुट | इनपुट रेटिंग | 400V 3ph 170A अधिकतम। |
| चरण/तार की संख्या | 3ph / L1,L2,L3,N,PE | |
| शक्ति कारक | >0.98 | |
| वर्तमान टीएचडी | < 5% | |
| दक्षता | >95% | |
| पावर आउटपुट | आउटपुट शक्ति | डीसी बंदूकः 60Kw + AC43Kw |
| केवल एक डीसी बंदूक एक चार्जिंग सत्र में उपलब्ध है। एसी चार्जिंग बंदूक स्वतंत्र है | ||
| आउटपुट रेटिंग | 200V-1000V DC + AC380V | |
| सुरक्षा | सुरक्षा | ओवर करंट, अंडर वोल्टेज, ओवर वोल्टेज, अवशिष्ट करंट, सर्ज प्रोटेक्शन, शॉर्ट सर्किट, ओवर तापमान, ग्राउंड फॉल्ट |
| उपयोगकर्ता इंटरफ़ेस और नियंत्रण | प्रदर्शन | टच स्क्रीन |
| समर्थन भाषा | अंग्रेजी (अनुरोध पर अन्य भाषाएं उपलब्ध हैं) | |
| शुल्क विकल्प | अनुरोध पर उपलब्ध कराए जाने वाले शुल्क विकल्पः अवधि के अनुसार शुल्क, ऊर्जा के अनुसार शुल्क, शुल्क के अनुसार शुल्क | |

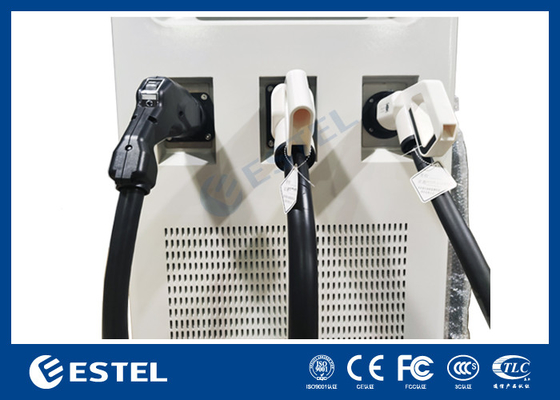

| चार्जिंग इंटरफेस | DC1 (CHAdeMO) /DC2 (CCS2) /AC1 (CCS2) | |
| उपयोगकर्ता प्रमाणीकरण | पेपैल और (या) एनएफसी कार्ड | |
| संचार | नेटवर्क इंटरफेस | ईथरनेट (मानक); वाई-फाई, 4जी (वैकल्पिक) |
| खुला चार्ज पॉइंट प्रोटोकॉल | OCPP1।6 | |
| पर्यावरण | परिचालन तापमान | माइनस 20 °C से +55 °C (55 °C से अधिक होने पर गिरावट) |
| भंडारण तापमान | -40°C से +70°C तक | |
| आर्द्रता | < 95% सापेक्ष आर्द्रता, नॉन कंडेनसिंग | |
| ऊंचाई | 2000 मीटर (6000 फीट) तक | |
| मैकेनिकल | प्रवेश सुरक्षा | IP54 |
| बाह्य यांत्रिक प्रभावों से सुरक्षा | आईईसी 62262 के अनुसार आईके10 | |
| शीतलन | मजबूर हवा | |
| चार्जिंग केबल की लंबाई | 5 मीटर | |
| आयाम (W*D*H) मिमी | 700*750*1750 | |
| वजन | 280 किलो | |
| विनियमन | प्रमाणपत्र/अनुपालन | CE / EN 61851-1/-23 |
3.सेवा वातावरण
ऑपरेशन तापमानः -200C...+550C
आरएच: 5%...95%
दृष्टिकोणः <2000 मीटर
स्थापना वातावरणः बिना किसी शक्तिशाली चुंबकीय हस्तक्षेप के।
परिधीय स्थानः >0.1 मीटर
4.आयाम आरेख
5.स्थापना की स्थिति
चार्जर को एक समतल कंक्रीट नींव पर स्थापित किया जाना चाहिए, जिसमें केबल का प्रवेश आरक्षित है।
ऊर्ध्वाधर झुकाव 5% से कम है।
चार्जर के नीचे आठ एम8 शिकंजा के द्वारा फाउंडेशन में एम्बेडेड तय करें।
गर्मी फैलाव और संचालन के लिए चार्जर के चारों ओर कम से कम 100 सेमी की दूरी रखें
एक अलंकार की सिफारिश की जाती है।
6विद्युत कनेक्शन
विद्युत आपूर्ति प्रणाली 380VAC 3 चरण Wye है।
बाहरी केबल को आंतरिक टर्मिनलों से प्रतीक, ला, एलबी, एलसी, एन और पीई (पृथ्वीकरण) के अनुसार कनेक्ट करें।
केबल का पार क्षेत्रफल:
| चार्जर की शक्ति | क्रॉस सेक्शन क्षेत्रफल |
| 100 किलोवाट | 3*50mm2+2*25mm2LA LB LC / N+PE) |

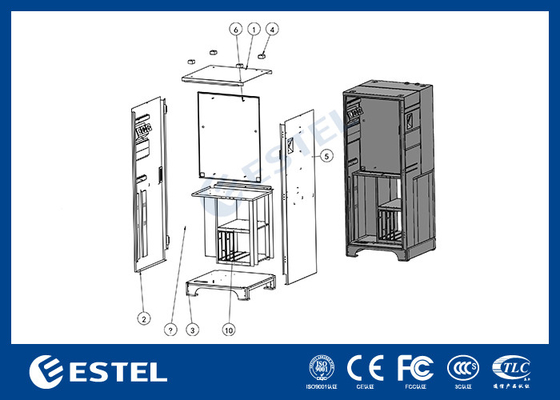

7डीसी चार्जिंग स्टेशन विवरण
8परियोजना के मामले की प्रस्तुति
9.
पैकिंग
-
