30kW 750V ईवी डीसी फास्ट चार्जिंग स्टेशन सीसीएस2 चार्जिंग कनेक्टर के साथ ईवी वॉल बॉक्स चार्जर
उत्पाद विवरण
30kW ईवी डीसी फास्ट चार्जिंग स्टेशन
,750V EV DC फास्ट चार्जिंग स्टेशन
,सीसीएस2 कनेक्टर के साथ ईवी वॉल बॉक्स चार्जर
30 किलोवाट 750 वी डीसी फास्ट चार्जिंग ऑफ न्यू एनर्जी ईवी वॉल बॉक्स चार्जर विथ सीसीएस2 चार्जिंग कनेक्टर
30kW 750V DC फास्ट चार्जिंग ऑफ न्यू एनर्जी ईवी वॉल बॉक्स चार्जर का परिचय
डीसी चार्जर आईईसी 61851-1 के अनुरूप हैः2017, EN 61851-1:2010, EN61851-23:2014, EN61851-24:2014, IEC61851-21-2:2018, GB/T18487.1-2015 और संबंधित संचार मानक GB/T 27930-2015, GB/T 34657.1-2017, GB/T 34658-2017।केंद्रीय प्रबंधन प्रणाली (सीएमएस) के साथ संचार प्रोटोकॉल OCPP 1 के अनुरूप है.6 ARM आर्किटेक्चर और लिनक्स/एंड्रॉयड प्लेटफॉर्म पर आधारित।
इस सीसी चार्जर श्रृंखला का मूल डिजाइन आईईसी मानकों के अनुरूप है।
30 किलोवाट 750 वी डीसी फास्ट चार्जिंग ऑफ न्यू एनर्जी ईवी वॉल बॉक्स चार्जर विशेषताएंः

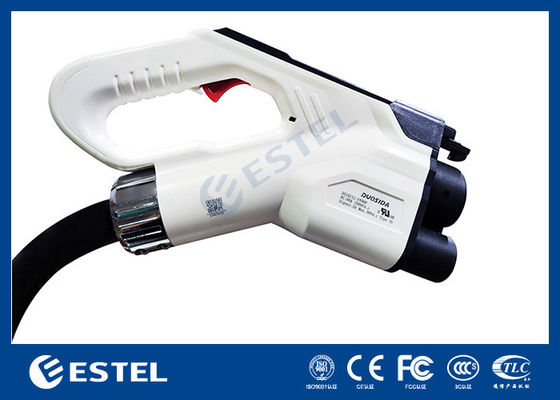

- यह सीसीएस2 चार्जिंग कनेक्टर के साथ एक सुपर फास्ट ईवी चार्जर है। आईपी 54 सुरक्षा, बाहरी अनुप्रयोगों के लिए मजबूत और टिकाऊ।
- इसमें उच्च आवृत्ति वाले पावर मॉड्यूल का उपयोग किया जाता है, जो विशेष रूप से उच्च विश्वसनीयता अनुप्रयोग के लिए डिज़ाइन किया गया है।
- इसमें पावर शेयरिंग कंट्रोल फंक्शन और अनुकूल यूजर इंटरफेस है।
30kW 750V DC फास्ट चार्जिंग ऑफ न्यू एनर्जी EV वॉल बॉक्स चार्जर पैरामीटर
इनपुट पैरामीटर
| वोल्टेज | 380/400 वीएसी, +/-10% |
| FLA / अधिकतम इनपुट करंट | 63A |
| आवृत्ति | 50/60 हर्ट्ज |
| वायरिंग | L1, L2, L3, N, PE |
| शक्ति कारक | >99% ((नामित इनपुट) |
| हार्मोनिक करंट/ आईटीएचडी | < 5% (नामित इनपुट) |
आउटपुट पैरामीटर
| अधिकतम आउटपुट पावर | 30 किलोवाट डीसी |
| आउटपुट वोल्टेज | 200 वी--750 वीडीसी |
| अधिकतम आउटपुट करंट | 50 ए डीसी |
| पावर मॉड्यूल स्लॉट | 1 |
| वोल्टेज स्थिर सटीकता | <±0.5% |
| आउटलेट प्रकार |
1*50A CCS2 टिप्पणीः एक चार्जिंग सत्र में केवल एक बंदूक उपलब्ध है। |
| भार साझा करना | ± 3% |
सिस्टम पैरामीटर
| दक्षता | > 94% |
| केएआईसी | 6kA |
| आवरण संरक्षण | IP54 |
परिचालन पर्यावरण
| परिवेश का तापमान |
-20 ~ +50°C, 50°C से नीचे पूर्ण शक्ति आउटपुट 50 डिग्री सेल्सियस से ऊपर की शक्ति 5% /°C |
| भंडारण तापमान | -40 ~ +75°C |
| परिचालन आर्द्रता | 0 ~ 95% (कोई संघनक नहीं) |
| परिचालन ऊंचाई | 0 ~ 2000 मीटर |
एचएमआई इंटरफेस
| प्रदर्शन | 7 "एलसीडी/टच स्क्रीन, |
| एलईडी | RUN ((G) /ALARM ((R) |
| पावर मीटरिंग | 1 *DC मीटर |
| आपातकालीन रोक | एक ही समय में दोनों एसी इनपुट और डीसी आउटपुट बंद करने के लिए ई-स्टॉप |
निगरानी इंटरफ़ेस
| वाइड एरिया नेटवर्क | ईथरनेट (मानक); वाई-फाई, 4जी (वैकल्पिक) |
| संचार प्रोटोकॉल | ओसीपीपी 1.6 |
सुरक्षा कार्य
| सिस्टम सुरक्षा |
अतिप्रवाह संरक्षण, शॉर्ट सर्किट संरक्षण, इनपुट/आउटपुट ओवरवोल्टेज सुरक्षा, इनपुट कम वोल्टेज सुरक्षा इन्सुलेशन की निगरानी दो डीसी कनेक्टर आउटपुट आम जमीन सुरक्षा रिवर्स ध्रुवीयता संरक्षण, अति तापमान संरक्षण, |
यांत्रिक विशेषता
| आयाम ((W*H*D मिमी) | 380 ((W) * 520 ((H) * 200 ((D) ((mm) |
| चार्जर का वजन | 45kg (पावर मॉड्यूल के बिना, पैकिंग के बिना) |

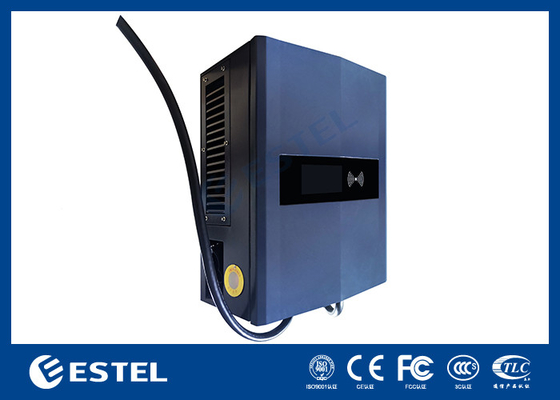

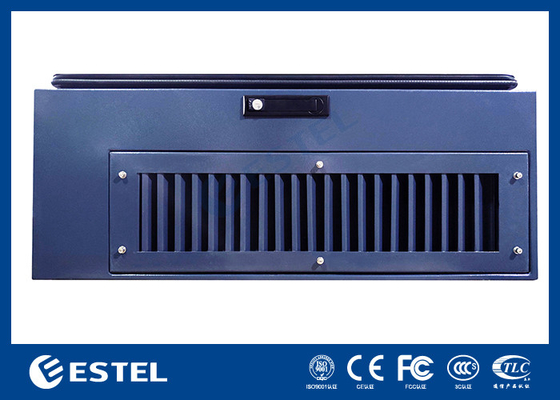

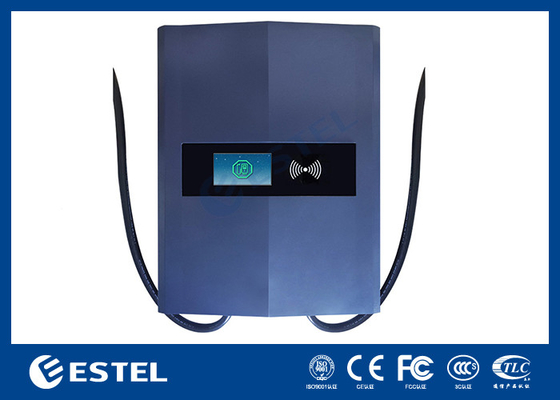

30kW 750V DC फास्ट चार्जिंग ऑफ न्यू एनर्जी EV वॉल बॉक्स चार्जर उत्पाद विवरण
