आउटडोर रैक एन्क्लोजर हीट एक्सचेंजर
उत्पाद विवरण
कैबिनेट हीट एक्सचेंजर
,इलेक्ट्रिक हीट एक्सचेंजर

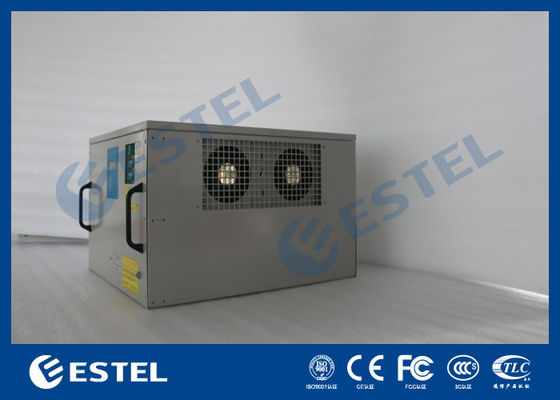

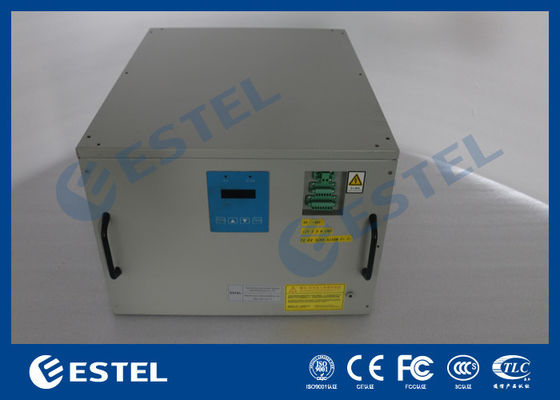

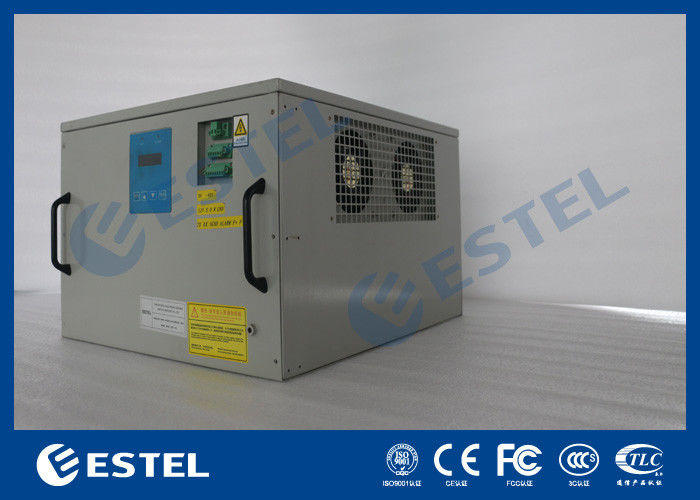

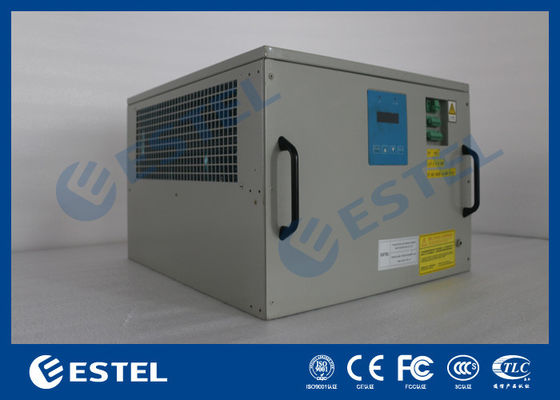

शीर्ष पर घुड़सवार आउटडोर रैक संलग्नक हीट एक्सचेंजर, औद्योगिक हवा हीट एक्सचेंजर
त्वरित विवरण:
| मूल स्थानः शेन्ज़ेन, चीन (महाद्वीप) | नामित ताप विनिमय क्षमताः 120W/K |
| ब्रांड नाम: ESTEL | नामित हीटिंग क्षमता:300/500W (वैकल्पिक) |
| मॉडल: HE06-120SEH/T | इनपुट वोल्टेज: DC48V |
| उत्पाद का नामः आउटडोर कैबिनेट के लिए हीट एक्सचेंजर | नामित इनपुट करंटः 2.95A |
| प्रमाणनः ISO9001, CE, 3C, FCC, TLC | नामित इनपुट पावरः 142W |
| कवर सामग्रीः जस्ती स्टील | कार्य तापमानः -20°C ~ +55°C |
| सुरक्षा स्तरः IP55 | शोरः 59dB |
| स्थापना मोडः ऊपर से लगाया | आयाम W×D×H: 482.6×500×310mm |
| OEM का समर्थन करें | शीतलन विधिः हीट पाइप हीट एक्सचेंजर |
भुगतान और शिपिंग की शर्तें:
| न्यूनतम आदेश मात्राः | 1 सेट |
| मूल्यः | वार्ता |
| भुगतान की शर्तेंः | टी/टी, एल/सी आदि |
| आपूर्ति की क्षमताः | 16,000 सेट प्रति माह |
| प्रसव का समय: | 10-15 कार्यदिवस |
| पैकेजिंग विवरणः | कार्डबोर्ड + फोम + लकड़ी का केस |
1. तकनीकी मापदंड
| मॉडल | HE06-120एसईएच/टी |
| प्रदर्शन मापदंड | |
| नामित वोल्टेज (V) | DC48V |
| रेटेड करंट (A) | 2.95 |
| ताप विनिमय क्षमता (W) | 1200 |
| हीटर पावर (W) | 300 |
| नामित शक्ति (डब्ल्यू) | 142 |
| परिसंचरण वायु मात्रा (m3/h) | 820 |
| शोर (dB(A)) | 59 |
| रेफ्रिजरेंट | मिश्रित तरल |
| कार्य तापमान | -20°C ~ 55°C |
| यांत्रिक मापदंड | |
| स्थापना मोड | ऊपर से स्थापित |
| ऊंचाई (मिमी) | 310 |
| चौड़ाई (मिमी) | 482.6 |
| गहराई (मिमी) | 500 |
| नियंत्रक पैरामीटर | |
| कार्यरत वोल्टेज (V) | DC36~72 |
| कार्य तापमान और आर्द्रता | -20°C ~ +80°C, < 90% आरएच |
| तापमान नियंत्रण सटीकता (°C) | 0.1 |
| बिजली की खपत (डब्ल्यू) | 5 |
| संचार मोड | सूखी संपर्क, RS485, RS232, जीपीआरएस |
2वर्णन
हीट एक्सचेंजर कोर की संरचनात्मक समस्या के कारण, पारंपरिक प्लेट हीट एक्सचेंजर का पावर-हीट अनुपात 4 ~ 6 तक सीमित है,और गर्मी विनिमय के क्षीणन मूल्य ऑपरेशन की अवधि के बाद उच्च और उच्च हो जाएगा. नए प्रकार के डबल सिफॉन हीट पाइप हीट एक्सचेंजर को लागू करने के बाद, जो सिफॉन हीट पाइप के दो समूहों के माध्यम से शीतलक प्रवाह प्रतिरोध को कम करता है, पावर-हीट अनुपात 10 और अधिक है,इस बीच, समानांतर प्रवाह हीट एक्सचेंज तकनीक के कारण, वायु प्रतिरोध पारंपरिक प्लेट की तुलना में 2/3 कम है।यह न केवल लगभग आधी ऊर्जा की खपत को बचा सकता है और लंबे समय तक संचालन के दौरान आंतरिक रखरखाव का दो बार और अधिक विस्तार कर सकता है.
3आवेदन
यह उत्पाद दूरसंचार कैबिनेट, छोटे और मध्यम आकार के दूरसंचार कक्ष, यूपीएस कक्ष, आउटडोर बेस स्टेशन कक्ष, आउटडोर विज्ञापन मशीन, बैंक एटीएम बैंकनोट विनिमय कक्ष आदि में व्यापक रूप से लागू होता है।
4विशेषताएं
(1) विश्वसनीय: 48 वी डीसी बिजली की आपूर्ति, एसी बिजली विफल होने पर भी अच्छी तरह से काम करता है
(2) कम शोर
(3) संक्षारण संरक्षण: पावर कोटेड शीट धातु कठोर वातावरण में टिकी रहती है
(4) आसान रखरखावः IP55 फ्लशिंग के लिए डिज़ाइन किया गया
(5) RoHS आवश्यकताओं के अनुरूप
(6) निगरानीः रिमोट कंट्रोल के लिए RS485 इंटरफेस के माध्यम से व्यापक अलार्म और स्थिति रिपोर्ट प्रदान करें
5विद्युत वायरिंग आरेख

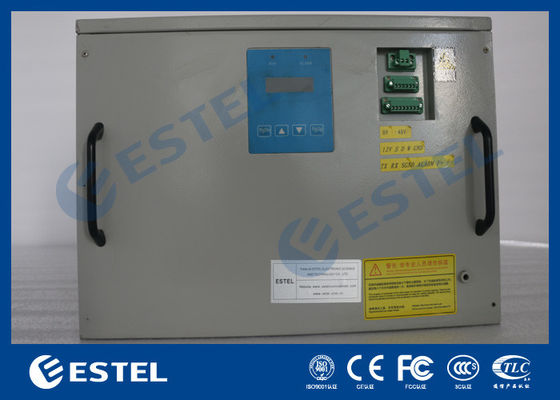

वायरिंग पोर्टः
0V-48V:बिजली आपूर्ति इनपुट (वोल्टेज इनपुटः DC36 - 65V)
A+ B- SGND:RS485 संचार इंटरफ़ेस
AL1 AL2:सामान्य अलार्म आउटपुट
F+ F-:सहायक प्रत्यक्ष वेंटिलेशन नियंत्रण आउटपुट (आउटपुट वोल्टेजः DC48V)
6. सिस्टम नियंत्रण वायरिंग आरेख
7पैकिंग और शिपिंग
हमारा डिलीवरी एजेंट
माल को समुद्र मार्ग, वायु मार्ग, कुरियर मार्ग, भूमि मार्ग, रेल मार्ग आदि से भेजा जा सकता है।
निम्नलिखित डिलीवरी एजेंट के अलावा, हम भी चीन में सबसे अच्छी कीमत के साथ डिलीवरी एजेंट के लिए देख सकते हैं यदि आप हमें आप के लिए क्या करने की जरूरत है.
