IP55 32U आउटडोर कैबिनेट
उत्पाद विवरण
आउटडोर संचार कैबिनेट
,दूरसंचार उपकरण कैबिनेट
IP55 32U आउटडोर कैबिनेट एयर कंडीशनर शीतलन / 19 इंच रैक माउंट डबल दीवार बेस स्टेशन कैबिनेट
1विनिर्देश
(1)तकनीकी मापदंड
| पद | प्रकार | तकनीकी पैरामीटर |
| संरचना | आयाम |
बाहरी आयाम H×W×D 1750×750×750 मिमी; आंतरिक आयाम एच × डब्ल्यू × डी 1450 × 650 × 650 मिमी (19 ¥, 32 यू) |
| लेआउट | 1 डिब्बा | |
| उपकरण की स्थापना की विधि | 19 ̊ रैक | |
| दरवाजा | एक सामने के दरवाजे के साथ, और बाहरी कैबिनेट के लिए विशेष विरोधी चोरी तीन बिंदु ताला (समर्थन लटकन) | |
| सामग्री | जस्ती इस्पात, डबल दीवार, आंतरिक दीवार 0.8 मिमी मोटी है, बाहरी दीवार 1.5 मिमी मोटी है, दो दीवारों के बीच 20 मिमी पीईएफ हीट इन्सुलेशन है। | |
| संरचना | वेल्डेड | |
| प्रवेश सुरक्षा | IP55 | |
| तापमान नियंत्रण | शीतलन | AC220V एयर कंडीशनर और DC48V प्रशंसक |
| प्रकाश व्यवस्था | एलईडी दीपक | सुरक्षा सर्किट ब्रेकर के साथ 48 वी एलईडी लैंप (अस्थिर) |
| तापमान | तापमान | कार्य तापमानः -40°C ~ +55°C |
| भंडारण तापमानः -50°C ~ + 70°C | ||
| परिवहन तापमानः -50°C ~ +70°C | ||
| आर्द्रता | सापेक्ष आर्द्रता | 5% ~ 100% |
| दबाव | वायु दबाव | 62kpa ~ 101kpa (0m ~ 5000m ऊंचाई के समान) |
| विकिरण तीव्रता | सौर विकिरण तीव्रता | 1120 × ((1±5%) W/m2 |
(2) सहायक उपकरण सूची
| नहीं. | पद | मात्रा | इकाई | विनिर्देश |
| 1 | बाहरी दूरसंचार कैबिनेट | 1 | सेट |
(1) बाहरी आयाम H × W × D 1750 × 750 × 750 मिमी; आंतरिक आयाम H×W×D 1450×650×650 मिमी. (2) एक डिब्बा, जिसमें 19 ̊ उपकरण रैक शामिल है। (3) एक सामने के दरवाजे के साथ, और बाहरी कैबिनेट के लिए विशेष विरोधी चोरी तीन बिंदु ताला (समर्थन लटकन) (4) जस्ती इस्पात, दोहरी दीवार, आंतरिक दीवार 0.8 मिमी मोटी है, बाहरी दीवार 1.5 मिमी मोटी है, दो दीवारों के बीच 20 मिमी पीईएफ गर्मी इन्सुलेशन है। |
| 2 | एयर कंडीशनर | 1 | सेट |
बिजली की आपूर्तिः AC220V, 50HZ शीतलन क्षमताः 1500W |
| 3 | सहायक प्रत्यक्ष वेंटिलेशन वेंटिलेटर | 2 | पीसी | DC48V |
| 4 | पर्यावरण निगरानी प्रणाली | 1 | सेट |
1× पर्यावरण निगरानी इकाई,19 ¢, 1U; NEM-500,SNMP संचार 1 × धुआं सेंसर, 1 × पानी सेंसर, 1 × तापमान और आर्द्रता सेंसर, 1 × दरवाजा सेंसर, 1 × झुकाव और झटके सेंसर. |
| 5 | विद्युत वितरण इकाई |
ग्रेड बी बिजली प्रतिरोधी एसी इनपुटः 63A/2P ×1; एसी आउटपुटः 16A/1P×4; डीसी आउटपुटः 16A/1P×4. ऊंचाईः 4U |
||
| 6 | एलईडी लैंप स्विच | 1 | पीसी | एलईडी लैंप को चालू/बंद करने के लिए प्रयोग किया जाता है |
| 7 | एलईडी लैंप | 1 | पीसी | DC48V |
| 8 | पैकेज | 1 | सेट | लकड़ी का मामला |
2आवेदन
ET7575175-EQ आउटडोर दूरसंचार उपकरण कैबिनेट मुख्य रूप से वायरलेस संचार बेस स्टेशन, जैसे संचार/नेटवर्क एकीकृत सेवा, 4 जी प्रणाली,पहुँच/प्रसारण स्विचिंग स्टेशन, आपातकालीन संचार/प्रसारण आदि।
3कैबिनेट का विवरण
3.1मंत्रिमंडल संरचनाऔर सामग्री
कैबिनेट उपकरण कैबिनेट है, जिसमें 19 ′′ उपकरण स्थापना रैक, फ्रंट डोर पर एयर कंडीशनर और प्रशंसक शामिल हैं।
3.2 कैबिनेट दरवाजा और ताला
कैबिनेट दरवाजा एम्बेडेड संरचना का उपयोग करता है. और दरवाजा सीमा डिवाइस खोलने के कोण को सीमित कर सकते हैं. ताला चोरी के सबूत तीन बिंदु ताला है, समर्थन लटकन.प्रत्येक कैबिनेट दरवाजा खुला दरवाजा सेंसर शामिल, पर्यावरण निगरानी इकाई के साथ मिलकर काम कर रहा है।
4विशेषताएं
4.1 कैबिनेट धूल, धूप और बारिश के प्रतिरोधी है, जिसका उपयोग बाहरी वातावरण में किया जाता है।
4.2 कैबिनेट शीतलन में एयर कंडीशनर और प्रशंसक का प्रयोग किया जाता है।
4.3 जिसमें -48 वीडीसी प्रकाशक दीपक भी शामिल है।
4.4 कैबिनेट का लेआउट उचित है, जिससे केबल तक पहुंच, फिक्सिंग और ग्राउंडिंग में आसानी होगी। कैबिनेट के नीचे, पावर केबल के लिए व्यक्तिगत रूप से प्रवेश छेद हैं,सिग्नल केबल और ऑप्टिकल केबल.
4.5 कैबिनेट में प्रयुक्त सभी केबल, सीलिंग और हीट आइसोलेशन लौ retardant सामग्री से बने होते हैं.
4.6 कैबिनेट में 19 ′′ मानक स्थापना रैक शामिल है।
4.7 सामग्रीः अच्छी गुणवत्ता वाला जस्ती स्टील
4.8 सतह उपचार: डिग्रिजिंग, डेरुस्टिंग, रस्टप्रूफ फॉस्फेटिंग (या गैल्वनाइजिंग), पाउडर लेपित।
4.9 कैबिनेट लोड लेयरिंगः ≥600kg
4.10 प्रवेश सुरक्षाः IP55
4.11 लौ retardance: GB5169.7 परीक्षण A के अनुरूप
4.12 यांत्रिक शक्तिः प्रत्येक सतह ऊर्ध्वाधर दबाव >980N सहन कर सकती है; दरवाजा खोले जाने के बाद, इसका बाहरी छोर ऊर्ध्वाधर दबाव >200N सहन कर सकता है।
4.13 इन्सुलेशन प्रतिरोध: ग्राउंडिंग उपकरणों और कैबिनेट बॉडी पार्ट्स के बीच इन्सुलेशन प्रतिरोध 2×104M/500V ((DC) से कम नहीं है।
4.14 प्रतिरोध वोल्टेज: ग्राउंडिंग डिवाइस और कैबिनेट बॉडी पार्ट्स के बीच प्रतिरोध वोल्टेज 3000V ((DC) / 1min से कम नहीं है।
5. घटकों की स्थापना
5.1 पीडीयू और पर्यावरण निगरानी इकाई 19 ′′ रैक पर स्थापित हैं।
5.2 एयर कंडीशनर और प्रशंसक कैबिनेट के दरवाजे पर लगाए जाते हैं.जब कैबिनेट के अंदर तापमान 35 डिग्री तक पहुंच जाता है, तो एयर कंडीशनर स्वचालित रूप से दो प्रशंसकों को नियंत्रित करता है,प्रशंसक स्वचालित रूप से काम करना शुरू कर देगा.
6चोरी-प्रूफ डिजाइन
6.1 तीन बिंदु ताला
6.2 संयोजन और लगाव
(1) संरचना और धारक कनेक्शन के रूप में एंटी-लॉस थ्रेडेड कनेक्शन का उपयोग करें। कैबिनेट को ठीक करने के लिए एंकर बोल्ट गर्म डुबकी जस्ती बोल्ट का उपयोग करें।
(2) दरवाज़े के टिका आंतरिक टिका मोड का उपयोग करते हैं। अंदर की स्थापना, अंदर की स्थिरता, कोई बाहरी शिकंजा नहीं और कैबिनेट दरवाजा एम्बेडेड, ये डिजाइन कैबिनेट को चोरी और पानी की पहुंच से बचा सकते हैं।संरचना और धारक कनेक्शन के रूप में ढीली विरोधी घुमावदार कनेक्शन का उपयोग करें. कैबिनेट को ठीक करने के लिए एंकर बोल्ट गर्म डुबकी जस्ती बोल्ट का प्रयोग करें।

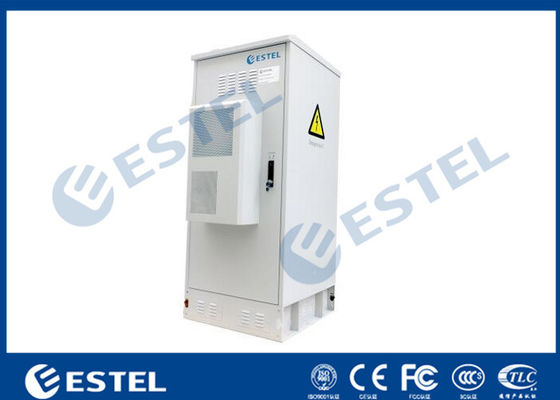

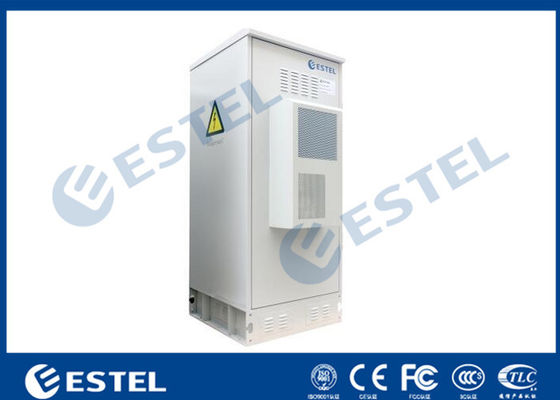

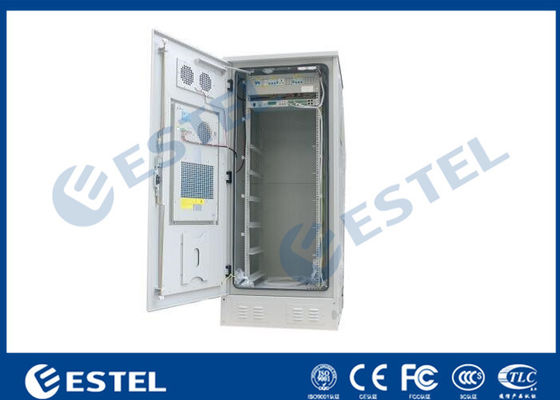

7कैबिनेट चित्र
-
