| इनपुट आवृत्ति: | 45 - 66 हर्ट्ज़ | सुधारक मॉड्यूल: | 3x 50 ए |
|---|---|---|---|
| पैकेज: | बक्से | सही करनेवाला: | स्मार्टपैक आर |
| डीसी आउटपुट पावर: | 108 किलोवाट | डीसी भार: | 1 |
| वोल्टेज रेंज डीसी: | 40-58 वी | आईपी वर्ग: | IP30 |
| टीएचडी: | प्रतिरोधक भार पर <1,5% | डीसी आउटपुट: | 2400 डब्ल्यू |
| बैटरी का प्रकार: | लिथियम लोहे की बैटरी | टर्मिनल प्रकार: | टी 6 |
| मॉडल का नाम: | फ्लैटपैक डी श्रृंखला | अंतरिक्ष: | 40U 19 |
| टर्मिनल: | कूपर | ||
| प्रमुखता देना: | थ्री-फेज 80A बिजली टर्मिनल,क्लाउड नियंत्रण के साथ स्मार्ट बिजली प्रबंधन टर्मिनल,क्लाउड निगरानी के साथ दूरसंचार बिजली प्रणाली |
||
थ्री-फेज इंटेलिजेंट इलेक्ट्रिसिटी कंज्यूम मैनेजमेंट टर्मिनल 80 ए/थ्री-फेज चार-वायर कैबिनेट से सक्रिय भागों का इन्सुलेशन 500 वीडीसी है।
I. उत्पाद का अवलोकन:
तीन-चरण बुद्धिमान विद्युत खपत प्रबंधन टर्मिनल में तीन-चरण वाट-घंटे मीटर, समयबद्ध स्विच नियंत्रक, सर्किट ब्रेकर (एयर स्विच),लीक प्रोटेक्टर, ओवर- और अंडर-वोल्टेज ट्रिप, ओपन-फेज प्रोटेक्टर, और एक शक्तिशाली क्लाउड प्लेटफॉर्म मैनेजमेंट सिस्टम है, जो आपको बिजली की खपत सुरक्षा कार्यों को कॉन्फ़िगर करने की अनुमति देता है,वास्तविक समय में उपकरणों की परिचालन स्थितियों की निगरानी, और नेटवर्क के माध्यम से नियंत्रण उपकरण स्विच आदि। संरक्षक बुद्धिमान नियंत्रण कार्यों को एकीकृत करता है जैसे कि नेटवर्क संचार, विद्युत ऊर्जा सांख्यिकी, समयबद्ध स्विच नियंत्रण,रिसाव सुरक्षा, ओवरकंट्रेंट प्रोटेक्शन, अंडरवोल्टेज/नो वोल्टेज प्रोटेक्शन, ओवरवोल्टेज प्रोटेक्शन, ओपन-फेज प्रोटेक्शन, फॉल्ट मेमोरी, ग्रिड मॉनिटरिंग और रियल टाइम डिस्प्ले, क्लोजिंग से पहले चेक आदि,और इस उत्पाद का व्यापक रूप से दूरसंचार जैसे अनियंत्रित सार्वजनिक सुविधाओं के बिजली संरक्षण में उपयोग किया जाता है, बिजली, सुरक्षा, परिवहन आदि, मैन्युअल रखरखाव की लागत को काफी कम करने और उपकरणों की परिचालन दक्षता में प्रभावी ढंग से सुधार करने के लिए।
II. उत्पाद के कार्य:
1विद्युत खपत के आंकड़े:
रक्षक में बिजली की खपत के तीन चरणों के आंकड़े हैं, और बिजली की खपत के आंकड़ों की सटीकता ग्रेड 1 या उससे कम तक पहुंचती है।यह स्वचालित रूप से पिछले महीने के बिजली खपत के आंकड़ों को शून्य कर देगा.
2समय स्विच
वास्तविक समय रिकॉर्डिंग फ़ंक्शन और टाइमर के 8 समूहों के साथ, रक्षक क्लाउड प्लेटफॉर्म प्रबंधन प्रणाली के माध्यम से वास्तविक समय में समय को कैलिब्रेट कर सकता है और टाइमर का समय सेट कर सकता है,संरक्षक के समयबद्ध स्विचिंग को प्राप्त करना.
3. वास्तविक समय प्रदर्शन (समायोज्य)
रक्षक वास्तविक समय में प्रत्येक चरण के वर्तमान वोल्टेज और कुल अवशिष्ट वर्तमान मूल्य (लीकेज करंट) प्रदर्शित कर सकता है।जो ग्राहकों के लिए बिजली ग्रिड की निगरानी करने के लिए सुविधाजनक है. डिस्प्ले हमेशा डिफ़ॉल्ट रूप से चालू होता है.
जब संबंधित चरण के संकेतक पर है, यह वास्तविक समय वोल्टेज और उस चरण के वर्तमान प्रदर्शित करेगा। जब कुल अवशिष्ट वर्तमान प्रदर्शित किया जाता है,तीनों चरणों के संकेतक चालू हैं, और "IE=012" जैसी जानकारी प्रदर्शित होती है, जिसका अर्थ है कि वर्तमान कुल अवशिष्ट धारा 12mA है।
4. रिसाव सुरक्षा (समायोज्य)
जब लाइन में 15-30mA (डिफ़ॉल्ट) का रिसाव होता है, तो प्रोटेक्टर 0.1 सेकंड के भीतर डिस्कनेक्ट हो जाएगा। रिसाव ऑपरेटिंग मूल्य समायोज्य है। रिसाव गैर-ऑपरेटिंग वर्तमान = 1/2 IΔn,रिसाव कार्य करंट = IΔnयह ऑपरेशन थ्रेशोल्ड क्लाउड प्लेटफॉर्म प्रबंधन प्रणाली या डिवाइस पैनल कीपैड के माध्यम से सेट किया जा सकता है।
5ओवर करंट सुरक्षा (समायोज्य)
यदि तीन-चरण सर्किट के एक या अधिक चरणों में वर्तमान अतिप्रवाह मूल्य से अधिक है, या अतिप्रवाह मूल्य से तीन गुना से अधिक अवधि के लिए (एक शॉर्ट सर्किट माना जाता है),सुरक्षा के लिए सुरक्षक तुरंत डिस्कनेक्ट हो जाएगायह ऑपरेशन थ्रेशोल्ड क्लाउड प्लेटफॉर्म प्रबंधन प्रणाली या डिवाइस पैनल कीपैड के माध्यम से सेट किया जा सकता है।
6. कम वोल्टेज संरक्षण (समायोज्य)
जब तीनों चरणों में वोल्टेज 160V (डिफ़ॉल्ट) से कम है, लेकिन सभी 90V से अधिक हैं, तो इसे कम वोल्टेज माना जाता है और संरक्षक डिस्कनेक्ट हो जाएगा।जब तीन-चरण सर्किट के एक या अधिक चरणों का वोल्टेज सामान्य मूल्य (>170V) पर लौटता है, रक्षक स्वचालित रूप से बंद हो जाएगा और चालू हो जाएगा। यह ऑपरेशन सीमा क्लाउड प्लेटफॉर्म प्रबंधन प्रणाली या डिवाइस पैनल कीबोर्ड के माध्यम से सेट की जा सकती है।
7नो-वोल्टेज सुरक्षा/नो-वोल्टेज ट्रिपिंग
जब तीनों चरणों में वोल्टेज 90V से कम होते हैं, तो इसे कोई वोल्टेज नहीं माना जाता है (मुख्य ग्रिड बिजली की विफलता), और संरक्षक तुरंत डिस्कनेक्ट हो जाएगा।जब तीन चरण सर्किट के एक या अधिक चरणों को फिर से चालू किया जाता है, संरक्षक बंद करने की शर्तों के अनुसार निर्णय लेता है कि क्या बंद करना है।
8. अधिभार संरक्षण (समायोज्य)
जब तीन-चरण सर्किट के एक या अधिक चरणों में वोल्टेज मान 280V (डिफ़ॉल्ट) से अधिक होता है, तो इसे ओवरवोल्टेज माना जाता है, और संरक्षक तुरंत डिस्कनेक्ट हो जाएगा।जब तीनों चरणों का वोल्टेज सामान्य मूल्य से कम हो (<280V), रक्षक स्वचालित रूप से बंद हो जाएगा और सक्रिय हो जाएगा।
9चरण हानि संरक्षण (समायोज्य)
जब तीन-चरण सर्किट के एक या दो चरणों का वोल्टेज मूल्य 90V से कम होता है, तो इसे चरण हानि माना जाता है और संरक्षक तुरंत डिस्कनेक्ट हो जाएगा।जब तीनों चरणों का वोल्टेज सामान्य मूल्य (>170V) पर लौटता है, संरक्षक बंद होने की स्थिति के अनुसार निर्णय लेता है। चरण हानि संरक्षण कार्य डिफ़ॉल्ट रूप से बंद है।
10मैनुअल ऑन/ऑफ परीक्षण
(1) रिसाव का अनुकरण करने के लिए परीक्षण कुंजी को मैन्युअल रूप से दबाएं, सुरक्षा के सभी तीन चरणों के सक्रिय तार आउटपुट के बिना डिस्कनेक्ट हो जाएंगे।सुरक्षक बंद करने की शर्तों के अनुसार बंद करने का निर्णय लेता है.
(2) मैन्युअल रूप से पावर स्विच खोलें, संरक्षक के तीनों चरणों के सक्रिय तार बिना आउटपुट के डिस्कनेक्ट हो जाएंगे।बिजली स्विच फिर से बंद करो और संरक्षक कुछ सेकंड के बाद बंद करने की शर्तों के अनुसार बंद करने के लिए या नहीं का फैसला करता है.
11दूरस्थ संचार (वैकल्पिक)
उपकरण सीरियल संचार का समर्थन करता है (232 या 485 संचार इंटरफ़ेस प्रदान करता है), जो न केवल डिवाइस की स्विचिंग स्थिति को नियंत्रित कर सकता है, बल्कि वर्तमान वोल्टेज की निगरानी भी कर सकता है,रिअल टाइम में डिवाइस की रिसाव और अन्य जानकारीइस प्रकार की सुविधा की आवश्यकता वाले ग्राहकों को आदेश देने से पहले निर्माता से संपर्क करना चाहिए।
12नेटवर्क संचार (वैकल्पिक)
डिवाइस वायर्ड ईथरनेट टीसीपी/आईपी नेटवर्क संचार और 4जी कैट.1 टीसीपी नेटवर्क संचार का समर्थन करता है और डिवाइस के स्विचिंग स्थिति को नियंत्रित कर सकता है, वर्तमान वोल्टेज की निगरानी कर सकता है,क्लाउड प्लेटफॉर्म के माध्यम से वास्तविक समय में डिवाइस की रिसाव और अन्य जानकारीइस प्रकार की सुविधा की आवश्यकता वाले ग्राहकों को आदेश देने से पहले निर्माता से संपर्क करना चाहिए।
III.तीन-चरण बुद्धिमान विद्युत खपत प्रबंधन टर्मिनल (380V/80A) के मुख्य तकनीकी पैरामीटर
| नहीं. | तकनीकी संकेत | कार्य विवरण |
| 1 | मॉडल मॉडल और ब्रेकिंग पोल की संख्या | 80 ए/तीन-चरण चार तार |
| 2 | परिचालन वातावरण (तापमान, आर्द्रता आदि) | -50°C-85°C/≤80% |
| 3 | आयाम (HxWxD, मिमी) | 150 मिमी x 112 मिमी x 65 मिमी |
| 4 | उत्पाद पैनल पैरामीटर विवरण | उत्पाद पैनल पैरामीटर विवरण |
| 5 | उत्पाद कार्य संकेतक |
उत्पाद के परिचालन स्थिति सूचक: नेटवर्क, ऑपरेशन, चरण हानि, कम वोल्टेज, ओवरवोल्टेज, ओवर करंट, रिसाव, आउटपुट संबंधित संकेतक:चरण ए, चरण बी, चरण सी |
| 6 | उत्पाद कार्य प्रदर्शन | दोहरी स्क्रीन डिजिटल डिस्प्ले, वर्तमान महीने के वोल्टेज मूल्य, वर्तमान मूल्य, रिसाव मूल्य और बिजली की खपत प्रदर्शित करता है |
| 7 | इन्सुलेशन शक्ति | घेर से सक्रिय भागों का इन्सुलेशन 500 वीडीसी है। |
| 8 | नामित इनपुट वोल्टेज (ऑपरेटिंग वोल्टेज उतार-चढ़ाव सीमा) | 220VAC (50-300) |
| 9 | नामित इनपुट वोल्टेज आवृत्ति (फ्लुटेशन रेंज सहित) | 50 हर्ट्ज ((±1 हर्ट्ज) |
| 10 | नामित धारा (इन) | 80A |
| 11 | अतिप्रवाह सुरक्षा मूल्य (समायोज्य) | 1A-80A समायोज्य |
| 12 | अधिभार संरक्षण मूल्य (समायोज्य) | 220-300V (डिफ़ॉल्ट 280V) |
| 13 | कम वोल्टेज संरक्षण मूल्य (समायोज्य) | 150-220V (डिफ़ॉल्ट 160V) |
| 14 | ओवरवोल्टेज और अंडरवोल्टेज सुरक्षा सक्रिय करने का समय | <0.5s |
| 15 | अधिभार संरक्षण सक्रिय करने का समय | <0.5s |
| 16 | शॉर्ट सर्किट सुरक्षा मूल्य और सक्रियण समय | >*1 में15, <0.1s |
| 17 | अवशिष्ट क्रिया वर्तमान मूल्य और सक्रियण समय | 30mA, <0.1s |
| 18 | अवशिष्ट नॉन-ऑपरेटिंग करंट | रिसाव गैर कार्य करंटः 15mA |
| 19 | क्या शेष क्रिया धारा समायोज्य है | 30mA-100mA समायोज्य |
| 20 | क्या मौजूदा उत्पाद पैनल पर "अवशिष्ट कार्य करंट संरक्षण समारोह" को मैन्युअल रूप से चालू/बंद करना संभव है? | जब पावर स्विच मैन्युअल रूप से बंद किया जाता है, दोनों रिले एक ही समय में डिस्कनेक्ट हो जाएंगे और कोई आउटपुट नहीं होगा। |
| 21 | स्वचालित पुनः बंद करने की सुविधाएँ | चालू/बंद सेट किया जा सकता है। |
| 22 | ट्रिपिंग की शर्तें | कार्य सुरक्षा मूल्य से अधिक |
| 23 | पुनः बंद करने का समय | 1 मिनट/2 मिनट/5 मिनट/30 मिनट/60 मिनट - 10 बार |
| 24 | समापन की शर्तें | बुद्धिमान निगरानी पुनः बंद करना, मैन्युअल बंद करना, रिमोट कंट्रोल |
| 25 | रिमोट मॉनिटरिंग फंक्शन | ईथरनेट टीसीपी/आईपी, कैट1 4जी और आरएस485 दूरस्थ डेटा संचार |
| 26 | विश्वसनीयता | दोहरे सेंसर, एक साथ सुरक्षा के लिए कई सुरक्षा सर्किट, सुरक्षित और विश्वसनीय |
| 27 | उत्पाद की अनुरूपता | YD/T 2346-2011 |

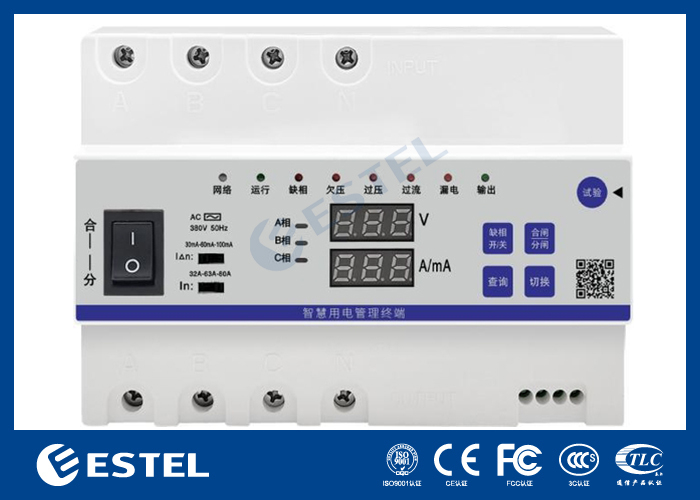

IV. उत्पाद की उपस्थिति, उपकरण की स्थापना और आयाम
(1) ग्राहक अपनी आवश्यकताओं के अनुसार "चरण हानि संरक्षण" को चालू करना चुन सकते हैं (डिफ़ॉल्ट रूप से बंद) लेकिन इस संरक्षक का उपयोग करते समय, चरण ए को बिजली होनी चाहिए,अन्यथा रक्षक लोड को डिस्कनेक्ट करेगा और काम करना बंद कर देगा.
(2) कृपया परियोजना की आवश्यकताओं के अनुसार एक बिजली सुरक्षा (ओवरज सुरक्षा) स्थापित करें। यदि एक सर्किट ब्रेकर और एक बिजली सुरक्षा है,वे दोनों इस रक्षक के सामने पर स्थापित किया जाना चाहिए.
(3) सुरक्षा पैनल पर चिह्नों के अनुसार तीन-चरण चार तार 380V बिजली की आपूर्ति से कनेक्ट करें (तटस्थ रेखा को इस रक्षक से गुजरना चाहिए), और ध्यान दें कि इनपुट और आउटपुट को उल्टा नहीं किया जा सकता है। यदि कोई ग्राउंड वायर है, तो सुरक्षा के बढ़ते प्रतिरोध को बढ़ाने के लिए इसे विश्वसनीय रूप से ग्राउंड करें।
(4) रक्षक को चेसिस में स्थापित करें और जब इसे बाहर स्थापित किया जाए, तो इसे बारिश और सूर्य के प्रकाश से अच्छी तरह से संरक्षित किया जाना चाहिए।
(5) यदि सुरक्षात्मक उपकरण को 8 सेकंड के लिए चालू करने के बाद संबंधित लाल दोष सूचक चालू हो जाता है, तो यह संकेत देता है कि लाइन में एक संबंधित दोष है,और संबंधित पंक्ति की जाँच की जानी चाहिए.
