HM385-25/100T1 ((3P+N) कम वोल्टेज ओवरसर्ज सुरक्षा उपकरण (SPD) - कम वोल्टेज बिजली प्रणालियों से जुड़े ओवरसर्ज सुरक्षा उपकरण
1 दायरा
अधिभार सुरक्षा उपकरण मुख्य रूप से कम वोल्टेज वितरण प्रणाली और बिजली के उपकरण में बिजली सुरक्षा या अन्य क्षणिक अधिभार सुरक्षा में लागू किया जाता है।
2 नियामक संदर्भ
GB/T 18802.11
निम्न वोल्टेज अधिभार सुरक्षा उपकरण (एसपीडी) - भाग 11: निम्न वोल्टेज बिजली प्रणालियों से जुड़े अधिभार सुरक्षा उपकरण- आवश्यकताएँ और परीक्षण विधियाँ
जीबी 2828.1
गुणों के अनुसार निरीक्षण के लिए नमूनाकरण प्रक्रियाएं-भाग 1: लोट-दर-लॉट निरीक्षण के लिए स्वीकृति गुणवत्ता सीमा (एक्यूएल) द्वारा सूचकांकित नमूनाकरण योजनाएं
GB/T191 पैकेजिंग-माल के हैंडलिंग के लिए चित्रमय चिह्न
GB/T 2423.1
पर्यावरणीय परीक्षण - भाग 2: परीक्षण विधि - परीक्षण एः ठंडा
GB/T 2423.2
पर्यावरणीय परीक्षण - भाग 2: परीक्षण विधि - परीक्षण एः ठंडा
GB/T 2423.4
विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए पर्यावरणीय परीक्षण - भाग 2: परीक्षण विधि - परीक्षण
Db: नम गर्मी,चक्रगत (12h+12h चक्र)
GB/T4208 आवरण द्वारा प्रदान की गई सुरक्षा की डिग्री (IP कोड)
GB/T4943.1
ऑडियो/वीडियो, सूचना और संचार प्रौद्योगिकी उपकरण भाग 1: सुरक्षा
YD/T 1235.1
आवश्यकताएँ
दूरसंचार स्टेशनों/साइटों के निम्न वोल्टेज वितरण प्रणालियों से जुड़े अधिभार सुरक्षा उपकरणों के लिए प्रदर्शन आवश्यकताएं
YD/T 1235.2
दूरसंचार स्टेशनों/साइटों के निम्न वोल्टेज वितरण प्रणालियों से जुड़े अधिभार सुरक्षा उपकरणों के लिए परीक्षण विधियां
आईईसी 61643-11
कम वोल्टेज बिजली वितरण प्रणालियों से जुड़े अधिभार सुरक्षा उपकरण - भाग
11: प्रदर्शन आवश्यकताएं और परीक्षण विधियाँ
DIN EN 61643-11
निम्न वोल्टेज अधिभार सुरक्षा उपकरण - भाग 11: निम्न वोल्टेज बिजली प्रणालियों से जुड़े अधिभार सुरक्षा उपकरण; आवश्यकताएं और परीक्षण
UL1449
ओवरज़ोन सुरक्षा उपकरण
3 कार्यात्मक प्रदर्शन

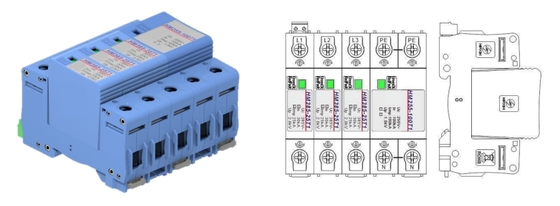

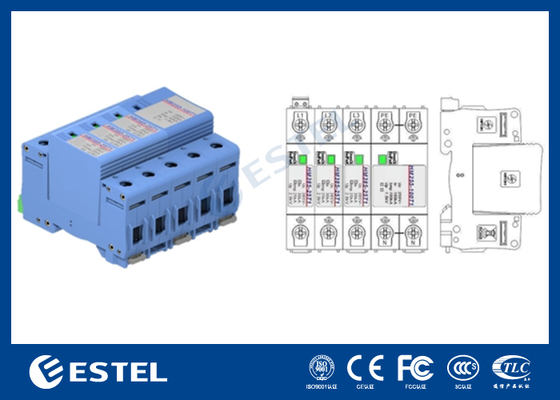

3.1 वर्णन
उत्पाद में निर्मित अति ताप और अति धारा संरक्षण कार्य जो 35 मिमी डीआईएन रेल स्थापना और विनिमेय अधिभार सुरक्षा मॉड्यूल में अपनाता है जिसे स्थापित करना और बनाए रखना आसान हो सकता है,इसके अलावा इसमें रिमोट कंट्रोल के लिए रिमोट फेल अलार्म पोर्ट (नो-एक्टिव संपर्क) हैउत्पाद में निर्मित बसबार और अलार्म पोर्ट को सीरीज में जोड़ा जाता है, ग्राहक द्वारा आसान वायरिंग के लिए केवल एक पोर्ट रखा जाता है।
3.2 प्रदर्शन
4 उत्पाद की स्थापना
4.1.1 स्थापित करें
स्थापित करने और रखरखाव के लिए अधिकृत पेशेवर व्यक्ति को अनुमति है; उत्पाद को स्विचबोर्ड पर 35 मिमी रेल में स्थापित किया जा सकता है, जो उपकरण में है;अधिभार रक्षक के लिए केविन कनेक्शन की सिफारिश की है, या सामान्य समानांतर कनेक्शन का उपयोग किया जा सकता है (चित्र 1 में दिखाया गया है)
तालिका 1. प्रत्येक बंदरगाह के लिए अनुशंसित कनेक्शन विनिर्देश

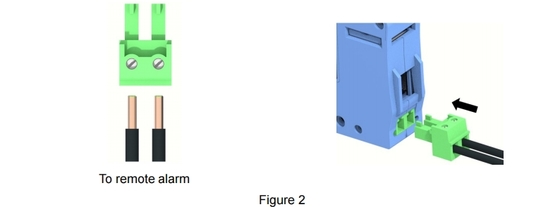

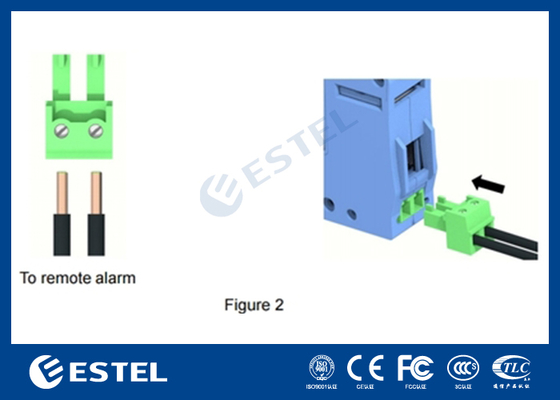

अलार्म कनेक्शन टर्मिनल arrester के शीर्ष पर स्थित है. जब दूरस्थ निरीक्षण और नियंत्रण की जरूरत है, पहले प्लग खींचो,और फिर संबंधित कनेक्शन छेद में अलार्म के तार डालें. एक SL2.5 आकार फ्लैट स्क्रूड्राइवर का उपयोग करें, शिकंजा कस, और प्लग वापस जगह में डालने के लिए (चित्र 2 में दिखाया गया है के रूप में) के बाद वायरिंग पूरा हो गया है,यह सही है और विश्वसनीयता सुनिश्चित करने के लिए कनेक्शन लूप फिर से जाँच करेंबिजली चालू होने के तुरंत बाद अधिभार सुरक्षा यंत्र कार्यरत हो सकता है।

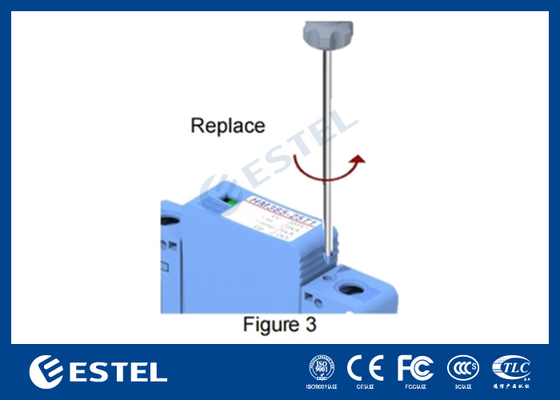

जब आवश्यक हो तो ओवरज्यूज प्रोटेक्शन मॉड्यूल को बदलें, SL2 का प्रयोग करें।5 उत्पाद लोगो के तीर की दिशा में शिकंजा ढीला करने के लिए फिलिप्स स्क्रूड्राइवर और नीचे चित्र 3 में दिखाया गया है के रूप में बल के साथ वृद्धि सुरक्षा मॉड्यूल बाहर खींचेंमॉड्यूल को पुनः स्थापित करते समय, 0.5N-m की टोक़ सीमा के साथ शिकंजा कसने की सिफारिश की जाती है।
नोट्स:
अधिभार सुरक्षा यंत्र की आधार सीट की स्थापना और रखरखाव के दौरान बिजली काट दी जानी चाहिए।
विद्युत शॉक होने के मामले में बिजली चालू होने पर काम न करें। सुरक्षित लाइन को असुरक्षित लाइन या पीई लाइन के साथ-साथ न जोड़ें।ग्राउंडिंग केबल की लंबाई और कनेक्शन विधियों को सापेक्ष मानक के अनुरूप होना चाहिएअन्यथा अधिभार सुरक्षा उपकरण ठीक से काम नहीं कर सकता है। जब अधिभार सुरक्षा उपकरण सामान्य रूप से काम करता है तो विशेष रखरखाव की आवश्यकता नहीं है,लेकिन कनेक्शन केबल और अलार्म खिड़की समय-समय पर जाँच की जानी चाहिए. जब एक अलार्म खिड़की लाल है, इसका मतलब है कि अधिभार सुरक्षा मॉड्यूल विफल है और तुरंत प्रतिस्थापित किया जाना चाहिए. यदि रिमोट अलार्म पोर्ट जुड़ा हुआ है, तो एक अलार्म सिग्नल होगा.
