ET48300-005 निर्बाध बिजली आपूर्ति और बाहरी कैबिनेट के लिए एम्बेडेड पावर सिस्टम

ET48300-005 निर्बाध बिजली आपूर्ति और बाहरी कैबिनेट के लिए एम्बेडेड पावर सिस्टम

ET48300-005 एम्बेडेड डीसी पावर सिस्टम का परिचय

ET48300-005 सब-रैक पावर सप्लाई में फाइबर और माइक्रोवेव ट्रांसमिशन, एक्सेस डिवाइस और स्विच की महत्वपूर्ण अनुप्रयोग आवश्यकताओं को पूरा करने के लिए एक कॉम्पैक्ट 5U ऊंचाई डिजाइन है।प्रणाली की अधिकतम शक्ति क्षमता 300A है, एसी, बैटरी और लोड एमसीबी के साथ। केबल एमसीबी और बसबार के साथ सामने से सुलभ हैं।

प्रमुख विशेषताएँ

• मानक 19 इंच चौड़ाई: व्यापक उपयोग के लिए संगतता सुनिश्चित करता है।
• कॉम्पैक्ट 5U ऊंचाई: स्थान बचाता है और स्थापना लागत को कम करता है।
• फ्रंट ऑपरेशन और केबल एक्सेस: सौंदर्य की अपील और सुरक्षित रखरखाव प्रदान करता है।
• उन्नत बैटरी प्रबंधन: लचीली नेटवर्किंग और दूरस्थ निगरानी के लिए बैटरी जीवन का विस्तार करता है और विभिन्न संचार पोर्ट (RS485, इंटरनेट पोर्ट, सूखे संपर्क) प्रदान करता है।
• हॉट-स्वैप करने योग्य रेक्टिफायर और कंट्रोलर: आसान और त्वरित ऑनलाइन रखरखाव की अनुमति देता है।
• व्यापक इनपुट वोल्टेज रेंज (85-300Vac): विभिन्न बिजली नेटवर्क स्थितियों के अनुकूल है।

अनुप्रयोग परिदृश्य

• वायरलेस बेस स्टेशन
• ट्रांसमिशन नेटवर्क
• उद्यमों के लिए संचार नेटवर्क

विनिर्देश

एसी वितरण

• इनपुट मोड: 220VAC सिंगल फेज
• इनपुट क्षमता: 1 × 100A/2P
• इनपुट आवृत्ति: 45~65 हर्ट्ज (नाम मूल्यः 50 हर्ट्ज/60 हर्ट्ज)
• एसी एसपीडी: 20kA/40kA, 8/20μs

डीसी वितरण

• आउटपुट वोल्टेज: -43 से -58 वीडीसी (नाम मूल्यः -53.5 वीडीसी)
• अधिकतम क्षमता: 18 किलोवाट
• बैटरी ब्रेकर: 2 × 125A (1-पोल)
• लोड ब्रेकर्स:
  • LVD: 32A (1-पोल) × 2 + 40A (1-पोल) × 2 + 63A (1-पोल) × 3
  • BLVD: 6A (1-पोल) × 2 + 10A (1-पोल) × 2 + 16A (1-पोल) × 2
• सुधारक इनपुट वोल्टेज: 85VAC से 300VAC (नामित 220VAC)
• दक्षता: >96%
• नामित शक्ति: 3000W (176~300VAC)
• कार्य तापमान: -40°C से +75°C (पूर्ण आउटपुट 50°C से नीचे)
• आयाम: 106.5mm(W) × 286mm(D) × 41.5mm ((1U/H)
• वजन: ≤2kg
• शीतलन मोड: मजबूर ठंडा
• शक्ति कारक: ≥0.99
• टीएचडी: ≤ 5%

नियंत्रक

• संकेत इनपुट: 4 AI (3 बैटरी temp., 1 परिवेश temp.), 7 DI (SPD, 6 सामान्य DI)
• अलार्म आउटपुट: 6 सूखे संपर्क
• संचार पोर्ट: RS485, SNMP
• प्रदर्शन मोडएलसीडी

पर्यावरण

• परिचालन तापमान: -40°C से +75°C (पूर्ण आउटपुट 50°C से नीचे)
• भंडारण तापमान: -40°C से +70°C तक
• परिचालन आर्द्रता: 5% से 95% (गैर संक्षेपण)
• ऊंचाई: 0 से 3000 मीटर (उंचाई 2000 मीटर से 3000 मीटर के बीच, अधिकतम ऑपरेटिंग तापमान प्रत्येक 200 मीटर की ऊंचाई में वृद्धि के लिए 1 डिग्री सेल्सियस कम हो जाता है।)

यह अवलोकन विभिन्न दूरसंचार अनुप्रयोगों में विश्वसनीयता और दक्षता के लिए डिज़ाइन की गई ET48300-005 एम्बेडेड डीसी पावर सिस्टम की व्यापक समझ प्रदान करता है।

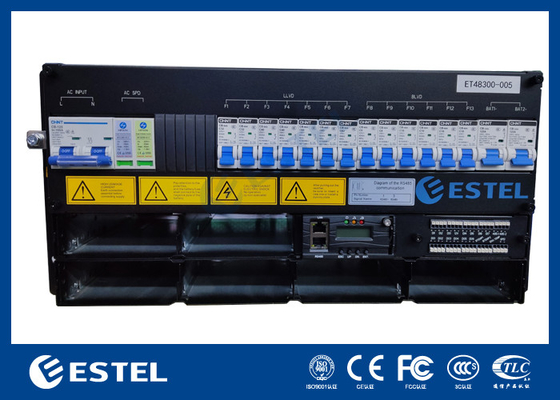

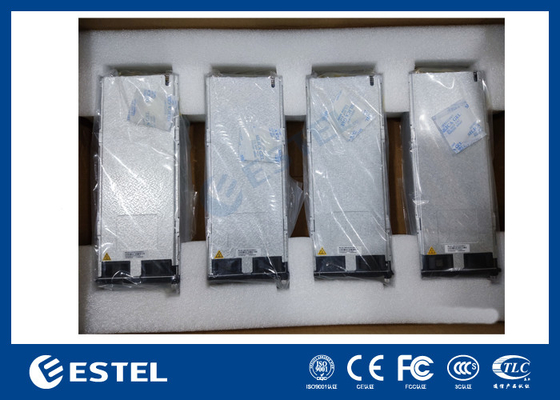

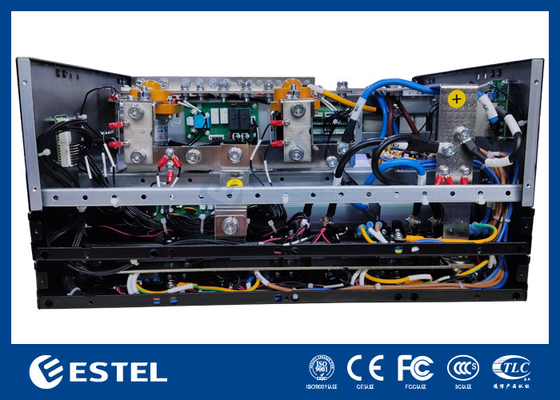

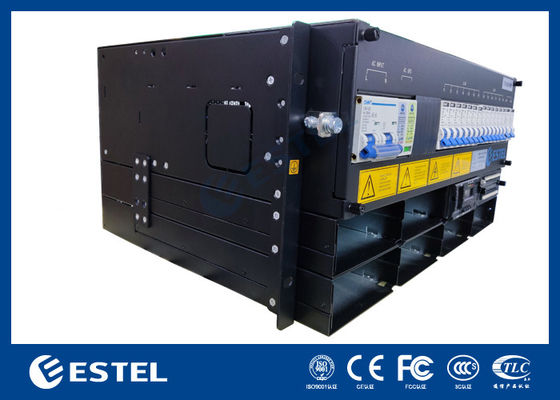

ET48300-005 एम्बेडेड पावर सिस्टम चित्रः
