उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| दिष्टकारी आयाम: | 482.5मिमी(डब्ल्यू)*350मिमी(डी)*12यू(एच) | एसी इनपुट वोल्टेज: | एकल-चरण 220VAC |
|---|---|---|---|
| डीसी इनपुट वोल्टेज: | 120VDC से 425VDC | आउटपुट क्षमता: | 16kw+16kw(N+1 अतिरेक) |
| रेक्टिफायर मॉड्यूल: | 4*4 किलोवाट | पीवी मॉड्यूल: | 6*3 किलोवाट |
| भार संरक्षण: | एलएलवीडी/बीएलवीडी | संचार: | आरएस485/एसएनएमपी |
| प्रमुखता देना: | 30 किलोवाट का हाइब्रिड पावर रेक्टिफायर,12U दूरसंचार बिजली प्रणाली,RS485 संचार रेक्टिफायर |
||

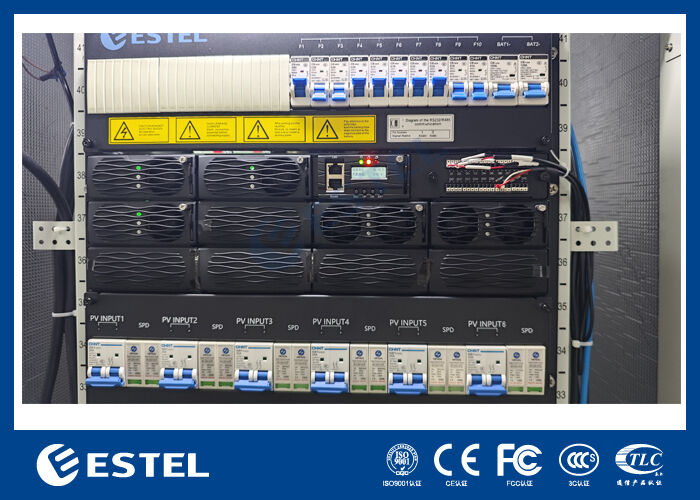

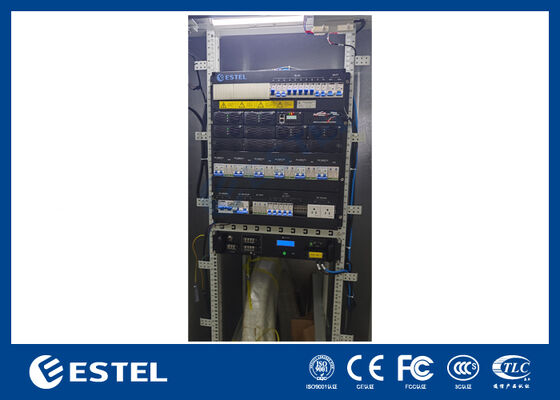

96% उच्च दक्षता 12U हाइब्रिड पावर रेक्टिफायर सिस्टम RS485 संचार
उत्पाद का अवलोकनका 12U हाइब्रिड पावर रेक्टिफायर सिस्टम
दूरसंचार अवसंरचना, मध्यम से बड़े डेटा केंद्रों और मांग वाले पर्यावरणीय परिस्थितियों के लिए डिज़ाइन किया गया,12U हाइब्रिड पावर रेक्टिफायर सिस्टम स्थिर एसी और डीसी पावर वितरण प्रदान करता हैयह दोहरी इनपुट स्वीकार करता है 220 वी एसी और फोटोवोल्टिक (पीवी) और एक सटीक रूप से विनियमित डीसी आउटपुट का उत्पादन करता है जो 43V से 58V (आमतौर पर 53.5V) तक समायोजित किया जा सकता है। इसके अलावा,प्रणाली 16A पर 110V AC आउटपुट प्रदान करती है, वर्ग सी अधिभार संरक्षण के साथ पूरा, 30kW की अधिकतम क्षमता और रूपांतरण दक्षता के साथ 96% से अधिक के साथ अपने अधिकांश भार सीमा पर,इकाई ऊर्जा की खपत और संबंधित शीतलन मांगों को काफी कम करती है.
निरंतर संचालन के लिए निर्मित, रेक्टिफायर में 10 गर्म-स्वैप करने योग्य मॉड्यूल (6*3kw PV द्वारा संचालित और 4*4kw AC द्वारा), N+1 या उच्चतर रिडंडेंसी कॉन्फ़िगरेशन का समर्थन करते हैं।प्रत्येक मॉड्यूल में मजबूर हवा ठंडा है, सक्रिय पावर फैक्टर सुधार (PFC ≥ 0.99) और कम कुल हार्मोनिक विरूपण (THDi ≤ 5%) स्वच्छ ग्रिड बातचीत और स्थिर आउटपुट सुनिश्चित करते हैं। सभी घटक 12U में स्थापित हैं,19 इंच का रैक-माउंटेबल चेसिस IP20 रेटेडफ्रंट-एक्सेस हॉट-स्वैप क्षमता रखरखाव को सरल बनाती है, जबकि रियर-माउंटेड कॉपर बसबार कम प्रतिबाधा, उच्च-वर्तमान कनेक्शन पथ प्रदान करते हैं।
एकीकृत डीसी वितरण में बैटरी कम वोल्टेज डिस्कनेक्ट (बीएलवीडी) शामिल है, जो आउटेज के दौरान महत्वपूर्ण बैटरी भंडार को संरक्षित करने के लिए प्राथमिकता वाले लोड शेडिंग को सक्षम करता है।एक उन्नत प्रणाली नियंत्रक एनालॉग इनपुट (एआई) के माध्यम से व्यापक निगरानी और प्रोग्राम योग्य तर्क प्रदान करता है, डिजिटल इनपुट (डीआई), और डिजिटल आउटपुट (डीओ) । दूरस्थ प्रबंधन RS485 और SNMP इंटरफेस के माध्यम से समर्थित है, जिससे ऑपरेटरों को अलार्म, प्रदर्शन मीट्रिक,और रेक्टिफायर की स्थितिफ्रंट-पैनल एलसीडी भी सुविधाजनक ऑन-साइट कॉन्फ़िगरेशन और डायग्नोस्टिक्स की अनुमति देता है।
मूलभूतविनिर्देश 12U हाइब्रिड पावर रेक्टिफायर सिस्टम का
| आयाम | 482.5mm(W) *350mm(D) *12U(H) |
| वजन | ≤50 किलोग्राम (बिना रेक्टिफायर) |
| शीतलन मोड | प्राकृतिक शीतलन |
| स्थापना मोड | 19 इंच के रैक पर लगा हुआ |
| रखरखाव | फ्रंट मेंटेनेंस, मॉड्यूल ग्रेड परिवर्तन समर्थित |
| सुरक्षा ग्रेड | IP20 |
विद्युत वितरण12U हाइब्रिड पावर रेक्टिफायर सिस्टम का
|
|
इनपुट वोल्टेज | एकल-चरण 220VAC |
| इनपुट ब्रेकर | 2*125A 2P ((एक बैकअप के लिए) | |
| इनपुट आवृत्ति | 45~65 हर्ट्ज, नामित मानः 50 हर्ट्ज/60 हर्ट्ज | |
| आउटपुट | 110VAC, 2*63A 1P, 3*32A 1P | |
| एसपीडी | 20/40KA, 8/20us | |
|
|
इनपुट वोल्ट | 120VDC से 425VDC |
| इनपुट ब्रेकर | 6*25A 2P | |
| एसपीडी | 20/40KA, 8/20us | |
| आउटपुट वोल्टेज | -43~-58 वीडीसी, नामित मूल्यः -53.5 वीडीसी | |
|
|
16kw+18kw ((N+1 रिडंडेंसी) |
|
| बैटरी ब्रेकर | 2*125A 1P सर्किट ब्रेकर | |
| लोड ब्रेकर | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
रेक्टिफायर मॉड्यूल12U हाइब्रिड पावर रेक्टिफायर सिस्टम का
| इनपुट वोल्ट | 85VAC ₹300VAC, नामित 220VAC |
| दक्षता | >96% |
| नामित शक्ति | 4000W ((176~300VAC) |
| कार्य तापमान | -40°C~+75°C ((50°C @ पूर्ण आउटपुट) |
| आयाम | 106.5mm(W) ×286mm(D) ×44.5mm(H) ((1U ऊंचाई) |
| वजन | ≤2kg |
| शीतलन मोड | मजबूर ठंडा |
| शक्ति कारक | ≥0.99 |
| टीएचडी | ≤ 5% |
| डीसी आउटपुट | ¥43 ~ ¥58 वीडीसी, नामित ¥53.5 वीडीसी, अधिकतम 55 ए |
पीवीमॉड्यूल12U हाइब्रिड पावर रेक्टिफायर सिस्टम का
| इनपुट वोल्ट | 120 से 425 वीडीसी. रेटेड 340 वीडीसी |
| दक्षता | >96% |
| नामित शक्ति | 3000W (((200 से 425 वीडीसी) |
| कार्य तापमान | -40°C~+75°C ((50°C @ पूर्ण आउटपुट) |
| आयाम | 106.5mm(W) ×286mm(D) ×44.5mm(H) ((1U ऊंचाई) |
| वजन | ≤2kg |
| शीतलन मोड | मजबूर ठंडा |
| शक्ति कारक | ≥0.99 |
| टीएचडी | ≤ 5% |
| डीसी आउटपुट | ¥43 ~ ¥58 वीडीसी, नामित ¥53.5 वीडीसी, अधिकतम 55 ए |
12U हाइब्रिड पावर रेक्टिफायर सिस्टम का नियंत्रक
| नियंत्रक | मॉडलः MC2900 |
| सिग्नल इनपुट | 2 AI, 6 DI |
| अलार्म आउटपुट | 6 डीओ |
| संचार |
RS485: समर्थित |
| प्रदर्शन मोड | एलसीडी स्क्रीन |
12U हाइब्रिड पावर रेक्टिफायर सिस्टम का वातावरण
| परिचालन तापक्रम |
-40°C ~ +65°C (पूर्ण आउटपुट 50°C से नीचे) |
| भंडारण तापमान | -40°C~+70°C |
| परिचालन आर्द्रता | 5%~95% ((गैर-संक्षेपण) |
|
|
0~3000m ((यदि ऊंचाई 2000m से 3000m के दायरे में है, तो अधिकतम परिचालन तापमान 200m की ऊंचाई बढ़ने के साथ 1°C कम हो जाता है।) |
