उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आयाम: | 482.6(डब्ल्यू)*350.0(डी)*6यू(एच) | वज़न: | ≤30 किग्रा (रेक्टिफायर के बिना) |
|---|---|---|---|
| सुधारक शक्ति: | 30 किलोवाट | रेक्टिफायर मॉड्यूल: | 10*3 किलोवाट |
| एसएनएमपी: | सहायता | 485 रुपये: | सहायता |
| अनुकूलन: | हाँ | पैकेट: | गत्ते का डिब्बा/लकड़ी का डिब्बा |
| प्रमुखता देना: | एसएनएमपी के साथ एसी48वी दूरसंचार बिजली प्रणाली,बेस स्टेशनों के लिए 750A सीसी पावर सिस्टम,RS485 समर्थित दूरसंचार बिजली प्रणाली |
||
उत्पाद का अवलोकन

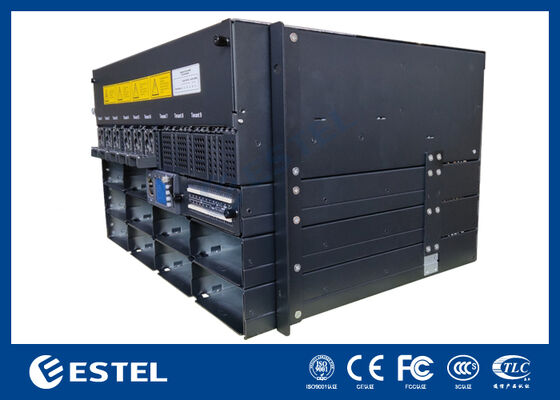

ET48750-M7E106 DC रैक पावर सिस्टम एक उच्च क्षमता, वाहक-ग्रेड पावर कन्वर्शन प्लेटफॉर्म है जिसे मुख्य दूरसंचार नोड्स, बड़े पैमाने पर डेटा सेंटर,और मिशन-क्रिटिकल औद्योगिक सुविधाएं जहां बिजली निरंतरता आवश्यक है. यह एसी इनपुट का समर्थन करने के लिए L1×3, L2×2, L3×2, और N×6 के रूप में कॉन्फ़िगर किए गए टर्मिनल ब्लॉकों के माध्यम से इंटरफेस करता है। यह प्रणाली एक सटीक रूप से विनियमित डीसी आउटपुट प्रदान करती है, जिसे 43VDC से 58VDC तक समायोजित किया जा सकता है,₹53 के नाममात्र सेटपॉइंट के साथ.5 वीडीसी. 30 किलोवाट की पूर्ण आउटपुट क्षमता पर रेटेड, यह भारी भार के तहत भी 96% से अधिक रूपांतरण दक्षता को बनाए रखता है, ऊर्जा हानि और परिचालन व्यय को काफी कम करता है।

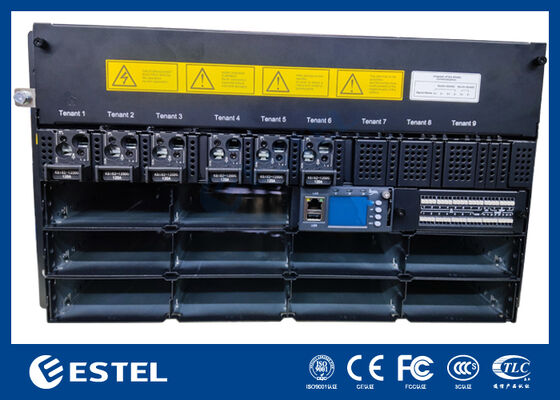

वास्तुकला पूरी तरह से मॉड्यूलर और दोष-सहिष्णु है, जो N+1 या उच्चतर अतिरेक योजना में दस 3000W गर्म-स्वैप करने योग्य रेक्टिफायर मॉड्यूल तक का समर्थन करती है।प्रत्येक रेक्टिफायर मॉड्यूल का वजन 2kg से कम है और उन्नत पावर फैक्टर सुधार के साथ मजबूर हवा ठंडा करने का लाभ उठाता है (≥0.99) और बहुत कम कुल हार्मोनिक विकृति (THDi ≤ 5%), जिससे ग्रिड के अनुकूल संचालन और निरंतर बिजली की गुणवत्ता सुनिश्चित होती है।पूरी प्रणाली मानक 19 इंच रैक फिट करने के लिए बनाया गया एक 6U-उच्च चेसिस में स्थित हैफ्रंट-एक्सेस हॉट-स्वैप रखरखाव और टॉप-पैनल केबल रूटिंग स्थापना और फील्ड सर्विस को सरल बनाते हैं।जबकि IP20 रेटेड आवरण आकस्मिक संपर्क और ठोस विदेशी वस्तुओं के प्रवेश से बचाता है.
बिजली वितरण एक एकीकृत डीसी पैनल के माध्यम से प्रबंधित किया जाता है जो एलएलवीडी (लोड कम वोल्टेज डिस्कनेक्ट) और बीएलवीडी (बैटरी कम वोल्टेज डिस्कनेक्ट) दोनों का समर्थन करता है,आउटेज के दौरान प्राथमिकता वाले लोड शेडिंग और विस्तारित बैटरी रनटाइम की अनुमति देनासिस्टम इंटेलिजेंस को चार एनालॉग सेंसर इनपुट, आठ डिजिटल स्टेटस इनपुट और सात प्रोग्राम करने योग्य ड्राई-कॉन्टैक्ट अलार्म रिले से लैस एक समर्पित नियंत्रक द्वारा संभाला जाता है।RS232 के माध्यम से व्यापक दूरस्थ प्रबंधन सक्षम है, आरएस485, और एसएनएमपी, ऑपरेटरों को बिजली मापदंडों, अलार्म और रेक्टिफायर स्थिति पर पूर्ण दृश्यता और नियंत्रण प्रदान करते हैं।स्थानीय विन्यास और वास्तविक समय की निगरानी एक एकीकृत फ्रंट-पैनल एलसीडी डिस्प्ले के माध्यम से सुविधाजनक है.
शारीरिक रूप से मांग वाले वातावरण में तैनाती के लिए डिज़ाइन किया गया,यह प्रणाली ₹40°C से +65°C के परिवेश तापमान के दायरे में निरंतर कार्य करती है और 5% से 95% तक सापेक्ष आर्द्रता (गैर-संक्षेपण) का सामना करती है।यह 3000 मीटर तक की ऊंचाई पर बिना गिरावट के पूर्ण आउटपुट शक्ति भी प्रदान करता है। स्केलेबल मॉड्यूलरता, बुद्धिमान भार प्रबंधन और औद्योगिक-ग्रेड लचीलापन का संयोजन,ET48750-M7E106 एक मजबूतऐसे अनुप्रयोगों के लिए भविष्य के लिए तैयार सीसी पावर इन्फ्रास्ट्रक्चर, जहां डाउनटाइम न केवल महंगा है बल्कि ऑपरेशनल रूप से भी अस्वीकार्य है।
| प्रकार | ET48750 | |||
| प्रणाली | आयाम | 482.6 ((W) * 350.0 ((D) * 6U ((H) | ||
| वजन | ≤30 किलोग्राम (सिधा करने वालों के बिना) | |||
| शीतलन मोड | प्राकृतिक शीतलन | |||
| स्थापना मोड | 19 इंच के रैक पर स्थापित | |||
| केबलिंग मोड | ऊपरी प्रवेश और ऊपरी निकास | |||
| रखरखाव मोड | फ्रंट मेंटेनेंस, सपोर्ट मॉड्यूल ग्रेड परिवर्तन | |||
| सुरक्षा स्तर | IP20 | |||
| एसी वितरण |
इनपुट मोड | टर्मिनल bloL1×3, L2×2, L3×2, और N×6 | ||
| इनपुट आवृत्ति | 45~65 हर्ट्ज, नामित मानः 50 हर्ट्ज/60 हर्ट्ज | |||
| डीसी वितरण |
आउटपुट वोल्टेज | -43~-58 वीडीसी, नामित मूल्यः -53.5 वीडीसी | ||
| अधिकतम क्षमता | 30kw ((10*3000w, N+1 रिडंडेंसी) | |||
| बैटरी तोड़ने वाले | आरटीएन+बीएटीटी बस-बार | |||
| लोड ब्रेकर |
LLVD: सर्किट ब्रेकर 6*125A/1PN + 3*≤125A/1PN (आरक्षित स्लॉट) बीएलवीडीः आरटीएन+जीएनडी-बसबार |
|||

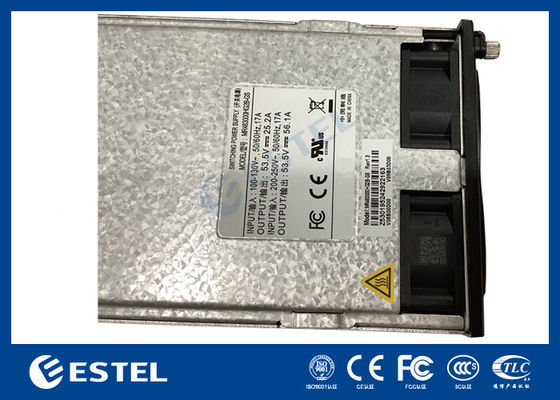

| रेक्टिफायर | इनपुट वोल्ट | 85VAC ₹300VAC, नामित 220VAC | ||
| दक्षता | >96% | |||
| नामित शक्ति | 3000W ((176~300VAC) | |||
| कार्य तापमान | -40°C~+75°C ((पूरी आउटपुट 50°C से नीचे) | |||
| आयाम | 106.5mm(W) × 286mm(D) × 41.5mm(1U/H) | |||
| वजन | ≤2kg | |||
| शीतलन मोड | मजबूर ठंडा | |||
| शक्ति कारक | ≥0.99 | |||
| टीएचडी | ≤ 5% | |||
| डीसी आउटपुट | ¥43 ~ ¥58 वीडीसी, ¥53.5 वीडीसी, अधिकतम 55 ए | |||

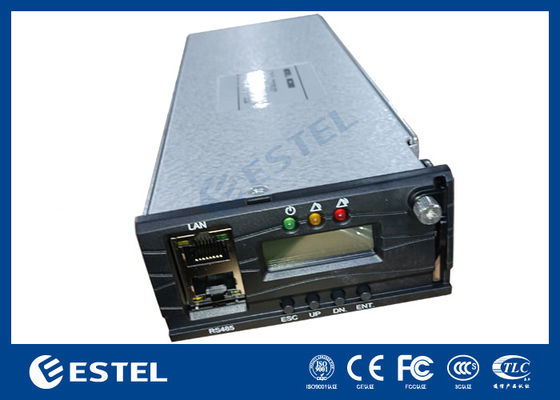

| नियंत्रक | सिग्नल इनपुट | 4 एआई ((3 परिवेश का तापमान, 1 आर्द्रता) | ||
| अलार्म आउटपुट | 7 शुष्क संपर्क | |||
| RS232 | हाँ | |||
| RS485 | हाँ | |||
| एसएनएमपी | हाँ | |||
| प्रदर्शन मोड | एलसीडी | |||
| पर्यावरण | परिचालन तापक्रम |
-40°C ~ +65°C (पूर्ण आउटपुट 50°C से नीचे) | ||
| भंडारण तापमान | -40°C~+70°C | |||
| परिचालन आर्द्रता | 5%~95% ((गैर-संक्षेपण) | |||
| ऊंचाई | 0~3000m(यदि ऊंचाई 2000m से 3000m के दायरे में है, अधिकतम संचालन 200 मीटर की ऊंचाई के साथ तापमान में 1° सेल्सियस की कमी आती है। |
|||
