उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आयाम: | 482.6(डब्ल्यू)*350.0(डी)*3यू(एच) | अधिकतम दिष्टकारी शक्ति: | 18 किलोवाट |
|---|---|---|---|
| रेक्टिफायर मॉड्यूल: | 3 किलोवाट, 6 पीसी | नियंत्रक: | MC2600 |
| एसएनएमपी: | हाँ | 485 रुपये: | हाँ |
| अनुकूलन: | हाँ | पैकेट: | गत्ते का डिब्बा/लकड़ी का डिब्बा |
| प्रमुखता देना: | DC48V दूरसंचार रेक्टिफायर सिस्टम,300A दूरसंचार बिजली प्रणाली,RS485 रिमोट मॉनिटरिंग रेक्टिफायर |
||
उत्पाद का अवलोकन

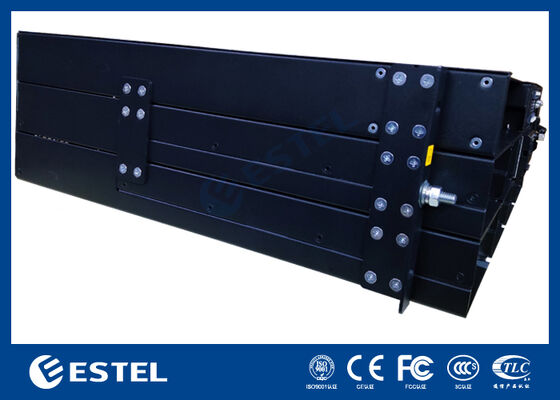

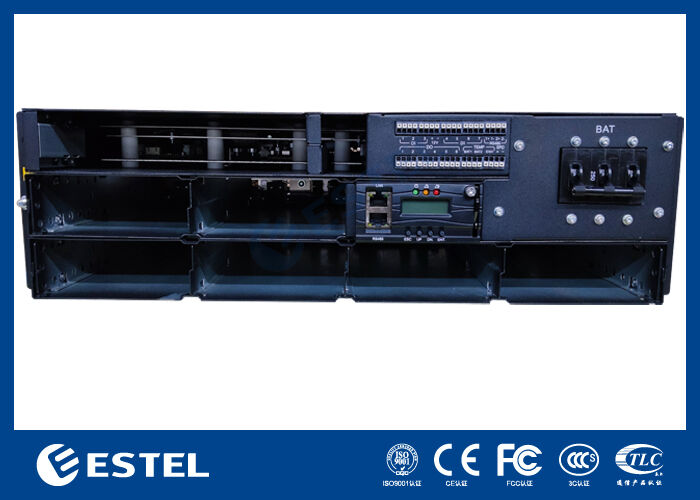

ET48300-M5E63डीसी रैक पावर सिस्टम एक उच्च क्षमता वाला, लचीला डीसी पावर समाधान प्रदान करता है जिसे विशेष रूप से दूरसंचार बुनियादी ढांचे, डेटा सेंटर संचालन,और औद्योगिक अनुप्रयोगों के लिए विश्वसनीय DC बिजली वितरण की आवश्यकतायह 380VAC (एकल-चरण और तीन-चरण के लिए संगत) को स्वीकार करता है और एक स्थिर डीसी आउटपुट प्रदान करता है जो 53 वीडीसी के एक नाममात्र संचालन बिंदु के साथ, 43 वीडीसी से 58 वीडीसी के बीच समायोजित किया जा सकता है।18kW की अधिकतम आउटपुट क्षमता प्रदान करता हैयह प्रणाली 96 प्रतिशत से अधिक बिजली रूपांतरण दक्षता प्राप्त करते हुए उच्च मांग वाले प्रतिष्ठानों का विश्वसनीय रूप से समर्थन करती है।
मॉड्यूलर और रिडंडेंट डिजाइन के साथ, यह प्रणाली N+1 रिडंडेंसी के लिए कॉन्फ़िगर किए गए 6*3000W तक रेक्टिफायर मॉड्यूल का समर्थन करती है, प्रत्येक कॉम्पैक्ट मॉड्यूल का वजन 2kg से कम है।रेक्टिफायरों मजबूर हवा शीतलन का उपयोग, एक निकट इकाई शक्ति कारक (≥ 0.99) प्राप्त करें, और कुशल और स्वच्छ शक्ति रूपांतरण के लिए कम कुल सामंजस्य विकृति (THDi ≤ 5%) बनाए रखें।और IP20 प्रवेश सुरक्षा, 3 यू रैक-माउंटेबल चेसिस परिचालन सुरक्षा, सेवा में आसानी और मानक 19-इंच के अलमारियों में सीधे एकीकरण पर जोर देता है।
डीसी वितरण पैनल 1*250 ए बैटरी सर्किट ब्रेकर से लैस है और इसमें सुरक्षित और लचीले बिजली प्रबंधन के लिए एलएलवीडी और बीएलवीडी कार्यक्षमता शामिल है।सिस्टम इंटेलिजेंस एक समर्पित नियंत्रक द्वारा प्रदान किया जाता है जिसमें 3 एनालॉग सेंसर इनपुट होते हैं, 7 डिजिटल स्थिति इनपुट और 6 कॉन्फ़िगर करने योग्य सूखी संपर्क अलार्म रिले। दूरस्थ निगरानी और प्रबंधन RS232/485 और SNMP इंटरफेस के माध्यम से सक्षम हैं,जबकि एक एकीकृत एलसीडी डिस्प्ले स्थानीय स्थिति देखने और विन्यास के लिए अनुमति देता है.
कठोर परिस्थितियों में काम करने के लिए डिज़ाइन किया गया, यह प्रणाली ¥40°C से +65°C तक के तापमान के विस्तारित दायरे में काम करती है, सापेक्ष आर्द्रता 5% से 95% (गैर-संक्षेपण) को सहन करती है,और 3000 मीटर तक की ऊंचाई पर पूर्ण प्रदर्शन बनाए रखता हैएक स्केलेबल मॉड्यूलर आर्किटेक्चर को सिद्ध विश्वसनीयता के साथ जोड़कर,यह 18 किलोवाट सीसी बिजली प्रणाली महत्वपूर्ण बुनियादी ढांचे के लिए एक मजबूत और स्केलेबल ऊर्जा समाधान के रूप में खड़ी है जहां बिजली की उपलब्धता सर्वोपरि है.
| प्रकार | ET48300-M5E63 | |||
| प्रणाली | आयाम | 482.6 ((W) * 350.0 ((D) * 3U ((H) | ||
| वजन | ≤15 किलोग्राम (बिना रेक्टिफायर) | |||
| शीतलन मोड | प्राकृतिक शीतलन | |||
| स्थापना मोड | 19 इंच के रैक पर या कैबिनेट के अंदर स्थापित | |||
| केबलिंग मोड | ऊपरी प्रवेश और ऊपरी निकास | |||
| रखरखाव मोड | फ्रंट मेंटेनेंस, सपोर्ट मॉड्यूल ग्रेड परिवर्तन | |||
| सुरक्षा स्तर | IP20 | |||
| एसी वितरण |
इनपुट मोड | 380VAC, एकल चरण और तीन चरण के लिए संगत | ||
| इनपुट आवृत्ति | 45~65 हर्ट्ज, नामित मानः 50 हर्ट्ज/60 हर्ट्ज | |||
| डीसी वितरण |
आउटपुट वोल्टेज | -43~-58 वीडीसी, नामित मूल्यः -53.5 वीडीसी | ||
| अधिकतम क्षमता | 18 किलोवाट ((6*3 किलोवाट, N+1 रिडंडेंसी) | |||
| बैटरी तोड़ने वाले | 1*250A | |||
| लोड ब्रेकर |
LLVD: 1*<125A/1PN (आरक्षित) BLVD: 6*≤63A/1PN+2*≤125A/1PN (आरक्षित) |
|||
| रेक्टिफायर | इनपुट वोल्ट | 85VAC ₹300VAC, नामित 220VAC | ||
| दक्षता | >96% | |||
| नामित शक्ति | 3000W ((176~300VAC) | |||
| कार्य तापमान | -40°C~+75°C ((पूरी आउटपुट 50°C से नीचे) | |||
| आयाम | 106.5mm(W) × 286mm(D) × 41.5mm(1U/H) | |||
| वजन | ≤2kg | |||
| शीतलन मोड | मजबूर ठंडा | |||
| शक्ति कारक | ≥0.99 | |||
| टीएचडी | ≤ 5% | |||
| डीसी आउटपुट | ¥43 ~ ¥58 वीडीसी, ¥53.5 वीडीसी, अधिकतम 55 ए | |||
| नियंत्रक | सिग्नल इनपुट | 3 AI (3 परिवेश तापमान), 7 DI | ||
| अलार्म आउटपुट | 6 शुष्क संपर्क | |||
| संचार पोर्ट | RS232/485, SNMP | |||
| प्रदर्शन मोड | एलसीडी | |||
| पर्यावरण | परिचालन तापक्रम |
-40°C ~ +65°C (पूर्ण आउटपुट 50°C से नीचे) | ||
| भंडारण तापमान | -40°C~+70°C | |||
| परिचालन आर्द्रता | 5%~95% ((गैर-संक्षेपण) | |||
| ऊंचाई | 0~3000m(यदि ऊंचाई 2000m से 3000m के दायरे में है, अधिकतम संचालन 200 मीटर की ऊंचाई के साथ तापमान में 1° सेल्सियस की कमी आती है। |
|||
