उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आयाम: | 482.0(डब्ल्यू)*350.0(डी)*1यू(एच) | अधिकतम दिष्टकारी शक्ति: | 50आह |
|---|---|---|---|
| रेक्टिफायर मॉड्यूल: | 3000W, 2 पीसी | नियंत्रक: | कस्टम MC2900 |
| एसएनएमपी: | हाँ | 485 रुपये: | हाँ |
| अनुकूलन: | हाँ | पैकेट: | गत्ते का डिब्बा/लकड़ी का डिब्बा |
| प्रमुखता देना: | DC48V 60A दूरसंचार बिजली आपूर्ति,दूरसंचार बैटरी बैकअप पावर सिस्टम,RS485 SNMP बिजली आपूर्ति |
||
उत्पाद का अवलोकन

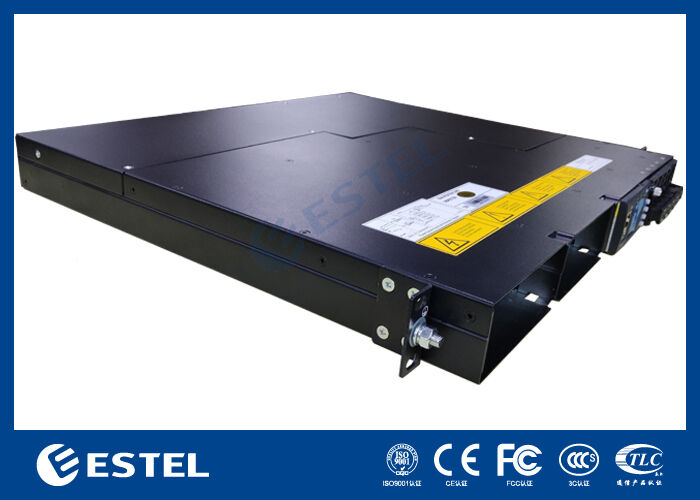

ET4860-M3J21A दूरसंचार एक्सचेंजों, डेटा केंद्रों और औद्योगिक सुविधाओं के लिए निर्मित एक मजबूत 6kW डीसी पावर सिस्टम है जो उच्च उपलब्धता वाले बिजली वितरण की मांग करता है।यह 220VAC एकल-चरण 63A/1PN आपूर्ति से चलता है और ₹43VDC से ₹58VDC तक समायोज्य एक विनियमित DC आउटपुट का उत्पादन करता है, नाममात्र रूप से 53.5 वीडीसी पर सेट किया गया है। यहां तक कि पूर्ण भार पर भी, प्रणाली 96% से अधिक रूपांतरण दक्षता बनाए रखती है, जिससे यह ऊर्जा-संवेदनशील, उच्च घनत्व की तैनाती के लिए उपयुक्त है।
मॉड्यूलर रिडंडेंसी को ध्यान में रखते हुए डिजाइन किया गया, इकाई एन + 1 कॉन्फ़िगरेशन में दो 3000W गर्म-स्वैप करने योग्य रेक्टिफायर मॉड्यूल तक स्वीकार करती है।प्रत्येक मॉड्यूल का वजन 2 किलोग्राम से कम है और स्थिर प्रदर्शन बनाए रखने के लिए मजबूर हवा शीतलन पर निर्भर करता हैलगभग एक इकाई पावर फैक्टर (≥0.99) और कम कुल हार्मोनिक विकृति (THDi ≤5%) के कारण, रेक्टिफायर अपस्ट्रीम बुनियादी ढांचे पर तनाव को कम करते हुए स्वच्छ शक्ति प्रदान करते हैं।एक 1U चेसिस में रखा गया है जो मानक 19 इंच के रैक फिट करता है, प्रणाली में फ्रंट-एक्सेस सर्विसिंग और टॉप-पैनल केबल एंट्री है, जिसमें IP20 रेटिंग है जो आकस्मिक संपर्क से सुरक्षा करती है।
वितरण पक्ष पर एक समर्पित पैनल में लचीले भार प्रबंधन का समर्थन करने के लिए BLVD कार्यक्षमता शामिल है। ऑनबोर्ड नियंत्रक 3 एनालॉग सेंसर इनपुट, 8 डिजिटल स्थिति इनपुट,और अलार्म हैंडलिंग के लिए 8 कॉन्फ़िगर करने योग्य सूखी संपर्क रिलेदूरस्थ निगरानी के लिए, RS232/485 और SNMP इंटरफेस दोनों उपलब्ध हैं, जबकि अंतर्निहित एलसीडी स्क्रीन बाहरी उपकरणों के बिना साइट पर कॉन्फ़िगरेशन और वास्तविक समय की स्थिति की जांच को सक्षम करती है।
कठोर परिचालन वातावरण के लिए निर्मित, यह प्रणाली परिवेश के तापमान को ₹40°C से +65°C और सापेक्ष आर्द्रता के स्तर को 5% से 95% (गैर-संक्षेपण) के बीच सहन करती है।यह 3000 मीटर की ऊंचाई पर भी पूर्ण आउटपुट शक्ति को बनाए रखता है।अपनी स्केलेबल आर्किटेक्चर और निरंतर संचालन पर जोर के साथ, ET4860-M3J21A बुनियादी ढांचे के लिए भविष्य के सबूत डीसी पावर फाउंडेशन प्रदान करता है जहां डाउनटाइम एक विकल्प नहीं है।
| प्रकार | ET4860-M3J21A | |||
| प्रणाली | आयाम | 482.0(W) *350.0(D) *1U(H) | ||
| वजन | ≤10 किलोग्राम (सिधा करने वालों के बिना) | |||
| शीतलन मोड | प्राकृतिक शीतलन | |||
| स्थापना मोड | 19 इंच के रैक पर या कैबिनेट के अंदर स्थापित | |||
| केबलिंग मोड | ऊपरी प्रवेश और ऊपरी निकास | |||
| रखरखाव मोड | फ्रंट मेंटेनेंस, सपोर्ट मॉड्यूल ग्रेड परिवर्तन | |||
| सुरक्षा स्तर | IP20 | |||
| एसी वितरण |
इनपुट मोड | 220VAC सिंगल फेज 63A/1PN | ||
| इनपुट आवृत्ति | 45~65 हर्ट्ज, नामित मानः 50 हर्ट्ज/60 हर्ट्ज | |||
| डीसी वितरण |
आउटपुट वोल्टेज | -43~-58 वीडीसी, नामित मूल्यः -53.5 वीडीसी | ||
| अधिकतम क्षमता | 6kW ((2*3kW, N+1 रिडंडेंसी) | |||
| बैटरी तोड़ने वाले | 1*100A/1PN | |||
| लोड ब्रेकर | BLVD: 2*32A/1PN+2*63A/1PN | |||
| रेक्टिफायर | इनपुट वोल्ट | 85VAC ₹300VAC, नामित 220VAC | ||
| दक्षता | >96% | |||
| नामित शक्ति | 3000W ((176~300VAC) | |||
| कार्य तापमान | -40°C~+75°C ((पूरी आउटपुट 50°C से नीचे) | |||
| आयाम | 106.5mm(W) × 286mm(D) × 41.5mm(1U/H) | |||
| वजन | ≤2kg | |||
| शीतलन मोड | मजबूर ठंडा | |||
| शक्ति कारक | ≥0.99 | |||
| टीएचडी | ≤ 5% | |||
| डीसी आउटपुट | ¥43 ~ ¥58 वीडीसी, ¥53.5 वीडीसी, अधिकतम 55 ए | |||
| नियंत्रक | सिग्नल इनपुट | 4 AI (3 परिवेश तापमान, 1 आर्द्रता), 8 DI | ||
| अलार्म आउटपुट | 8 शुष्क संपर्क | |||
| RS232 | हाँ | |||
| RS485 | हाँ | |||
| एसएनएमपी | हाँ | |||
| प्रदर्शन मोड | एलसीडी | |||
| पर्यावरण | परिचालन तापक्रम |
-40°C ~ +65°C (पूर्ण आउटपुट 50°C से नीचे) | ||
| भंडारण तापमान | -40°C~+70°C | |||
| परिचालन आर्द्रता | 5%~95% ((गैर-संक्षेपण) | |||
| ऊंचाई | 0~3000m(यदि ऊंचाई 2000m से 3000m के दायरे में है, अधिकतम संचालन 200 मीटर की ऊंचाई के साथ तापमान में 1° सेल्सियस की कमी आती है। |
|||
