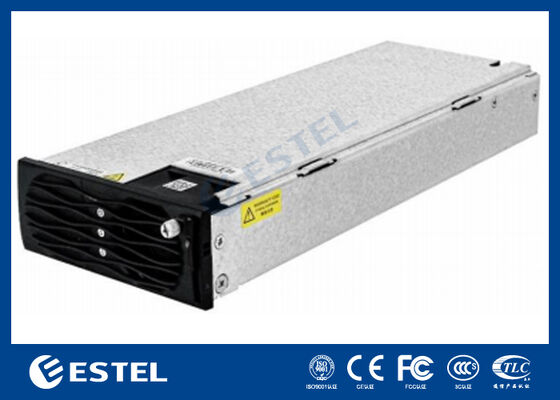

IP123000G2A संचार इन्वर्टर मॉड्यूल जिसमें 3 पोर्ट हैं – AC/DC इनपुट/आउटपुट, विस्तृत तापमान रेंज, और नेटवर्क प्रबंधन के लिए इंटेलिजेंट मॉनिटरिंग

उत्पाद अवलोकन

यह IP123000G2A संचार इन्वर्टर मॉड्यूल तीन पोर्ट के साथ बनाया गया है: AC इनपुट, AC आउटपुट, और DC इनपुट/आउटपुट. इसका मुख्य उद्देश्य महत्वपूर्ण भारों को स्थिर AC आपूर्ति बनाए रखना है, जो उपलब्ध बिजली स्रोत को बुद्धिमानी से चुनता है:

• जब उपयोगिता AC सामान्य है: मॉड्यूल सुधार के माध्यम से AC आपूर्ति को संसाधित करता है और एक स्थिर AC आउटपुट भार को प्रदान करता है।

• जब उपयोगिता AC उपलब्ध नहीं है: मॉड्यूल स्वचालित रूप से DC इनपुट पर स्विच करता है और DC बिजली को AC आउटपुट में परिवर्तित करता है, जो आवश्यक उपकरणों के लिए बिजली की निरंतरता सुनिश्चित करता है (स्विचिंग रणनीति सिस्टम कॉन्फ़िगरेशन पर निर्भर करती है)।

यह प्रासंगिक विद्युत मानकों और उद्योग नियमों का अनुपालन करता है, और आधुनिक दूरसंचार/ICT बुनियादी ढांचे के लिए नेटवर्क प्रबंधन + इंटेलिजेंट मॉनिटरिंग प्रदान करता है। यह 3 मॉड्यूल तक के समानांतर संचालन का भी समर्थन करता है, जो क्षमता विस्तार और उच्च उपलब्धता डिजाइनों को सक्षम बनाता है।

मुख्य विशेषताएं

• स्वचालित AC/DC स्रोत स्थानांतरण: AC-प्रथम संचालन, AC विफल होने पर DC बैकअप इन्वर्जन, डाउनटाइम जोखिम को कम करता है।

• तीन-पोर्ट एकीकृत डिज़ाइन: एक मॉड्यूल में AC इनपुट/आउटपुट और DC इनपुट/आउटपुट—सिस्टम एकीकरण और रखरखाव को सरल बनाता है।

• नेटवर्क प्रबंधन और स्मार्ट मॉनिटरिंग: ऑपरेटिंग स्थिति, अलार्म और प्रमुख मापदंडों की दूरस्थ दृश्यता (सटीक आइटम मॉनिटरिंग प्रोटोकॉल और सिस्टम पर निर्भर करते हैं)।

• मानक अनुपालन + EMC तत्परता: दूरसंचार-ग्रेड तैनाती के लिए उपयुक्त, विद्युत मानकों और उद्योग आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया।

• 3 मॉड्यूल तक समानांतर संचालन: लोड शेयरिंग और स्केलेबल पावर आर्किटेक्चर का समर्थन करता है; सिस्टम डिज़ाइन के आधार पर अतिरेक (जैसे, N+1) के लिए इस्तेमाल किया जा सकता है।

• कठोर-पर्यावरण क्षमता: बाहरी साइटों और एज सुविधाओं के लिए विस्तृत तापमान/आर्द्रता रेंज और ऊंचाई अनुकूलन क्षमता।

मुख्य विनिर्देश

पर्यावरण संबंधी स्थितियाँ

• ऑपरेटिंग तापमान: -20°C से +75°C (45°C से 75°C तक बिजली कम करना)

• भंडारण तापमान: -40°C से +75°C

• सापेक्षिक आर्द्रता: 5% से 95%RH, गैर-संघनक

• ऊंचाई: ≤ 4000 m (उच्च ऊंचाई अनुकूलन के लिए संदर्भ के रूप में, तापमान 200 मीटर ऊंचाई पर 1°C घटता है)

विद्युत इनपुट (सिंगल-फेज)

• इनपुट मोड: TT/TNIT (सिंगल-फेज इनपुट)

• इनपुट वोल्टेज रेंज: 176 Vac से 265 Vac

• रेटेड इनपुट वोल्टेज: 220 Vac

• अधिकतम इनपुट वोल्टेज: 300 Vac

• अधिकतम इनपुट करंट: 22 A

• शुरुआती इनरश करंट: ≤ 15 A

आउटपुट रेटिंग (AC आउटपुट वोल्टेज/आवृत्ति, DC बस रेंज, दक्षता, सुरक्षा, संचार इंटरफ़ेस प्रकार, आयाम, वजन, शीतलन विधि) की पुष्टि आधिकारिक डेटाशीट/नेमप्लेट द्वारा की जानी चाहिए।

विशिष्ट अनुप्रयोग परिदृश्य

• दूरसंचार साइटें / बेस स्टेशन: ट्रांसमिशन उपकरण, स्विच, राउटर और साइट नियंत्रकों के लिए निर्बाध AC आपूर्ति सुनिश्चित करना।

• नेटवर्क और एज इंफ्रास्ट्रक्चर: माइक्रो डेटा रूम, एज कैबिनेट, वितरित नोड्स—विशेष रूप से जहां रिमोट मॉनिटरिंग ऑन-साइट विज़िट को कम करता है।

• निजी नेटवर्क और औद्योगिक संचार: रेल ट्रांजिट, सार्वजनिक सुरक्षा/आपातकालीन नेटवर्क, पावर-यूटिलिटी संचार—जहां निरंतरता और अनुपालन मायने रखता है।

• बैटरी-समर्थित महत्वपूर्ण भार: DC बैटरी स्ट्रिंग या DC बस का उपयोग करने वाले सिस्टम बैकअप पावर के लिए, मेन आउटेज के दौरान विश्वसनीय DC-से-AC रूपांतरण की आवश्यकता होती है।

स्थापना और समानांतर संचालन (व्यावहारिक मार्गदर्शन)

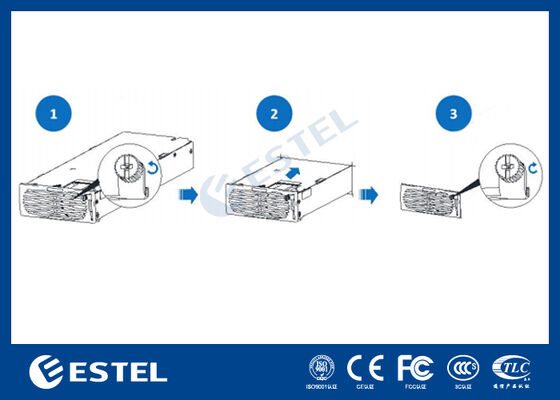

माउंटिंग स्थान: आमतौर पर एक दूरसंचार पावर रैक/कैबिनेट के अंदर स्थापित किया जाता है। पर्याप्त वेंटिलेशन सुनिश्चित करें और सीधे गर्मी स्रोतों और नमी से दूर रखें। निर्माता द्वारा परिभाषित माउंटिंग रेल/छेद और टॉर्क स्पेसिफिकेशंस का उपयोग करें।

वायरिंग सिद्धांत (विशिष्ट सर्वोत्तम अभ्यास):

1. के ऊपर अनुपालन सुरक्षा प्रदान करें AC इनपुट (ब्रेकर/फ्यूज और ग्राउंडिंग)।

2. कनेक्ट करें AC आउटपुट संरक्षित लोड बस या वितरण इकाई के लिए।

3. कनेक्ट करें DC इनपुट/आउटपुट ध्रुवता और केबल आकार आवश्यकताओं के अनुसार DC बस या बैटरी सिस्टम के लिए।

4. उपयोग करें विश्वसनीय ग्राउंडिंग और EMI को कम करने के लिए पावर केबलों से परिरक्षण और पृथक्करण के साथ मॉनिटरिंग/संचार केबलों को रूट करें।

समानांतर संचालन (3 मॉड्यूल तक):

• समानांतर सेट के लिए समान मॉडल/संस्करण का उपयोग करें।

• निर्दिष्ट समानांतर/संचार वायरिंग और एड्रेसिंग नियमों का पालन करें (यदि लागू हो)।

• स्थिर लोड शेयरिंग का समर्थन करने के लिए केबल की लंबाई और प्रतिबाधा को यथासंभव सुसंगत रखें।

• साइट की महत्वपूर्णता के आधार पर अतिरेक योजना (जैसे, क्षमता मार्जिन या N+1) पर विचार करें।

परिचालन नोट्स / सावधानियां

• 45°C से ऊपर कम करना: गर्म साइटों में, पर्याप्त वायु प्रवाह के बिना निरंतर पूर्ण-लोड संचालन से बचें; फिल्टर/हीटसिंक को साफ रखें।

• गैर-संघनक आर्द्रता आवश्यकता: बड़े तापमान झूलों वाले वातावरण में संघनन को रोकें; यदि आवश्यक हो तो कैबिनेट हीटर/डीह्यूमिडिफिकेशन पर विचार करें।

• उच्च ऊंचाई संबंधी विचार: कम हवा घनत्व शीतलन को प्रभावित करता है; लगभग 4000 मीटर पर बिजली मार्जिन आरक्षित करें और थर्मल प्रदर्शन को मान्य करें।

• ग्रिड में उतार-चढ़ाव और वृद्धि संरक्षण: यदि आपूर्ति 300 Vac तक पहुंच सकती है या बिजली गिरने की संभावना है, तो उचित वृद्धि संरक्षण और अपस्ट्रीम पावर कंडीशनिंग लागू करें।
