5U एम्बेडेड पावर सिस्टम
मुख्य विशेषताएं

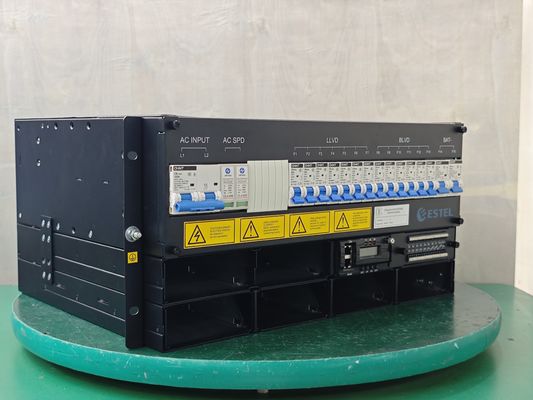

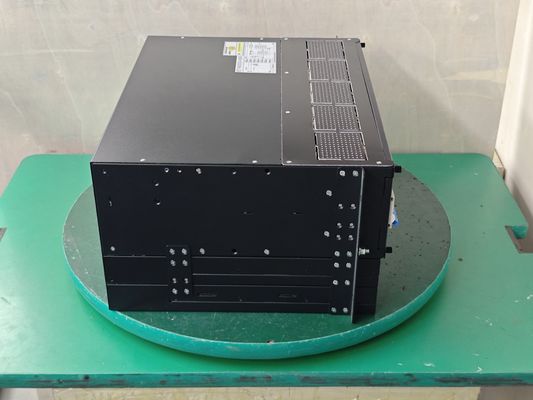

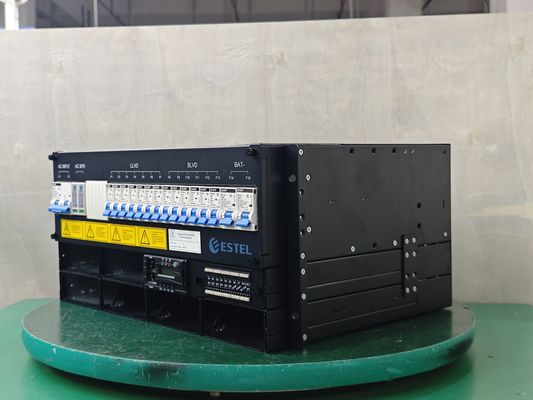

ESTEL ET48300 M5E65A एक नया एम्बेडेड कॉम्पैक्ट पावर सप्लाई है, जिसमें एक नया आर्किटेक्चरल डिज़ाइन है जो एक छोटा आकार और उच्च पावर घनत्व (5U में 24KW तक) प्रदान करता है। यह सिस्टम ग्राहक लचीलेपन को प्राथमिकता देता है।
5U ऊंचाई का कॉम्पैक्ट डिज़ाइन फाइबर और माइक्रोवेव ट्रांसमिशन, एक्सेस डिवाइस, स्विच की महत्वपूर्ण एप्लिकेशन आवश्यकताओं को पूरा करने के लिए। सिस्टम की अधिकतम शक्ति 300A है, जिसमें AC/बैटरी/लोड MCB हैं। केबल MCB और बसबार के साथ फ्रंट एक्सेसिंग हैं। MR48 श्रृंखला रेक्टिफायर MC2600 कंट्रोलर के साथ मिलकर सुरक्षित, विश्वसनीय और लचीला संचालन सुनिश्चित करते हैं। अधिकांश कैबिनेट के लिए पर्याप्त कॉम्पैक्ट, यह एक आदर्श प्रतिस्थापन इकाई है। ESTEL की सिद्ध तकनीक पर निर्मित, MR48 श्रृंखला भविष्य की मांगों को पूरा करने के लिए तैयार है।
बहुभाषी एलसीडी और वेब डिस्प्ले
अनुप्रयोग परिदृश्य
विशेष विवरण
| उत्पाद मॉडल | ET48300 M5E65A | ||
| सिस्टम | आयाम(मिमी) | 482.0(W)*350(D)*5U(H) | |
| वज़न | ≤20kg (रेक्टिफायर के बिना) | ||
| शीतलन मोड | प्राकृतिक शीतलन | ||
| स्थापना मोड | 19-इंच रैक पर या कैबिनेट के अंदर स्थापित | ||
| केबलिंग मोड | टॉप इनलेट और टॉप आउटलेट | ||
| रखरखाव मोड | फ्रंट रखरखाव, सपोर्ट मॉड्यूल ग्रेड परिवर्तन | ||
| सुरक्षा स्तर | IP20 | ||
| AC वितरण | इनपुट मोड | 220Vac(L-L) | |
| इनपुट क्षमता | 1×125A/2P | ||
| इनपुट वोल्टेज रेंज | 90 ~ 300Vac | ||
| AC SPD | 20kA/40kA, 8/20μs | ||
| DC वितरण | आउटपुट वोल्टेज | -43~-58VDC, रेटेड मान: -53.5VDC | |
| अधिकतम क्षमता | 18kW(6×3KW) | 24kW(6×4KW) | |
| बैटरी ब्रेकर | 2×125A/1P | ||
| लोड ब्रेकर |
LLVD:3×63A/1P, 2×40A/1P, 2×32A/1P BLVD:2×16A/1P, 2×10A/1P, 2×6A/1P |
||
| रेक्टिफायर मॉड्यूल | इनपुट वोल्टेज | 85VAC～300VAC, रेटेड 220VAC | |
| दक्षता | ≥96%@पीक वैल्यू | ||
| रेटेड पावर | 3000W(176~300VAC) | ||
| कार्य तापमान | -40℃~+75℃(पूरी तरह से 50℃ से नीचे आउटपुट) | ||
| आयाम | 106.5mm(W)×286mm(D)×41.5mm(1U/H) | ||
| वज़न | ≤2kg | ||
| शीतलन मोड | पंखा के साथ मजबूर शीतलन | ||
|
कंट्रोलर
|
सिग्नल इनपुट | 4 AI (3 बैटरी तापमान, 1 परिवेश तापमान), 6 DI (SPD, 6 सामान्य DI) | |
| अलार्म आउटपुट | 6 ड्राई कॉन्टैक्ट | ||
| संचार पोर्ट | LAN/RS232/RS485 इंटरफ़ेस, LAN-SNMP, TCP/IP | ||
| डिस्प्ले मोड | LCD | ||
| पर्यावरण | ऑपरेटिंग तापमान | -40℃~+75℃ (जब पूर्ण भार पर संचालित होता है, तो तापमान 50℃ से अधिक नहीं होता है) | |
| भंडारण तापमान | -40℃~+75℃ | ||
| ऑपरेटिंग आर्द्रता | 0%~95%(गैर-संघनक) | ||
| ऊंचाई | 0~3000m(यदि ऊंचाई 2000m से 3000m की सीमा के भीतर है, तो अधिकतम ऑपरेटिंग तापमान 1℃ घट जाता है क्योंकि ऊंचाई 200m बढ़ जाती है।) | ||
आरेख
MR483000HG2B-CS
| AC इनपुट | DC आउटपुट | ||
| इनपुट वोल्टेज (नाममात्र) | 110VAC/220VAC | आउटपुट वोल्टेज | -42 से -58VDC, रेटेड: -53.5VDC |
| इनपुट वोल्टेज रेंज | 85 से 290VAC | पीक दक्षता | >96% |
| अधिकतम इनपुट करंट | 18A | अधिकतम क्षमता | 3000W |
| इनपुट आवृत्ति | 45 से 65Hz | अधिकतम आउटपुट करंट | 56.1A |
| पावर फैक्टर | ≥0.99 (220VAC @ 20% से 100% लोड) | THD | ≤5% @ 50% से 100% लोड |
| नियंत्रण और मॉनिटर | पर्यावरण | ||
| संचार प्रोटोकॉल | कैन | EMC | EN55032 क्लास B；EN55035;IEC61000-3-2；IEC61000-3-3 |
| एलईडी | हरा-सामान्य; पीला-अलार्म; लाल-फॉल्ट | सुरक्षा | UL62368-1;EN62368-1；IEC62368-1 |
MR484000SG1-GS
l अधिकतम दक्षता >96.5%
l 45℃ से 75℃ तक पावर रेटिंग
l पर आउटपुट पावर रेटिंग<176VAC
l उच्च पावर घनत्व
| AC इनपुट | DC आउटपुट | ||
| इनपुट वोल्टेज (नाममात्र) | 110VAC/220VAC | आउटपुट वोल्टेज | -42 से -58VDC, रेटेड: -53.5VDC |
| इनपुट वोल्टेज रेंज | 85 से 290VAC | पीक दक्षता | >96.5% |
| अधिकतम इनपुट करंट | 26A | अधिकतम क्षमता | 4350W |
| इनपुट आवृत्ति | 45 से 65Hz | अधिकतम आउटपुट करंट | 81.3A |
| पावर फैक्टर | ≥0.99 (220VAC @ 20% से 100% लोड) | THD | <3% @ ≥50% लोड |
| नियंत्रण और मॉनिटर | पर्यावरण | ||
| संचार प्रोटोकॉल | कैन | EMC | EN55032 क्लास B；EN55035;IEC61000-3-11；IEC61000-3-12 |
| एलईडी | हरा-सामान्य; पीला-अलार्म; लाल-फॉल्ट | सुरक्षा | UL62368-1;EN62368-1；IEC62368-1 |
MC2600 कंट्रोलर
मुख्य विशेषताएं
MC2600 Megmeet द्वारा विकसित नई पीढ़ी का DC पावर कंट्रोलर है। कंट्रोलर प्राथमिक प्रोसेसर के रूप में AR 32-बिट कॉर्टेक्स-M4CPU को अपनाता है। Mc2600 कई सुविधाएँ और कार्य प्रदान करता है, और एक अधिक मजबूत, उपयोगकर्ता के अनुकूल, और उपयोग में आसान इंटरफ़ेस, डीजल प्रबंधन, VRLA और लिथियम-आयन बैटरी और सौर मॉड्यूल सहित शक्तिशाली हाइब्रिड पावर प्रबंधन फ़ंक्शन।
बहुभाषी एलसीडी और वेब डिस्प्ले
संचार
24 x एनालॉग और 9 x डिजिटल इनपुट रीडिंग जिसमें शामिल हैं: सिस्टम वोल्टेज, लोड करंट, बैटरी करंट, बैटरी तापमान, 8*Dl, 8*D0, आदि
SNMP प्रोटोकॉल बैटरी BMS, DG या एक्सटेंशन फ़ंक्शन बोर्ड के लिए GET, SET और TRAP 4xRS485 पोर्ट का समर्थन करता है
कंट्रोलर 2 मोड में होस्ट कंप्यूटर के साथ संचार करता है: Rs485 और ईथरनेट (WEB या SNMP)। परिचालन पैरामीटर सेट करना और संपादित करना, डेटा लॉग और इतिहास अलार्म डाउनलोड करना WEB ब्राउज़र के माध्यम से उपलब्ध हैं। कंट्रोलर और रेक्टिफायर और सौर मॉड्यूल के बीच संचार CAN संचार का उपयोग करता है।
SNMP प्रोटोकॉल बैटरी BMS, DG या एक्सटेंशन फ़ंक्शन डिवाइस के लिए GET, SET और TRAP 4xRs485 पोर्ट का समर्थन करता है
सिस्टम स्टार्ट लॉग
1000 इवेंट अलार्म इतिहास लॉग, सिस्टम विश्लेषण के लिए FlFO
LCD&LED
आउटपुट वोल्टेज और लोड करंट रीडिंग के 1000 रिकॉर्ड, और ऐतिहासिक बैटरी परीक्षण रीडिंग के 50 रिकॉर्ड
संग्रह और प्रबंधन
स्थिति, अलार्म, उपयोगकर्ता सेटिंग्स तक पहुंचने के लिए 128 x 32 LCD स्क्रीन डिस्प्ले; हरे/पीले/लाल LED ऑपरेशन स्थिति और अलार्म को इंगित करते हैं
l चार्ज करंट लिमिट प्रबंधन
l चार्ज करंट लिमिट प्रबंधन
डिजिटल इनपुट अलार्म
Mc2900 Megmeet द्वारा विकसित नवीनतम पीढ़ी का DC पावर कंट्रोलर है। यह ARM Cortex-A8 CPU, 256Nflash, 512M SRAM और लिनक्स ऑपरेटिंग सिस्टम पर आधारित है। Mc2900 एक अधिक मजबूत, उपयोगकर्ता के अनुकूल, और उपयोग में आसान इंटरफ़ेस प्रदान करता है। कंट्रोलर रेक्टिफायर, सौर मॉड्यूल, विंड मॉड्यूल, Dc/Dc मॉड्यूल, HVDC मॉड्यूल डीजल, VRLA बैटरी और लिथियम-आयन बैटरी का प्रबंधन फ़ंक्शन प्रदान करता है।
मुख्य विशेषताएं
lpv4 स्टेटिक/DHCP, lpv6 स्टेटिक/DHCP, TCP/IP, UDP, HTTPS, SNMP V1/V2C/V3
बहुभाषी एलसीडी और वेब डिस्प्ले
संचार
कंट्रोलर 2 मोड में होस्ट कंप्यूटर के साथ संचार करता है: Rs485 और ईथरनेट (TcP/p, UDp, https और SNMp)। परिचालन पैरामीटर सेट करना और संपादित करना, परिचालन इतिहास और अलार्म इतिहास डाउनलोड करना WEB ब्राउज़र के माध्यम से उपलब्ध हैं। कंट्रोलर और रेक्टिफायर और सौर मॉड्यूल के बीच संचार CAN संचार का उपयोग करता है।
SNMP प्रोटोकॉल बैटरी BMS, DG या एक्सटेंशन फ़ंक्शन बोर्ड के लिए GET, SET और TRAP 4xRS485 पोर्ट का समर्थन करता है
अलार्म इतिहास लॉग
200000 इतिहास अलार्म और 100000 इतिहास इवेंट
सिस्टम स्टार्ट लॉग
5000 बैटरी परीक्षण लॉग, 5000 बैटरी चार्ज लॉग, 5000 बैटरी डिस्चार्ज लॉग, 5000 DG रनिंग लॉग
LCD&LED
वर्तमान ऑपरेटिंग स्थितियों, अलार्म, उपयोगकर्ता सेटिंग्स तक पहुंचने के लिए 128 x 160 LCD स्क्रीन डिस्प्ले; हरे/पीले/लाल LEDs ऑपरेशन स्थिति और अलार्म को इंगित करते हैं
संग्रह और प्रबंधन
रेक्टिफायर, सौर मॉड्यूल, विंड मॉड्यूल, DC/DC मॉड्यूल, DC/AC मॉड्यूल, HVDC मॉड्यूल डेटा
नारदा और शोतो लिथियम बैटरी पैक डेटा संग्रह
l चार्ज करंट लिमिट प्रबंधन
l तापमान मुआवजा
l LVD
l बैटरी परीक्षण
l मिडपॉइंट वोल्टेज क्षमता गणना
l पीक कट
l लिथियम बैटरी प्रबंधन
l बैटरी क्षमता के अनुसार स्विच करें
l बैटरी वोल्टेज के अनुसार स्विच करें
l DG परीक्षण
l शेष ईंधन गणना
l ऊर्जा इनपुट प्राथमिकता प्रबंधन
l रेक्टिफायर ऊर्जा बचत प्रबंधन
l रेक्टिफायर रोटेशन
अलार्म/इवेंट
SPD अलार्म
डिजिटल इनपुट अलार्म
