| Rectifier Module Rated power: | 3000W(176~300VAC) | System Dimension(mm): | 482.0(W)*350(D)*5U(H) |
|---|---|---|---|
| AC Distribution Input mode: | 220Vac（L-L） | DC Distribution Output voltage: | -43~-58VDC, rated value: -53.5VDC |
| Controller Signal input: | 4 AI (3 Battery temp., 1 ambient temp) ,6 DI (SPD, 6 common DI) | Environment Operating temperature: | -40℃~+75℃ |
| प्रमुखता देना: | आउटडोर दूरसंचार कैबिनेट के लिए पावर सिस्टम,दूरसंचार के लिए सुधारक,दूरसंचार के लिए सुधारक प्रणाली |
||

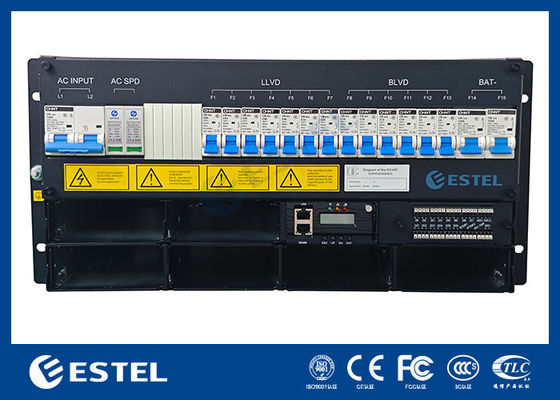

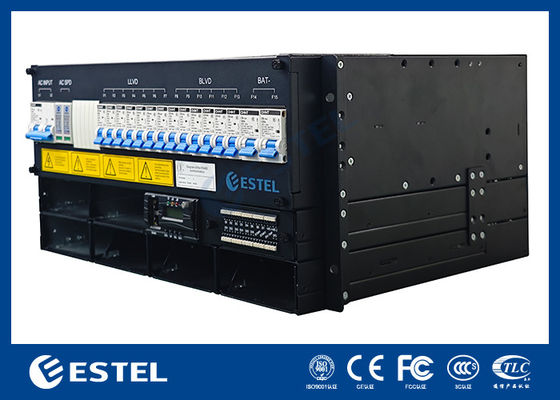

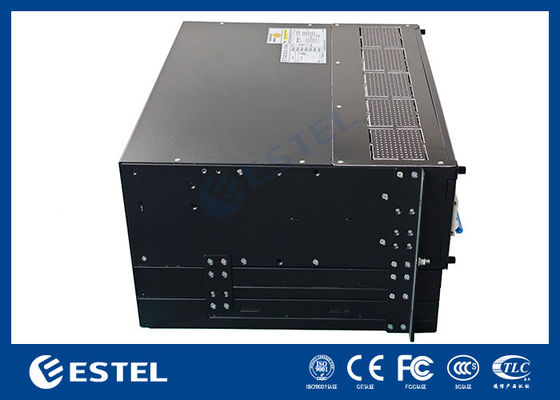

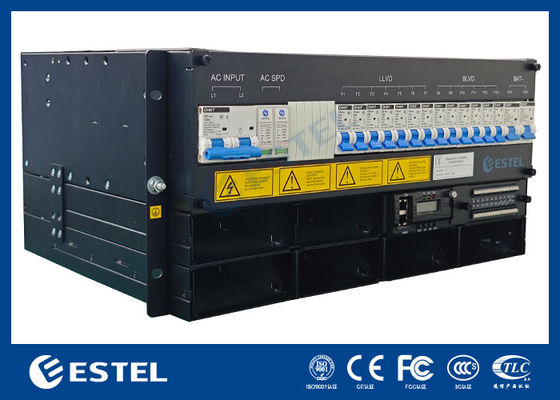

5U एम्बेडेड पावर सिस्टम
परिचय
ईएसटीएल ईटी48300 एम5ई65ए एक नई एम्बेडेड कॉम्पैक्ट पावर सप्लाई है, जिसमें एक उपन्यास वास्तुशिल्प डिजाइन है जो एक छोटे आकार और उच्च शक्ति घनत्व (5 यू में 24KW तक) प्रदान करता है।यह प्रणाली ग्राहक की लचीलापन को प्राथमिकता देती है.
फाइबर और माइक्रोवेव ट्रांसमिशन, एक्सेस डिवाइस, स्विच की महत्वपूर्ण अनुप्रयोग आवश्यकताओं को पूरा करने के लिए 5U ऊंचाई कॉम्पैक्ट डिजाइन। सिस्टम अधिकतम शक्ति 300A है, एसी / बैटरी / लोड एमसीबी के साथ।केबल MCB और बसबार के साथ सामने पहुँच रहे हैंएमआर48 श्रृंखला के रेक्टिफायरों को MC2600 नियंत्रक के साथ जोड़ा गया है जो सुरक्षित, विश्वसनीय और लचीला संचालन सुनिश्चित करता है। अधिकांश अलमारियों के लिए पर्याप्त कॉम्पैक्ट, यह एक आदर्श प्रतिस्थापन इकाई है।ईएसटीईएल की सिद्ध तकनीक पर निर्मित, MR48 श्रृंखला भविष्य की मांगों को पूरा करने के लिए तैयार है।
प्रमुख विशेषताएं
अनुप्रयोग परिदृश्य
विनिर्देश
| उत्पाद मॉडल | ET48300 M5E65A | ||
| प्रणाली | आयाम ((मिमी) | 482.0(W) *350(D) *5U(H) | |
| वजन | ≤20 किलोग्राम (सिधा करने वालों के बिना) | ||
| शीतलन मोड | प्राकृतिक शीतलन | ||
| स्थापना मोड | 19 इंच के रैक पर या कैबिनेट के अंदर स्थापित | ||
| केबलिंग मोड | ऊपरी प्रवेश और ऊपरी निकास | ||
| रखरखाव मोड | फ्रंट मेंटेनेंस, सपोर्ट मॉड्यूल ग्रेड परिवर्तन | ||
| सुरक्षा स्तर | IP20 | ||
| एसी वितरण | इनपुट मोड | 220Vac ((L-L) | |
| इनपुट क्षमता | 1×125A/2P | ||
| इनपुट वोल्टेज रेंज | 90 ~ 300Vac | ||
| एसी एसपीडी | 20kA/40kA, 8/20μs | ||
| डीसी वितरण | आउटपुट वोल्टेज | -43~-58 वीडीसी, नामित मूल्यः -53.5 वीडीसी | |
| अधिकतम क्षमता | 18kW ((6×3KW) | 24kW ((6×4KW) | |
| बैटरी तोड़ने वाले | 2×125A/1P | ||
| लोड ब्रेकर |
LLVD:3×63A/1P, 2×40A/1P, 2×32A/1P BLVD:2×16A/1P, 2×10A/1P, 2×6A/1P |
||
| रेक्टिफायर मॉड्यूल | इनपुट वोल्ट | 85VAC ₹300VAC, नामित 220VAC | |
| दक्षता | ≥96%@पीक मान | ||
| नामित शक्ति | 3000W ((176~300VAC) | ||
| कार्य तापमान | -40°C~+75°C ((पूरी आउटपुट 50°C से नीचे) | ||
| आयाम | 106.5mm(W) × 286mm(D) × 41.5mm(1U/H) | ||
| वजन | ≤2kg | ||
| शीतलन मोड | फैन के साथ मजबूर ठंडा | ||
|
नियंत्रक
|
सिग्नल इनपुट | 4 AI (3 बैटरी temp., 1 परिवेश temp.),6 DI (SPD, 6 सामान्य DI) | |
| अलार्म आउटपुट | 6 शुष्क संपर्क | ||
| संचार पोर्ट | LAN/RS232/RS485 इंटरफ़ेस, LAN-SNMP, TCP/IP | ||
| प्रदर्शन मोड | एलसीडी | ||
| पर्यावरण | परिचालन तापमान | -40°C~+75°C (पूर्ण भार पर काम करते समय तापमान 50°C से अधिक नहीं होता है) | |
| भंडारण तापमान | -40°C~+75°C | ||
| परिचालन आर्द्रता | 0%~95% ((गैर-संक्षेपण) | ||
| ऊंचाई | 0~3000m ((यदि ऊंचाई 2000m से 3000m के दायरे में है, तो अधिकतम परिचालन तापमान 200m की ऊंचाई बढ़ने के साथ 1°C कम हो जाता है।) | ||
आरेख
MR483000HG2B-CS
| ACइनपुट | डीसी आउटपुट | ||
| इनपुट वोल्टेज (नामी) | 110VAC/220VAC | आउटपुट वोल्टेज | -42 से -58 वीडीसी, रेटेडः -53.5 वीडीसी |
| इनपुट वोल्टेज रेंज | 85 से 290VAC | अधिकतम दक्षता | >96% |
| अधिकतम इनपुट करंट | 18A | अधिकतम क्षमता | 3000W |
| इनपुट आवृत्ति | 45 से 65 हर्ट्ज | अधिकतम आउटपुट करंट | 56.1ए |
| शक्ति कारक | ≥ 0.99 (220VAC @ 20% से 100% लोड) | टीएचडी | ≤ 5% @ 50% से 100% भार |
| नियंत्रण और निगरानी | पर्यावरण | ||
| संचार प्रोटोकॉल | कर सकते हैं | ईएमसी | EN55032 वर्ग B;EN55035;IEC61000-3-2;IEC61000-3-3 |
| एलईडी | हरा-सामान्य; पीला-अलार्म; लाल-भंग | सुरक्षा | UL62368-1;EN62368-1;IEC62368-1 |
MR484000SG1-GS
l अधिकतम दक्षता >96.5%
l 45°C से 75°C तक शक्ति घटाना
l <176VAC पर आउटपुट पावर रेटिंग
उच्च शक्ति घनत्व
| ACइनपुट | डीसी आउटपुट | ||
| इनपुट वोल्टेज (नामी) | 110VAC/220VAC | आउटपुट वोल्टेज | -42 से -58 वीडीसी, रेटेडः -53.5 वीडीसी |
| इनपुट वोल्टेज रेंज | 85 से 290VAC | अधिकतम दक्षता | > 96.5% |
| अधिकतम इनपुट करंट | 26A | अधिकतम क्षमता | 4350W |
| इनपुट आवृत्ति | 45 से 65 हर्ट्ज | अधिकतम आउटपुट करंट | 81.3A |
| शक्ति कारक | ≥ 0.99 (220VAC @ 20% से 100% लोड) | टीएचडी | < 3% @ ≥ 50% भार |
| नियंत्रण और निगरानी | पर्यावरण | ||
| संचार प्रोटोकॉल | कर सकते हैं | ईएमसी | EN55032 वर्ग B;EN55035;IEC61000-3-11;IEC61000-3-12 |
| एलईडी | हरा-सामान्य; पीला-अलार्म; लाल-भंग | सुरक्षा | UL62368-1;EN62368-1;IEC62368-1 |
MC2600 नियंत्रक
परिचय
MC2600 Megmeet द्वारा विकसित नई पीढ़ी का DC पावर कंट्रोलर है। नियंत्रक प्राथमिक प्रोसेसर के रूप में AR 32-बिट कॉर्टेक्स-M4CPU को अपनाता है। Mc2600 कई सुविधाओं और कार्यों की पेशकश करता है, और एक अधिक मजबूत, अधिक शक्तिशाली, और अधिक विश्वसनीय है।उपयोगकर्ता के अनुकूल, और उपयोग करने में आसान इंटरफ़ेस, डीजल प्रबंधन, वीआरएलए और आईथियम-आयन बैटरी और सौर मॉड्यूल सहित शक्तिशाली एचबीआरआईडी पावर मैनेजमेंट फ़ंक्शन।
प्रमुख विशेषताएं
माप
24 x एनालॉग और 9 x डिजिटल इनपुट रीडिंग जिसमें शामिल हैंः सिस्टम वोल्टेज, लोड करंट, बैटरी करंट, बैटरी तापमान, 8*Dl, 8*D0, आदि
संचार
नियंत्रक मेजबान कंप्यूटर के साथ 2 मोड में संवाद करता हैः Rs485 और ईथरनेट (WEB या SNMP) । परिचालन मापदंडों को सेट करना और संपादित करना,डेटा लॉग और इतिहास अलार्म डाउनलोड करना WEB ब्राउज़र के माध्यम से उपलब्ध हैनियंत्रक और सुधारकों तथा सौर मॉड्यूल के बीच संचार CAN संचार का उपयोग करता है।
एसएनएमपी प्रोटोकॉल बैटरी बीएमएस, डीजी या एक्सटेंशन फ़ंक्शन डिवाइस के लिए जीईटी, एसईटी और ट्रैप 4xआरएस485 पोर्ट का समर्थन करता है
अलार्म इतिहास लॉग
1000 घटना अलार्म इतिहास लॉग, सिस्टम विश्लेषण के लिए FlFO
सिस्टम स्टार्ट लॉग
आउटपुट वोल्टेज और लोड करंट रीडिंग के 1000 रिकॉर्ड और बैटरी परीक्षण रीडिंग के 50 रिकॉर्ड
एलसीडी और एलईडी
128 x 32 एलसीडी स्क्रीन एक्सेस स्टेटस, अलार्म, उपयोगकर्ता सेटिंग्स के लिए; हरे/पीले/लाल एलईडी ऑपरेशन स्टेटस और अलार्म इंगित करते हैं
बैटरी प्रबंधन
बैटरी प्रबंधन
अलार्म/घटनाएं
MC2900 नियंत्रक
परिचय
Mc2900 Megmeet द्वारा विकसित नवीनतम पीढ़ी का DC पावर कंट्रोलर है। यह ARM कॉर्टेक्स-ए 8 CPU, 256Nflash, 512M SRAM और लिनक्स ऑपरेटिंग सिस्टम पर आधारित है। Mc2900 एक अधिक मजबूत, उपयोगकर्ता के अनुकूल प्रदान करता है,और उपयोग करने में आसान इंटरफ़ेसनियंत्रक रेक्टिफायर, सौर मॉड्यूल, पवन मॉड्यूल, डीसी/डीसी मॉड्यूल, एचवीडीसी मॉड्यूलडीजल, वीआरएलए बैटरी और लिथियम-आयन बैटरी का प्रबंधन कार्य प्रदान करता है।
प्रमुख विशेषताएं
माप
22 x एनालॉग और 12 x डिजिटल इनपुट रीडिंग जिसमें शामिल हैंः सिस्टम वोल्टेज, लोड करंट, बैटरी करंट, बैटरी तापमान, परिवेश तापमान, परिवेश आर्द्रता,12*Dl. 8*DO. आदि।
संचार
नियंत्रक 2 मोड में मेजबान कंप्यूटर के साथ संवाद करता हैः Rs485 और ईथरनेट (टीसीपी/पी, यूडीपी, https और एसएनएमपी).ऑपरेशनल हिस्ट्री और अलार्म हिस्ट्री डाउनलोड करना WEB ब्राउज़र पर उपलब्ध है. नियंत्रक और रेक्टिफायर और सौर मॉड्यूल के बीच संचार CAN संचार का उपयोग करता है।
एसएनएमपी प्रोटोकॉल बैटरी बीएमएस, डीजी या एक्सटेंशन फ़ंक्शन बोर्ड के लिए जीईटी, एसईटी और ट्रैप 4xआरएस 485 पोर्ट का समर्थन करता है
अलार्म इतिहास लॉग
200000 इतिहास अलार्म और 100000 इतिहास घटनाएं
सिस्टम स्टार्ट लॉग
5000 बैटरी परीक्षण लॉग, 5000 बैटरी चार्ज लॉग, 5000 बैटरी डिस्चार्ज लॉग, 5000 डीजी रनिंग लॉग
एलसीडी और एलईडी
128 x 160 एलसीडी स्क्रीन वर्तमान परिचालन स्थितियों, अलार्म, उपयोगकर्ता सेटिंग्स तक पहुँचने के लिए; हरा/पीला/लाल एलईडी ऑपरेशन स्थिति और अलार्म इंगित करता है
संग्रह और प्रबंधन
बैटरी प्रबंधन
बूट और फ्लोट प्रबंधन
l लोड करंट सीमा प्रबंधन
l तापमान मुआवजा
एलवीडी
बैटरी परीक्षण
l मध्य बिंदु वोल्टेज क्षमता गणना
चोटी काटना
लिथियम बैटरी प्रबंधन
l बैटरी क्षमता के अनुसार स्विच करें
मैं बैटरी वोल्टेज के अनुसार स्विच
डीजी परीक्षण
l शेष ईंधन की गणना
l ऊर्जा इनपुट प्राथमिकता प्रबंधन
l रेक्टिफायर ऊर्जा बचत प्रबंधन
l रेक्टिफायर का रोटेशन
अलार्म/घटनाएं
