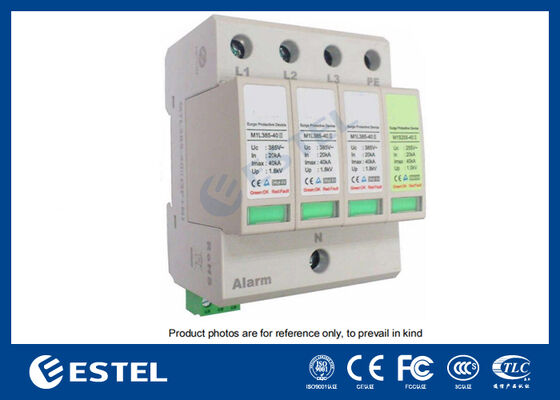

M1L385-40 II पावर डिस्ट्रीब्यूशन के लिए सर्ज प्रोटेक्शन डिवाइस (SPD) - 40kA सर्ज करंट, 230V/400VAC, रिमोट अलार्म पोर्ट, DIN रेल इंस्टॉलेशन, IP20, क्लास C प्रोटेक्शन

उत्पाद विवरण

यह M1L385-40 II सर्ज प्रोटेक्शन डिवाइस (SPD) एक अत्यधिक विश्वसनीय विद्युत सुरक्षा प्रणाली है जिसे कम वोल्टेज वितरण बिजली प्रणालियों में ओवरवॉल्टेज स्थितियों और बिजली के झटके से उपकरणों की सुरक्षा के लिए डिज़ाइन किया गया है। यह डिवाइस विशेष रूप से उन अनुप्रयोगों के लिए बनाया गया है जहाँ ओवर-करंट और ओवर-हीट सुरक्षा दोनों आवश्यक हैं, जो संवेदनशील विद्युत प्रणालियों और इलेक्ट्रॉनिक उपकरणों के लिए मजबूत सुरक्षा प्रदान करता है।

M1L385-40 II मॉडल क्लास C सुरक्षा मानकों का अनुपालन करता है और 40kA (8/20μs परीक्षण) तक के सर्ज करंट का सामना करने में सक्षम है, जो इसे बिजली वितरण प्रणालियों और क्षणिक वृद्धि के प्रति संवेदनशील उपकरणों में उपयोग के लिए उपयुक्त बनाता है। यह एक रिमोट अलार्म पोर्ट (नो-एक्टिव कॉन्टैक्ट) से लैस है, जो उपयोगकर्ताओं को संभावित दोषों या विफलताओं के लिए वास्तविक समय निगरानी क्षमताएं और अलर्ट प्रदान करता है, जिससे निरंतर सिस्टम अखंडता सुनिश्चित होती है और डाउनटाइम कम होता है।

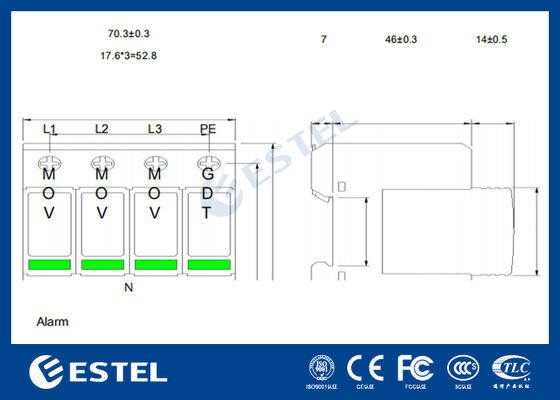

डिवाइस को आसान स्थापना और रखरखाव के लिए एक एकीकृत आधार के साथ डिज़ाइन किया गया है, जिसे आमतौर पर 35 मिमी DIN रेल पर लगाया जाता है, जो उपकरण स्विचबोर्ड के लिए एक सामान्य अभ्यास है। यह स्थापना विधि सुनिश्चित करती है कि SPD को विद्युत सेटअप की समग्र दक्षता से समझौता किए बिना सिस्टम के भीतर सुरक्षित रूप से ठीक किया जा सकता है। डिवाइस लचीले तारों के आकार का भी समर्थन करता है जो 1.5 mm² से 25 mm² तक होता है, लचीले कनेक्शन के लिए, और 35 mm² तक, कठोर कनेक्शन के लिए, विभिन्न स्थापना आवश्यकताओं को समायोजित करता है।

मुख्य विनिर्देश

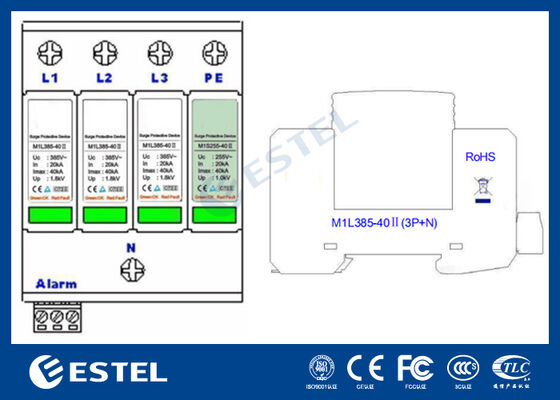

मॉडल: M1L385-40 II (3P+N)

रेटेड वर्किंग वोल्टेज:

230V/400VAC (L-N / N-PE)

रेटेड फ्रीक्वेंसी: 48Hz से 62Hz

अधिकतम ऑपरेटिंग वोल्टेज:

385V (L-N) / 255V (N-PE)

नॉमिनल डिस्चार्ज करंट (In):

20kA (L-N; N-PE)

अधिकतम डिस्चार्ज करंट (Imax):

40kA (L-N; N-PE)

वोल्टेज प्रोटेक्शन लेवल (Up):

1.8kV (L-N) / 1.0kV (N-PE)

अस्थायी ओवरवॉल्टेज (TOV) विशेषताएं:

385V (L-N) पर 5s / 5 सेकंड के लिए 400V

विफलता विशेषताओं के लिए 1200V (L-PE) / 200ms

शॉर्ट-सर्किट करंट:

25kArms

टर्मिनल कनेक्शन के लिए आकार:

1.5mm² से 25mm² (लचीला) / 35mm² (कठोर)

अलार्म पोर्ट के लिए अधिकतम करंट:

250V / 0.5A (AC) 0.1A (DC); 125V / 1A (AC) 0.5A (DC)

शेल फायर-रिटार्डेंट ग्रेड:

UL94 V-0

IP ग्रेड:

IP20

अलार्म मॉनिटरिंग सिस्टम

यह M1L385-40 II SPD एक रिमोट अलार्म पोर्ट की सुविधा देता है जो डिवाइस की परिचालन स्थिति के बारे में वास्तविक समय प्रतिक्रिया प्रदान करता है। अलार्म सिस्टम नो-एक्टिव कॉन्टैक्ट के माध्यम से सक्रिय होता है और उपयोगकर्ताओं को रखरखाव या प्रतिस्थापन की आवश्यकता होने पर सचेत करके परिचालन दक्षता बनाए रखने में मदद करता है, यह सुनिश्चित करता है कि उपकरण डाउनटाइम कम हो। रिमोट अलार्म फ़ंक्शन महत्वपूर्ण बुनियादी ढांचे के लिए निरीक्षण में सुधार करते हुए, बड़े निगरानी प्रणालियों में एकीकृत करना भी आसान बनाता है।

स्थापना निर्देश

डिवाइस केवल अधिकृत पेशेवरों द्वारा स्थापना के लिए डिज़ाइन किया गया है। इसे आमतौर पर उपकरण स्विचबोर्ड के अंदर 35 मिमी DIN रेल पर लगाया जाता है। SPD को निम्नलिखित निर्देशों के अनुसार तारित किया जाना चाहिए:

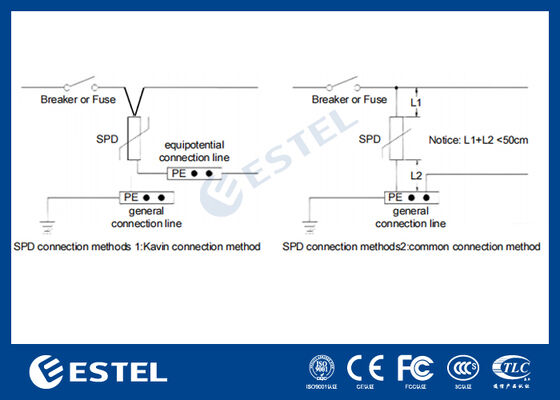

कनेक्शन विधि: तारों के लिए एक सामान्य समानांतर कनेक्शन का उपयोग किया जा सकता है, जिसमें अधिकतम 16mm² मल्टी-स्ट्रैंड कॉपर वायर हो। कनेक्शन लीड की कुल लंबाई 0.5 मीटर से अधिक नहीं होनी चाहिए।

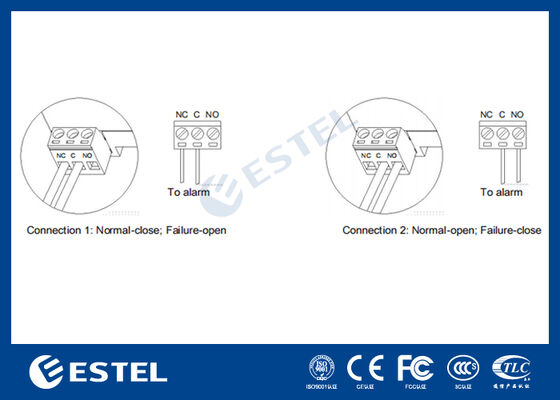

यह अलार्म कनेक्शन टर्मिनल अरेस्टर के नीचे स्थित है। रिमोट मॉनिटरिंग के लिए, उपयोगकर्ताओं को वायरिंग प्लग खींचने चाहिए और अलार्म के लीड को वायरिंग प्लग में उपयुक्त छेदों में डालना चाहिए, फिर प्लग को उनकी मूल स्थिति में डालें और स्क्रू को कस लें।

दिए गए निर्देशों का पालन करके, डिवाइस को विद्युत प्रणाली में एकीकृत किया जा सकता है, जो बिजली के झटके के खिलाफ मजबूत सुरक्षा प्रदान करता है और निरंतर, विश्वसनीय संचालन सुनिश्चित करता है।

M1L385-40 II सर्ज प्रोटेक्शन डिवाइस के लाभ:

उच्च सर्ज करंट क्षमता: 40kA के अधिकतम डिस्चार्ज करंट के साथ, यह SPD महत्वपूर्ण बिजली के झटके और क्षणिक वोल्टेज को संभाल सकता है, जो संवेदनशील उपकरणों के लिए उत्कृष्ट सुरक्षा प्रदान करता है।

रिमोट मॉनिटरिंग क्षमता: अंतर्निहित रिमोट अलार्म पोर्ट आसान निगरानी और रखरखाव की अनुमति देता है, यह सुनिश्चित करता है कि किसी भी मुद्दे को तुरंत संबोधित किया जा सके।

उपयोगकर्ता के अनुकूल स्थापना: DIN रेल माउंटिंग सिस्टम स्थापना को सरल बनाता है और मौजूदा विद्युत बुनियादी ढांचे में एकीकृत करना आसान बनाता है।

व्यापक वोल्टेज सुरक्षा रेंज: 385V (L-N) और 255V (N-PE) तक के वोल्टेज का सामना करने में सक्षम, जो इसे बिजली वितरण प्रणालियों में विभिन्न अनुप्रयोगों के लिए उपयुक्त बनाता है।

टिकाऊ और सुरक्षित: फायर-रिटार्डेंट शेल (UL94 V-0) और IP20 सुरक्षा यह सुनिश्चित करती है कि डिवाइस विभिन्न ऑपरेटिंग वातावरण में सुरक्षित और टिकाऊ रहे।

अनुप्रयोग क्षेत्र:

पावर डिस्ट्रीब्यूशन सिस्टम: बिजली प्रणालियों को क्षणिक ओवरवॉल्टेज स्थितियों से बचाता है जो संवेदनशील घटकों को नुकसान पहुंचा सकते हैं।

टेलीकम्युनिकेशन उपकरण: प्रदर्शन को प्रभावित करने से झटके को रोककर दूरसंचार गियर की सुरक्षा करता है।

औद्योगिक विद्युत प्रणाली: औद्योगिक मशीनरी और उपकरणों को विद्युत दोषों से बचाता है जो डाउनटाइम या क्षति का कारण बन सकते हैं।

नवीकरणीय ऊर्जा प्रणाली: बाहरी कारकों के कारण होने वाले बिजली के झटके से सौर, पवन और अन्य नवीकरणीय ऊर्जा प्रणालियों की रक्षा करता है।

सारांश

यह M1L385-40 II सर्ज प्रोटेक्शन डिवाइस ओवरवॉल्टेज, बिजली के झटके और विद्युत दोषों के खिलाफ विद्युत प्रणालियों और संवेदनशील उपकरणों के लिए अत्यधिक प्रभावी सुरक्षा प्रदान करता है। इसकी उच्च सर्ज करंट क्षमता, रिमोट मॉनिटरिंग सुविधाओं और DIN रेल माउंटिंग के माध्यम से आसान स्थापना के साथ, यह औद्योगिक, दूरसंचार और बिजली वितरण अनुप्रयोगों के लिए एक विश्वसनीय विकल्प है।
