| इनपुट मोड: | एकल-चरण दो-तार इनपुट | इनपुट वोल्टेज: | 85VAC से 300VAC |
|---|---|---|---|
| नाममात्र इनपुट: | 100VAC से 120VAC 200VAC से 240VAC | आवृति सीमा: | 45Hz-66Hz |
| अधिकतम इनपुट वर्तमान: | ≤24a | उमड़ती लहरें: | मानदंडों को पूरा करें: ETSI300132-3 |
| दक्षता: | ≥96.6%@peak मान | ऊर्जा घटक: | ≥0.99@220VAC 20-100% लोड |

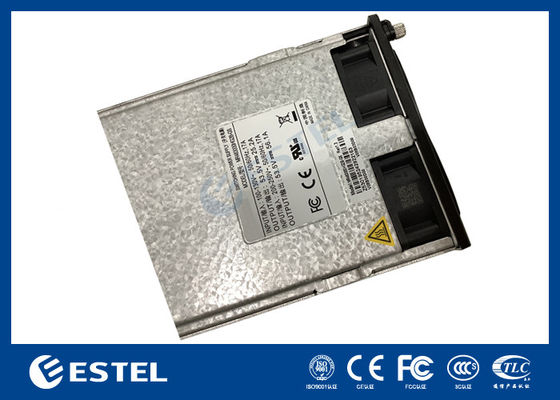

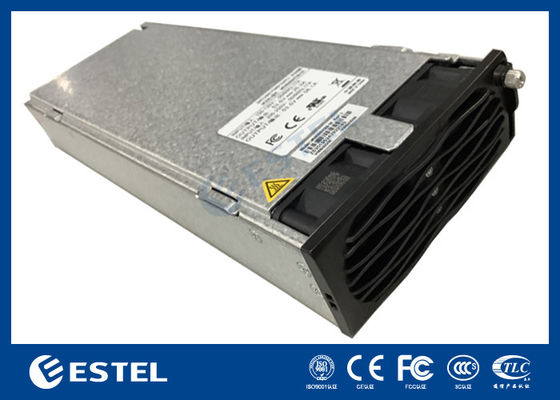

MR484000SG1 75A उच्च दक्षता संचार पावर मॉड्यूल 96 प्रतिशत दक्षता व्यापक इनपुट 85 300VAC गर्म स्वैप करने योग्य
1विद्युत विनिर्देश
1.1 इनपुट विशेषताएं
| इनपुट मोड | एकल-चरण दो-वायर इनपुट |
| प्रवेश वोल्टेज | 85Vac से 300Vac तक |
| नामित इनपुट वोल्टेज | 110Vac / 220Vac |
| नाममात्र इनपुट | 100Vac से 120Vac 200Vac से 240Vac |
| आवृत्ति सीमा | 45 हर्ट्ज-66 हर्ट्ज |
| अधिकतम इनपुट करंट | ≤ 24 ए |
| उछाल धारा | मानदंडों को पूरा करेंः ETSI300132-3 |
| की दक्षता | ≥96.6%@पीक मान |
| शक्ति कारक | ≥0.99@220Vac 20-100% भार |
| इनपुट करंट THD है |
< 3% @≥ 50% भार <8% @≥20% भार |
| रिसाव का प्रवाह | <3.5mA@264Vac |
| नामित शक्ति |
नामित 4000W@176ac (176Vac~300Vac अधिक उत्पादन; 176Vac85Vac रैखिक दर 1600W तक, इनपुट पावर सीमा वक्र के रूप में विशिष्ट) |
| बीमा दर्ज करें | L/N वायर फ्यूज30A |
| अधिकतम इनपुट वोल्टेज | 320Vac ((पावर आपूर्ति क्षतिग्रस्त नहीं होना चाहिए) |
| पावर डाउन रिटेन समय | 10ms |
नोटः 1. न्यूनतम स्टार्टर वोल्टेज 95VAC से कम है।
1.2 आउटपुट विशेषताएं
1.2.1 आउटपुट वोल्टेज और वर्तमान समायोजन दर
| आउटपुट वोल्ट | +53.5Vdc |
| आउटपुट वोल्टेज सेटिंग मान | +53.5±0.1Vdc |
| आउटपुट वोल्टेज की समायोज्य सीमा | +42Vdc+58Vdc |
| समान प्रवाह की असंतुलन की डिग्री | ≤±3% |
| स्रोत प्रभाव | ±0.1% |
| भार का प्रभाव | ±0.5% |
| स्थिर प्रवाह की सटीकता | ≤±0.8A |
| वोल्टेज विनियमन की सटीकता | ±0.6% |
| न्यूनतम धारा | 0ए |
| नामित धारा | 75A |
| पीक करंट | 81.3A |
| तापमान गुणांक (1/°C) | ≤±0.02% |
| स्टैंडबाय बिजली की खपत | ≤5W |
| अधिकतम क्षमता भार | 4000uF |
| समानांतर की अधिकतम संख्या | 31 |
नोटः रेक्टिफायर मॉड्यूल का आउटपुट करंट विनियमन और संचार विराम निम्नानुसार है:
1) रेक्टिफायर मॉड्यूल के आउटपुट करंट को वर्तमान कमांड के अनुसार समायोजित किया जा सकता है। समायोजन सीमा 1A ~ 81.3A है।
2) यदि रेक्टिफायर मॉड्यूल और मॉनिटरिंग मॉड्यूल के बीच संचार 1 मिनट से अधिक समय तक बाधित होता है, तो रेक्टिफायर मॉड्यूल का आउटपुट स्वचालित रूप से 53 पर वापस आ जाएगा।5V और स्थिति
असीमित प्रवाह।
1.2.2 आउटपुट लहर और शोर
| रिपल और शोर (पीक-पीक) |
| ≤200mVp-p |
नोटः 1) लहर और शोर परीक्षणः लहर और शोर बैंडविड्थ 20 मेगाहर्ट्ज पर सेट है।
1.2.3 आउटपुट गतिशीलता प्रतिक्रिया
|
वोल्ट ओवरसोच |
कूदना ढलान | द भार परिवर्तन | वसूली का समय |
|
+53.5V±5% |
0.1ए/यूएस |
२५-५०% 50%-75% |
≤200us (±0.6%) |
| +58V | 0.1ए/यूएस | 0%-100% |
/(ट्रिगर नहीं करता ओवरवोल्टेज सुरक्षा) |
नोटः लोड जंप चक्र 4ms है।
1.2.4 आउटपुट ओवरसोच
| आउटपुट वोल्ट | ओवरस्टॉप वोल्टेज | |
| बूट | मोड़ना यह बंद करना | |
| +53.5V | ≤ 1% | ≤ 1% |
नोटः परीक्षण के दौरान भार सीमाः न्यूनतम से अधिकतम।
1.2.5 स्टार्टअप आउटपुट में देरी का समय
| आउटपुट वोल्ट | 220Vac@25°C |
| +53.5V | 3S~8S |
नोटः प्रारंभ में देरी का समय 42 वीडीसी पर आउटपुट वोल्टेज के लिए एसी पावर पर से समय है।
1.2.6 शक्ति रूपांतरण
| इनपुट वोल्ट | आउटपुट शक्ति |
| 200Vac290Vac | 4350W |
| 176Vac~200Vac | रैखिक कटौती |
| 176Vac | 4000W |
| 85 वैक176 वैक | रैखिक कटौती |
| 85Vac | 1600W |
आउटपुट 53.5 ~ 58V ऊपरी सीमा शक्ति पर आधारित है और आउटपुट 42 ~ 53.5V बाहरी विशेषताओं और आनुपातिक शक्ति सीमा पर आधारित है
उपरोक्त एक वक्र है जो इनपुट वोल्टेज के अनुसार अधिकतम आउटपुट शक्ति को सीमित करता है; सभी हैं
सैद्धांतिक सीमा मान, और वास्तविक सीमा में इनपुट वोल्टेज सटीकता (±2V), आउटपुट वोल्टेज सटीकता (±0.6%) और आउटपुट वर्तमान सटीकता (0.8A) के कारण एक निश्चित विचलन होगा;बिजली रूपांतरण बिंदु की वोल्टेज त्रुटि <±2V है.
1.2.7 आउटपुट विशेषता
टिप्पणियाँः उपरोक्त सैद्धांतिक सीमा मान हैं, वर्तमान सटीकता (वर्तमान त्रुटि <±0.8A) के कारण वास्तविक सीमा में एक निश्चित विचलन होगा।
1.2.7 स्टार्टअप आउटपुट में देरी का समय
| आउटपुट वोल्ट | 220Vac@25°C |
| +53.5V | 3S~8S |
नोटः स्टार्ट-अप देरी का समय AC पावर से 42 तक आउटपुट वोल्टेज तक का समय है
1.2.8 अत्यधिक तापमान में गिरावट की वक्रता
|
द तापक्रम |
नोट |
| ≤ 45°C | आउटपुट के साथ |
| 45°C से 75°C | रैखिक कटौती |
| > 75°C | तापमान वापसी की वसूली के बाद बंद होने के बाद बंद करना > |
नोटः
इनपुट 200Vac से अधिक है, आउटपुट 53.5 ~ 58V ऊपरी सीमा शक्ति पर आधारित है, और आउटपुट 42 ~ 53.5V बाहरी विशेषताओं और शक्ति सीमा के अनुपात पर आधारित है;
इनपुट 200Vac से कम है, और आउटपुट 53.5 ~ 58V इनपुट पावर सीमा के अनुपात में सीमित है; आउटपुट 42 ~ 53.5V बाहरी विशेषताओं और इनपुट पावर सीमा के अनुपात में सीमित है.
उपरोक्त सैद्धांतिक सीमा मान हैं, और वास्तविक सीमा में परिवेश तापमान सटीकता (±2°), इनपुट वोल्टेज सटीकता (±2V), आउटपुट वोल्टेज सटीकता (±0.0) के कारण एक निश्चित विचलन होगा।6%) और आउटपुट वर्तमान सटीकता (0.8A); नामित बिंदु का परिवेश तापमान त्रुटि ±2°C से कम है।
1.2.9 शोर वोल्टेज
| शोर वोल्टेज | अधिकतम | नोट |
| टेलीफोन शोर वोल्टेज वजन करता है | ≤2mV | |
| ब्रॉडबैंड शोर वोल्टेज | ≤50mV | 3.4~150KHz |
| ≤20mV | 150 ¢ 30000 केएचजेड | |
| अलग शोर वोल्टेज | ≤5mV | 3.4~150KHz |
| ≤3mV | 150 ¢ 200 किलोहर्ट्ज | |
| ≤2mV | 200-500 केएचजेड | |
| ≤1mV | 500 ₹30000KHz |
1.3 सुरक्षा कार्य
1.3.1 आउटपुट शॉर्ट सर्किटयह सुरक्षा
| आउटपुट वोल्टेज | नोट |
| +53.5V | दीर्घकालिक शॉर्ट सर्किट, शॉर्ट सर्किट गायब होने के बाद स्वतः बहाल किया जा सकता है |
1.3.2 आउटपुट ओवरवोल्टेज सुरक्षा
ओवर वोल्टेज संरक्षण को आंतरिक और बाहरी ओवरवोल्टेज संरक्षण में विभाजित किया जा सकता है। आंतरिक ओवरवोल्टेज दोष सीमा 58.5VDC ~ 60.5VDC है, जिसे निगरानी द्वारा सेट किया जा सकता है। विफलता के मामले में,मॉड्यूल लॉक. यदि बाहरी वोल्टेज 63VDC से अधिक है और 500ms से अधिक रहता है, तो मॉड्यूल लॉक है। लॉक मशीन सुरक्षा स्थिति में प्रवेश करने के बाद, पहले एसी पावर को डिस्कनेक्ट करना आवश्यक है,और फिर फिर से बिजली पर, ताकि बिजली फिर से काम कर सके।
1.3.3 आउटपुट कम वोल्टेज चेतावनी
रेंज 37VDC ~ 39VDC है. जब यह कम वोल्टेज अलार्म मूल्य से कम है, यह सामान्य रूप से आउटपुट करेगा और एक अलार्म रिपोर्ट करेगा.
1.3.4 इनपुट ओवरवोल्टेज प्रोविसर्जन
| प्रवेश वोल्टेज | नोट |
| 310±10Vac | आउटपुट बंद, वोल्टेज सामान्य के बाद बरामद किया जा सकता है |
| रिकवरी बिंदु रिटर्न >10V |
नोटः इनपुट ओवरवोल्टेज सुरक्षा का परीक्षण 75A नामित भार पर किया जाना चाहिए।
1.3.5 इनपुट कम वोल्टेज सुरक्षा
| प्रवेश वोल्टेज | नोट |
| 80±5Vac | आउटपुट बंद, वोल्टेज सामान्य के बाद बरामद किया जा सकता है |
| 80Vac-95Vac | आउटपुट रिकवरी, आउटपुट रिकवरी पॉइंट रिटर्न >;5V |
1.3.6 तापमान से अधिकसुरक्षा
| तापमान | नोट |
| ≤ 45°C | मॉड्यूल अति-तापमान संरक्षण के बिना अधिकतम आउटपुट शक्ति आउटपुट कर सकते हैं और मॉड्यूल सामान्य रूप से काम करता है |
| 45°C से 75°C | मॉड्यूल की शक्ति रैखिक रूप से 2000W तक घट जाती है |
| > 75°C | बंद करना, बंद करने के बाद स्व-पुनर्प्राप्त तापमान अंतर>10°C |
1.4 संचार कार्य के बीच सरलीकरणकर्ता मॉड्यूल और निगरानी मॉड्यूल
सीएएन बस संचार मोड रेक्टिफायर मॉड्यूल और निगरानी मॉड्यूल के बीच अपनाया जाता है, जो दूरस्थ सॉफ्टवेयर संस्करण उन्नयन का समर्थन करता है और मॉड्यूल का पता
पता बोर्ड।
रेक्टिफायर मॉड्यूल और निगरानी के बीच संचार 1 मिनट के लिए बाधित होने के बाद,रेक्टिफायर मॉड्यूल चालू हो जाता है और आउटपुट वोल्टेज और वर्तमान सीमा मान डिफ़ॉल्ट मानों पर लौटते हैं.
रेक्टिफायर मॉड्यूल में सीएएन इंटरफ़ेस को अलग से डिजाइन करने की आवश्यकता है। सीएएन की बिजली की आपूर्ति + 5 वीडीसी है, जो रेक्टिफायर मॉड्यूल के अंदर प्रदान की जाती है।
रेक्टिफायर मॉड्यूल की मुख्य निगरानी जानकारी इस प्रकार है:
1) वोल्टेज विनियमन और वर्तमान विनियमन कार्यः बैटरी की फ्लोटिंग चार्जिंग आवश्यकताओं को पूरा करने और वोल्टेज विनियमन आवश्यकताओं को पूरा करने के लिए;
2) एकल मॉड्यूल स्विच मशीन नियंत्रण;
3) सुरक्षा और अलार्म सूचना प्रतिक्रियाः
उपयोगिता दोषः उपयोगिता दोष (वीज पर AC इनपुट);
मॉड्यूल सुरक्षाः तापमान चेतावनी;
मॉड्यूल की विफलता: मॉड्यूल के अति-भोल्टेज बंद होने, फैन की विफलता, अति-तापमान बंद होने या अन्य आंतरिक कारणों से कोई आउटपुट नहीं।
(मॉड्यूल हाइबरनेशन और बंद स्थिति में है, और मॉड्यूल की गलती के लिए नेटवर्क बिजली की विफलता की सूचना नहीं दी जाती है) ।
1.5 एलईडी

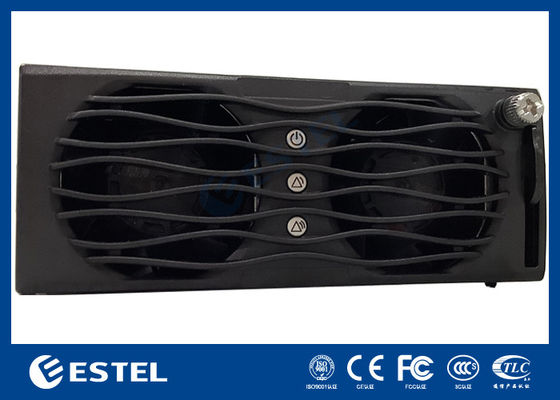

बिजली की आपूर्ति एलईडी संकेतक पावर पैनल की तरफ स्थापित है। आउटपुट स्थिति नीचे दी गई तालिका में दिखाई गई है।
| अनिवार्य चिह्न | सूचक प्रकाश | सामान्य | असामान्यता l | असामान्य कारण |
| पावर रनिंग इंडिकेटर | रंग | राज्य | राज्य | बिजली की विफलता (कोई एसी इनपुट नहीं, एसी इनपुट वोल्टेज से अधिक), मॉड्यूल कोई आउटपुट नहीं। |
| चेतावनी प्रकाश | हरी | उज्ज्वल | नष्ट करना | तापमान चेतावनी (परिवेश का तापमान 65 °C से अधिक ~ तापमान बंद) निष्क्रिय बंद (मॉड्यूल केवल अलार्म सूचक प्रकाश को जलाता है, मॉड्यूल अलार्म रिपोर्ट नहीं करता है) ।संचार में रुकावट (चेतावनी प्रकाश झिलमिलाहट). इनपुट ओवरवोल्टेज चेतावनी, (इनपुट वोल्टेज 290VAC से अधिक ~ ओवरवोल्टेज सुरक्षा) |
| विफलता प्रकाश | हुंग | नष्ट करना | उज्ज्वल | इनपुट ओवरवोल्टेज, इनपुट अंडरवोल्टेज, आउटपुट ओवरवोल्टेज, बस ओवरवोल्टेज, बस अंडरवोल्टेज, फैन विफलता, पर्यावरण अतितापमान, इनपुट वोल्टेज प्रकार की त्रुटि,पर्यावरण तापमान नमूनाकरण एनटीसी असामान्यता, इनपुट अल्ट्रा-उच्च वोल्टेज। |
2इन्सुलेशन पर्फोरमनसे
2.1 इन्सुलेशन प्रतिबाधा
| इनपुट-आउटपुट |
परीक्षण वोल्टेज 500VDC, इन्सुलेशन प्रतिरोध ≥2M (सामान्य वायुमंडलीय दबाव, कमरे का तापमान, सापेक्ष आर्द्रता < 90%, कोई संघनक नहीं) |
| संरक्षित क्षेत्र में प्रवेश | |
| संरक्षित क्षेत्र में आउटपुट |
2.2 प्रतिरोधी उच्च वोल्टेज
| इनपुट-आउटपुट | डीसी वोल्टेज 4240VDC1मिनट ≤1mA |
|
इनपुट संरक्षित क्षेत्र |
डीसी वोल्टेज 2120 वीडीसी 1 मिनट ≤1mA |
|
आउटपुट संरक्षित क्षेत्र |
समतुल्य सीसी वोल्टेज 710VDC 1 मिनट ≤1mA |
नोटः यदि सर्किट में बिजली सुरक्षा उपकरण है, तो वोल्टेज परीक्षण विद्युत अंतर ट्यूब के खोलने के बाद किया जाना चाहिए, इनपुट लाइनों को एक साथ संक्षिप्त रूप से जोड़ा जाना चाहिए (एल एंड एन),और सभी आउटपुट लाइनों को एक साथ कनेक्ट किया जाना चाहिए.
3सुरक्षा मानक
बिजली आपूर्ति सुरक्षा निम्नलिखित मानकों को पूरा करती है:
GB4943
IEC/EN60950 IEC/EN62368-1
बिजली आपूर्ति सुरक्षा प्रमाणनः
सीई प्रमाणन (एलवीडी और ईएमसी निर्देश की आवश्यकताएं)
