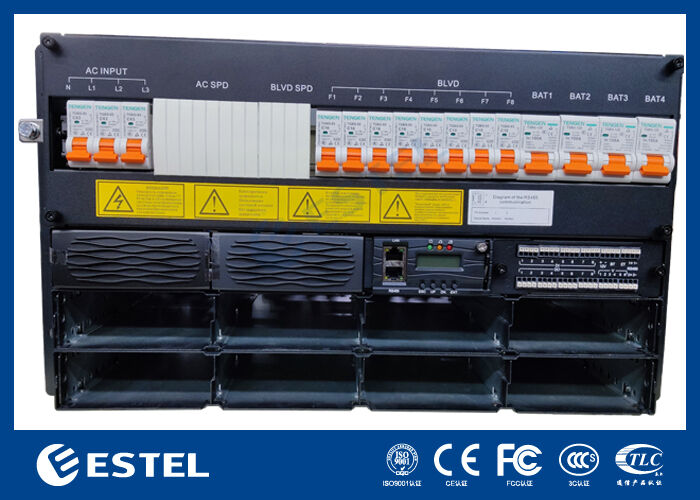

एकीकृत रिमोट कंट्रोल के साथ 6U दूरसंचार DC48V रेक्टिफायर पावर सिस्टम

उत्पाद का अवलोकन

मांग वाले दूरसंचार, डेटा सेंटर और औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया, ET48400-M5E86B डीसी रैक पावर सिस्टम लचीला, उच्च क्षमता वाली डीसी शक्ति प्रदान करता है।यह एक 380VAC तीन चरण इनपुट स्वीकार करता है, जो कि अधिकतम 24kW की क्षमता और 96% से अधिक की दक्षता पर ₹43VDC से ₹58VDC (आमतौर पर ₹53.5VDC) तक स्थिर, समायोज्य आउटपुट प्रदान करता है।

मॉड्यूलर डिजाइन आठ 3000W तक के रेक्टिफायर मॉड्यूल के साथ एन + 1 रिडंडेंसी का समर्थन करता है, प्रत्येक एक उच्च दक्षता रूपांतरण प्रदान करता है जिसमें एक पावर कारक ≥0.99 और THDi ≤5% है।एक सेवा-अनुकूलित 6U चेसिस में सामने के प्रवेश और शीर्ष पैनल केबलिंग के साथ रखा गयाइसके डीसी वितरण पैनल में 4*100 ए/1 पी बैटरी सर्किट ब्रेकर, स्केलेबल एलएलवीडी और लचीली बिजली प्रबंधन के लिए बीएलवीडी शामिल हैं।

एनालॉग/डिजिटल इनपुट और कॉन्फ़िगर करने योग्य अलार्म रिले के साथ एक समर्पित नियंत्रक, RS232/485 और SNMP इंटरफेस के साथ, व्यापक स्थानीय और दूरस्थ निगरानी प्रदान करता है।अत्यधिक वातावरण में विश्वसनीयता से काम करने के लिए डिज़ाइन किया गया (°C से +65°C तक)यह प्रणाली महत्वपूर्ण बुनियादी ढांचे के लिए एक मजबूत और स्केलेबल पावर फाउंडेशन प्रदान करती है।

प्रणाली

• आयामः 482.0 ((W) × 350.0 ((D) × 6U ((H)

• वजनः ≤25 किलोग्राम (सिधा करने वालों के बिना)

• शीतलन मोडः प्राकृतिक शीतलन

• स्थापना मोडः 19 इंच के रैक पर या कैबिनेट के अंदर स्थापित

• केबलिंग मोडः ऊपरी इनलेट और ऊपरी आउटलेट

• रखरखाव मोडः फ्रंट रखरखाव, समर्थन मॉड्यूल ग्रेड परिवर्तन

• सुरक्षा स्तरः IP20

एसी वितरण

• इनपुट मोडः380VAC तीन चरण, 3*63A/1P+N

• इनपुट आवृत्तिः 4566 हर्ट्ज, नाममात्र मूल्यः 50 हर्ट्ज/60 हर्ट्ज

डीसी वितरण

• आउटपुट वोल्टेजः ¥43 ~ ¥58 वीडीसी, नाममात्र मूल्यः ¥53.5 वीडीसी

• अधिकतम क्षमताः24kW ((8*3kw, N+1 रिडंडेंसी)

• बैटरी तोड़नेवाला:4*100A/1P

• लोड ब्रेकर:

• LLVD*2: वितरण बॉक्स के साथ प्रयोग किया जाता है

• बीएलवीडी:4*16A/1P+4*10A/1P

रेक्टिफायर

• इनपुट वोल्टेजः85VAC ~ 300VAC, नामित 220VAC

• दक्षताः >96%

• नाममात्र शक्तिः 3000W (176 ¢ 300VAC)

• कार्य तापमानः ¥40°C ~ +75°C (पूर्ण आउटपुट 50°C से नीचे)

• आयामः 106.5 मिमी ((डब्ल्यू) × 286 मिमी ((डी) × 41.5 मिमी ((एच) (1U/H)

• वजनः ≤2kg

• शीतलन मोडः मजबूर शीतलन

• पावर फैक्टरः ≥099

• टीएचडीः ≤ 5%

• डीसी आउटपुटः ¥43 ~ ¥58 वीडीसी, नामित ¥53.5 वीडीसी, अधिकतम 55 ए

नियंत्रक

• मॉडल: MC2600

• सिग्नल इनपुटः 2 AI (2 परिवेश तापमान), 8 DI

• अलार्म आउटपुटः 8 शुष्क संपर्क

• संचार पोर्टः RS232/485, SNMP

• प्रदर्शन मोडः एलसीडी

पर्यावरण

• ऑपरेटिंग तापमानः ¥40°C ~ +65°C (पूर्ण आउटपुट 50°C से नीचे)

• भंडारण तापमानः ¥40°C ~ +70°C

• ऑपरेटिंग आर्द्रताः 5% ~ 95% (गैर संक्षेपण)

• ऊंचाईः 0 ~ 3000 मीटर (यदि ऊंचाई 2000 मीटर से 3000 मीटर की सीमा के भीतर है, तो अधिकतम परिचालन तापमान 200 मीटर की ऊंचाई बढ़ने के साथ 1 डिग्री सेल्सियस कम हो जाता है।
