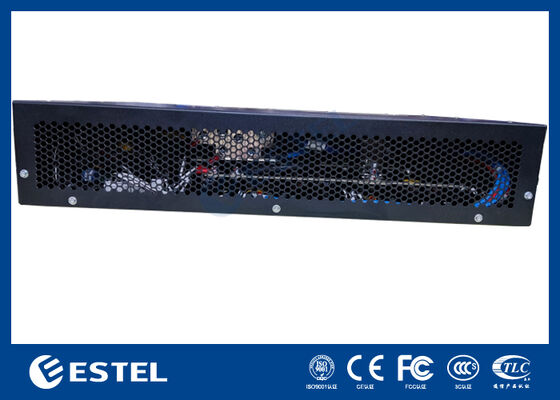

दूरसंचार उपकरण के लिए दूरस्थ प्रबंधन के साथ DC48V रेक्टिफायर प्रणाली

उत्पाद का अवलोकन

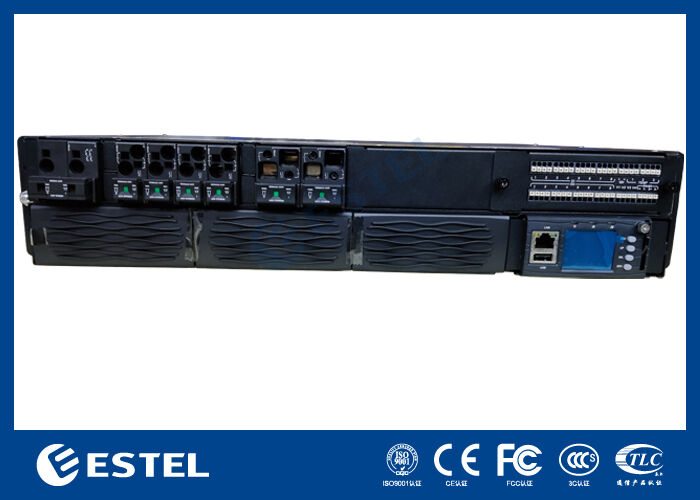

ET48150-M5I32डीसी रैक पावर सिस्टम एक उच्च क्षमता वाला, लचीला डीसी पावर समाधान प्रदान करता है जिसे विशेष रूप से दूरसंचार बुनियादी ढांचे, डेटा सेंटर संचालन,और औद्योगिक अनुप्रयोगों के लिए विश्वसनीय DC बिजली वितरण की आवश्यकता. यह 220VAC एकल-चरण इनपुट स्वीकार करता है और एक स्थिर डीसी आउटपुट प्रदान करता है जो ¥43VDC से ¥58VDC के बीच समायोजित किया जा सकता है, ¥53.5VDC के नाममात्र संचालन बिंदु के साथ। 9kW की अधिकतम आउटपुट क्षमता प्रदान करता है,यह प्रणाली 96% से अधिक बिजली रूपांतरण दक्षता प्राप्त करते हुए उच्च मांग वाले प्रतिष्ठानों का विश्वसनीय रूप से समर्थन करती है.

मॉड्यूलर और रिडंडेंट डिजाइन के साथ, यह प्रणाली N+1 रिडंडेंसी के लिए कॉन्फ़िगर किए गए 3*3000W तक रेक्टिफायर मॉड्यूल का समर्थन करती है, प्रत्येक कॉम्पैक्ट मॉड्यूल का वजन 2kg से कम है।रेक्टिफायरों मजबूर हवा शीतलन का उपयोग, एक निकट इकाई शक्ति कारक (≥0.99) प्राप्त करें, और कुशल और स्वच्छ शक्ति रूपांतरण के लिए कम कुल सामंजस्य विकृति (THDi ≤5%) बनाए रखें।और IP20 प्रवेश सुरक्षा, 2U रैक-माउंटेबल चेसिस परिचालन सुरक्षा, सेवा में आसानी और मानक 19-इंच के अलमारियों में सीधे एकीकरण पर जोर देता है।

डीसी वितरण पैनल 2*100A/1PN बैटरी सर्किट ब्रेकर से लैस है और इसमें सुरक्षित और लचीले बिजली प्रबंधन के लिए बैटरी लो वोल्टेज डिस्कनेक्ट (BLVD) कार्यक्षमता शामिल है।सिस्टम इंटेलिजेंस एक समर्पित नियंत्रक द्वारा प्रदान किया जाता है जिसमें 3 एनालॉग सेंसर इनपुट होते हैं, 8 डिजिटल स्थिति इनपुट और 8 कॉन्फ़िगर करने योग्य सूखी संपर्क अलार्म रिले। दूरस्थ निगरानी और प्रबंधन RS232/485 और SNMP इंटरफेस के माध्यम से सक्षम हैं,जबकि एक एकीकृत एलसीडी डिस्प्ले स्थानीय स्थिति देखने और विन्यास के लिए अनुमति देता है.

कठोर परिस्थितियों में काम करने के लिए डिज़ाइन किया गया, यह प्रणाली ¥40°C से +65°C तक के तापमान के विस्तारित दायरे में काम करती है, सापेक्ष आर्द्रता को 5% से 95% (गैर-संक्षेपण) तक सहन करती है,और 3000 मीटर तक की ऊंचाई पर पूर्ण प्रदर्शन बनाए रखता हैएक स्केलेबल मॉड्यूलर आर्किटेक्चर को सिद्ध विश्वसनीयता के साथ जोड़कर,यह 9 किलोवाट सीसी बिजली प्रणाली महत्वपूर्ण बुनियादी ढांचे के लिए एक मजबूत और स्केलेबल ऊर्जा समाधान के रूप में खड़ी है जहां बिजली की उपलब्धता सर्वोपरि है.

प्रणाली

• आयामः 482.0 ((W) × 350.0 ((D) × 2U ((H)

• वजनः ≤15 किलोग्राम (सिधा करने वालों के बिना)

• शीतलन मोडः प्राकृतिक शीतलन

• स्थापना मोडः 19 इंच के रैक पर या कैबिनेट के अंदर स्थापित

• केबलिंग मोडः ऊपरी इनलेट और ऊपरी आउटलेट

• रखरखाव मोडः फ्रंट रखरखाव, समर्थन मॉड्यूल ग्रेड परिवर्तन

• सुरक्षा स्तरः IP20

एसी वितरण

• इनपुट मोडः220VAC एकल-चरण, 16A/2P

• इनपुट आवृत्तिः 4566 हर्ट्ज, नाममात्र मूल्यः 50 हर्ट्ज/60 हर्ट्ज

डीसी वितरण

• आउटपुट वोल्टेजः ¥43 ~ ¥58 वीडीसी, नाममात्र मूल्यः ¥53.5 वीडीसी

• अधिकतम क्षमताः9kW ((3*3kw, N+1 रिडंडेंसी)

• बैटरी तोड़नेवाला:2*100A/1PN

• लोड ब्रेकर:बीएलवीडी:1*10A/1P+1*16A/1P+1*25A/1P+1*32A/1P

रेक्टिफायर

• इनपुट वोल्टेजः85VAC ~ 300VAC, नामित 220VAC

• दक्षताः >96%

• नाममात्र शक्तिः 3000W (176 ¢ 300VAC)

• कार्य तापमानः ¥40°C ~ +75°C (पूर्ण आउटपुट 50°C से नीचे)

• आयामः 106.5 मिमी ((डब्ल्यू) × 286 मिमी ((डी) × 41.5 मिमी ((एच) (1U/H)

• वजनः ≤2kg

• शीतलन मोडः मजबूर शीतलन

• पावर फैक्टरः ≥099

• टीएचडीः ≤ 5%

• डीसी आउटपुटः ¥43 ~ ¥58 वीडीसी, नामित ¥53.5 वीडीसी, अधिकतम 55 ए

नियंत्रक

• मॉडलः MC2900

• सिग्नल इनपुटः 3 AI (3 परिवेश तापमान), 8 DI

• अलार्म आउटपुटः 8 शुष्क संपर्क

• संचार पोर्टः RS232/485, SNMP

• प्रदर्शन मोडः एलसीडी

पर्यावरण

• ऑपरेटिंग तापमानः ¥40°C ~ +65°C (पूर्ण आउटपुट 50°C से नीचे)

• भंडारण तापमानः ¥40°C ~ +70°C

• ऑपरेटिंग आर्द्रताः 5% ~ 95% (गैर संक्षेपण)

• ऊंचाईः 0 ~ 3000 मीटर (यदि ऊंचाई 2000 मीटर से 3000 मीटर की सीमा के भीतर है, तो अधिकतम परिचालन तापमान 200 मीटर की ऊंचाई बढ़ने के साथ 1 डिग्री सेल्सियस कम हो जाता है।
