रिमोट प्रबंधन और नियंत्रण के साथ दूरसंचार के लिए दूरसंचार रेक्टिफायर सिस्टम

उत्पाद अवलोकन

ET4890-M3F32 डीसी रैक पावर सिस्टम एक उच्च-क्षमता, लचीला डीसी पावर समाधान प्रदान करता है जिसे विशेष रूप से दूरसंचार बुनियादी ढांचे, डेटा सेंटर संचालन और विश्वसनीय डीसी पावर वितरण की आवश्यकता वाले औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह 220VAC सिंगल-फेज इनपुट स्वीकार करता है और -43VDC से -58VDC के बीच समायोज्य एक स्थिर डीसी आउटपुट प्रदान करता है, जिसका नाममात्र ऑपरेटिंग बिंदु -53.5VDC है। 9kW की अधिकतम आउटपुट क्षमता की पेशकश करते हुए, यह सिस्टम 96% से अधिक बिजली रूपांतरण दक्षता प्राप्त करते हुए उच्च-मांग प्रतिष्ठानों का विश्वसनीय रूप से समर्थन करता है।

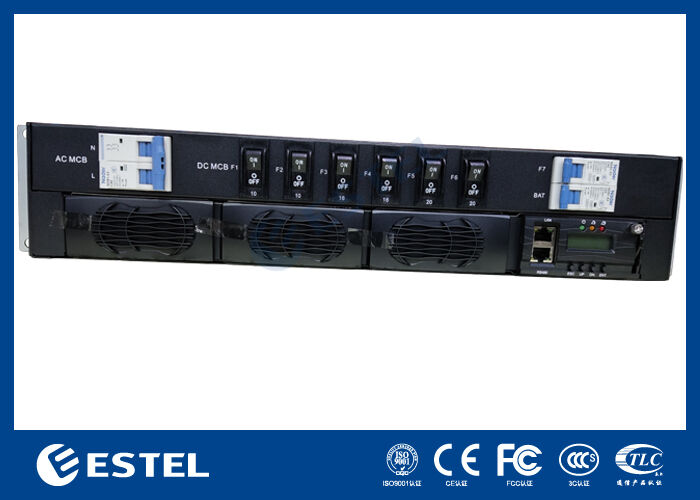

एक मॉड्यूलर और अनावश्यक डिज़ाइन की विशेषता, सिस्टम N+1 अतिरेक के लिए कॉन्फ़िगर किए गए 3*3000W तक रेक्टिफायर मॉड्यूल का समर्थन करता है, जिसमें प्रत्येक कॉम्पैक्ट मॉड्यूल का वजन 2kg से कम होता है। रेक्टिफायर मजबूर-एयर कूलिंग का उपयोग करते हैं, लगभग-एकात्मक पावर फैक्टर (≥0.99) प्राप्त करते हैं, और कुशल और स्वच्छ बिजली रूपांतरण के लिए कम कुल हार्मोनिक विरूपण (THDi ≤5%) बनाए रखते हैं। फ्रंट-एक्सेस रखरखाव, टॉप-पैनल केबलिंग और IP20 प्रवेश सुरक्षा के साथ, 2U रैक-माउंटेबल चेसिस परिचालन सुरक्षा, सेवा में आसानी और मानक 19-इंच कैबिनेट में सीधी एकीकरण पर जोर देता है।

डीसी वितरण पैनल 1*63A 1P बैटरी सर्किट ब्रेकर से लैस है और सुरक्षित और लचीले बिजली प्रबंधन के लिए बैटरी लो वोल्टेज डिस्कनेक्ट (BLVD) कार्यक्षमता शामिल है। सिस्टम इंटेलिजेंस एक समर्पित नियंत्रक द्वारा प्रदान की जाती है जिसमें 2 एनालॉग सेंसर इनपुट, 8 डिजिटल स्थिति इनपुट और 2 कॉन्फ़िगर करने योग्य ड्राई-कॉन्टैक्ट अलार्म रिले शामिल हैं। रिमोट मॉनिटरिंग और प्रबंधन RS232/485 और SNMP इंटरफेस के माध्यम से सक्षम हैं, जबकि एक एकीकृत LCD डिस्प्ले स्थानीय स्थिति देखने और कॉन्फ़िगरेशन की अनुमति देता है।

मांग की स्थिति में प्रदर्शन करने के लिए इंजीनियर, सिस्टम -40℃ से +65℃ तक विस्तारित तापमान रेंज में संचालित होता है, 5% से 95% (गैर-संघनक) तक सापेक्षिक आर्द्रता को सहन करता है, और 3000 मीटर तक की ऊंचाई पर पूर्ण प्रदर्शन बनाए रखता है। सिद्ध विश्वसनीयता के साथ एक स्केलेबल मॉड्यूलर आर्किटेक्चर का संयोजन करते हुए, यह 9kW डीसी पावर सिस्टम महत्वपूर्ण बुनियादी ढांचे के लिए एक मजबूत और स्केलेबल ऊर्जा समाधान के रूप में खड़ा है जहां बिजली की उपलब्धता सर्वोपरि है।

सिस्टम

• आयाम: 482.0(W) × 350.0(D) × 2U(H)

• वजन: ≤15kg (रेक्टिफायर के बिना)

• शीतलन मोड: प्राकृतिक शीतलन

• स्थापना मोड: 19-इंच रैक पर या कैबिनेट के अंदर स्थापित

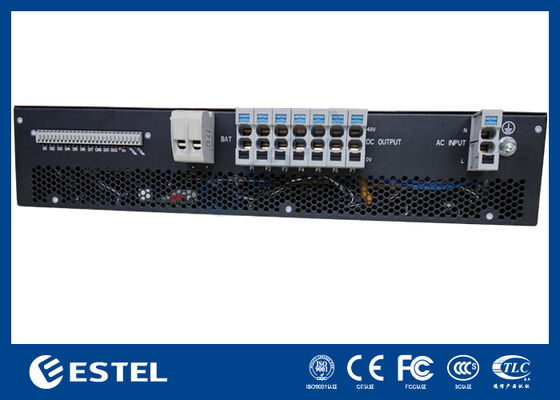

• केबलिंग मोड: टॉप इनलेट और टॉप आउटलेट

• रखरखाव मोड: फ्रंट रखरखाव, सपोर्ट मॉड्यूल ग्रेड परिवर्तन

• सुरक्षा स्तर: IP20

एसी वितरण

• इनपुट मोड:220VAC सिंगल-फेज, 40A/2P

• इनपुट आवृत्ति: 45–66Hz, रेटेड मान: 50Hz/60Hz

डीसी वितरण

• आउटपुट वोल्टेज: -43 ~ -58VDC, रेटेड मान: -53.5VDC

• अधिकतम क्षमता:9kW(3*3kw, N+1 अतिरेक)

• बैटरी ब्रेकर:1*63A/1P

• लोड ब्रेकर:BLVD:2*10A/1P+2*16A/1P+2*20A/1P+1*40A/1P

रेक्टिफायर

• इनपुट वोल्टेज:85VAC ~ 300VAC, रेटेड 220VAC

• दक्षता: >96%

• रेटेड पावर: 3000W (176–300VAC)

• कार्य तापमान: -40℃ ~ +75℃ (50℃ से नीचे पूर्ण आउटपुट)

• आयाम: 106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)

• वजन: ≤2kg

• शीतलन मोड: मजबूर शीतलन

• पावर फैक्टर: ≥0.99

• THD: ≤5%

• डीसी आउटपुट: -43 ~ -58VDC, रेटेड -53.5VDC, अधिकतम 55A

नियंत्रक

• मॉडल: MC2600

• सिग्नल इनपुट: 2 AI (2 परिवेश तापमान), 8 DI

• अलार्म आउटपुट: 2 ड्राई कॉन्टैक्ट

• संचार पोर्ट: RS232/485, SNMP

• डिस्प्ले मोड: LCD

पर्यावरण

• ऑपरेटिंग तापमान: -40℃ ~ +65℃ (50℃ से नीचे पूर्ण आउटपुट)

• भंडारण तापमान: -40℃ ~ +70℃

• ऑपरेटिंग आर्द्रता: 5% ~ 95% (गैर-संघनक)

• ऊंचाई: 0 ~ 3000m (यदि ऊंचाई 2000m से 3000m की सीमा के भीतर है, तो अधिकतम ऑपरेटिंग तापमान 200m बढ़ने पर 1℃ घट जाता है।)
