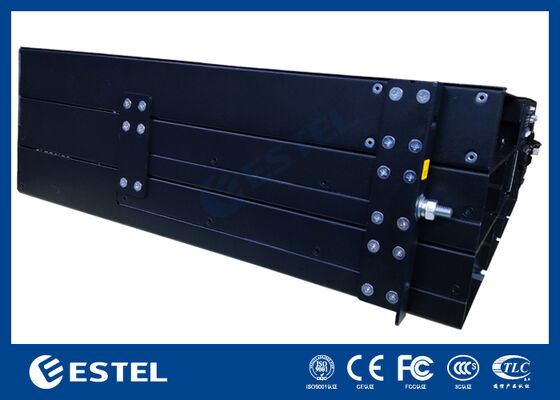

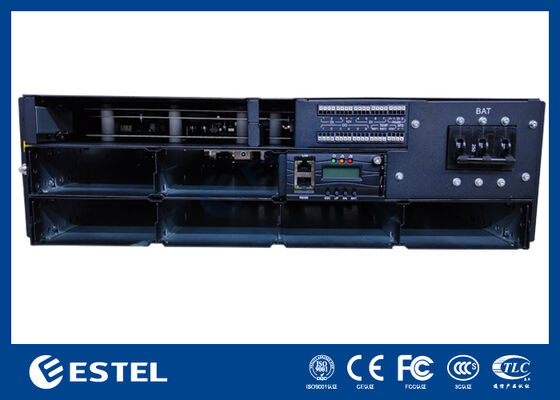

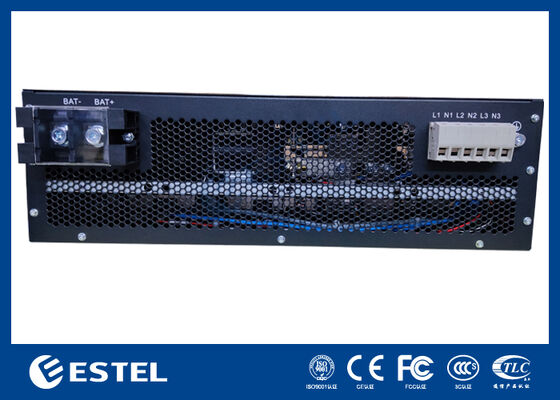

वन-स्टॉप टेलीकॉम 18kW 3U रैक-माउंट DC पावर सिस्टम, मॉड्यूलर 3kw रेक्टिफायर, >96% दक्षता

उत्पाद अवलोकन

18kW 3U रैक-माउंटेड DC पावर सिस्टम एक उच्च-क्षमता वाला समाधान है जिसे दूरसंचार नेटवर्क, डेटा सेंटर और विश्वसनीय DC आपूर्ति की आवश्यकता वाले औद्योगिक सुविधाओं के लिए डिज़ाइन किया गया है। यह 380VAC तीन-फेज और 220VAC सिंगल-फेज इनपुट दोनों का समर्थन करता है, जो –43 से –58VDC आउटपुट प्रदान करता है जिसकी रेटेड वैल्यू –53.5VDC है। 18W की अधिकतम क्षमता के साथ, यह सिस्टम बड़े पैमाने पर अनुप्रयोगों के लिए पर्याप्त शक्ति सुनिश्चित करता है, जबकि 96% से ऊपर दक्षता बनाए रखता है।

सिस्टम 6 रेक्टिफायर मॉड्यूल (N+1 रिडंडेंसी) तक को एकीकृत करता है, जिनमें से प्रत्येक 3000W पर रेटेड है और वजन ≤2kg है। इन मॉड्यूल में जबरदस्ती कूलिंग, उच्च पावर फैक्टर ≥0.99 और THD ≤5% है, जो स्वच्छ और स्थिर DC पावर रूपांतरण सुनिश्चित करता है। फ्रंट मेंटेनेंस, टॉप केबल एंट्री और IP20 सुरक्षा के साथ, डिज़ाइन 19-इंच रैक में सुरक्षा, सेवाक्षमता और एकीकरण में आसानी को प्राथमिकता देता है।

DC वितरण में 1*250A बैटरी ब्रेकर और 6*≤63A+2*≤125A(आरक्षित) लोड ब्रेकर शामिल हैं, जो लचीला और सुरक्षित लोड प्रबंधन प्रदान करते हैं। इंटेलिजेंट कंट्रोलर 3 एनालॉग इनपुट, 7 डिजिटल इनपुट, 6 ड्राई कॉन्टैक्ट अलार्म और RS232/485 और SNMP के माध्यम से रिमोट संचार का समर्थन करता है। लोकल मॉनिटरिंग LCD डिस्प्ले के माध्यम से सक्षम है।

चुनौतीपूर्ण वातावरण के लिए निर्मित, यूनिट –40℃ से +65℃ तक संचालित होती है, 5–95% गैर-संघनित आर्द्रता का सामना करती है, और 3000 मीटर तक की ऊंचाई पर स्थिर संचालन बनाए रखती है। अपने मॉड्यूलर आर्किटेक्चर और मजबूत प्रदर्शन के साथ, 18kW 3U DC पावर सिस्टम महत्वपूर्ण बुनियादी ढांचे के लिए एक आदर्श विकल्प है जिसके लिए स्केलेबल और विश्वसनीय ऊर्जा समाधान की आवश्यकता होती है।

सिस्टम

• आयाम: 482.0(W) × 350.0(D) × 3U(H)

• वजन: ≤20kg (रेक्टिफायर के बिना)

• कूलिंग मोड: प्राकृतिक कूलिंग

• स्थापना मोड: 19-इंच रैक पर या कैबिनेट के अंदर स्थापित

• केबलिंग मोड: टॉप इनलेट और टॉप आउटलेट

• रखरखाव मोड: फ्रंट रखरखाव, मॉड्यूल ग्रेड परिवर्तन का समर्थन

• सुरक्षा स्तर: IP20

AC वितरण

• इनपुट मोड: 380VAC तीन-फेज/220VAC सिंगल-फेज

• इनपुट आवृत्ति: 45–66Hz, रेटेड वैल्यू: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

DC वितरण

• आउटपुट वोल्टेज: –43 ~ –58VDC, रेटेड वैल्यू: –53.5VDC

• अधिकतम क्षमता: 18kW(6*3kw, N+1 रिडंडेंसी)

• बैटरी ब्रेकर: 1×250A

• लोड ब्रेकर:1*＜125A/1PN(आरक्षित); BLVD: 6*≤63A/1PN+2*≤125A/1PN(आरक्षित)

• DC SPD: 10kA, 8/20μs

रेक्टिफायर

• इनपुट वोल्टेज: 85VAC ~ 300VAC, रेटेड 220VAC

• दक्षता: >96%

• रेटेड पावर: 3000W (176–300VAC)

• कार्य तापमान: –40℃ ~ +75℃ (50℃ से नीचे पूर्ण आउटपुट)

• आयाम: 106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)

• वजन: ≤2kg

• कूलिंग मोड: जबरदस्ती कूलिंग

• पावर फैक्टर: ≥0.99

• THD: ≤5%

• DC आउटपुट: –43 ~ –58VDC, रेटेड –53.5VDC, अधिकतम 55A

कंट्रोलर

• सिग्नल इनपुट: 3 AI (2 बैटरी तापमान, 1 परिवेश तापमान), 7 DI

• अलार्म आउटपुट: 6 ड्राई कॉन्टैक्ट

• संचार पोर्ट: RS232/485, SNMP

• डिस्प्ले मोड: LCD

पर्यावरण

• ऑपरेटिंग तापमान: –40℃ ~ +65℃ (50℃ से नीचे पूर्ण आउटपुट)

• भंडारण तापमान: –40℃ ~ +70℃

• ऑपरेटिंग आर्द्रता: 5% ~ 95% (गैर-संघनित)

• ऊंचाई: 0 ~ 3000m (यदि ऊंचाई 2000m से 3000m की सीमा के भीतर है, तो अधिकतम ऑपरेटिंग तापमान 200m बढ़ने पर 1℃ घट जाता है।)
