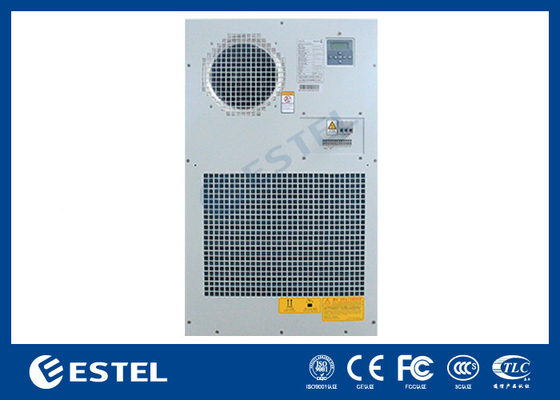

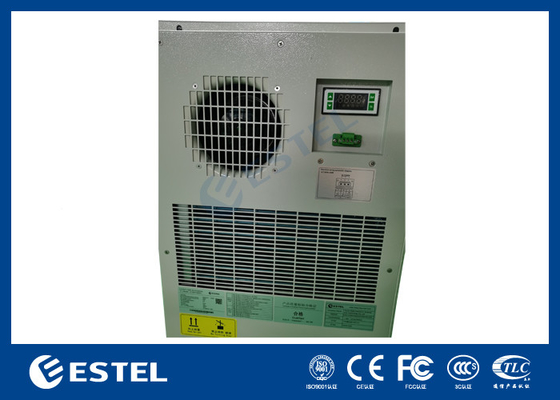

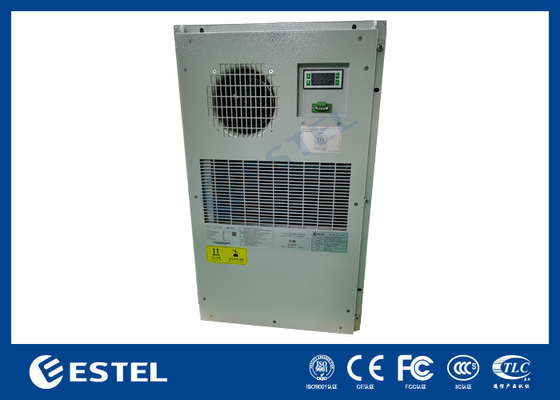

MGA3000/E1 आउटडोर टेलीकॉम कैबिनेट 3000W एसी पावर सप्लाई के साथ, IP55 रेटिंग, 220V

1.1. प्रस्तावना

यह मैनुअल कैबिनेट एयर कंडीशनर की स्थापना, संचालन, कार्य और नियमित रखरखाव के लिए मार्गदर्शिका प्रस्तुत करता है। कृपया उपयोग करने से पहले मैनुअल को ध्यान से पढ़ें और उपयोग और नोट का पालन करें।

नोट: इस उत्पाद के सभी संचालन पेशेवर इंजीनियरों द्वारा किए जाएंगे।

1.2. उत्पाद परिचय

एयर कंडीशनर कैबिनेट के लिए स्व-विकसित एक प्रकार का रेफ्रिजरेशन उत्पाद है। यह उस स्थान पर लागू होता है जहां कैबिनेट का आंतरिक ताप बहुत अधिक होता है, आंतरिक इलेक्ट्रॉनिक उपकरण पर्यावरण के तापमान के प्रति संवेदनशील होते हैं और जिन्हें आंतरिक और बाहरी रूप से पूरी तरह से अलग किया जाना चाहिए। इस उत्पाद में कई कार्य, उच्च विश्वसनीयता है, और इसमें यह विशेषता है कि यह बिजली देने के बाद जटिल डिबगिंग के बिना काम करना शुरू कर सकता है।

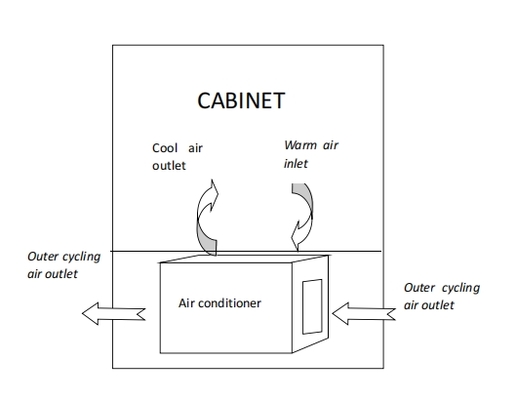

आंतरिक चक्र वायु पथ में पंखा ऊपर से गर्म हवा को अवशोषित करता है ताकि बाष्पीकरण पंखों द्वारा वायु ताप विनिमय किया जा सके, और एयर कंडीशनर के नीचे से ठंडी हवा भेजता है। इस प्रकार, कैबिनेट में हवा तापमान कम करने के उद्देश्य को प्राप्त करने के लिए चक्रित हो सकती है। इस बीच, बाहरी चक्र वायु पथ में पंखा नीचे से बाहरी ठंडी हवा को अवशोषित करता है, और ताप विनिमय के बाद ऊपर से गर्म हवा को बाहर निकालता है।

2. उत्पाद पैरामीटर



2.1. उत्पाद प्रौद्योगिकी पैरामीटर



आइटम	नाम	यूनिट	पैरामीटर
आयाम और स्थापना	बॉडी आउटलाइन आयाम (चौड़ाईऊंचाईगहराई)	मिमी	784*619*245
	आउटलाइन आयाम सहित	मिमी	/
फ्लैंज (चौड़ाईऊंचाईगहराई)	वज़न	किलोग्राम	40
	स्थापना विधि		फर्श पर लगा
	स्थापना विधि		आउटडोर
पर्यावरण और सुरक्षा	कार्य करने का वातावरण तापमान	°C	-40 से +55
	शोर	डीबी(ए)	65
	जीवन प्रत्याशा	वर्ष	>10
	आईपी ग्रेड		आईपी55
	रेफ्रिजरेंट		R134a
	आरओएचएस प्रमाणन		हाँ
	इनपुट वोल्टेज रेंज		220±15%VAC/50Hz
प्रदर्शन	शीतलन क्षमता (L35/L35)	डब्ल्यू	3000
	रेटेड शीतलन इनपुट पावर (L35/L35)	डब्ल्यू	1280
	रेटेड रेफ्रिजरेंट करंट (L35/L35)	ए	5.8
	अधिकतम शीतलन करंट	ए	8.5
	गर्मी क्षमता (वैकल्पिक)	डब्ल्यू	1000
	आंतरिक परिसंचरण का वायु आयतन	एम3/घंटा	900







2.2. स्थापना आरेख







नोट: स्थापना आरेख केवल संदर्भ के लिए है, विशिष्ट स्थापना योजना को वास्तविक उपयोग के वातावरण के अनुसार निर्धारित किया जाना चाहिए।







3. तैयारी और स्थापना



3.1. पैकेज हटाना और जांच करना

1. कृपया स्थापना उपकरण तैयार करें: चाकू और कैंची, और सुरक्षात्मक दस्ताने पहनें।

2. कृपया रैपिंग फिल्म और पैकिंग बेल्ट हटा दें, फिर कार्टन हटा दें, एयर कंडीशनर निकाल लें।

3. कृपया कार्टन में अटैचमेंट सूची और एक्सेसरी बैग की जांच करें, जांचें कि एयर कंडीशनर मॉडल सही है या नहीं।





नोट:



1. बाहरी पैकेज हटाने के बाद, कृपया सुनिश्चित करें कि एयर कंडीशनर सीधा रखा गया है, और क्षैतिज या उल्टा नहीं रखा गया है।

2. बाहरी पैकेज हटाने के बाद, कृपया ध्यान से जांचें कि एयर कंडीशनर की उपस्थिति क्षतिग्रस्त या तेल से दूषित है या नहीं, यदि एयर कंडीशनर की उपस्थिति में स्पष्ट विकृति या तेल का दाग है, तो कृपया समय पर निर्माता से संपर्क करें।

3. यदि उत्पाद को तुरंत स्थापित करने की आवश्यकता नहीं है या इसे किसी अन्य स्थान पर ले जाने की आवश्यकता है, तो कृपया जांच के बाद एयर कंडीशनर को फिर से पैक करें।

4. यह अनुशंसा की जाती है कि अनपैकिंग सामग्री को पुन: चक्रित किया जाए।





3.2. यांत्रिक स्थापना

स्थापना उपकरण: फिलिप्स पेचकश

स्थापना चरण:

1) होलिंग आरेख के अनुसार कैबिनेट पर कट स्थान चुनें, छाया क्षेत्र को हटा दें और स्थापना छेद बनाएं।

2) एयर कंडीशनर फ्लैंज को कैबिनेट के दरवाजे के करीब रखें, एयर कंडीशनर को एम5 स्क्रू के साथ कैबिनेट की स्थापना सतह पर मजबूती से ठीक करें।

3) जांचें कि एयर कंडीशनर समतल और मजबूती से स्थापित है या नहीं।

नोट:

1) जांचें कि एयर कंडीशनर जल निकासी लूप सुचारू है या नहीं, इस स्थिति में कि जल निकासी अवरुद्ध है।

2) कैबिनेट में स्थापना छेद के स्थान का निर्धारण करते समय, आपको कैबिनेट के अंदर के किसी भी घटक द्वारा कैबिनेट के अंदर के इनलेट और आउटलेट एयर पोर्ट को अवरुद्ध करने से बचना चाहिए, और दोनों को 150 मिमी से अधिक की क्षैतिज दूरी बनाए रखनी चाहिए; अन्यथा, इससे वापसी वायु का छोटा सर्किट, और खराब शीतलन प्रभाव आदि होने की संभावना है;

3) एयर कंडीशनर को ले जाते या ले जाते समय, इससे टकराने और

इसकी सतह कोटिंग को खरोंचने से बचने के लिए सावधान रहें;





3.3. विद्युत स्थापना



(1) पावर इनपुट पोर्ट



आइटम	पोर्ट	परिभाषा
लाइव	एल	पावर इनपुट केबल एल
शून्य	एन	पावर इनपुट केबल एन
पृथ्वी	पीई	अर्थ लाइन





(2) अलार्म आउटपुट और सिग्नल इनपुट पोर्ट



आइटम	पोर्ट	परिभाषा
+ आरएस485 संचार इंटरफ़ेस	आरएस485ए	आरएस485 संचार पोर्ट (+)
- आरएस485 संचार इंटरफ़ेस	आरएस485बी	आरएस485 संचार पोर्ट (-)
सार्वजनिक अलार्म ड्राई नोड (एनओ)	एनओ	यदि कोई अलार्म नहीं है तो यह सामान्य रूप से खुला है
सार्वजनिक अलार्म ड्राई नोड (कॉम)	कॉम	सामान्य पोर्ट
सार्वजनिक अलार्म ड्राई नोड (एनसी)	एनसी	यदि कोई अलार्म नहीं है तो यह सामान्य रूप से बंद है







4. उत्पाद कार्य



4.1. शीतलन



जब कैबिनेट के अंदर का तापमान रेफ्रिजरेशन शुरू होने के तापमान से अधिक होता है, तो यह रेफ्रिजरेशन शुरू करता है; जब कैबिनेट के अंदर का तापमान रेफ्रिजरेशन रोकने के तापमान से कम होता है, तो यह रेफ्रिजरेशन बंद कर देता है।



पैरामीटर	डिफ़ॉल्ट मान	सेटिंग रेंज	यूनिट	नोट
रेफ्रिजरेशन शुरू होने का तापमान	32	[20~40]	°C	रेफ्रिजरेशन रोकने का तापमान = रेफ्रिजरेशन शुरू होने का तापमान - रेफ्रिजरेशन वापसी अंतर
रेफ्रिजरेशन वापसी अंतर	5	[3~10]	°C







4.2. हीटिंग(वैकल्पिक)



जब कैबिनेट के अंदर का तापमान हीटिंग शुरू होने के तापमान से कम होता है, तो यह हीटिंग शुरू करता है;

जब कैबिनेट के अंदर का तापमान हीटिंग रोकने के तापमान से अधिक होता है, तो यह हीटिंग बंद कर देता है।



पैरामीटर	डिफ़ॉल्ट मान	सेटिंग रेंज	यूनिट	नोट
हीटिंग शुरू होने का तापमान	5	[-10~15]	°C	हीटिंग रोकने का तापमान = हीटिंग शुरू होने का तापमान + हीटिंग वापसी अंतर
हीटिंग वापसी अंतर	10	[3~15]	°C





4.3. रिमोट मॉनिटर



एयर कंडीशनर में एक आरएस485 संचार इंटरफ़ेस है, जो MODBUS- RTU संचार का समर्थन करता है प्रोटोकॉल.एयर कंडीशनर आरएस485 संचार के माध्यम से ऊपरी मॉनिटर के साथ संचार करता है इंटरफ़ेस। या उपयोगकर्ता सीधे डिस्प्ले स्क्रीन देखकर एयर कंडीशनर की रनिंग स्थिति की जांच कर सकते हैं और इसके रनिंग पैरामीटर बदलें।



4.4. बाहरी पंखे का नियंत्रण (वैकल्पिक)



वैकल्पिक आवश्यकता के अनुसार, बाहरी पंखा (हाइड्रोजन डिस्चार्ज / आपातकालीन पंखा)19 स्वचालित रूप से चक्र हाइड्रोजन डिस्चार्जिंग और आपातकालीन वेंटिलेशन फ़ंक्शन का एहसास करता है।

हाइड्रोजन डिस्चार्ज फ़ंक्शन (वैकल्पिक):जब हाइड्रोजन डिस्चार्ज चक्र आता है, तो एयर कंडीशनर शुरू होता है हाइड्रोजन डिस्चार्ज पंखा, नियंत्रण स्विच बंद हो जाता है।



पैरामीटर	डिफ़ॉल्ट मान	सेटिंग रेंज	यूनिट
चक्र	24	[0~72]	घंटा
डिस्चार्जिंग समय	5	[0~10]	मिनट







पैरामीटर	डिफ़ॉल्ट मान	सेटिंग रेंज	यूनिट
शुरू होने का तापमान	45	[28~50]	°C
रोकने का तापमान	42	[25~50]	°C







5. डिस्प्ले स्क्रीन



5.1. डिस्प्ले इंटरफ़ेस



नहीं।	आइकन	कार्य	कार्य स्पष्टीकरण
1	❄️	रेफ्रिजरेशन चल रहा है	यह इंगित करें कि रेफ्रिजरेशन चल रहा है या नहीं
