उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आयाम: | 482.0(W)*350.6(D)*5U(H) | वजन: | ≤20kg (रेक्टिफायर के बिना) |
|---|---|---|---|
| कूलिंग मोड: | प्राकृतिक शीतलता | स्थापना मोड: | 19 इंच के रैक पर या कैबिनेट के अंदर स्थापित किया गया |
| केबलिंग मोड: | ऊपरी प्रवेश और ऊपरी निकास | रखरखाव मोड: | सामने का रखरखाव, सपोर्ट मॉड्यूल ग्रेड परिवर्तन |
| सुरक्षा स्तर: | IP20 | इनपुट मोड: | 220VAC एकल चरण |
एम्बेडेड डीसी पावर सिस्टम
1.एम्बेडेड डीसी पावर सिस्टम विनिर्देश
| प्रकार | 4~12kW 5U सब्रैक | |
| सिस्टम | आयाम | 482.0(W)*350.6(D)*5U(H) |
| वज़न | ≤20kg (रेक्टिफायर के बिना) | |
| शीतलन मोड | प्राकृतिक शीतलन | |
| स्थापना मोड | 19-इंच रैक पर या कैबिनेट के अंदर स्थापित | |
| केबलिंग मोड | टॉप इनलेट और टॉप आउटलेट | |
| रखरखाव मोड | फ्रंट रखरखाव, सपोर्ट मॉड्यूल ग्रेड परिवर्तन | |
| सुरक्षा स्तर | IP20 | |
|
एसी वितरण |
इनपुट मोड | 220VAC सिंगल फेज |
| इनपुट क्षमता | 1×100A/2P | |
| इनपुट आवृत्ति | 45~65Hz, रेटेड मान: 50Hz/60Hz | |
| एसी एसपीडी | 20kA/40kA, 8/20μs | |
| आउटपुट क्षमता | 1×16A/1P, 1×10A/1P | |
|
डीसी वितरण |
आउटपुट वोल्टेज | -43~-58VDC, रेटेड मान: -53.5VDC |
| अधिकतम क्षमता | 12kW(4KW*3) | |
| बैटरी ब्रेकर | 2×125A/1P | |
| लोड ब्रेकर |
LLVD:2×63A/2P, 2×32A/1P, 2×16A/1P BLVD:1×32A/1P, 1×16A/1P, 2×10A/1P, 1×6A/1P |
|
| डीसी एसपीडी | 10kA/, 8/20μs | |
| रेक्टिफायर | इनपुट वोल्टेज | 85VAC～300VAC, रेटेड 220VAC |
| दक्षता | ＞96.6% | |
| रेटेड पावर | 4000W(176~300VAC) | |
| कार्य तापमान | -40℃~+75℃(50℃ से नीचे पूरी तरह से आउटपुट) | |
| आयाम | 106.5mm(W)×286mm(D)×41.5mm(1U/H) | |
| वज़न | ≤2.1kg | |
| शीतलन मोड | प्रतिकूल शीतलन | |
| पावर फैक्टर | ≥0.99 @220Vac 20-100% लोड | |
|
नियंत्रक
|
सिग्नल इनपुट | 3 AI(2 बैटरी तापमान, 1 परिवेश तापमान), 8 DI, 2 RS485। |
| अलार्म आउटपुट | 8 ड्राई कॉन्टैक्ट | |
| संचार पोर्ट | LAN,USB, RS485, SNMP | |
| डिस्प्ले मोड | एलसीडी | |
| पर्यावरण | ऑपरेटिंग तापमान | -40℃~+70℃ |
| भंडारण तापमान | -40℃~+70℃ | |
| ऑपरेटिंग आर्द्रता | 5%~95%(गैर-संघनित) | |
| ऊंचाई | 0~3000m(यदि ऊंचाई 2000m से 3000m की सीमा के भीतर है, तो अधिकतम ऑपरेटिंग तापमान 1℃ घट जाता है क्योंकि ऊंचाई 200m बढ़ जाती है।) | |

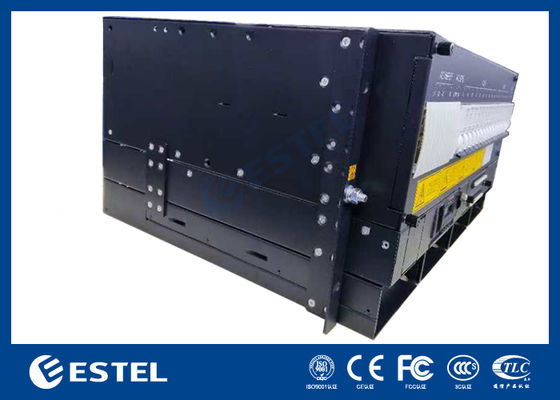

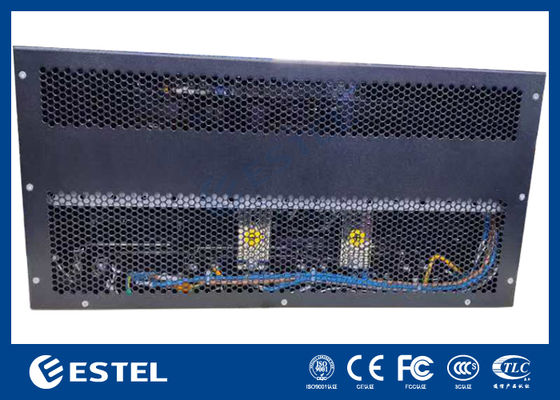

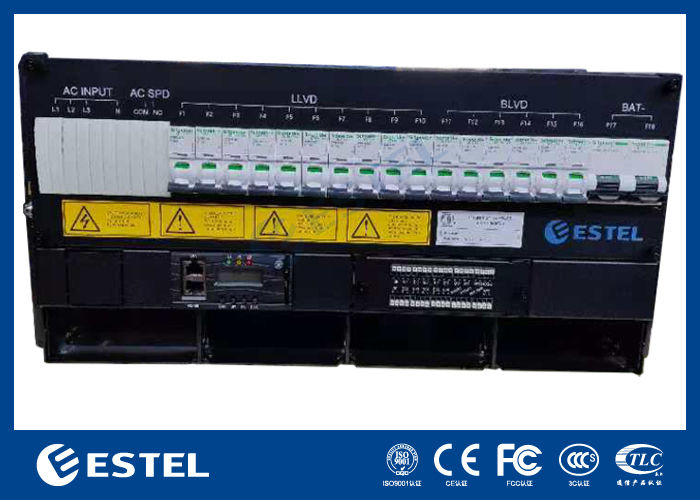

2. उत्पाद चित्र
